2017 Lexus IS300h Manual del propietario (in Spanish)

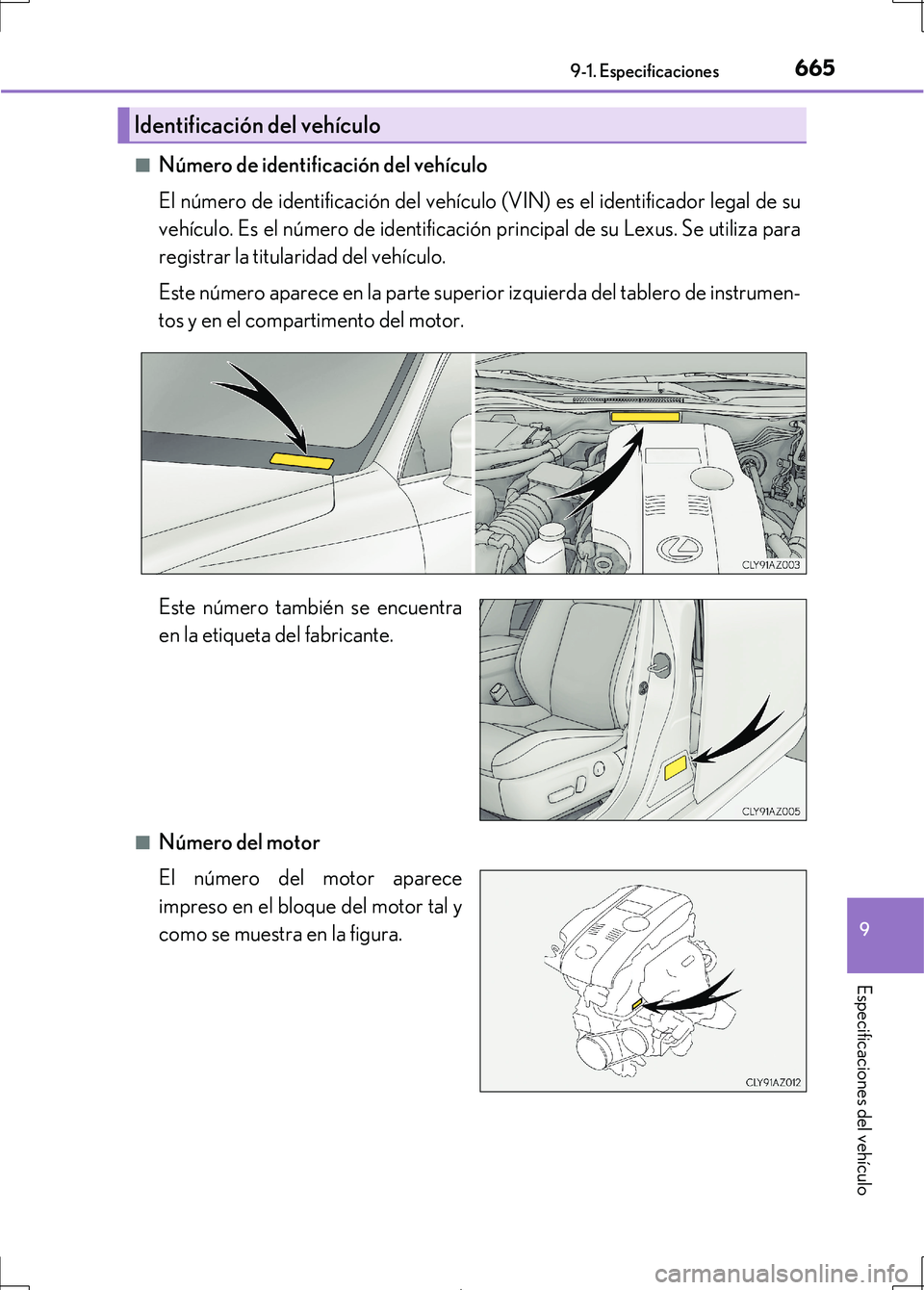

665
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D92S) ■
Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de su
vehículo. Es el número de identificación principal de su Lexus. Se utiliza para
registrar la titularidad del vehículo.
Este número aparece en la parte superior izquierda del tablero de instrumen-
tos y en el compartimento del motor.
Este número también se encuentra
en la etiqueta del fabricante.
■Número del motor
El número del motor aparece
impreso en el bloque del motor tal y
como se muestra en la figura.
Identificación del vehículo

6669-1. Especificaciones
IS300h_ES(OM53D92S)
Motor
Modelo2AR-FSE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera90,0  98,0 mm (3,54  3,86 pul.)
Cilindrada2.494 cm3 (152,2 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
Combustible
Tipo de combustible
Zona de la UE:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible
(Referencia)66 L (17,4 gal., 14,5 gal. Ing.)
Motor eléctrico (motor de tracción)
TipoMotor síncrono de imán permanente
Rendimiento máximo105 kW
Par máximo300 N•m (30,6 kgf•m, 221,3 lbf•pie)
Batería híbrida (batería de tracción)
TipoBatería de níquel e hidruro metálico
Tensión7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad32 módulos
Tensión total230,4 V

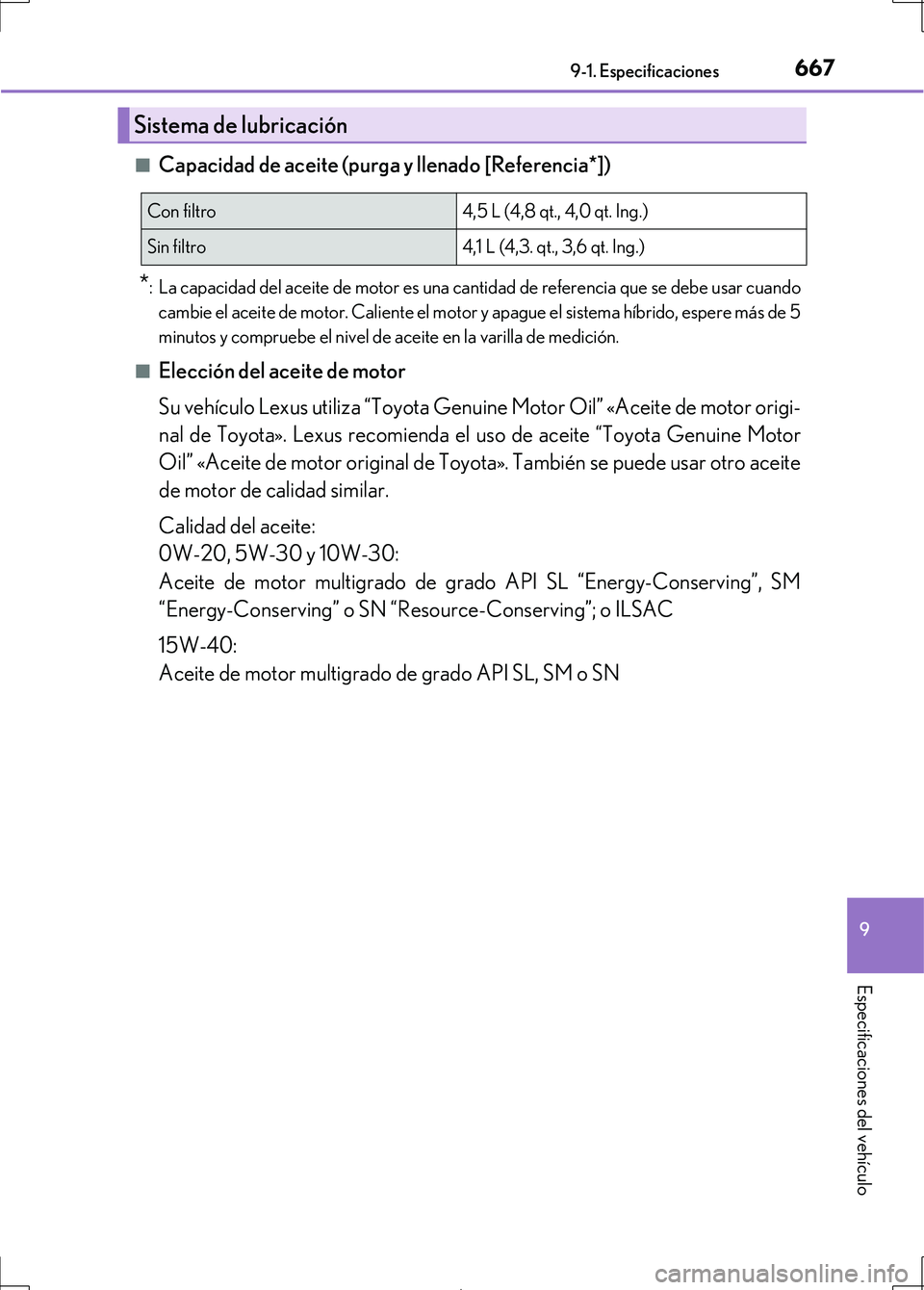

667
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D92S) ■
Capacidad de aceite (purga y llenado [Referencia*])
*: La capacidad del aceite de motor es una canti
dad de referencia que se debe usar cuando
cambie el aceite de motor. Caliente el motor y apague el sistema híbrido, espere más de 5
minutos y compruebe el nivel de aceite en la varilla de medición.
■
Elección del aceite de motor
Su vehículo Lexus utiliza “Toyota Genuine Motor Oil” «Aceite de motor origi-
nal de Toyota». Lexus recomienda el uso de aceite “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota». También se puede usar otro aceite
de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de grado API SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de grado API SL, SM o SN
Sistema de lubricación
Con filtro4,5 L (4,8 qt., 4,0 qt. Ing.)
Sin filtro4,1 L (4,3. qt., 3,6 qt. Ing.)

6689-1. Especificaciones
IS300h_ES(OM53D92S)
Viscosidad recomendada (SAE):
En fábrica, el vehículo Lexus se
rellena con aceite SAE 0W-20, que
es la mejor elección para obtener un
buen ahorro de combustible y un
arranque óptimo en condiciones
ambientales frías.
Si no está disponible el aceite SAE
0W-20, se puede usar SAE 5W-30.
Sin embargo, se debe cambiar con
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza SAE 10W-30 o un aceite
de motor de mayor viscosidad en
temperaturas muy bajas, puede difi-
cultar el arranque del motor, por lo
que se recomienda el aceite de
motor SAE 0W-20 o 5W-30.
Margen de temperatura anticipada antes
del siguiente cambio de aceitePreferido

669
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D92S)
Viscosidad del aceite (se utiliza como ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el aceite posee la característica que permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad característica del aceite cuando éste
alcanza una alta temperatura. Los aceites con una viscosidad más elevada
(uno con un valor más alto) pueden ser más adecuados cuando el vehículo
funciona a velocidades altas o en circunstancias de carga extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunos recipien-
tes de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Porción superior: “API SERVICE SN”
hace referencia a la designación de
calidad del aceite de American Petro-
leum Institute (API).
Porción central: “SAE 0W-20” hace
referencia al grado de viscosidad SAE.
Porción inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de combus-
tible y protección ambiental.
Marca de certificación ILSAC
La marca de certificación International Lubricant Specification Advisory Committee
(ILSAC) aparece visualizada en la parte delantera del recipiente.
1
2

6709-1. Especificaciones
IS300h_ES(OM53D92S)
Sistema de refrigeración
Motor
Unidad de control de potencia
Vehículos con direc-ción a la izquierdaVehículos con direc- ción a la derecha
Capacidad8,2 L (8,7 qt.,
7,2 qt. Ing.)2,0 L (2,1 qt.,
1,8 qt. Ing.)2,2 L (2,3 qt.,
1,9 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes: • “Toyota Super Long Life Coolant” «Refrigerante de duraciónextralarga de Toyota»
• Refrigerante de etilenglicol de calidad similar o superior sin silicato, sin amina, sin nitrito y sin borato con tecnología híbrida
de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido (bujía)
Fabricante DENSO FK20HBR8
Distancia 0,8 mm (0,031 pul.)
AVISO
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.

671
9
9-1. Especificaciones
Especificaciones del vehículo
IS300h_ES(OM53D92S)
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Lexus, un taller autorizado
de Lexus o un taller de confianza.
Sistema eléctrico
Batería de 12 voltios
Tensión abierta a 20 C
(68 F):
12,0 V o superior
(Compruebe la tensión 20 minutos después de apagar el
sistema híbrido y todas las luces.)
Si la tensión es inferior al valor estándar, cargue
la batería.
Régimen de carga4 A — 5 A
Transmisión híbrida
Capacidad de líquido*3,8 L (4,0 qt., 3,3 qt. Ing.)
Tipo de líquido“Toyota Genuine ATF WS” «Líquido para transmisiones
automáticas original de Toyota WS»
AVISO
■Tipo de líquido de la transmisión híbrida
Si utiliza un líquido de la transmisión distinto de “Toyota Genuine ATF WS” «Líquido para
transmisiones automáticas original de Toyota WS», es posible que se dañe la transmisión
híbrida del vehículo.

6729-1. Especificaciones
IS300h_ES(OM53D92S)Su vehículo Lexus incorpora de fábrica “Toyot
a Genuine Differential Gear Oil” «Aceite de
engranajes del diferencial original de Toyota».
Utilice “Toyota Genuine Differential Gear Oil” «Aceite de engranajes del diferencial original
de Toyota» aprobado por Lexus o uno equivalente que cumpla con la especificación anterior.
Póngase en contacto con un taller de Lexus, un taller autorizado de Lexus o un taller de con-
fianza para más información.
*1: Holgura mínima del pedal al pisarlo con una fuerza de 500 N (51,0 kgf, 112,4 lbf) con el
sistema híbrido en funcionamiento.
*2: Recorrido del pedal del freno de estacionamiento al pisarlo con una fuerza de 300 N(30,6 kgf, 67,4 lbf)
Diferencial
Capacidad de aceite1,35 L (1,42 qt., 1,19 qt. Ing.)
Tipo de aceite y viscosidad
“Toyota Genuine Differential gear oil LT 75W-85 GL-5”
«Aceite de engranajes del dife rencial original de Toyota LT
75W-85 GL-5» o equivalente
Frenos
Holgura del pedal*1117 mm (4,6 pul.) Mín.
Juego del pedal1,0 — 6,0 mm (0,04 — 0,24 pul.)
Recorrido del pedal del freno
de estacionamiento
*27 - 10 clics
Tipo de líquidoSAE J1703 o FMVSS No. 116 DOT 3, o SAE J1704 o
FMVSS No. 116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
