2017 Lexus IS300h Manual del propietario (in Spanish)

3294-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)■
Operación de aparcamiento
Al aparcarse en un espacio que está en la dirección inversa al espacio des-
crito en el siguiente procedimiento, las direcciones del volante serán inverti-
das.
Coloque la palanca de cambios en la posición R.
Dé marcha atrás hasta que la
línea guía de asistencia al aparca-
miento alcance el borde de la
línea divisoria del lado izquierdo
del espacio de aparcamiento.Línea guía de asistencia al
aparcamiento
Línea divisoria del espacio de
aparcamiento
Gire el volante completamente hacia la derecha y dé marcha atrás lenta-
mente.
Cuando el vehículo esté en paralelo con el espacio de aparcamiento,
enderece el volante y dé marcha atrás lentamente hasta que el vehículo
haya ingresado completamente en el espacio de aparcamiento.
Detenga el vehículo en un lugar apropiado termine de aparcar.
1
2
1
2
3
4
5

3304-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)■

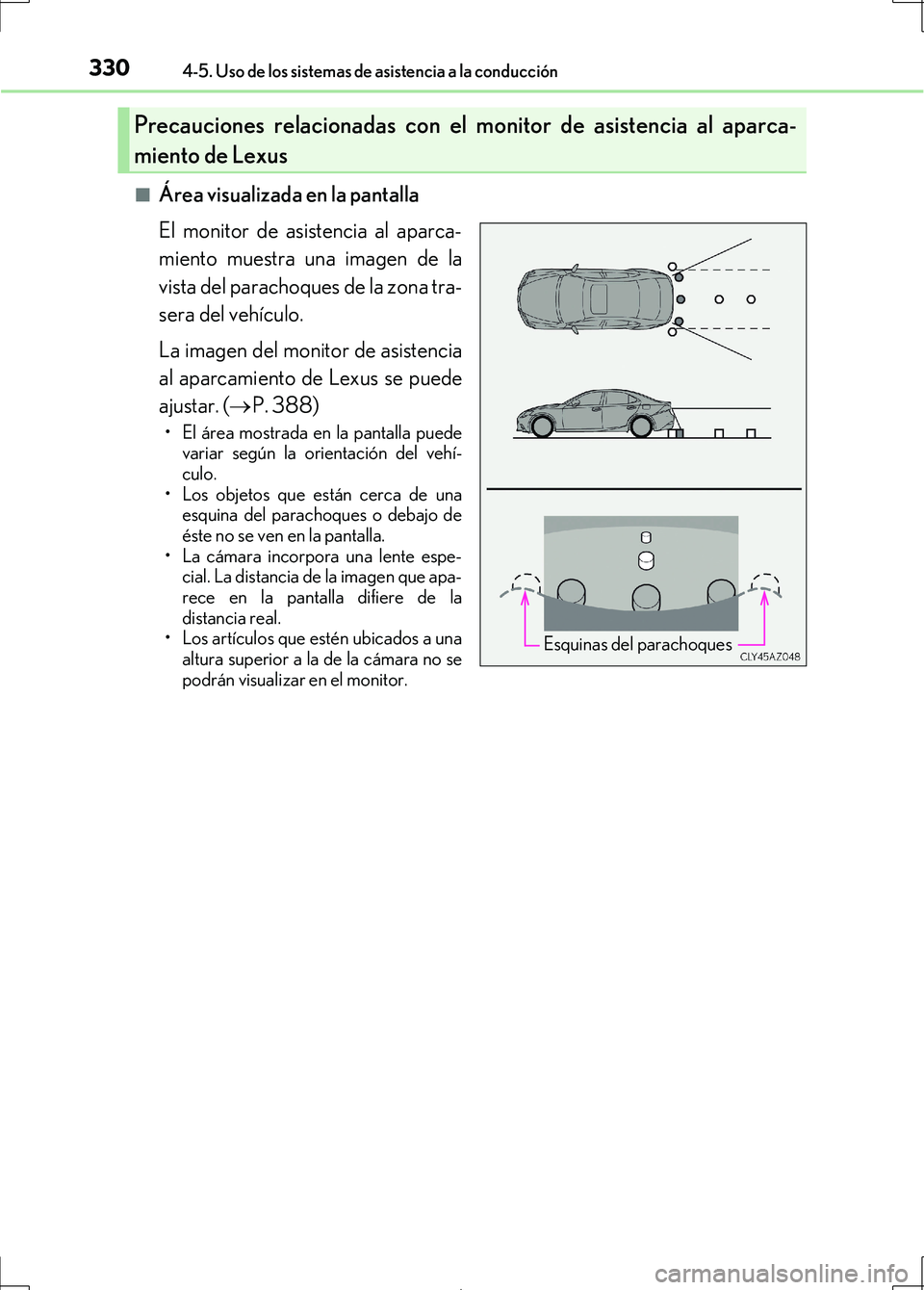

Área visualizada en la pantalla
El monitor de asistencia al aparca-
miento muestra una imagen de la
vista del parachoques de la zona tra-
sera del vehículo.
La imagen del monitor de asistencia
al aparcamiento de Lexus se puede
ajustar. (
P. 388)
• El área mostrada en la pantalla puede
variar según la orientación del vehí-
culo.
• Los objetos que están cerca de una esquina del parachoques o debajo de
éste no se ven en la pantalla.
• La cámara incorpora una lente espe- cial. La distancia de la imagen que apa-
rece en la pantalla difiere de la
distancia real.
• Los artículos que estén ubicados a una altura superior a la de la cámara no se
podrán visualizar en el monitor.
Precauciones relacionadas con el mo nitor de asistencia al aparca-
miento de Lexus
Esquinas del parachoques

3314-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)■

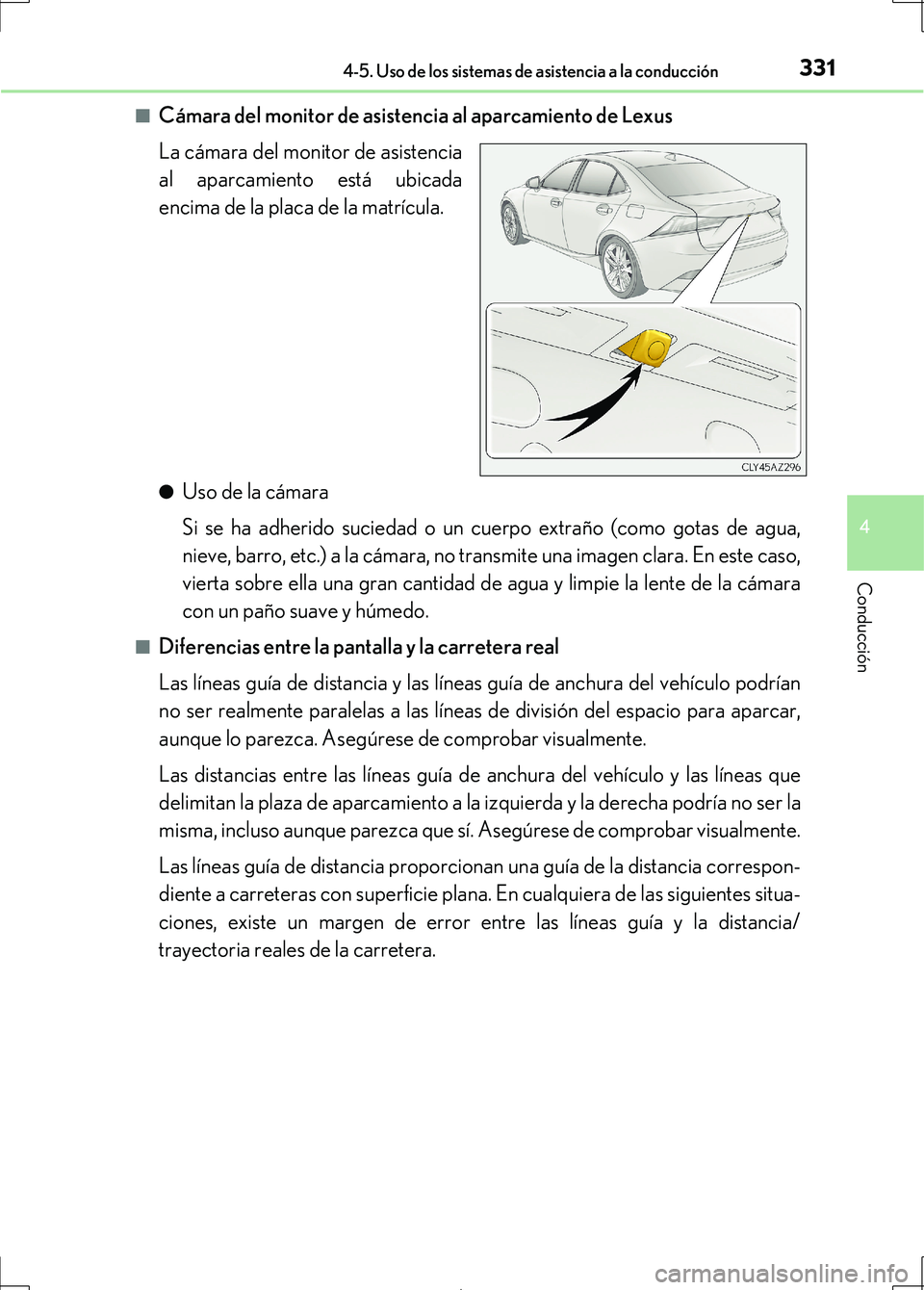

Cámara del monitor de asistenc
ia al aparcamiento de Lexus
La cámara del monitor de asistencia
al aparcamiento está ubicada
encima de la placa de la matrícula.
●Uso de la cámara
Si se ha adherido suciedad o un cuerpo extraño (como gotas de agua,
nieve, barro, etc.) a la cámara, no transmite una imagen clara. En este caso,
vierta sobre ella una gran cantidad de agua y limpie la lente de la cámara
con un paño suave y húmedo.
■Diferencias entre la pantalla y la carretera real
Las líneas guía de distancia y las líneas guía de anchura del vehículo podrían
no ser realmente paralelas a las líneas de división del espacio para aparcar,
aunque lo parezca. Asegúrese de comprobar visualmente.
Las distancias entre las líneas guía de anchura del vehículo y las líneas que
delimitan la plaza de aparcamiento a la izquierda y la derecha podría no ser la
misma, incluso aunque parezca que sí. Asegúrese de comprobar visualmente.
Las líneas guía de distancia proporcionan una guía de la distancia correspon-
diente a carreteras con superficie plana. En cualquiera de las siguientes situa-
ciones, existe un margen de error entre las líneas guía y la distancia/
trayectoria reales de la carretera.

3324-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)●

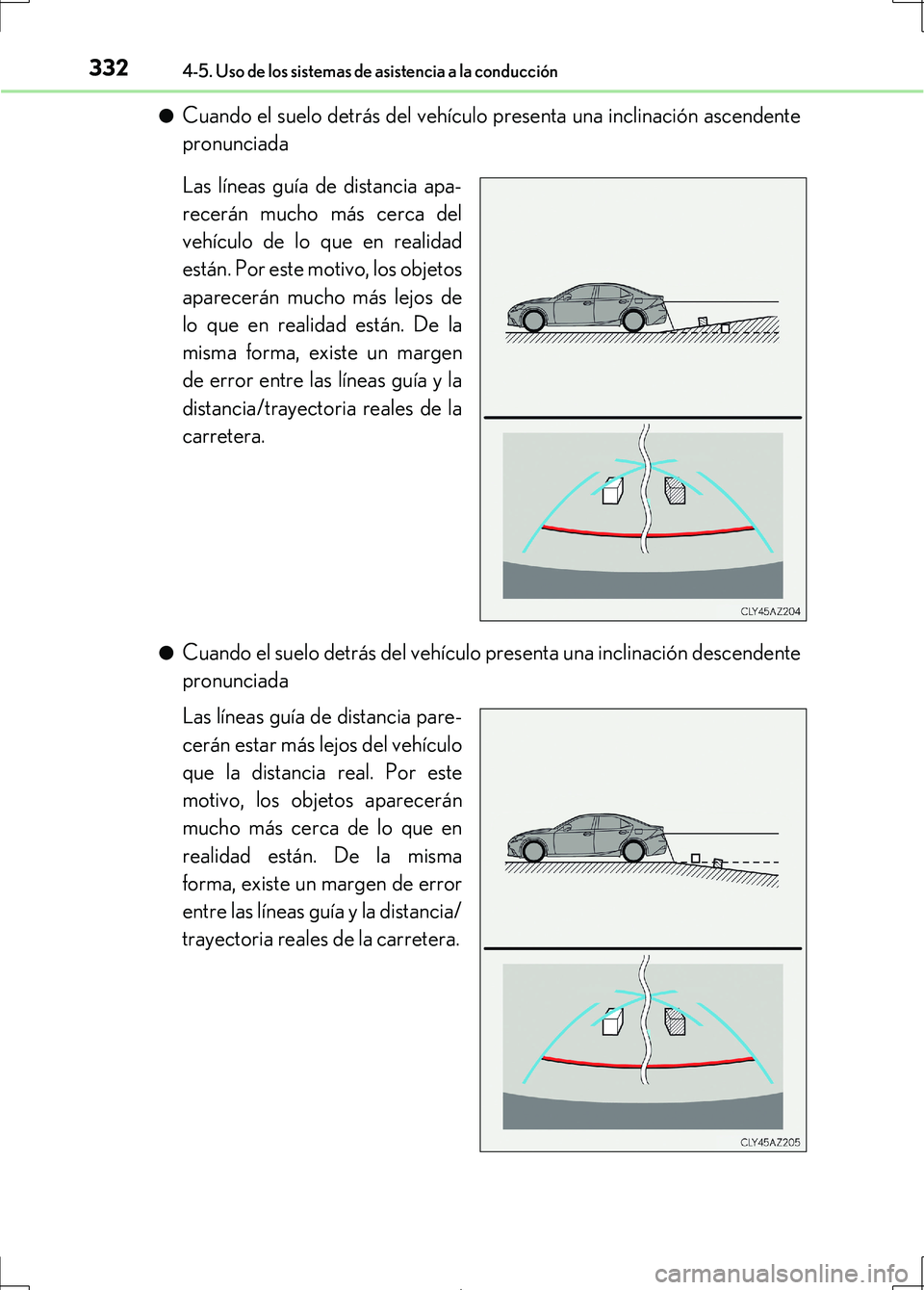

Cuando el suelo detrás del vehículo presenta una inclinación ascendente
pronunciada
Las líneas guía de distancia apa-
recerán mucho más cerca del
vehículo de lo que en realidad
están. Por este motivo, los objetos
aparecerán mucho más lejos de
lo que en realidad están. De la
misma forma, existe un margen
de error entre las líneas guía y la
distancia/trayectoria reales de la
carretera.
●Cuando el suelo detrás del vehículo presenta una inclinación descendente
pronunciada
Las líneas guía de distancia pare-
cerán estar más lejos del vehículo
que la distancia real. Por este
motivo, los objetos aparecerán
mucho más cerca de lo que en
realidad están. De la misma
forma, existe un margen de error
entre las líneas guía y la distancia/
trayectoria reales de la carretera.

3334-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)●
Cuando una parte del vehículo está hundida
Cuando alguna parte del vehí-
culo está más hundida debido al
número de pasajeros o a la distri-
bución de la carga, existe un mar-
gen de error entre las líneas guía
de la pantalla y la distancia/tra-
yectoria reales de la carretera.
■Al aproximarse a objetos tridimensionales
Las líneas del recorrido estimado tienen como objetivo objetos de superficie
plana (como la carretera). No es posible determinar la ubicación de objetos
tridimensionales (como vehículos) utilizando las líneas de recorrido estimado
y las líneas guía de distancia. Al aproximarse a un objeto tridimensional que
sobresale (como la plataforma de un ca
mión), preste atención a lo siguiente.
●Líneas de recorrido estimado
Compruebe visualmente los alre-
dedores y el área que hay detrás
del vehículo. En el caso mostrado
en la ilustración, el camión apa-
rece fuera de las líneas de reco-
rrido estimado y el vehículo
parece no golpear el camión. Sin
embargo, en realidad, la parte
posterior del camión podría estar
dentro de las líneas de recorrido
estimado. En la realidad, si da
marcha atrás siguiendo las indi-
caciones de las líneas de reco-
rrido estimado, el vehículo podría
chocar contra el camión.
Un margen de error

3344-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)●
Pautas de distancia
Compruebe visualmente los alre-
dedores y el área que hay detrás
del vehículo. En la pantalla, apa-
rece que un camión se está apar-
cando en el punto . Sin
embargo, en realidad si da mar-
cha atrás hacia el punto , gol-
peará el camión. En la pantalla,
parece que está más cerca y
más alejado. Sin embargo, en
realidad, la distancia a y es
la misma y está más lejos que y .
2
1
1
3
13
2
13

3354-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
IS300h_ES(OM53D92S)■

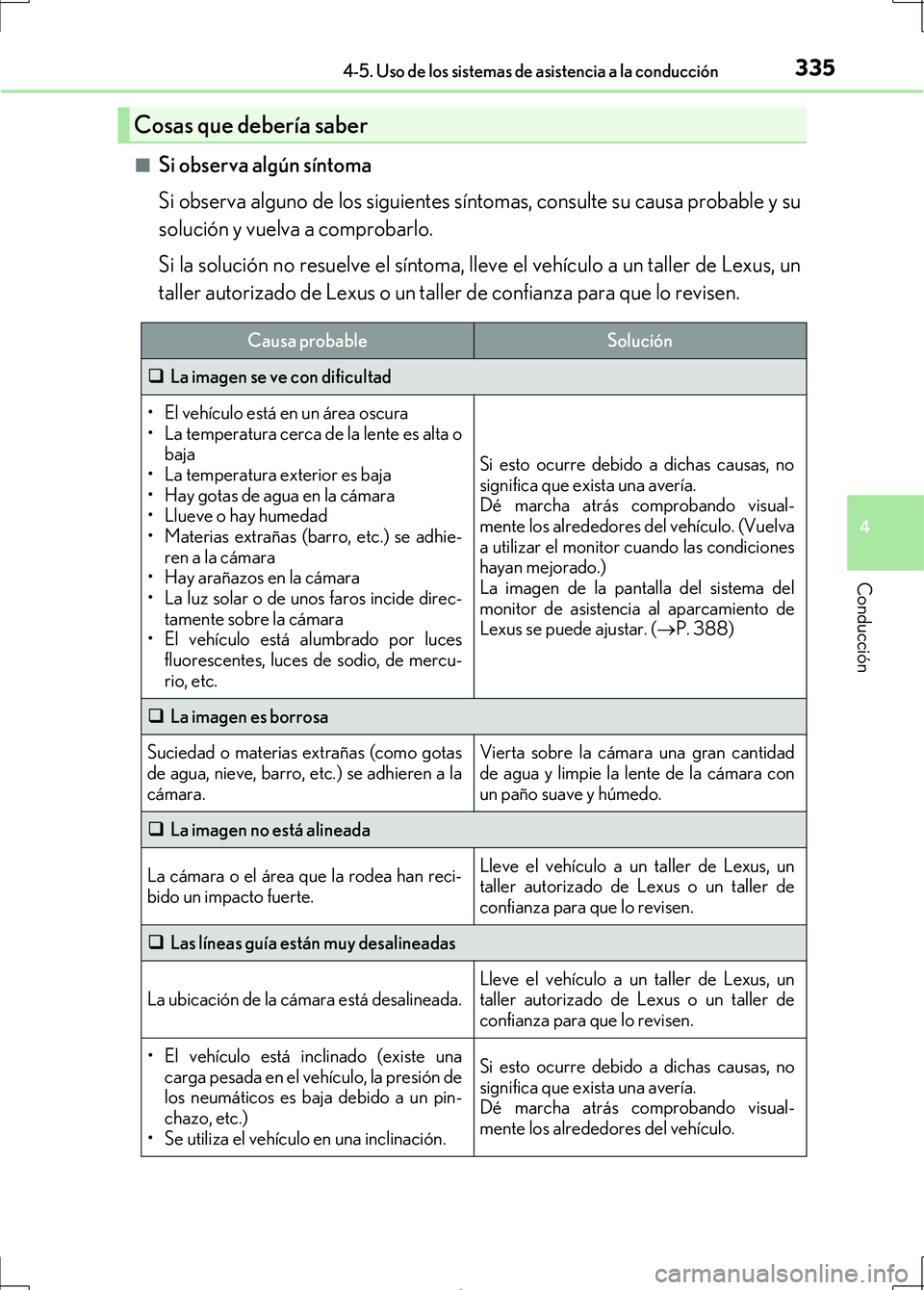

Si observa algún síntoma
Si observa alguno de los siguientes sí
ntomas, consulte su causa probable y su
solución y vuelva a comprobarlo.
Si la solución no resuelve el síntoma, lleve el vehículo a un taller de Lexus, un
taller autorizado de Lexus o un taller de confianza para que lo revisen.
Cosas que debería saber
Causa probableSolución
 La imagen se ve con dificultad
• El vehículo está en un área oscura
• La temperatura cerca de la lente es alta o
baja
• La temperatura exterior es baja
• Hay gotas de agua en la cámara
• Llueve o hay humedad
• Materias extrañas (barro, etc.) se adhie-
ren a la cámara
• Hay arañazos en la cámara
• La luz solar o de unos faros incide direc-
tamente sobre la cámara
• El vehículo está alumbrado por luces fluorescentes, luces de sodio, de mercu-
rio, etc.
Si esto ocurre debido a dichas causas, no
significa que exista una avería.
Dé marcha atrás comprobando visual-
mente los alrededores del vehículo. (Vuelva
a utilizar el monitor cuando las condiciones
hayan mejorado.)
La imagen de la pantalla del sistema del
monitor de asistencia al aparcamiento de
Lexus se puede ajustar. ( P. 388)
 La imagen es borrosa
Suciedad o materias extrañas (como gotas
de agua, nieve, barro, etc.) se adhieren a la
cámara.Vierta sobre la cámara una gran cantidad
de agua y limpie la lente de la cámara con
un paño suave y húmedo.
La imagen no está alineada
La cámara o el área que la rodea han reci-
bido un impacto fuerte.Lleve el vehículo a un taller de Lexus, un
taller autorizado de Lexus o un taller de
confianza para que lo revisen.
Las líneas guía están muy desalineadas
La ubicación de la cámara está desalineada.Lleve el vehículo a un taller de Lexus, un
taller autorizado de Lexus o un taller de
confianza para que lo revisen.
• El vehículo está inclinado (existe una
carga pesada en el vehículo, la presión de
los neumáticos es baja debido a un pin-
chazo, etc.)
• Se utiliza el vehículo en una inclinación.Si esto ocurre debido a dichas causas, no
significa que exista una avería.
Dé marcha atrás comprobando visual-
mente los alrededores del vehículo.

3364-5. Uso de los sistemas de asistencia a la conducción
IS300h_ES(OM53D92S)
Las líneas de recorrido estimado se mu even aunque el volante esté recto
Hay una avería en las señales que emite el
sensor del volante.Lleve el vehículo a un taller de Lexus, un
taller autorizado de Lexus o un taller de
confianza para que lo revisen.
No se visualizan las líneas guía
Está abierta la tapa del maletero.
Cierre la tapa del maletero.
Si esto no resuelve el síntoma, lleve el vehí-
culo a un taller de Lexus, un taller autori-
zado de Lexus o un taller de confianza para
que lo revisen.
 Las líneas de recorrido estimado no se muestran
• Se ha movido el volante mientras se
reinstalaba la batería.
• La energía de la batería es baja.
• Se ha reinstalado el sensor de dirección.
• Hay una avería en las señales que emite el sensor del volante.Detenga el vehículo y gire totalmente el
volante hacia la izquierda y la derecha.
Si esto no resuelve el síntoma, lleve el vehí-
culo a un taller de Lexus, un taller autori-
zado de Lexus o un taller de confianza para
que lo revisen.
Causa probableSolución
