2017 Lexus IS300h Manual del propietario (in Spanish)

5697-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
Compartimento del motor:
Retire los retenedores.
Pulse las lengüetas de ambos lados
para soltar el bloqueo y levantar la
tapa mientras tira de la placa de blo-
queo.
Al instalar la tapa, compruebe que la
placa de bloqueo y las lengüetas de
ambos lados estén conectados correc-
tamente.
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fundido un
fusible. En tal caso, revise y sustituya los fusibles si es necesario.
1
2

5707-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)
Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo A
utilizando la herramienta extractora.
Lado izquierdo del tablero de instru-
mentos (vehículos con dirección a la
izquierda)Lado izquierdo del tablero de ins-
trumentos (vehículos con direc-
ción a la derecha)
Saque la tapa. Saque la tapa.
3

5717-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Verifique si el fusible se ha fundido.Fusible normal
Fusible fundido
Tipo A y B:
Sustituya el fusible fundido por un nuevo fusi ble con el amperaje adecuado. Podrá consul-
tar el amperaje en la tapa de la caja de fusibles.
Tipo C y D:
Póngase en contacto con un taller de Lexus, un taller autorizado de Lexus o un taller de
confianza.
4
1
2
Tipo ATipo B
Tipo CTipo D

5727-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)
■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que
cambiar la bombilla. ( P. 573)
●Si se funde de nuevo el fusible fundido, lleve el vehículo a un taller de Lexus, un taller autori-
zado de Lexus o un taller de confianza para que lo revisen.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte
dañado.
■Al sustituir las bombillas
Lexus recomienda el uso de productos originales de Lexus diseñados para este vehículo.
Debido a que algunas bombillas están conectadas a circuitos cuya función es la de evitar
sobrecargas, las piezas que no sean originales o no estén diseñadas para este vehículo
podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un
incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Lexus o equivalentes.
No cambie nunca un fusible por un cab le, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
■Caja de fusibles cerca de la unidad de control de potencia
No compruebe ni cambie los fusibles ya que existen partes con alta tensión y cableado
cerca de la caja de fusibles.
Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir lesiones
graves o mortales.
AVISO
■Antes de cambiar los fusibles
Lleve su vehículo lo antes posible a un taller de Lexus, un taller autorizado de Lexus o un
taller de confianza, para que se determine la causa de la sobrecarga eléctrica y la reparen.

5737-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Compruebe el voltaje de la bombilla que va a sustituir. (P. 675)
Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas usted
mismo. El grado de dificultad de la sustitución varía según la bombilla. Debido
a que existe peligro de que se dañen los componentes, le recomendamos que
el cambio lo realice un taller de Lexus, un taller autorizado de Lexus o un
taller de confianza.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Luz de los intermitentes delanteros (tipo de bombilla)
Luz exterior para los pies1
2

5747-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)■
Luces de los intermitentes delanteros (tipo de bombilla)
Solo para el lado izquierdo: Pelliz-
que el retenedor para sacar la
abertura de llenado del líquido
del lavador.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla hacia la derecha.
Después de instalar la bombilla,
encienda la luz del intermitente delan-
tero para comprobar visualmente que
no se filtre luz desde la base de la bom-
billa.
Sustitución de las bombillas
1
2
3
4

5757-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
IS300h_ES(OM53D92S)
Tras sustituir la bombilla del lado izquierdo, instale la abertura de llenado
del líquido del lavador en su posición original.
■Luces exteriores para los pies
Pulse la parte superior del espejo
retrovisor exterior de la inclina-
ción de la superficie del espejo
arriba, y aplique cinta protectora
en la parte inferior de la cubierta
del espejo.
Inserte 2 destornilladores de
cabeza plana cubiertos con cinta
protectora y desconecte las len-
güetas detrás del espejo.
Levante el espejo hacia usted, desco-
nectando las 2 lengüetas a la vez.
Trabaje cuidadosamente, asegurán-
dose de que no deja caer el espejo.
Desconecte los conectores
detrás del espejo, y retire el
espejo.
Cuando retire los conectores delga-
dos, asegúrese de que marca uno de
los conectores con un trozo de cinta
para evitar confundirlos durante la
reinstalación.
Trabaje cuidadosamente, asegurán-
dose de que no deja caer el espejo.
Al manipular el espejo, no toque las partes en las que se haya aplicado grasa.
El número de conectores instalados depende de las especificaciones del vehículo.
5
1
2
3

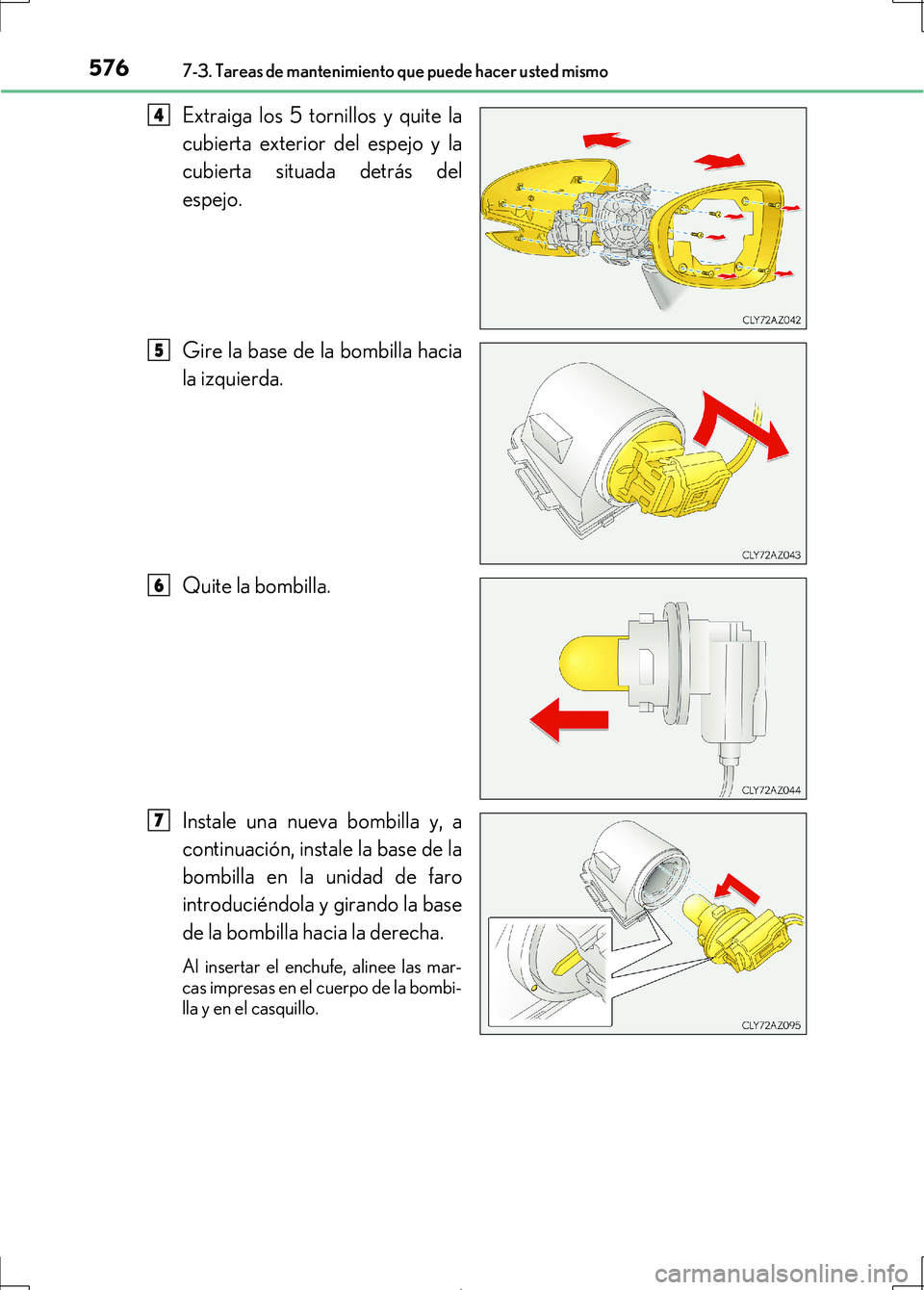

5767-3. Tareas de mantenimiento que puede hacer usted mismo
IS300h_ES(OM53D92S)
Extraiga los 5 tornillos y quite la
cubierta exterior del espejo y la
cubierta situada detrás del
espejo.
Gire la base de la bombilla hacia
la izquierda.
Quite la bombilla.
Instale una nueva bombilla y, a
continuación, instale la base de la
bombilla en la unidad de faro
introduciéndola y girando la base
de la bombilla hacia la derecha.
Al insertar el enchufe, alinee las mar-
cas impresas en el cuerpo de la bombi-
lla y en el casquillo.
4
5
6
7
