2017 FIAT FULLBACK Drift- og vedlikeholdshåndbok (in Norwegian)

FORSIKTIG
107)Det er fare for at veien kan være glatt
selv om dette symbolet ikke blinker, så vær
oppmerksom når du kjører.
108)Hvis motoren er overopphetet vil "
" blinke. I dette tilfellet vil grafen være i
den røde sonen. Parker kjøretøyet
umiddelbart på et trygt sted og utfør
nødvendige tiltak. Se "Overoppheting av
motor".
109)Føreren bør ikke bruke skjermen mens
kjøretøyet beveger seg.
110)Ved bruk av systemet må kjøretøyet
stanset på et trygt sted.
ADVARSEL
44)Ikke kjør med svært lavt drivstoffnivå;
hvis du går tom for drivstoff, kan det føre til
skader på drivstoffsystemet.
45)Kunden er ansvarlig for å sørge for at
periodisk inspeksjon og vedlikehold utføres.
Inspeksjoner og vedlikehold må utføres for
å forhindre ulykker og unormal funksjon.
95

INDIKATOR- OG VARSELLYS
1. Indikatorlampe for tåkelys foran* 2. Indikatorlamper for blinklys/Indikatorlamper for varsellys 3. Indikatorlampe for fullt lys
4. Indikatorlampe for Start&Stop* 5. Feltskiftevarsler (Lane departure warning - LDW) beredskap varsellampe (grønn)* —
Feltskiftevarsler (LDW) lampe (ravgul)* 6. Indikatorlampe for posisjonslys* 7. Indikatorlampe for advarsel om feltavkjørsel (LDW)
system PÅ* 8. Indikatorlampe for tåkelys bak* 9. Indikatorlampe for Cruise control* 10. Varsellampe for dieselpartikkelfilter
(DPF)* 11. Indikatorlampe for forhåndsoppvarming av diesel 12. Varsellampe for lading 13. Varsellampe for sjekk av motor
14. Indikatorlampe for drivstoffilter 15. Varsellampe for A/T (automatgir) væsketemperatur (kjøretøy med A/T) 16. Varsellampe
for oljetrykk 17. Indikatorlampe for Start&Stop AV* 18. Varsellampe for lavt spylervæskenivå* 19. Informasjonsskjerm 20. For
detaljer, se "Varsel-aktivering" (hvis montert) 21. For detaljer, se "Varsel-aktivering" (hvis montert) 22. Varsellampe for åpen dør
194AH1100948
96
KJENNE INSTRUMENTPANELET

* — hvis utstyrt
97
23. Påminnelse/varsellampe for setebelte 24. Varsellampe for Anti-lock brake system (ABS) 25. Indikatorlampe for Electronic
Stability Control (ESC) 26. Indikatorlampe for Electronic Stability Control (ESC) AV 27. Varsellampe for supplemental restraint
system (SRS) 28. Varsellampe for bremser 29. Indikatorlampe for differensialsperre bak* 30. Indikatorlampe for bruk av
2WD/4WD* 31. Indikatorlampe for kort rekkevidde* 32. Indikatorlampe for bruk av 2WD/4WD* 33. Indikatorlampe for kort
rekkevidde*

Indikatorlamper
Indikatorlamper Hva de betyr
Indikatorlamper for blinklys/Indikatorlamper for varsellys
Disse indikatorlampene blinker i følgende situasjoner.
Når spaken for blinklys beveges for å aktivere et blinklys. Se "Spake for blinklys".
Når bryteren for farevarsel trykkes for å aktivere farevarsellampene. Se "Bryter for varsellys".
Når varsellysene automatisk aktiveres på grunn av bråbremsing under kjøring. Se "Nødbremsesystem".
Indikatorlampe for posisjonslys*
Denne lampen lyser når posisjonslysene er på.
Indikatorlampe for fullt lys
Denne indikatorlampen lyser når fullt lys er på.
Indikatorlampe for tåkelys foran*
Denne lampen lyser når tåkelysene foran er på.
Indikatorlampe for tåkelys bak*
Denne lampen lyser når tåkelysene bak er på.
98
KJENNE INSTRUMENTPANELET

Indikatorlamper Hva de betyr
Indikatorlampe for posisjonslys*
Denne lampen lyser når posisjonslysene er på.
Indikatorlampe for forhåndsoppvarming av diesel
Denne varsellampen viser tilstanden til glødepluggen for forvarming.Unntatt for kjøretøy utstyrt med keyless
operation system:Når tenningsbryteren dreies til PÅ-stillingen, tennes lampen. Når glødepluggen blir varm
slukkes lampen og motoren kan startes.For kjøretøy utstyrt med keyless operation system:Når
driftsmodusen settes til PÅ, tennes lampen og forvarming av glødepluggen begynner automatisk.Når
glødepluggen blir varm slukkes lampen og motoren starter.
Hvis motoren er kald er indikatorlampen for forhåndsoppvarmet diesel på i lengre tid.
Unntatt på kjøretøy som er utstyrt med keyless operation-system:Når motoren ikke har blitt startet innen
5 sekunder etter at indikatorlampen for forhåndsoppvarmet diesel er slukket, må tenningsbryteren settes tilbake
til LÅST stilling. Vri deretter tenningsbryteren til "PÅ" for å forhåndsoppvarme motoren igjen.
Når motoren er varm kommer ikke indikatorlampen for forhåndsoppvarming av diesel på selv om
tenningsbryteren er satt i posisjon "PÅ" eller operasjonsmodus er PÅ.
46) 47)
Indikatorlampe for drivstoffilter
Denne indikatorlampen lyser når tenningsbryteren er skrudd i posisjon "PÅ" eller operasjonsmodus er satt til PÅ
og skrus av etter at motoren har startet. Hvis den lyser opp mens motoren kjører, indikerer dette at vann har
samlet seg i drivstoffilteret; hvis dette skjer, utfør følgende tiltak.
Fjern vannet fra drivstoffilteret. Se "Fjerning av vann fra drivstoffilteret".
Når lampen slukkes kan du fortsette å kjøre. Hvis den enten ikke slukkes eller kommer på fra tid til annen
anbefaler vi deg å få kjøretøyet inspisert.
99

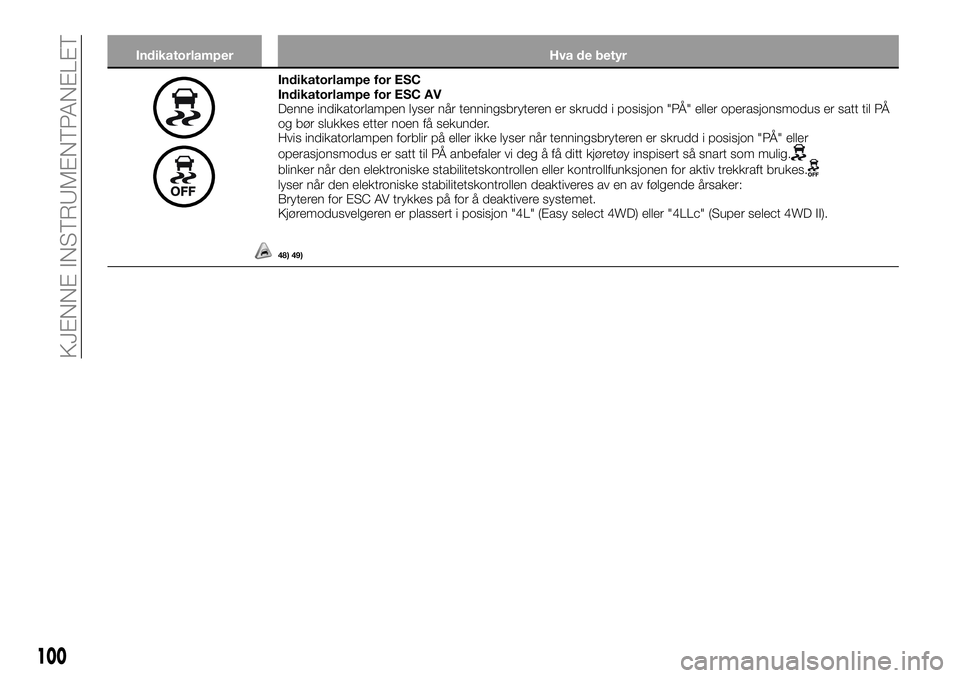

Indikatorlamper Hva de betyr
Indikatorlampe for ESC
Indikatorlampe for ESC AV
Denne indikatorlampen lyser når tenningsbryteren er skrudd i posisjon "PÅ" eller operasjonsmodus er satt til PÅ
og bør slukkes etter noen få sekunder.
Hvis indikatorlampen forblir på eller ikke lyser når tenningsbryteren er skrudd i posisjon "PÅ" eller
operasjonsmodus er satt til PÅ anbefaler vi deg å få ditt kjøretøy inspisert så snart som mulig.
blinker når den elektroniske stabilitetskontrollen eller kontrollfunksjonen for aktiv trekkraft brukes.lyser når den elektroniske stabilitetskontrollen deaktiveres av en av følgende årsaker:
Bryteren for ESC AV trykkes på for å deaktivere systemet.
Kjøremodusvelgeren er plassert i posisjon "4L" (Easy select 4WD) eller "4LLc" (Super select 4WD II).
48) 49)
100
KJENNE INSTRUMENTPANELET

Varsellamper
Varsellamper Hva de betyr
Varsellampe for bremser
Denne indikatorlampen lyser når tenningsbryteren er skrudd i posisjon "PÅ" eller driftsmodus er satt til
PÅ og skrus av etter noen få sekunder. Sørg alltid for at lampen er skrudd av før du kjører.
Med tenningsbryteren eller driftsmodus i PÅ lyser varsellampen for bremser i følgende situasjoner:
Når parkeringsbremsen har blitt satt på.
Når bremsevæskenivået er lavt.
Når fordelingsfunksjonen for bremsekraft ikke fungerer riktig.
Med tenningsbryteren eller driftsmodus i PÅ høres lyden hvis kjøretøyets hastighet overstiger 8 km/t med
parkeringsbremsen på.
111) 112)
Varsellampe for sjekk av motor
Denne lampen er en del av et diagnosesystem som overvåker utslipp, motorkontrollsystem eller
A/T-kontrollsystem.
Hvis et problem oppdages i ett av disse systemene lyser eller blinker denne lampen. Selv om kjøretøyet
ditt vanligvis vil være kjørbart og ikke ha behov for tauing anbefaler vi at du får systemet sjekket så raskt
som mulig.
Denne lampen vil også lyse når tenningsbryteren er skrudd i posisjon "PÅ" eller driftsmodus er satt til PÅ
og skrus av etter at motoren har startet. Hvis den ikke skrus av etter at motoren har startet anbefaler vi
at du får kjøretøyet sjekket.
Kontrollmodulen for motorens elektronikk som har ansvar for diagnosesystemet har ulike feildata
(spesielt om eksosutslipp) lagret.
Disse dataene vil bli slettet hvis en batterikabel kobles fra, noe som vil gjøre en rask diagnose vanskelig
å stille. Koble ikke fra en batterikabel når varsellampen for sjekk motor er PÅ.
50) 51) 52)
101

Varsellamper Hva de betyr
Varsellampe for lading
Denne lampen lyser når tenningsbryteren er skrudd i posisjon "PÅ" eller driftsmodus er satt til PÅ og
skrus av etter at motoren har startet.
53)
Varsellampe for oljetrykk
Denne lampen lyser når tenningsbryteren er skrudd i posisjon "PÅ" eller driftsmodus er satt til PÅ og
skrus av etter at motoren har startet. Hvis den lyser mens motoren er i gang er oljetrykket for lavt. Hvis
varsellampen lyser mens motoren er i gang, skru motoren av og få den inspisert.
Varsellampen for oljetrykk bør ikke behandles som en indikasjon på motorens oljenivå. Oljenivået må
sjekkes ved å bruke peileren.
54) 55) 56)
Varsellampe for åpen dør
Denne lampen lyser når en dør enten er åpen eller ikke helt lukket.
Hvis kjøretøyhastigheten når rundt 8 km/t med en dør åpen eller ufullstendig lukket vil en lyd høres
4 ganger som varsel.
57)
Varsellampe for lavt spylervæskenivå
Denne lampen tennes når spylervæskenivået er lavt. Hvis lampen tennes, må du fylle på spylervæske.
Se "Spylervæske" og "Fyllekapasitet".
102
KJENNE INSTRUMENTPANELET
