SMELTESIKRINGER
Smeltesikringene vil smelte for å hindre
brann hvis en stor vind prøver å
strømme gjennom visse elektriske
systemer. Ved smeltet smeltesikring
anbefaler vi deg å få ditt kjøretøy
inspisert. For smeltesikringer, vennligst
se "Tabell over smeltesikringer i
passasjerkupeen" og "Tabell over
sikringsplassering i motorhuset".
327)
FORSIKTIG
327)Smeltesikringer må ikke erstattes med
en annen enhet. Unnlatelse av å montere
riktig smeltesikring kan føre til brann i
kjøretøyet, ødeleggelse av eiendom og
alvorlige eller dødelige skader til enhver tid.
SIKRINGER
Plassering av sikringsblokk
For å hindre skade på det elektriske
system på grunn av kortslutning eller
overbelastning, er hver individuelle krets
utstyrt med en sikring. Det finnes
sikringsblokker i passasjerkupeen og i
motorhuset.
Passasjerkupé (LHD-kjøretøy)
Sikringsblokkene i passasjerkupeen er
plassert bak sikringslokket foran
førerens sete i posisjonen vist i
illustrasjonen. Dra i sikringslokket for å
fjerne det.Passasjerkupé (RHD-kjøretøy)
Sikringsblokkene i passasjerkupeen er
plassert bak hanskerommet i
posisjonen vist i illustrasjonen.
1. Åpne hanskerommet.
2. Mens du trykker på siden av
hanskerommet huker du av venstre og
høyre kroker (A) og senker
hanskerommet.
409AHA102612
410AHA102713
411AHA102739
223

3. Fjern festet til hanskerommet (B) og
fjern deretter hanskerommet.
Motorrom
I motorhuset er sikringsblokken plassert
som vist i illustrasjonen.
A — Trykk på knappen.
B — Fjern dekselet.Kapasitet for sikringsbelastning
Sikringskapasiteten og navnene på de
elektriske systemene som beskyttes av
sikringene er indikert på innsiden av
sikringslokket (LHD-kjøretøy), baksiden
av hanskerommet (RHD-kjøretøy) og på
innsiden av dekselet til sikringsblokken
(innsiden av motorhuset).
NOTE Reservesikringer finnes i
sikringsblokken i motorhuset. Bruk alltid
en sikring med samme kapasitet ved
bytting.
412AHA102742
413AHA102726
224
VED NØDSFALL

Tabell over sikringsplassering i passasjerkupeen
Nr. Elektrisk system Kapasitet
1 Baklykt (venstre) 7,5 A
2 Sigarettenner 15 A
3 Tenningsspole 10 A
4 Startmotor 7,5 A
5 Soltak 20 A
6 Stikkontakt for tilleggsutstyr 15 A
414AA0103837
225

Nr. Elektrisk system Kapasitet
7 Baklykt (høyre) 7,5 A
8 Utvendige bakspeil 7,5 A
9 Styringsenheten til motoren 7,5 A
10 Kontrollenhet 7,5 A
11 Tåkelys bak 10 A
12 Sentrallås 15 A
13 Romlampe 15 A
14 Vindusvisker for bakvindu 15 A
15 Måler 10 A
16 Relé 7,5 A
17 Oppvarmet sete 20 A
18 Valg 10 A
19 Oppvarmet dørspeil 7,5 A
20 Vindusvisker 20 A
21 Reverslys 7,5 A
22 Avdugger 30 A
23 Oppvarmer 30 A
24 Strømsete 40 A*
25 Radio 10 A
26 Elektronisk kontrollert enhet 20 A
*: SmeltesikringNoen sikringer er kanskje ikke installert i ditt kjøretøy avhengig av kjøretøymodell eller spesifikasjoner.
Tabellen ovenfor viser hovedutstyret som korresponderer til hver sikring.
226
VED NØDSFALL

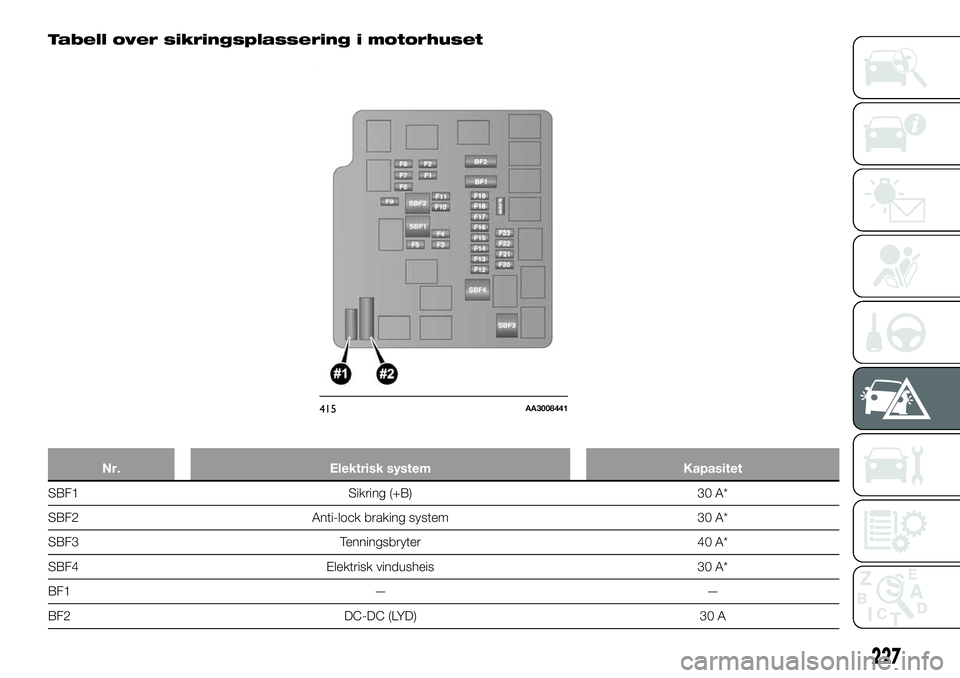

Tabell over sikringsplassering i motorhuset
Nr. Elektrisk system Kapasitet
SBF1 Sikring (+B) 30 A*
SBF2 Anti-lock braking system 30 A*
SBF3 Tenningsbryter 40 A*
SBF4 Elektrisk vindusheis 30 A*
BF1 — —
BF2 DC-DC (LYD) 30 A
415AA3008441
227

Nr. Elektrisk system Kapasitet
F1 Frontlykt lav lysstyrke (venstre) 15 A
F2 Frontlykt lav lysstyrke (høyre) 15 A
F3 Frontlykt høy lysstyrke (venstre) 10 A
F4 Frontlykt høy lysstyrke (høyre) 10 A
F5 Horn 10 A
F6 Tåkelys foran 15 A
F7 Kjørelys 10 A
F8 Motor for radiatorvifte 20 A
F9 T/F 20 A
F10 — —
F11 Frontlyktvasker 20 A
F12 Stopplys (Bremselys) 15 A
F13 Tenningsspole 10 A
F14 Motorkontroll 7,5 A
F15 Alternator 7,5 A
F16 Varsellys 15 A
F17 Automatiskgirkasse 20 A
F18 Klimaanlegg 20 A
F19ETV 15 A
Oppvarmer for drivstoff 20 A
F20 Starter 7,5 A
F21 — —
F22 Drivstoffpumpe 15 A
228
VED NØDSFALL

Nr. Elektrisk system Kapasitet
F23 Motor 20 A
F24 — —
#1 Reservesikring 20 A
#2 Reservesikring 30 A
*: SmeltesikringNoen sikringer er kanskje ikke installert i ditt kjøretøy avhengig av kjøretøymodell eller spesifikasjoner.
Tabellen ovenfor viser hovedutstyret som korresponderer til hver sikring.
Sikringsblokken inneholder ikke reservesikringene 7,5 A, 10 A eller 15 A. Hvis en av disse sikringene går, må du bytte med
følgende sikring.
7.5 A: Utvendige bakspeil
10 A: Valg
15 A: Sigarettenner
Ved bruk av reservesikring, må du bytte til en sikring med riktig kapasitet så snart som mulig.
Identifisering av sikring
Kapasitet Farge
7,5 ABrun
10 ARød
15 ABlå
20 AGul
30 A Grønn (sikringstype) / Rosa (smeltesikringstype)
40 AGrønn (smeltesikringstype)
229

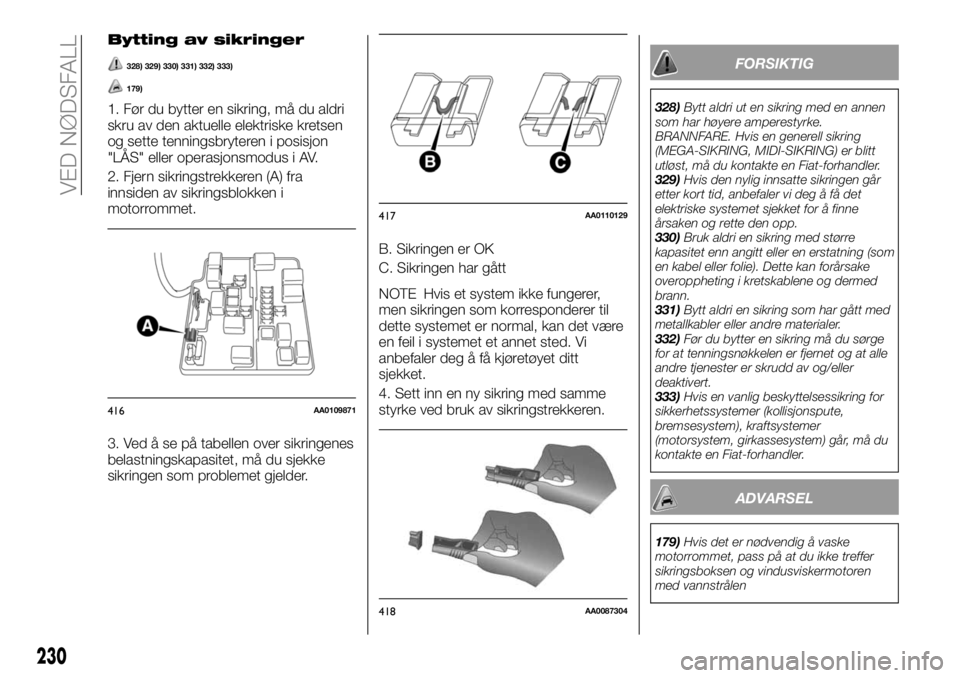

Bytting av sikringer
328) 329) 330) 331) 332) 333)
179)
1. Før du bytter en sikring, må du aldri
skru av den aktuelle elektriske kretsen
og sette tenningsbryteren i posisjon
"LÅS" eller operasjonsmodus i AV.
2. Fjern sikringstrekkeren (A) fra
innsiden av sikringsblokken i
motorrommet.
3. Ved å se på tabellen over sikringenes
belastningskapasitet, må du sjekke
sikringen som problemet gjelder.B. Sikringen er OK
C. Sikringen har gått
NOTE Hvis et system ikke fungerer,
men sikringen som korresponderer til
dette systemet er normal, kan det være
en feil i systemet et annet sted. Vi
anbefaler deg å få kjøretøyet ditt
sjekket.
4. Sett inn en ny sikring med samme
styrke ved bruk av sikringstrekkeren.
FORSIKTIG
328)Bytt aldri ut en sikring med en annen
som har høyere amperestyrke.
BRANNFARE. Hvis en generell sikring
(MEGA-SIKRING, MIDI-SIKRING) er blitt
utløst, må du kontakte en Fiat-forhandler.
329)Hvis den nylig innsatte sikringen går
etter kort tid, anbefaler vi deg å få det
elektriske systemet sjekket for å finne
årsaken og rette den opp.
330)Bruk aldri en sikring med større
kapasitet enn angitt eller en erstatning (som
en kabel eller folie). Dette kan forårsake
overoppheting i kretskablene og dermed
brann.
331)Bytt aldri en sikring som har gått med
metallkabler eller andre materialer.
332)Før du bytter en sikring må du sørge
for at tenningsnøkkelen er fjernet og at alle
andre tjenester er skrudd av og/eller
deaktivert.
333)Hvis en vanlig beskyttelsessikring for
sikkerhetssystemer (kollisjonspute,
bremsesystem), kraftsystemer
(motorsystem, girkassesystem) går, må du
kontakte en Fiat-forhandler.
ADVARSEL
179)Hvis det er nødvendig å vaske
motorrommet, pass på at du ikke treffer
sikringsboksen og vindusviskermotoren
med vannstrålen
416AA0109871
417AA0110129
418AA0087304
230
