2017 FIAT FULLBACK Drift- og vedlikeholdshåndbok (in Norwegian)

162)
6. Undersøk radiatorslangene for
lekkasje av kjølevæske og kjørebeltet
for løshet eller skade. Hvis det er noe
galt med kjølesystemet eller kjørebeltet,
anbefaler vi deg å få det sjekket og
reparert.
FORSIKTIG
280)Ikke åpne panseret mens damp
kommer fra motorhuset. Det kan forårsake
at damp eller varmt vann spruter ut, og
forårsake brannskader. Varmt vann kan
sprute ut selv uten at damp kommer ut, og
noen deler vil være svært varme. Vær
svært forsiktig når du åpner panseret.
281)Vær oppmerksom på varm damp
som kan føre til at lokket på reservetanken
blåses av.
282)Prøv ikke å fjerne radiatorlokket mens
motoren er varm.
283)Pass på slik at du ikke setter fast
hender eller klær i kjøleviften.
284)Sørg for at motoren er avkjølt før du
fjerner radiatorlokket (A) fordi varm damp
eller kokende vann vil ellers sprute opp av
fylleporten og kan brenne deg.
ADVARSEL
162)Tilsett ikke kjølevæske mens motoren
er varm. Plutselig tilførsel av kald
kjølevæske kan skade motoren. Vent til
motoren er avkjølt, og tilsett deretter
kjølevæske litt etter litt.
TØMMING AV
DRIVSTOFF-
SYSTEMET
Drivstoffsystemet bør tømmes for å
fjerne luft som beskrevet ovenfor hvis
drivstofftilførselen er utslitt under
kjøring. Pump på håndpumpen (A) på
toppen av drivstoffilteret til
håndpumpen blir stiv.
Prøv deretter å starte motoren på nytt.
Hvis motoren ikke starter må du gjenta
prosessen ovenfor.
285) 286)
FORSIKTIG
285)Ha ikke røyk eller annen åpen flamme
i nærheten av kjøretøyet mens du tømmer
drivstoffsystemet.
286)Sørg for at du alltid vasker bort sølt
drivstoff som kan ta fyr og forårsake brann.
VERKTØY, JEKK OG
JEKKHÅNDTAK
Oppbevaring
Oppbevaringsstedet for verktøy, jekk og
jekkhåndtak bør huskes i tilfelle et
nødstilfelle.
Single Cab
Type 1
A — Verktøy (hjulmutter-nøkkel)
B — Jekkhåndtak
C — Jekk
359AHA102090
360AHA104052
207

Type 2
A — Verktøy
B — Jekkhåndtak
C — Jekk
Club Cab
A. Verktøy
B. Jekk
C. JekkhåndtakDouble cab
Type 1
A. Verktøy (hjulmutter-nøkkel)
B. Jekkhåndtak
C. Jekk
Type 2
A. Verktøy
B. Jekkhåndtak
C. JekkVerktøy
Type 1
Single cab, Double cab
1. Hjulmutter-nøkkel
Club Cab
1. Verktøykasse 2. Hjulmutter-nøkkel
Type 2
1. Verktøykasse 2. Hjulmutter-nøkkel
3. Tang 4. Skrutrekker 5. Skiftenøkkel
361AHA104065
362AHA104078
363AHA102120
364AHA104081
365AHA104094
366AHA105873
208
VED NØDSFALL

Jekk
Jekken brukes kun for å skifte dekk når
et dekk har punktert.
NOTE Jekken er vedlikeholdsfri.
NOTE Jekken overhold EU-lovene som
angitt av maskineridirektivet
2006/42/EC.
NOTE EU-erklæringen er vedlagt delen
"Samsvarserklæring" på slutten av
denne brukerhåndboken. Firmanavn,
full adresse til produsenten og dennes
autoriserte representant og jekkens
betegnelse er beskrevet i
samsvarserklæringen.
Fjerne og oppbevare verktøy, jekk
og jekkhåndtak
Single Cab
Verktøyene, jekken og jekkhåndtaket er
plassert bak setet.
1. Tipp seteryggen forover (se "Seter").
2. Type 1: Fjern hjulmutter-nøkkelen (A)
fra holderen (B) og ta ut nøkkelen.
Type 2: Fjern festebåndet (C) og ta ut
verktøyene (D).3. Fjern festemutteren (E) og ta ut
jekken (F).4. Fjern jekkhåndtaket (G) fra holderen
(H) og ta ut håndtaket.
5. Reverser fjerningsprosedyren ved
oppbevaring av verktøyene, jekken og
jekkhåndtaket.
Ved lagring av jekkhåndtaket, må du
utjevne den sortmerkede delen (I) av
jekkhåndtaket med holderen (H).
367AHA104111
368AHA104124
369AHA104140
370AHA104137
209

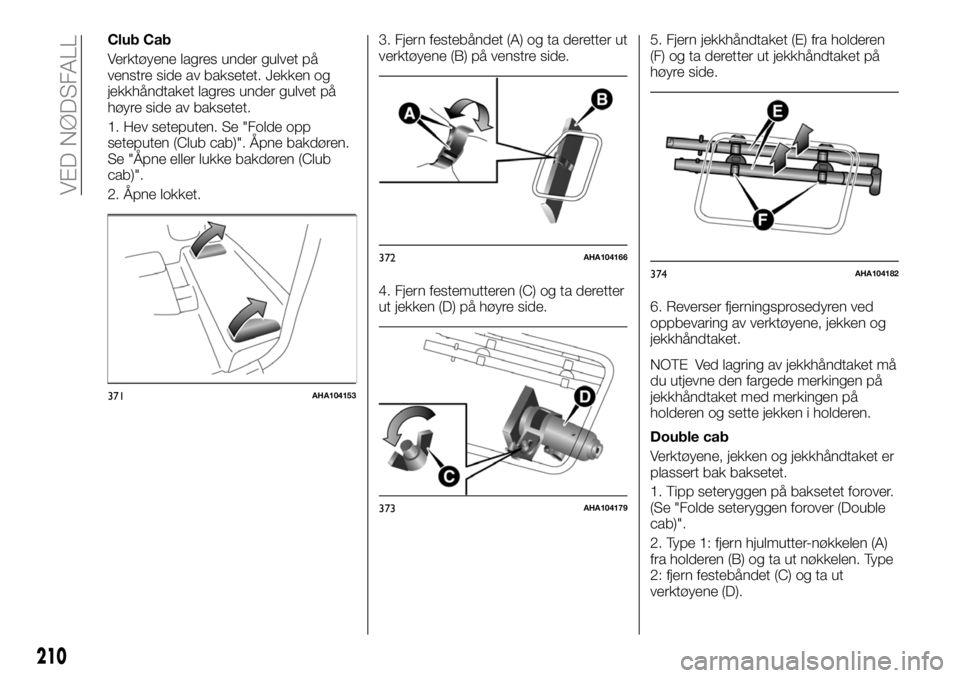

Club Cab
Verktøyene lagres under gulvet på
venstre side av baksetet. Jekken og
jekkhåndtaket lagres under gulvet på
høyre side av baksetet.
1. Hev seteputen. Se "Folde opp
seteputen (Club cab)". Åpne bakdøren.
Se "Åpne eller lukke bakdøren (Club
cab)".
2. Åpne lokket.3. Fjern festebåndet (A) og ta deretter ut
verktøyene (B) på venstre side.
4. Fjern festemutteren (C) og ta deretter
ut jekken (D) på høyre side.5. Fjern jekkhåndtaket (E) fra holderen
(F) og ta deretter ut jekkhåndtaket på
høyre side.
6. Reverser fjerningsprosedyren ved
oppbevaring av verktøyene, jekken og
jekkhåndtaket.
NOTE Ved lagring av jekkhåndtaket må
du utjevne den fargede merkingen på
jekkhåndtaket med merkingen på
holderen og sette jekken i holderen.
Double cab
Verktøyene, jekken og jekkhåndtaket er
plassert bak baksetet.
1. Tipp seteryggen på baksetet forover.
(Se "Folde seteryggen forover (Double
cab)".
2. Type 1: fjern hjulmutter-nøkkelen (A)
fra holderen (B) og ta ut nøkkelen. Type
2: fjern festebåndet (C) og ta ut
verktøyene (D).
371AHA104153
372AHA104166
373AHA104179
374AHA104182
210
VED NØDSFALL

3. Fjern festemutteren (E) og ta ut
jekken (F).4. Fjern jekkhåndtaket (G) fra holderen
(H) og ta ut håndtaket.
5. Reverser fjerningsprosedyren ved
oppbevaring av verktøyene, jekken og
jekkhåndtaket.
NOTE Ved lagring av jekkhåndtaket,
må du utjevne den sortmerkede delen
(I) av jekkhåndtaket med holderen (H).Bruke jekkhåndtaket (Club cab)
1. Mens du trykker på låsepinnen (A) på
håndtaket som er merket med sort, tar
du ut og fjerner det indre håndtaket (B).
2. Reverser det indre håndtaket (B)
mens du trykker på låsepinnen (C), sett
den inn i det ytre håndtaket (D) til det er
låst med låsepinnen som illustrert.
375AHA104195
376AHA104209
377AHA104140
378AHA104137
379AHA104212
380AHA104225
211

3. Mens du trykker på låsepinnen (F) på
det monterte håndtaket (E), setter du
inn det hvitmerkede håndtaket (G) til det
låses med låsepinnen som illustrert.HVORDAN SKIFTE
DEKK
163) 164)
Før du bytter dekk, må du første stanse
kjøretøyet på et trygt, flatt sted.
1. Parker kjøretøyet på jevnt og stabilt
underlag, fritt for løse steiner osv.
2. Sett parkeringsbremsen på.
3. I kjøretøy med manuell girkasse vrir
du tenningsbryteren til posisjon "LÅS"
eller setter operasjonsmodus til AV, og
flytter girspaken til "R" (revers). I
kjøretøy med automatisk girkasse flytter
du valgspaken til "P" (parkering) og vrir
tenningsbryteren til posisjon "LÅS" eller
setter operasjonsmodus til AV.
4. Skru på varsellysene og sett opp en
varseltrekant, blinklys osv. i passende
avstand fra kjøretøyet, og få alle
passasjerene til å gå ut av kjøretøyet.
5. For å hindre at kjøretøyet ruller når du
jekker det opp, må du plassere
blokkeringer (A) ved dekket som er
diagonalt overfor dekket (B) du skifter.
287) 288) 289) 290) 291) 292)
NOTE Blokkeringene vist i illustrasjonen
følger ikke med ditt kjøretøy. Det
anbefales at du har noen i bilen i tilfelle
du trenger dem.
NOTE Hvis blokkeringer ikke er
tilgjengelige, kan du bruke steiner eller
andre objekter som er store nok til å
holde hjulet på plass.
6. Gjør jekken, jekkhåndtaket og
hjulmutter-nøkkelen klare. Se "Verktøy,
jekk og jekkhåndtak".
Informasjon om reservehjul
Reservehjul er oppbevart under gulvet i
bagasjerommet. Sjekk lufttrykket i
reservehjulet ofte og sørg for at det er
klart for bruk i nødstilfeller til enhver tid.
Å opprettholde reservehjulets høyeste
spesifiserte lufttrykk vil sikre at det alltid
kan brukes i enhver situasjon (kjøring i
by/ved høy hastighet, varierende
belastningsvekt osv.).
381AHA104238
382AHA102162
212
VED NØDSFALL

Fjerne reservehjulet
1. Still inn jekkhåndtaket. (Club cab) (Se
"Bruke jekkhåndtaket (Club cab)".
2. Sett inn jekkhåndtaket (A) i hullet (B)
under bakdøren.
3. Sett inn pinnen (C) i jekkhåndtaket i
holderen (D) til reservehjulboksen.4. Sett inn hjulmutter-nøkkelen (E)
gjennom enden av jekkhåndtakets hull
(F), og vri det deretter mot klokken for å
senke reservehjulet helt ned til bakken
og løsne kjedet.
165)
5. Fjern festeplaten (G) fra reservehjulet.NOTE Legg reservehjulet under
kjøretøyet i nærheten av det flate
dekket. Dette gjør det tryggere hvis
jekken glir ut av posisjon.
Skifte et dekk
1. Løsne hjulmutrene en kvart runde
rundt med hjulmutter-nøkkelen. Ikke
fjern hjulmutrene enda.
383AHA102263
384AHA102276
385AHA102289
386AHA102292
387AHA102322
388AHA102335
213

2. Legg jekken under et av
jekkpunktene vist i illustrasjonen. Bruk
jekkpunktet nærmest dekket du vil
skifte.
A — Jekkpunkt foran
B — Jekkpunkt bak
293) 294)
NOTE Ved jekking av baksiden av
kjøretøyet, må du vri tuppen av jekken
slik at den rillede delen (C) møter det
ønskede punktet på riktig måte.
3. Ved å bruke jekkhåndtaket vrir du
utløserventilen (D) med klokken til den
stopper.4. Sett inn jekkhåndtaket i braketten til
jekken og fest hakket (E) til
jekkhåndtakets ende til kloen (F) i
braketten.
5. Flytt jekkhåndtaket opp og ned for å
heve rammen til rett før jekken kommer
i kontakt med kjøretøyets jekkpunkt.
Sørg for at jekken kommer ordentlig i
kontakt med kjøretøyets jekkpunkt. Flytt
jekkhåndtaket opp og ned for å heve
kjøretøyet.
NOTE Denne jekken er en 2-trinns
utvidelsestype.
295) 296) 297) 298) 299) 300) 301) 302)
6. Fjern hjulmutrene med
hjulmutter-nøkkelen, ta deretter hjulet
av.
7. Fjern eventuell gjørme osv. på
navoverflaten (G), navbolter (H) eller i
monteringshullene (I) i hjulet, og fest
deretter reservehjulet.
303)
389AHA105730
390AHA105743
C
391AHZ101102
392AHA105756
393AHA105769
214
