2017 FIAT FULLBACK Drift- og vedlikeholdshåndbok (in Norwegian)

Vinterdekk
387)
219) 220)
Bruk av vinterdekk anbefales for kjøring
på snø og is. For å beholde
kjørestabilitet må vinterdekk av samme
størrelse og mønster festes på alle fire
hjul. Vinterdekk som er slitt mer enn 50
% er ikke lenger egnet til bruk som
vinterdekk. Mønsterdybden må være
minst 3 mm (for markeder / versjoner
der dette finnes). Vinterdekk som ikke
oppfyller spesifikasjonene må ikke
brukes.
NOTE Lovene og reguleringene om
vinterdekk (kjørehastighet, påkrevd
bruk, type, osv.) varierer. Finn ut av og
følg lovene og reguleringene i området
du har tenkt å kjøre.
NOTE Hvis flensmutre er brukt på ditt
kjøretøy må du bytte til koniske muttere
når stålhjul brukes.NOTE For markeder / versjoner der
dette finnes, gir
identifikasjonsbokstavene angitt på
vinterdekkene opplysninger om tillatte
hastigheter for M&S dekk:
QMS: inntil 160 k/t
TMS: inntil 190 k/tDen respektive
maksimalhastigheten må overholdes og
et skilt skal vises i førerens synsfelt
dersom maksimalhastigheten som er
angitt på kjøretøyets
registreringssertifikat er høyere.
Snøtrekkenhet
(kjettinger)
Hvis snøtrekkenhet (kjettinger) må
brukes, må du sørge for at de festes
kun på kjørehjulene (bak) i henhold til
produsentens instruksjoner.
I 4WD-kjøretøy hvor kjørekraften er
fordelt til gode for bakhjulene, må du
sikre at snøtrekkenheten (kjettingene)
festes bak.
Bruk kun snøtrekkenhet (kjettinger) som
er utformet for bruk med dekkene som
er festet på kjøretøyet: bruk av feil
størrelse eller type snøtrekkenhet
(kjettinger) kan føre til skade på
kjøretøyet.
Kontakt en Fiat-forhandler før du setter
på snøtrekkenhet (kjettinger). Maks.
høyde på snøtrekkenhet (kjettinger) er
som følger.
Dekk-
størrelseHjul-
størrelseMaks.
kjedehøyde
[mm]
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
Ved kjøring med snøtrekkenhet
(kjettinger) på dekkene må du ikke kjøre
fortere enn 50 km/t. Når du kommer til
veier som ikke er dekket med snø, må
du umiddelbart fjerne snøtrekkenheten
(kjettingene).
221) 222) 223) 224) 225) 226) 227) 228)
Lovene og reguleringene om bruk av
snøtrekkenhet (kjettinger) varierer. Følg
alltid lokale lover og reguleringer. I de
fleste land er det forbudt ved lov å
bruke snøtrekkenhet (kjettinger) på veier
uten snø.
FORSIKTIG
383)Kjøring med dekk som er slitt,
skadede eller med feil trykk kan føre til tap
av kontroll eller punktering av dekkene som
igjen kan føre til kollisjon med alvorlig eller
dødelig skade.
384)Husk at ditt kjøretøys veigrep også
avhenger av riktig trykk i dekkene.
385)Hvis trykket er for lavt, vil dekket bli
overopphetet og kan bli alvorlig ødelagt.
469AA0002552
263

386)La aldri lettmetall felger undergå
malingsbehandlinger som krever bruk av
temperaturer som overgår 150°C. De
tekniske egenskapene ved hjulene kan bli
skadet.
387)Unngå å bytte dekk fra høyre side av
bilen over til venstre side og omvendt.
ADVARSEL
214)Bruk alltid dekk av samme størrelse,
type og merke som ikke har slitasjeulikheter.
Bruk av dekk med ulik størrelse, type,
merke eller slitasjegrad vil øke temperaturen
på differensialoljen, noe som kan føre til
mulig skade på kjøresystemet. Kjøringen vil
være betinget av overbelastning, noe som
kan føre til oljelekkasje, komponentfeil eller
andre alvorlige feil.
215)Unngå bruk av dekk med ulik størrelse
enn de som er oppført og kombinert bruk
av ulike typer dekk, da dette kan påvirke
kjøresikkerheten.
216)Selv om et hjul har samme
felgstørrelse og offset som den spesifiserte
typen hjul, kan dens fasong hindre det fra å
festes på riktig måte. Rådfør deg med en
Fiat-forhandler før du bruker dekk du har fra
før.217)Hvis dekkene har piler (A) som
indikerer riktig retning for rotasjon, må du
bytte for- og bakdekkene på venstre side av
kjøretøyet og for- og bakdekkene på høyre
side av kjøretøyet separat. Hold hvert dekk
på sin originale side av kjøretøyet. Når du
fester dekkene må du sørge for at pilene
peker i retningen som hjulene vil rotere når
kjøretøyet beveger seg forover. Ethvert dekk
hvis pil peker i feil retning vil ikke utnytte sitt
fulle potensiale.
218)Unngå kombinert bruk av ulike typer
dekk. Bruk av ulike typer dekk kan påvirke
kjøretøyets ytelse og sikkerhet.
219)Hvis vinterdekk ved en lavere
hastighetsklasse enn det som er indikert i
vognkortet brukes, må du ikke overgå
maksimal fart som tilsvarer
hastighetsklassen ved dekkene som
brukes.
220)Observer tillatt maksimumshastighet
for dine vinterdekk og den tillatte
fartsgrensen.
221)Velg en oversiktlig, rett veistrekning
hvor du kan svinge av og fortsatt bli sett
mens du fester kjettingene (Snøkjettinger).
222)Ikke monter snøkjettinger før du
trenger dem. Dette vil slite ut dekkene dine
og veioverflaten.
223)Etter at du har kjørt 100-300 meter
må du stanse og stramme snøkjettingene
på nytt.
224)Kjør forsiktig og ikke over 50 km/t.
Husk at å hindre ulykker er ikke formålet
med snøkjettinger.
225)Når snøkjettinger er installert må du
passe på at de ikke skader skivehjulet.226)Et aluminiumshjul kan skades av
snøkjettingene mens du kjører. Ved festing
av en snøkjettinger på et aluminiumshjul må
du passe på at ingen del av snøkjettingene
og festet må komme i kontakt med hjulet.
227)Ved installasjon eller fjerning av en
snøkjettinger må du passe på at hender og
andre kroppsdeler ikke skades av de
skarpe kantene på karosseriet.
228)Fest snøkjettingene kun på
bakdekkene og stram dem så stramt som
mulig med endene festet.
264
SERVICE OG VEDLIKEHOLD

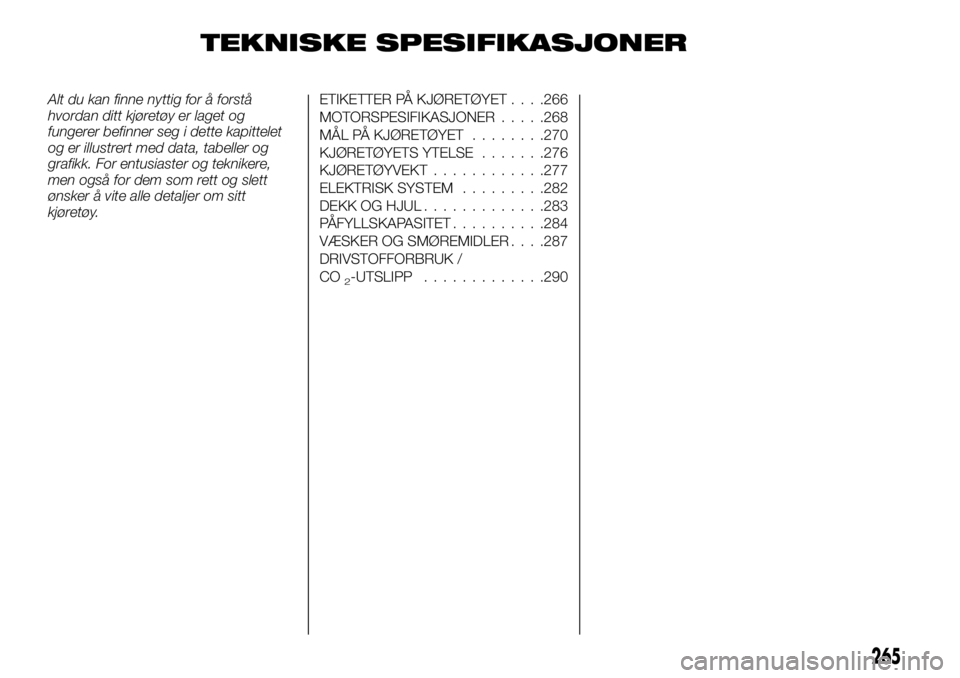

TEKNISKE SPESIFIKASJONER
Alt du kan finne nyttig for å forstå
hvordan ditt kjøretøy er laget og
fungerer befinner seg i dette kapittelet
og er illustrert med data, tabeller og
grafikk. For entusiaster og teknikere,
men også for dem som rett og slett
ønsker å vite alle detaljer om sitt
kjøretøy.ETIKETTER PÅ KJØRETØYET. . . .266
MOTORSPESIFIKASJONER.....268
MÅL PÅ KJØRETØYET........270
KJØRETØYETS YTELSE.......276
KJØRETØYVEKT............277
ELEKTRISK SYSTEM.........282
DEKK OG HJUL.............283
PÅFYLLSKAPASITET..........284
VÆSKER OG SMØREMIDLER. . . .287
DRIVSTOFFORBRUK /
CO
2-UTSLIPP.............290
265

ETIKETTER PÅ
KJØRETØYET
Kjøretøyets identifikasjonsnummer
(VIN)
Kjøretøyets identifikasjonsnummer er
stemplet som vist i illustrasjonen.
Kjøretøyets identifikasjonnummer-
plate (kun kjøretøy med høyreratt)
Kjøretøyets identifikasjonnummer er
trykt på platen som er festet i venstre
hjørne foran på karosseriet. Den er
synlig fra utsiden av kjøretøyet gjennom
frontruten.Kodeplate for informasjon om
kjøretøyet
Kodeplaten for informasjon om
kjøretøyet er plassert som vist i
illustrasjonen.Platen viser modellkode, motormodell,
girkassemodell og farge osv.
Vennligst bruk dette nummeret når du
bestiller nye deler.
1. Modellkode
2. Kode for motormodell
3. Kode for girkassemodell
4. Siste girveksling
5. Kode for karosserifarge
6. Innvendig kode
7. Valgkode
470AHA101413
471AHA113380
472AHA106535
473AA0117333
266
TEKNISKE SPESIFIKASJONER

Motormodell/nummer
Motormodell og motornummer er
stemplet på motorens sylinderblokk
som vist i illustrasjonene.
474AHA101426
267

MOTORSPESIFIKASJONER
2.4 150 HK dieselmotor (4N15)
Motormodell 4N15
Motortype Euro5—Euro6
Antall sylindere 4 i rekke
Totalt slagvolum 2 442 cc
Kjede 86,0 mm
Beslag 105,1 mm
Kamaksel Dobbel topp
Preparering av blanding Elektronisk direkte injeksjon
Maksimal ytelse (EEC netto) 113 kW/ 3500 omdr./min
Maksimal omdreining (EEC netto) 380 Nm/ 1500~2500 omdr./min
268
TEKNISKE SPESIFIKASJONER

2.4 180 HK 4WD dieselmotor (4N15)
Motormodell 4N15
Motortype Euro5—Euro6
Antall sylindere 4 i rekke
Totalt slagvolum 2 442 cc
Kjede 86,0 mm
Beslag 105,1 mm
Kamaksel Dobbel topp
Preparering av blanding Elektronisk direkte injeksjon
Maksimal ytelse (EEC netto)
133 kW/ 3500 omdr./min
(*)
Maksimal omdreining (EEC netto)
430 Nm/2 500 omdr./min(*)
(*) Kjøretøy med motor med stor kraft
388)
FORSIKTIG
388)Endringer eller reparasjoner ved drivstoffsystemet som ikke utføres på riktig måte eller som ikke tar høyde for systemets tekniske
spesifikasjoner kan forårsake feilfunksjon som medfører risiko for brann.
269

MÅL PÅ KJØRETØYET
Club Cab
475AH5101927
270
TEKNISKE SPESIFIKASJONER
