Pri dosiahnutí nastavenej hodnoty sa
aktivuje indikátor B obr. 246, ktorý
prejde do červenej polohy, aj pri
vypnutom motore. Pre zresetovanie
signalizačného prvku vyčistite/vymeňte
náplň ako pri bežnom vybavení filtra
a potom zresetujte indikátor stlačením
tlačidla C obr. 246.
UPOZORNENIE Na čistenie filtra
používajte prúd vzduchu, nepoužívajte
vodu ani tekuté saponáty.
Tento filter je špeciálny pre verzie
určené do prašných oblastí, preto
odporúčame obrátiť sa s výmenou filtra
na Autorizovaný servis Fiat.PEĽOVÝ FILTER
Pre výmenu peľového filtra je potrebné
obrátiť sa na Autorizovaný servis Fiat.AKUMULÁTOR
Akumulátor vo vozidle je typu
„Redukovaná údržba”: v normálnych
prevádzkových podmienkach
nevyžaduje dopĺňanie elektrolytov
destilovanou vodou.
Pri pravidelnej kontrole, vykonanej
výhradne v autorizovanom servise Fiat
alebo špecializovaným personálom,
je však v každom prípade nevyhnutné
preveriť jej výkon.
Akumulátor je umiestnený vnútri
vozidla, pred pedálovou časťou. Pre
prístup k nej je potrebné odstrániť
ochranný kryt.
194) 195)
VÝMENA AKUMULÁTORA
V prípade potreby vymeňte akumulátor
za iný originálny s rovnakými
vlastnosťami.
V prípade výmeny za akumulátor s
inými vlastnosťami prestávajú platiť
termíny uvedené v „Programe
plánovanej údržby”.
Pri výmene akumulátora je preto
nevyhnutné dodržiavať pokyny jeho
výrobcu.
52) 53)
196) 197)
246F1A0239
245
4)

UŽITOČNÉ RADY NA
PREDĹŽENIE
ŽIVOTNOSTI
AKUMULÁTORA
Aby ste sa vyhli rýchlemu vybitiu
akumulátora a zachovali jeho funkčnosť
v čase, úzkostlivo dodržujte
nasledujúce odporúčania:
❒pri parkovaní vozidla skontrolujte, či
sú všetky dvere, kapota, kufor a
okná dobre uzavreté, aby nezostali
vo vnútri vozidla zapnuté stropné
svetlá;
❒vypnite svetlo vnútorných stropných
svietidiel: vozidlo je vybavené
systémom automatického vypínania
vnútorného osvetlenia;
❒ak je motor vypnutý, nenechávajte
spotrebiče dlho zapnuté (napríklad
autorádio, núdzové svetlá, atď.);
❒pred akýmkoľvek zásahom do
elektrického zariadenia odpojte kábel
záporného pólu batérie od príslušnej
svorky;
❒utiahnite dobre svorky batérie.UPOZORNENIE Od otočenia
štartovacieho kľúča do polohy STOP a
od zatvorenia dverí vodiča pred
odpojením elektrického napájania
batérie počkajte aspoň jednu minútu.
Pri budúcom opätovnom pripojení
elektrického napájania k batérii
sa uistite, že štartovací kľúč bude v
polohe STOP a dvere vodiča zatvorené.
UPOZORNENIE Akumulátor, ktorý je
dlhý čas udržiavaná v stave nabitia
menej ako 50 %, sa ničí kvôli sírnateniu,
znižuje sa tak kapacita a schopnosť
štartovania.
V opačnom prípade je viac náchylný na
možnosť zmrznutia (môže nastať už
pri -10°C).
V prípade dlhšieho odstavenia si
prečítajte časť „Dlhodobé odstavenie
vozidla” v kapitole „Naštartovanie a
jazda”.Ak si po zakúpení vozidla želáte
nainštalovať do interiéru elektrické
doplnky, ktoré vyžadujú stále elektrické
napojenie (alarm, atď.) alebo nejaké
doplnky zaťažujúce elektrickú
rovnováhu, obráťte sa na Autorizovaný
servis Fiat, kvalifikovaný personál ktorej
vám odporučí najvhodnejšie zariadenia
z Radu doplnkov Fiat, zhodnotí
kompletnú elektrickú spotrebu, preverí,
či je elektrické zariadenie vozidla
schopné udržať požadovaný výkon, a
ak nie, je potrené nahradiť ho s iným
výkonnejším akumulátorom.
Niektoré z týchto zariadení konzumujú
elektrickú energiu aj vtedy, keď je motor
zhasnutý, a postupne vybíjajú
akumulátor.
UPOZORNENIE Pri chronotachografe,
v dôsledku dlhšieho odstavenia vozidla
viac ako na 5 dní, odporúčame odpojiť
zápornú svorku z akumulátora kvôli
zachovaniu stavu jeho nabitia.
Ak je vozidlo vybavené funkciou
odpojenia akumulátora (úsekový
vypínač), postup pre odpojenie si
prečítajte v odseku „Ovládače” v
kapitole „Oboznámenie sa s vozidlom”.
246
ÚDRÎBA A STAROSTLIVOSË

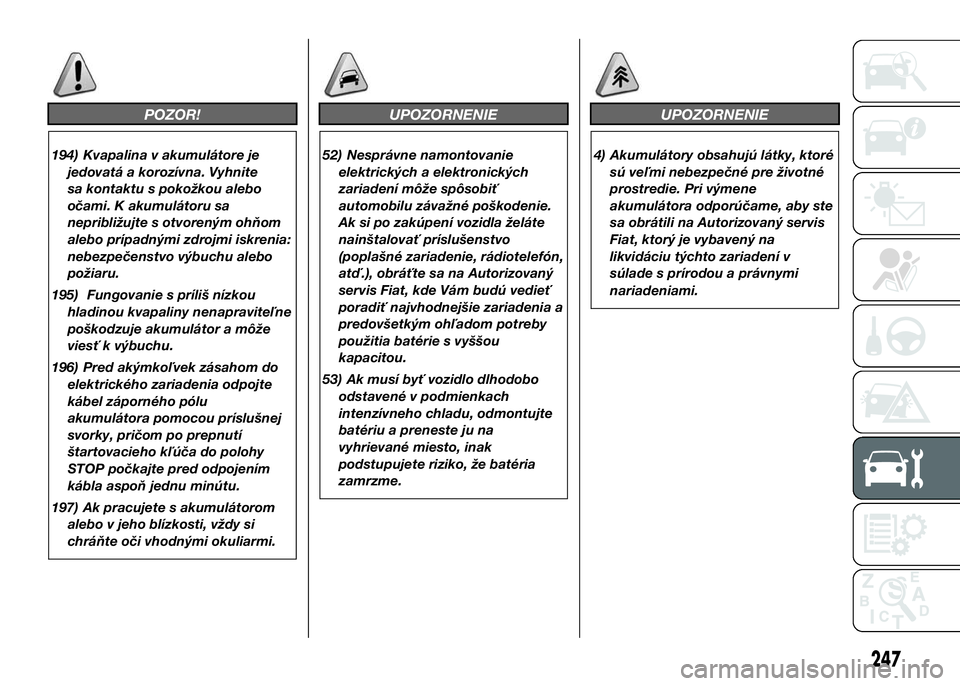

POZOR!
194) Kvapalina v akumulátore je
jedovatá a korozívna. Vyhnite
sa kontaktu s pokožkou alebo
očami. K akumulátoru sa
nepribližujte s otvoreným ohňom
alebo prípadnými zdrojmi iskrenia:
nebezpečenstvo výbuchu alebo
požiaru.
195) Fungovanie s príliš nízkou
hladinou kvapaliny nenapraviteľne
poškodzuje akumulátor a môže
viesť k výbuchu.
196) Pred akýmkoľvek zásahom do
elektrického zariadenia odpojte
kábel záporného pólu
akumulátora pomocou príslušnej
svorky, pričom po prepnutí
štartovacieho kľúča do polohy
STOP počkajte pred odpojením
kábla aspoň jednu minútu.
197) Ak pracujete s akumulátorom
alebo v jeho blízkosti, vždy si
chráňte oči vhodnými okuliarmi.
UPOZORNENIE
52) Nesprávne namontovanie
elektrických a elektronických
zariadení môže spôsobiť
automobilu závažné poškodenie.
Ak si po zakúpení vozidla želáte
nainštalovať príslušenstvo
(poplašné zariadenie, rádiotelefón,
atď.), obráťte sa na Autorizovaný
servis Fiat, kde Vám budú vedieť
poradiť najvhodnejšie zariadenia a
predovšetkým ohľadom potreby
použitia batérie s vyššou
kapacitou.
53) Ak musí byť vozidlo dlhodobo
odstavené v podmienkach
intenzívneho chladu, odmontujte
batériu a preneste ju na
vyhrievané miesto, inak
podstupujete riziko, že batéria
zamrzme.
UPOZORNENIE
4) Akumulátory obsahujú látky, ktoré
sú veľmi nebezpečné pre životné
prostredie. Pri výmene
akumulátora odporúčame, aby ste
sa obrátili na Autorizovaný servis
Fiat, ktorý je vybavený na
likvidáciu týchto zariadení v
súlade s prírodou a právnymi
nariadeniami.
247

KOLESÁ A
PNEUMATIKY
Skontrolujte približne každé dva týždne
a pred dlhou cestou tlak v každej
pneumatike aj na rezervnom kolese:
takáto kontrola by mala prebiehať
na odstátej a chladnej pneumatike.
Je normálne, že pri používaní vozidla sa
tlak zvýši; pre správnu hodnotu
nafúknutého tlaku pneumatiky viď
odsek "Kolesá" v kapitole "Technické
údaje".
Nesprávny tlak spôsobuje anomálne
opotrebovanie pneumatík obr. 247:
Anormálny tlak: plášť je rovnomerne
sfúknutý;
Bnedostatočný tlak: dezén obzvlášť
opotrebovaný na bokoch;
Cpríliš vysoký tlak: dezén obzvlášť
opotrebovaný v strede.
Pneumatiky sa vymieňajú, keď sa
hrúbka dezénu zmenší na 1,6 mm. V
každom prípade sa riaďte platnými
nariadeniami krajiny, v ktorej sa
nachádzate.
198) 199) 200) 201)
UPOZORNENIA
❒Ak je to možné, vyhýbajte sa
prudkému brzdeniu, maximálnemu
zrýchleniu pri štartovaní a silným
nárazom na obrubníky, jamám na
ceste alebo prekážkam na ceste
rôznej povahy. Dlhšia jazda na
poškodených cestách môže
pneumatiky poškodiť;
❒pravidelne kontrolujte, či na
pneumatikách nie sú rezy na bokoch,
vydutiny alebo nepravidelné
opotrebovanie dezénu. V prípade
potreby požiadajte o pomoc
Autorizovaný servis Fiat.
❒vyhnite sa jazde s nadmerným
nákladom: mohli by sa vážne
poškodiť kolesá a pneumatiky;❒ak sa prederaví pneumatika,
okamžite zastavte a opravte ju,
zabránite tak poškodeniu samotnej
pneumatiky, disku, zavesení a
riadenia;
❒pneumatika starne, aj keď sa používa
málo. Praskliny v gume profilovej
časti a na bokoch sú prejavom
starnutia. Ak sú namontované
pneumatiky staršie ako 6 rokov, treba
ich nechať skontrolovať
špecializovaným technikom.
Pamätajte aj na obzvlášť pozornú
kontrolu náhradného kolesa:
❒v prípade výmeny namontujte vždy
nové pneumatiky, vyhýbajte sa
montovaniu pneumatík neistého
pôvodu;
❒pri výmene pneumatiky je vhodné
vymeniť aj ventil pre hustenie;
❒aby bolo zabezpečené rovnomerné
opotrebovanie predných aj zadných
pneumatík, odporúčame výmenu
pneumatík po každých 10-15
tisícoch kilometrov, nechajte ich na
rovnakej strane vozidla, aby sa
nezmenil smer ich otáčania.
UPOZORNENIE Pri výmene jednej
pneumatiky skontrolujte, či sa odoberie
z predchádzajúceho ráfika, spolu s
ventilom aj snímač tlaku pneumatiky
(TPMS).
247F1A0240
248
ÚDRÎBA A STAROSTLIVOSË

POZOR!
198) Pamätajte aj na to, že od aj od
správneho tlaku pneumatík závisí,
ako sedí auto na ceste.
199) Príliš nízky tlak vyvoláva
prehriatie pneumatiky a vzniká tak
možnosť závažného poškodenia
pneumatiky.
200) Nevymieňajte pneumatiky do
kríža, nemeňte ich z pravej strany
na ľavú a naopak.
201) Nelakujte ráfiky kolies zo
zliatiny, pokiaľ si to vyžaduje
teploty vyššie ako 150°C. Mohli by
sa tým zhoršiť mechanické
vlastnosti kolies.
GUMENÉ POTRUBIA
Pri údržbe ohybných gumených trubíc v
brzdovom a napájacom zariadení
úzkostlivo dodržujte pokyny uvedené v
tomto manuáli „Programu plánovanej
údržby", v tejto kapitole.
Ozón, vysoké teploty a dlhší nedostatok
kvapaliny v zariadení môžu spôsobiť
stuhnutie a zlomenie trubíc s
následným možným únikom kvapaliny.
Z tohto dôvodu je potrebná pozorná
kontrola.
STIERAČ
GUMIČKY STIERAČA
Pravidelne čistite gumovú časť,
používajte vhodné výrobky,
odporúčame TUTELA PROFESSIONAL
SC 35.
Vymeňte stierače, ak je gumový pásik
zdeformovaný alebo opotrebovaný.
V každom prípade sa odporúčajú meniť
asi raz za rok.
Niektoré jednoduché rady môžu znížiť
možnosť poškodenia stieracích
gumičiek:
❒ak je teplota pod nulou, skontrolujte,
či sa gumená časť neprimrazila ku
sklu. Ak je to potrebné, použite
rozmrazovací prostriedok;
❒odstráňte nahromadený sneh z okna:
chránia sa tým stierače a zabráni sa
prehriatiu elektrického motorčeka;
❒stierače nezapínajte na suchom
prednom a zadnom skle.
202)
249

Výmena gumičiek
stierača
54)
Postupujte nasledujúcim spôsobom:
❒zdvihnite rameno stierača, stlačte
jazýček A obr. 248 na ukotvovacej
pružine a vyberte gumičku;
❒novú stieraciu gumičku namontujte
vložením lišty do príslušného otvoru
ramena a skontrolujte, či je
zablokovaná;
❒sklopte rameno stierača na čelné
sklo.OSTREKOVAČE
Čelné sklo (ostrekovač)
obr. 249
Ak prúd vody nevytryskne, skontrolujte
najprv, či je v nádrži ostrekovača
kvapalina (pozrite časť „Kontrola hladín”
v tejto kapitole).
Následne skontrolujte, či otvory nie sú
upchané, prípadne ich očistite
pomocou špendlíka.
Prúdy ostrekovača sa orientujú
nastavením sklonu ostrekovačov
pomocou skrutkovača so zrezanou
hranou.
Prúdy vody musia smerovať do
približne 1/3 výšky skla.OSTREKOVAČ
SVETLOMETOV
Pravidelne kontrolujte celistvosť a
čistotu ostrekovačov.
Ostrekovanie svetlometov sa zapne
automaticky, keď sa pri zapnutých
stretávacích svetlách zapne umývanie
čelného skla.
POZOR!
202) Jazda s opotrebovanými
stieracími gumičkami na stierači
predstavuje veľké riziko, pretože
sa znižuje viditeľnosť v prípade
zlých poveternostných
podmienok.
UPOZORNENIE
54) Nezapínajte stierače, ak sú
stieracie gumičky z čelného skla
zdvihnuté.
248F1A0241249F1A0242
250
ÚDRÎBA A STAROSTLIVOSË

KAROSÉRIA
OCHRANA PROTI
ATMOSFÉRICKÝM
VPLYVOM
Hlavné príčiny korózie sú nasledujúce:
❒znečistenie ovzdušia;
❒slanosť a vlhkosť atmosféry
(prímorské oblasti alebo oblasti s
teplou vlhkosťou);
❒sezónne podmienky ročných období.
Takisto sa nesmie podceniť abrazívna
činnosť atmosférického prachu a
piesku, ktoré prenáša vietor, nečistôt a
kamienkov.
Fiat vo vašom vozidle využil najlepšie
technologické riešenia na účinnú
ochranu karosérie pred koróziou.
Hlavné sú tieto:
❒produkty a systémy lakovania, ktoré
poskytujú automobilu odolnosť voči
korózii a obrusovaniu;
❒použitie pozinkovaných plechov
(alebo potiahnutých), ktoré sú vysoko
odolné voči korózii;
❒nastriekanie podvozku, priestoru
motora, vnútra výrezov pre koleso
a iných častí pomocou voskových
produktov so zvýšenou ochrannou
schopnosťou;❒nastriekanie plastových materiálov s
ochrannou funkciou na najviac
vystavených miestach: pod dverami,
okraje, atď;
❒použitie „otvorených” puzdier kvôli
obmedzeniu kondenzácie a zbierania
vody, ktoré môžu prispieť k vytvoreniu
hrdze v ich vnútri.
ZÁRUKA NA VONKAJŠOK
VOZIDLA A PODVOZOK
Vozidlo poskytuje záruku voči perforácii
spôsobenej koróziou na akúkoľvek
originálnu súčiastku konštrukcie alebo
karosérie.
Pre všeobecné podmienky tejto záruky
si prosím pozrite Záručný list.
RADY PRE SPRÁVNU
STAROSTLIVOSŤ O
KAROSÉRIU
Lak
Lak nemá iba estetickú funkciu, takisto
ochraňuje plech.
V prípade poškrabaní alebo hlbokých
rýh odporúčame ihneď vykonať
potrebné malé opravy, aby sa vyhlo
tvorbe hrdze. Na opravy laku používajte
iba originálne produkty (pozri
„Identifikačný štítok farby karosérie" v
kapitole „Technické údaje").Normálna údržba farby spočíva v
umývaní, ktorého pravidelnosť závisí od
podmienok a oblasti používania.
Napríklad, v oblastiach s veľkým
znečistením ovzdušia alebo pri jazde po
posolených cestách je vhodné umývať
vozidlo častejšie.
Pri správnom umývaní vozidla
postupujte nasledujúcim spôsobom:
❒zvlhčite karosériu prúdom vody
so slabým tlakom;
❒prejdite po karosérii s hubkou s
jemným roztokom čiastiaceho
prostriedku a pravidelne ju vyplákajte;
❒dobre prepláchnite vodou a osušte
prúdom vzduchu alebo semišovou
kožou.
V prípade čistenia vozidla v
automatickej umývarke, dodržiavajte
nasledujúce rady:
❒zo strechy odmontujte anténu, aby
ste zabránili jej poškodeniu;
❒čistenie je treba robiť pomocou vody
s pridaním roztoku čistiaceho
prostriedku;
❒poriadne opláchnite, aby ste sa vyhli
usadeniu zvyškov čistiaceho
prostriedku na karosérii a menej
viditeľných častiach.
55)
251

Počas sušenia sa venujte
predovšetkým častiam, ktoré vidno
menej, ako je napríklad priestor dverí,
okolie svetlometov, v ktorých sa voda
môže ľahko nazbierať. Odporúčame
nenechať hneď vozidlo v uzavretom
priestore, nechajte ho radšej na
otvorenom priestranstve, pomôžete tak
vyparovaniu vody.
Neumývajte vozidlo ak bolo na
priamom slnku alebo ak je kapota
motora horúca: môže sa poškodiť lesk
laku.
Vonkajšie plastové časti umývajte
rovnakým spôsobom, aký ste použili
pre bežné umývanie vozidla. Pokiaľ je to
len možné, vyhnite sa parkovaniu pod
stromami, živicové látky mnohých
druhov stromov prispievajú k matnému
vzhľadu laku a zvyšujú možnosť vzniku
korozívnych procesov.
UPOZORNENIE Výlučky vtákov musia
byť umyté okamžite a opatrne, pretože
ich kyslosť je mimoriadne agresívna.
5)
Okná
Na umývanie okien používajte špeciálne
saponáty. Používajte čisté utierky, aby
ste ich nepoškriabali alebo nezmenili ich
priehľadnosť.
UPOZORNENIE Nepoškoďte elektrické
odpory umiestnené vo vnútri zadného
okna, jemne ho pretrite v smere
odporov.
Motorový priestor
Na konci každého zimného obdobia
umyte priestor motora, dávajte pritom
pozor, aby ste priamo nezasiahli
prúdom vody elektronické centrály a
centrálu relé a poistiek na ľavej strane
priestoru motora (smer chodu). Pri tejto
činnosti sa obráťte na špecializované
servisy.
UPOZORNENIE Umývanie musí byť
uskutočnené, keď je studený motor a
kľúče sú v spínacej skrinke v polohe
STOP. Po skončení umývania
skontrolujte, či rôzne ochrany (napríklad
gumové uzávery alebo rôzne kryty) nie
sú posunuté alebo poškodené.Predné reflektory
UPOZORNENIE Pri umývaní plastových
rozptyľovacích tienidiel predných
svetlometov nepoužívajte aromatické
látky (napríklad benzín) alebo ketóny
(napríklad acetón).
UPOZORNENIE
55) Niektoré automatické zariadenia
na umývanie vozidiel sú vybavené
kefami starej generácie a/alebo
sú nedostatočne udržiavané a
môžu spôsobiť poškodenie laku a
uľahčiť tak vytváranie
mikroprasklín, kvôli ktorým potom
lak vyzerá matný/nejasný, najmä
v prípade tmavších farieb. Ak
by podobná situácia nastala, stačí
jemné naleštenie pomocou
špecializovaných prípravkov.
252
ÚDRÎBA A STAROSTLIVOSË
