2017 FIAT DUCATO BASE CAMPER Návod na použitie a údržbu (in Slovak)

Systém TPMS pokračuje v signalizácii
vodičovi stavu zníženia tlaku v
pneumatikách až do nápravy;
signalizácia bude pokračovať, až kým
tlak nebude zodpovedať alebo
nepresiahne predpísaný tlak pneumatík
za studena. Keď sa kontrolka
nízkeho tlaku pneumatík rozsvieti
neprerušovane, bude treba upraviť tlak,
aby sa dosiahla hodnota predpísaného
tlaku za studena. Po automatickej
aktualizácii systému kontrolka tlaku
pneumatík zhasne. Možno bude treba
jazdiť približne 20 minút pri rýchlosti
vyššej ako 20 km/h, aby systém TPMS
prijal túto informáciu.
POZNÁMKA
❒Systém TPMS nenahrádza normálny
servis a údržbu potrebné pri
starostlivosti o pneumatiky; neslúži
ani na signalizovanie poruchy na
niektorej pneumatike.
❒Systém TPMS sa preto nesmie
používať ako snímač tlaku počas
regulácie tlaku počas nafukovania
pneumatík.❒Jazda s nedostatočne nafúknutými
pneumatikami spôsobí ich prehriatie
a môže spôsobiť ich poruchu. Okrem
toho, nízky tlak znižuje účinnosť
spotreby a životnosť dezénu, naviac
môže ohroziť ovládanie vozidla a
účinnosť bŕzd vozidla.
❒TPMS nenahrádza správnu údržbu
pneumatík. Udržiavanie správneho
tlaku pneumatík má na starosti vodič,
a to meraním tlaku vhodným
manometrom a ich dofúknutím, aj v
prípade, kedy tlak neklesol na
hodnotu, ktorá by mohla spôsobiť
rozsvietenie kontrolky tlaku
pneumatík.
❒Systém TPMS signalizuje vodičovi
prípadný pokles tlaku v
pneumatikách. Ak tlak z akéhokoľvek
dôvodu klesne pod limit, vrátane
dôvodov nízkeho tlaku a normálneho
poklesu tlaku v pneumatike.
❒Sezónne zmeny teploty ovplyvňujú
tlak pneumatík.Systém TPMS používa bezdrôtové
zariadenia s elektronickými senzormi
namontovanými na ráfikoch kolies,
ktoré nepretržite kontrolujú hodnotu
tlaku pneumatík. Senzory namontované
na každom kolese sú súčasťou piestu
ventilu, vysielajú rôzne informácie od
pneumatík k prijímaciemu modulu,
výsledkom čoho je výpočet tlaku.
UPOZORNENIE Pravidelná kontrola a
udržiavanie správneho tlaku na
všetkých štyroch pneumatikách majú
veľký význam.
Upozornenie na nízky
tlak od kontrolného
systému pneumatík
V prípade sfúknutia jednej alebo
viacerých pneumatík systém
prostredníctvom rozsvietenia kontrolky
na prístrojovom paneli (spolu s
výstražným hlásením a zvukovým
signálom) na to upozorní vodiča.
V takom prípade čo najskôr zastavte
vozidlo, overte tlak každej pneumatiky a
nafúknite ich na predpísaný tlak za
studena. Systém sa aktualizuje
automaticky a po aktualizácii tlaku
pneumatík kontrolka tlaku zhasne.
Možno bude treba jazdiť približne 20
minút pri rýchlosti vyššej ako 20 km/h,
aby systém prijal informácie.
85

Poruchy fungovania
Systému TPMS
Porucha systému sa signalizuje
rozsvietením príslušnej kontrolky
,
ktorá najprv 75 sekúnd bliká, potom sa
rozsvieti neprerušovane, pričom môže
nastať niektorá z nasledujúcich situácií:
❒Rušenie spôsobené elektronickými
zariadeniami alebo blízkosťou
rádiových emisií s rovnakou vlnovou
dĺžkou ako majú senzory TPM.
❒Aplikácia tieniacich fólií, ktoré rušia
signály rádiových vĺn.
❒Prítomnosť snehu alebo ľadu na
kolesách alebo na blatníkoch.
❒Použitie snehových reťazí.
❒Použitie kolies/pneumatík bez
senzorov TPM.
❒Rezervné koleso nemá k dispozícii
kontrolný senzor tlaku pneumatík.
Preto tlak systému nie je
kontrolovaný systémom
❒Ak sa rezervné koleso namontuje
namiesto pneumatiky so tlakom
nižším ako je hraničný tlak, pri
naštartovaní zaznie zvukový signál a
rozsvieti sa kontrolka
.❒Pri oprave alebo výmene originálnej
pneumatiky alebo pri jej montáži
namiesto rezervného kolesa, systém
TPMS sa aktualizuje automaticky a
kontrolka zhasne, pokiaľ na žiadnej z
namontovaných pneumatík nie je
tlak nižší ako predpísaný. Možno
bude treba jazdiť približne 20 minút
pri rýchlosti vyššej ako 20 km/h, aby
systém TPMS prijal túto informáciu.UPOZORNENIA
POZOR!
69) Systém TPMS je optimalizovaný
pre pneumatiky s dodanými
originálnymi pneumatikami. Tlaky
a výstrahy TPMS boli definované
podľa veľkostí pneumatík
namontovaných na vozidle. Ak sa
používajú náhradné kolesá, ktoré
nemajú rovnaké miery, nie sú toho
istého typu a/alebo druhu, mohlo
by dôjsť k poruchám fungovania
systému alebo k poškodeniu
senzorov. Náhradné kolesá môžu
poškodiť senzor. Na pneumatiky
nepoužívajte lepidlá ani
vyvažovacie závažia, pokiaľ je
vozidlo vybavené systémom
TPMS, pretože by mohli poškodiť
senzory.
70) Ak systém signalizuje úbytok
tlaku na nejakej špecifickej
pneumatike, odporúča sa
skontrolovať tlak všetkých štyroch
pneumatík.
86
OBOZNAMENIE SA S VOZIDLOM

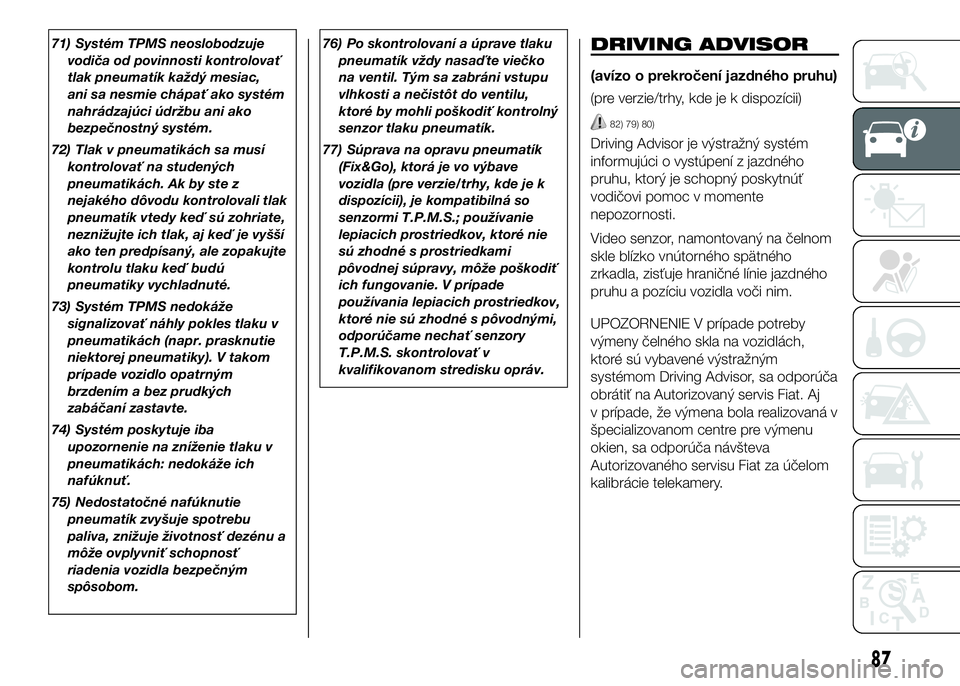

71) Systém TPMS neoslobodzuje
vodiča od povinnosti kontrolovať
tlak pneumatík každý mesiac,
ani sa nesmie chápať ako systém
nahrádzajúci údržbu ani ako
bezpečnostný systém.
72) Tlak v pneumatikách sa musí
kontrolovať na studených
pneumatikách. Ak by ste z
nejakého dôvodu kontrolovali tlak
pneumatík vtedy keď sú zohriate,
neznižujte ich tlak, aj keď je vyšší
ako ten predpísaný, ale zopakujte
kontrolu tlaku keď budú
pneumatiky vychladnuté.
73) Systém TPMS nedokáže
signalizovať náhly pokles tlaku v
pneumatikách (napr. prasknutie
niektorej pneumatiky). V takom
prípade vozidlo opatrným
brzdením a bez prudkých
zabáčaní zastavte.
74) Systém poskytuje iba
upozornenie na zníženie tlaku v
pneumatikách: nedokáže ich
nafúknuť.
75) Nedostatočné nafúknutie
pneumatík zvyšuje spotrebu
paliva, znižuje životnosť dezénu a
môže ovplyvniť schopnosť
riadenia vozidla bezpečným
spôsobom.76) Po skontrolovaní a úprave tlaku
pneumatík vždy nasaďte viečko
na ventil. Tým sa zabráni vstupu
vlhkosti a nečistôt do ventilu,
ktoré by mohli poškodiť kontrolný
senzor tlaku pneumatík.
77) Súprava na opravu pneumatík
(Fix&Go), ktorá je vo výbave
vozidla (pre verzie/trhy, kde je k
dispozícii), je kompatibilná so
senzormi T.P.M.S.; používanie
lepiacich prostriedkov, ktoré nie
sú zhodné s prostriedkami
pôvodnej súpravy, môže poškodiť
ich fungovanie. V prípade
používania lepiacich prostriedkov,
ktoré nie sú zhodné s pôvodnými,
odporúčame nechať senzory
T.P.M.S. skontrolovať v
kvalifikovanom stredisku opráv.DRIVING ADVISOR
(avízo o prekročení jazdného pruhu)
(pre verzie/trhy, kde je k dispozícii)
82) 79) 80)
Driving Advisor je výstražný systém
informujúci o vystúpení z jazdného
pruhu, ktorý je schopný poskytnúť
vodičovi pomoc v momente
nepozornosti.
Video senzor, namontovaný na čelnom
skle blízko vnútorného spätného
zrkadla, zisťuje hraničné línie jazdného
pruhu a pozíciu vozidla voči nim.
UPOZORNENIE V prípade potreby
výmeny čelného skla na vozidlách,
ktoré sú vybavené výstražným
systémom Driving Advisor, sa odporúča
obrátiť na Autorizovaný servis Fiat. Aj
v prípade, že výmena bola realizovaná v
špecializovanom centre pre výmenu
okien, sa odporúča návšteva
Autorizovaného servisu Fiat za účelom
kalibrácie telekamery.
87

FUNGOVANIE
Systém je vždy aktívny pri naštartovaní
vozidla, dá sa vypnúť alebo zapnúť
stlačením tlačidla A obr. 128 na
prístrojovej doske (pozrite opis nižšie).
Potvrdenie zapnutia oznámi rozsvietenie
led kontrolky LED na tlačidle a hlásenie
zobrazené na displeji prístrojového
panela.
Pri zapnutom systéme bude kontrolka
led na príslušnom tlačidle vypnutá.
Po prípadnom vypnutí zo strany
používateľa sa potvrdenie zapnutia
systému signalizuje neprerušovaným
rozsvietením kontrolky LED na tlačidle a
príslušným hlásením na displeji.Systém sa aktivuje pri každom cykle
kľúča vozidla a spúšťa rozpoznávanie
prevádzkových podmienok (podmienka
je signalizovaná vodičovi rozsvietením
2 kontroliek smeroviek
ana
prístrojom paneli).
Keď systém rozpozná prevádzkové
podmienky, aktivuje sa, teda bude
napomáhať vodičovi zvukovými a
vizuálnymi signálmi. Následne 2
kontrolky smeroviek
ana
prístrojovom paneli zhasnú, aby
nedochádzalo k nadmerným
signalizáciám v mestských centrách
alebo pri pomalej jazde na cestách
s výmoľmi.
UPOZORNENIE V prípade, že
prevádzkové podmienky skončili,
systém zostane zapnutý, ale nebude
aktívny. Bude nasledovať signalizácia
vodičovi v podobe neprerušovaného
rozsvietenia 2 kontroliek smeroviek
a
na prístrojovom paneli.
OPERAČNÉ PODMIENKY
AKTIVÁCIE
Po zapnutí sa systém stane aktívnym
výhradne za prítomnosti nasledovných
podmienok:
❒smer jazdy dopredu (nie pri zaradenej
spiatočke);
❒systém nezistil poruchy;❒prebieha kalibrácia;
❒rýchlosť vozidla je v intervale 60 km/h
až po maximálnu rýchlosť vozidla;
❒prítomnosť viditeľných hraničných a
neporušených línií na oboch
stranách;
❒primerané podmienky viditeľnosti;
❒priamočiara cesta alebo zákruty bez
ostrých uhlov;
❒dostatočný výhľad na veľkú
vzdialenosť (bezpečnostná
vzdialenosť od vozidla idúceho
vpredu);
❒pri vybočení z jazdného pruhu nie sú
zapnuté smerovky (napr. pri vybočení
z pravého jazdného pruhu zapnutá
pravá smerovka);
❒nepretržitá jazda vozidla v blízkosti
naznačených jazdných pruhov
(trajektória vozidla je rovnobežná s
naznačenými pruhmi);
❒neudržanie polohy vozidla v tesnej
blízkosti čiary jazdného pruhu.
128F1A0322
88
OBOZNAMENIE SA S VOZIDLOM

AKTIVÁCIA/VYPNUTIE
SYSTÉMU
Keď je systém aktívny a vozidlo sa
priblíži k jednej z bočných hraničných
línií jazdného pruhu alebo k niektorému
z 2 vyznačených jazdných pruhov,
vodiča na to upozorní zvukový signál
(zo smeru prekročenia jazdného pruhu,
pokiaľ je prítomný rádiového a
navigačného systému) spolu s
rozsvietením príslušnej kontrolky
smerovky (
alebo).
V prípade, že vodič zapne smerovku,
aby z vlastnej vôle zmenil jazdný pruh
alebo predbiehal, systém výstrahu
vodičovi vypne.
Ak vodič pokračuje v dobrovoľnej
zmene pruhu, systém preruší varovný
signál, ale ostane povolený, pokiaľ
sa nevyskytnú podmienky vyžadujúce si
jeho zásah alebo aktívny, pokiaľ si
premávka vynúti jeho zásah (pozrite
odsek nižšie).VYPNUTIE SYSTÉMU
Manuálny spôsob
Systém sa dá vypnúť stlačením tlačidla
A obr. 128 nachádzajúcom sa na
ovládacom paneli.
Potvrdenie o vypnutí systému sa
signalizuje rozsvietením kontrolky LED
na tlačidle a zobrazením hlásenia na
displeji.
Automatický spôsob
Systém sa vypne automaticky v prípade
aktivácie systému Start&Stop. Po
naštartovaní a rozjazde vozidla
sa systém opäť aktivuje a overí nové
podmienky prevádzky.
PORUCHA SYSTÉMU
V prípade poruchy systém signalizuje
vodičovi anomáliu hlásením na displeji
prístrojovej dosky a zvukovým
signálom, ako aj rozsvietením príslušnej
ikony
na displeji (pre verzie/trhy,
kde je k dispozícii).UPOZORNENIA
Výstraha o prekročení jazdného pruhu
nie je schopná fungovať následne
po preťažení a pokiaľ nie je úplne
vyvážený.
Fungovanie systému môže byť
negatívne ovplyvnené, v niektorých
prípadoch, tvarom terénu/úsekom
cesty, po ktorej sa jazdí (napríklad pri
vyvýšeninách), za nepriaznivých
podmienok viditeľnosti (napríklad hmla,
dážď, sneh), pri podmienkach
vonkajšieho osvetlenia (napr. oslnenie,
tma), pri nedostatočnom vyčistení, aj
čiastočnom, čelného skla alebo pri jeho
poškodení v miestach, kde je
telekamera.
Výstraha o prekročení jazdného pruhu
nie je schopná fungovať následne
po chybnom fungovaní týchto
bezpečnostných systémov ABS, ESP,
ASR a Traction Plus.
Fungovanie systému môže byť
negatívne ovplyvnené za nepriaznivých
podmienok viditeľnosti (napríklad hmla,
dážď, sneh), pri podmienkach
vonkajšieho osvetlenia (napr. oslnenie,
tma), pri nedostatočnom vyčistení, aj
čiastočnom, čelného skla alebo pri jeho
poškodení v miestach, kde je
telekamera.
89

Oblasť čelného skla prislúchajúca
telekamere nesmie byť čiastočne ani
úplne zakrytá predmetmi (napr. nálepky,
ochranná fólia, atď...).
POZOR!
78) Ak by zmena zaťaženia vozidla
spôsobilo silné naklonenie
kamery, systém by sa mohol
dočasne vyradiť z funkcie, aby sa
umožnila automatická kalibrácia
kamery.
79) Upozornenie o prekročení
jazdného pruhu nepredstavuje
automatické riadenie a
nenahrádza vodiča a jeho kontrolu
nad vozidlom. Vodič je osobne
zodpovedný za udržanie vhodnej
pozornosti pri dopravných a
cestných podmienkach a
kontrolovanie bezpečnej dráhy
vozidla.
80) Pri slabo vyznačených,
prekrývajúcich sa alebo
chýbajúcich hraničných čiarach
systém nemusí byť úplne funkčný:
v tomto prípade bude systém
Driving Advisor vypnutý.
90
OBOZNAMENIE SA S VOZIDLOM

PREHĽADNÁ TABUĽKA SIGNALIZÁCIÍ POČAS POUŽÍVANIA DRIVING ADVISOR
Stav kontrolky LED
na tlačidleHlásenie na displejiStav symbolu na
displejiZvuková signalizácia Význam
Vypnutá – – –systém aktivovaný
(automaticky pri
každom cykle kľúča)
VypnutáDriving Advisor
zapnutýkontrolky
a
svietia neprerušovane-systém aktívny, ale bez
rozpoznania
prevádzkových
podmienok
VypnutáDriving Advisor
zapnutý--systém je zapnutý a
rozpoznal prevádzkové
podmienky: systém je
schopný vysielať
výstražné signály
Vypnutá -kontrolka
blikáánosystém je aktívny a
rozpoznal prevádzkové
podmienky: upozorní
na vzdialenie sa od
ľavej línie
Vypnutá -kontrolka
blikáánosystém je aktívny a
rozpoznal prevádzkové
podmienky: upozorní
na vzdialenie sa od
pravej línie
91

Stav kontrolky LED
na tlačidleHlásenie na displejiStav symbolu na
displejiZvuková signalizácia Význam
Zapnutá Driving Advisor vypnutý - nieSystém bol vypnutý
manuálne
ZapnutáDriving Advisor nie je
dostupný - pozrite
návodkontrolka poruchy
ánoporucha systému:
obráťte sa na
Autorizovaný servis
Fiat
ZapnutáDriving Advisor nie je
dostupný - očistite
prednú telekamerukontrolka poruchy
ánoporucha systému:
očistite čelné sklo
92
OBOZNAMENIE SA S VOZIDLOM
