2017 FIAT DUCATO BASE CAMPER Návod na použitie a údržbu (in Slovak)

VERZIA S DVOJITOU KABÍNOU
Rozmery sú vyjadrené v mm a týkajú sa vozidla vybaveného dodanými pneumatikami.
Výška je uvedená pre vyložené vozidlo.
259F1A0368
276

DVOJITÁ KABÍNA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Rozmery sa menia na základe rôznych verzií vo vyššie uvedených obmedzeniach
277
TECHNICKÉ ÚDAJE

VÝKONY
Maximálne prípustné hodnoty po prvom období používania vozidla v km/hod.
110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
DODÁVKA
(okrem
výbavy pre
voľný čas)CH1 - MH1 145 148 155 161161 (*) / 171
(**)
MH2 - LH2 -
XLH2142 143 150 157160 (*) / 166
(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*) / 161
NÁKLADNÉ
VOZIDLÁ SO
SKRIŇOU / S
KABÍNOU /
KARAVAN / S
PLOŠINOU
(okrem
výbavy pre
voľný čas)CH1
145 148 155 157161 (*) / 171
(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Verzia pre určené trhy
(*) Ponuka Maxi
(**) 161 km/h pre pneumatiky 16"
278

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
S KABÍNOU/
KARAVAN
(Výbava pre
voľný čas)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
DODÁVKA
(Výbava pre
voľný čas)CH1 - MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3-LH3-
XLH3
(#) Verzia pre určené trhy
279
TECHNICKÉ ÚDAJE

HMOTNOSTI
HMOTNOSTI DODÁVKOVÝCH VOZIDIEL
Verzie PTT 2800 kg (*) Verzie PTT 3510 kg (*)
110 (**) /130/150 Multijet 110 (**) /130/150 Multijet
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1845 ÷ 1860 1860 ÷ 2000
Maximálne povolené zaťaženie (°)
– predná náprava: 1630 1850
– zadná náprava: 1650 2000
– celkom: 2800 3510
Ťahané náklady
– brzdený príves: 2000 2500
– nebrzdený príves: 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100
(*) Uvedené hodnoty sa týkajú dodávkových vozidiel vybavených sklami so stredným aj dlhým rázvorom, s vysokou aj nízkou bočnou stranou.
(**) Verzia pre určené trhy
(°) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá používateľ.
280

HMOTNOSTI DODÁVKOVÝCH VOZIDIEL
Verzie PTT 3000 kg (*) 115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Maximálne povolené zaťaženie (°)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Uvedené hodnoty sa týkajú dodávkových vozidiel vybavených sklami so stredným aj dlhým rázvorom, s vysokou aj nízkou bočnou stranou.
(**) Verzia pre určené trhy
(°) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá používateľ.
281
TECHNICKÉ ÚDAJE

HMOTNOSTI DODÁVKOVÝCH VOZIDIEL
Verzie PTT 3300 kg (*) 115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Maximálne povolené zaťaženie (°)
– predná náprava: 1750 1750 1750 ÷ 1800
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Uvedené hodnoty sa týkajú dodávkových vozidiel vybavených sklami so stredným aj dlhým rázvorom, s vysokou aj nízkou bočnou stranou.
(**) Verzia pre určené trhy
(°) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá používateľ.
282

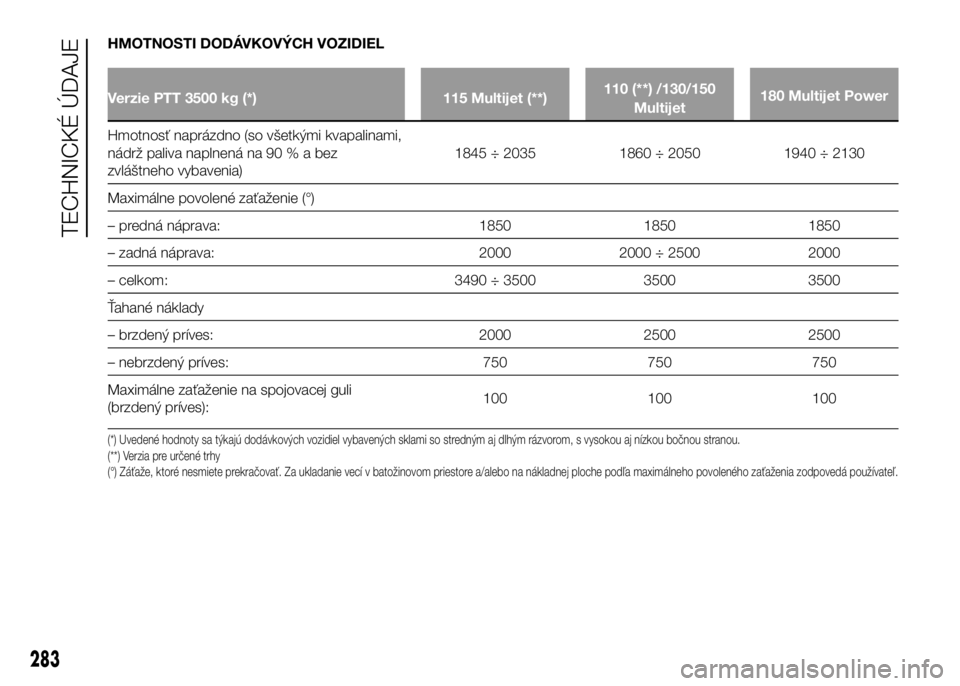

HMOTNOSTI DODÁVKOVÝCH VOZIDIEL
Verzie PTT 3500 kg (*) 115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Maximálne povolené zaťaženie (°)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 ÷ 2500 2000
– celkom: 3490 ÷ 3500 3500 3500
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Uvedené hodnoty sa týkajú dodávkových vozidiel vybavených sklami so stredným aj dlhým rázvorom, s vysokou aj nízkou bočnou stranou.
(**) Verzia pre určené trhy
(°) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá používateľ.
283
TECHNICKÉ ÚDAJE
