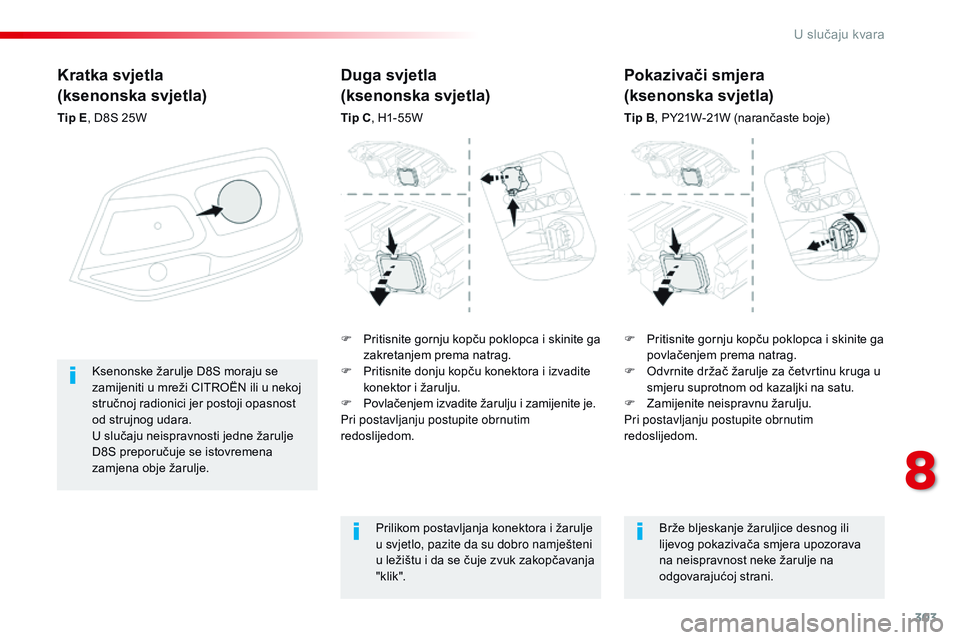

Kratka svjetla
(ksenonska svjetla)
Tip E, D8S 25W
F
P
ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
Ksenonske žarulje D8S moraju se
zamijeniti u mreži CITROËN ili u nekoj
stručnoj radionici jer postoji opasnost
od strujnog udara.
U slučaju neispravnosti jedne žarulje
D8S preporučuje se istovremena
zamjena obje žarulje.
Duga svjetla
(ksenonska svjetla)
Tip C
, H1-55W
Prilikom postavljanja konektora i žarulje
u svjetlo, pazite da su dobro namješteni
u ležištu i da se čuje zvuk zakopčavanja
" k lik ". Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava
na neispravnost neke žarulje na
odgovarajućoj strani.
Pokazivači smjera
(ksenonska svjetla)
Tip B
, PY21W-21W (narančaste boje)
F

P

ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F

P

ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F

P

ovlačenjem izvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara

304
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

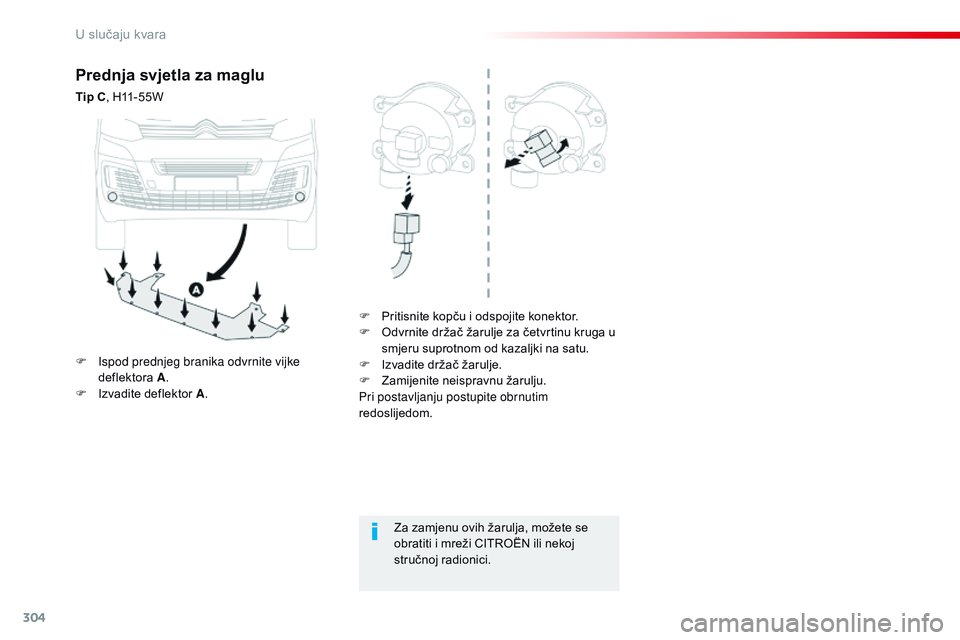

Prednja svjetla za maglu
Tip C, H11-55W
F
P
ritisnite kopču i odspojite konektor.
F

O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

I
zvadite držač žarulje.
F

Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja, možete se
obratiti i mreži CITROËN ili nekoj
stručnoj radionici.
F

I
spod prednjeg branika odvrnite vijke
deflektora A.
F

I
zvadite deflektor A .
U slučaju kvara

305
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

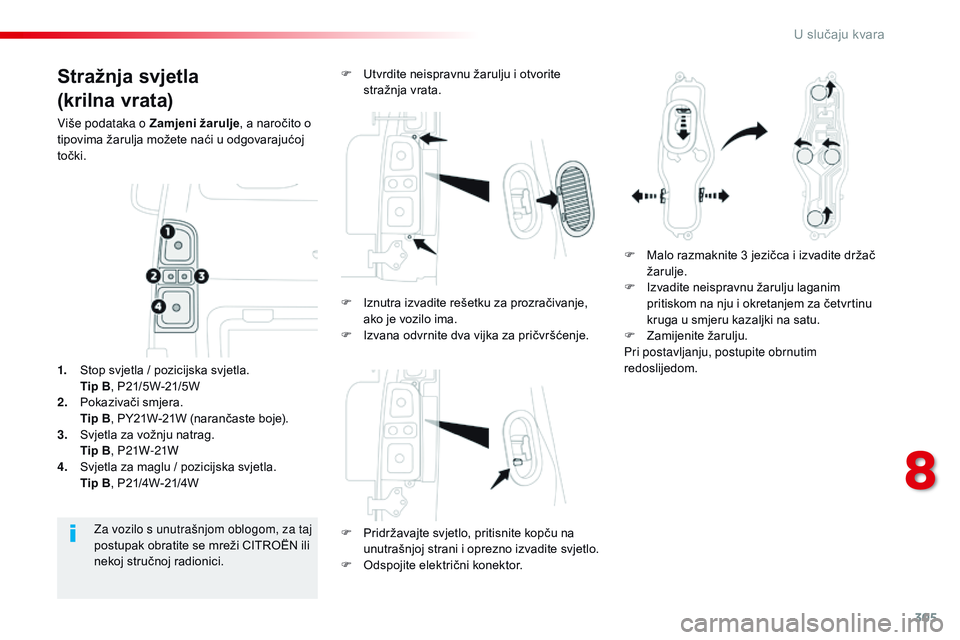

Stražnja svjetla
(krilna vrata)
Više podataka o Zamjeni žarulje, a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
F

P
ridržavajte svjetlo, pritisnite kopču na
unutrašnjoj strani i oprezno izvadite svjetlo.
F

O
dspojite električni konektor.
Za vozilo s unutrašnjom oblogom, za taj
postupak obratite se mreži CITROËN ili
nekoj stručnoj radionici.
1.
S

top svjetla / pozicijska svjetla.
T

ip B, P21/5W-21/5W
2.
P

okazivači smjera.
T

ip B, PY21W-21W (narančaste boje).
3.
S

vjetla za vožnju natrag.
T

ip B, P21W-21W
4.
S

vjetla za maglu / pozicijska svjetla.
T

ip B, P21/4W-21/4W F

U
tvrdite neispravnu žarulju i otvorite
stražnja vrata.
F
M
alo razmaknite 3 jezičca i izvadite držač
žarulje.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
F

I
znutra izvadite rešetku za prozračivanje,
ako je vozilo ima.
F

I
zvana odvrnite dva vijka za pričvršćenje.
8
U slučaju kvara

306
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016
Svjetla registarske pločice
(krilna vrata)
Tip A, W5W-5W
F

S

kinite plastični poklopac tankim
odvijačem.
F

G

urnite svjetlo prema van kroz otvor i
pomoću odvijača.
F

O

dspojite električni konektor.
F

I

zvadite svjetlo.
F

O

dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

Z

amijenite neispravnu žarulju.
Pri postavljanju, pritiskom utaknite svjetlo.

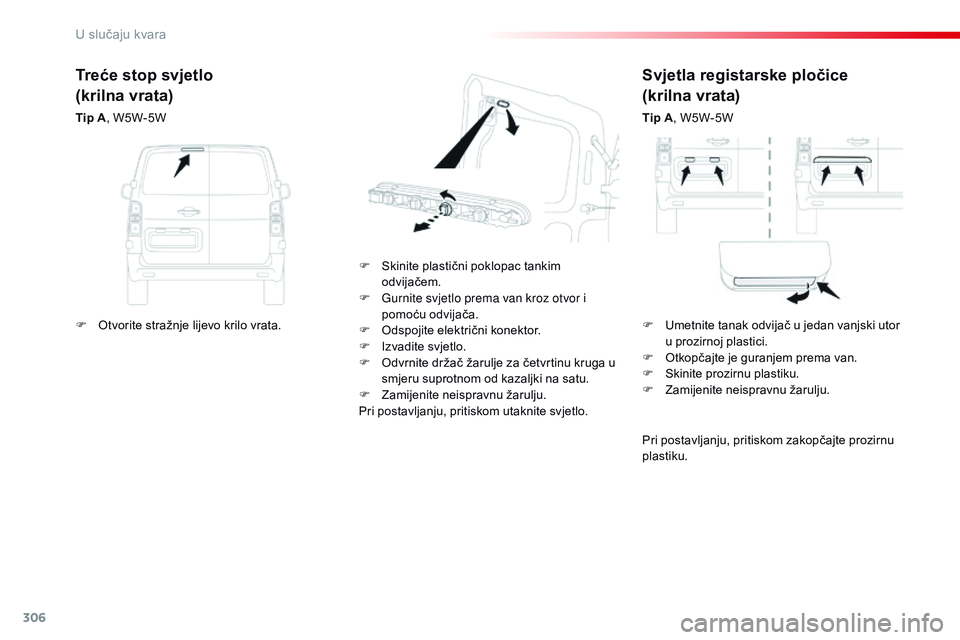

Treće stop svjetlo
(krilna vrata)
Tip A , W5W-5W
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku.
F

O
tvorite stražnje lijevo krilo vrata. F

U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F

O
tkopčajte je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
U slučaju kvara

307
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

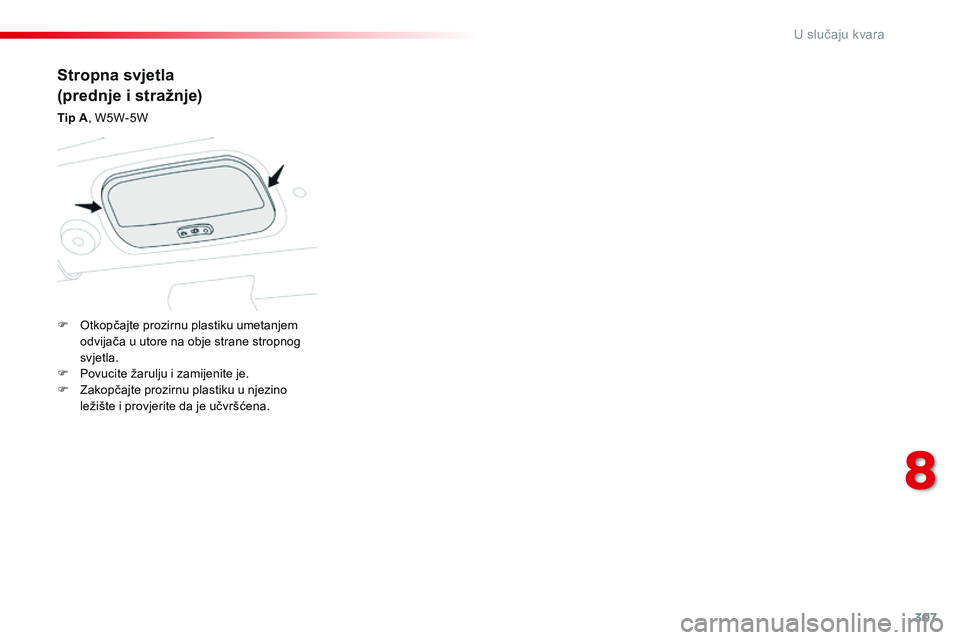

Stropna svjetla
(prednje i stražnje)
Tip A, W5W-5W
F
O
tkopčajte prozirnu plastiku umetanjem
odvijača u utore na obje strane stropnog
svjetla.
F

P
ovucite žarulju i zamijenite je.
F

Z
akopčajte prozirnu plastiku u njezino
ležište i provjerite da je učvršćena.
8
U slučaju kvara

308
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

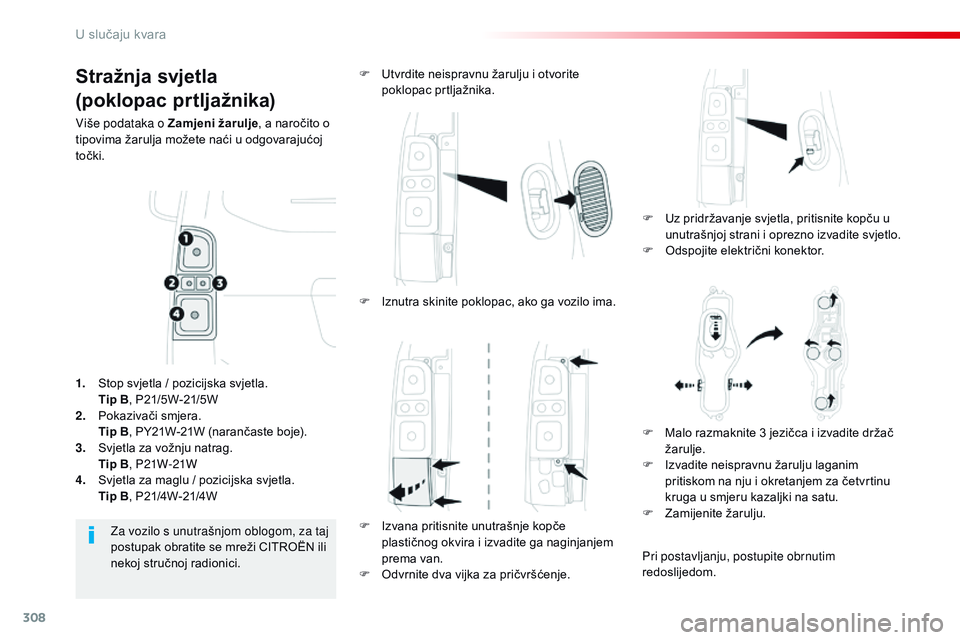

Stražnja svjetla
(poklopac prtljažnika)
Više podataka o Zamjeni žarulje, a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
F

U
z pridržavanje svjetla, pritisnite kopču u
unutrašnjoj strani i oprezno izvadite svjetlo.
F

O
dspojite električni konektor.
F

U
tvrdite neispravnu žarulju i otvorite
poklopac prtljažnika.
Za vozilo s unutrašnjom oblogom, za taj
postupak obratite se mreži CITROËN ili
nekoj stručnoj radionici.
1.
S

top svjetla / pozicijska svjetla.
T

ip B, P21/5W-21/5W
2.
P

okazivači smjera.
T

ip B, PY21W-21W (narančaste boje).
3.
S

vjetla za vožnju natrag.
T

ip B, P21W-21W
4.
S

vjetla za maglu / pozicijska svjetla.
T

ip B, P21/4W-21/4W F

I
znutra skinite poklopac, ako ga vozilo ima.
F

I
zvana pritisnite unutrašnje kopče
plastičnog okvira i izvadite ga naginjanjem
prema van.
F

O
dvrnite dva vijka za pričvršćenje.F

M
alo razmaknite 3 jezičca i izvadite držač
žarulje.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
U slučaju kvara

309
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku.
F

O

tkopčajte oblogu na oba kraja okretanjem
odozdo prema gore.
F

P

ovucite oblogu za otkopčavanje središnjih
kopči i skinite je.
F

G

urnite svjetlo prema van kroz otvor i
pomoću odvijača.
F

O

dspojite električni konektor.
F

I

zvadite svjetlo.
F

O

dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

Z

amijenite neispravnu žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Prilikom postavljanja svjetla i obloge, pritisnite
ih odozgo da se zakopčaju.

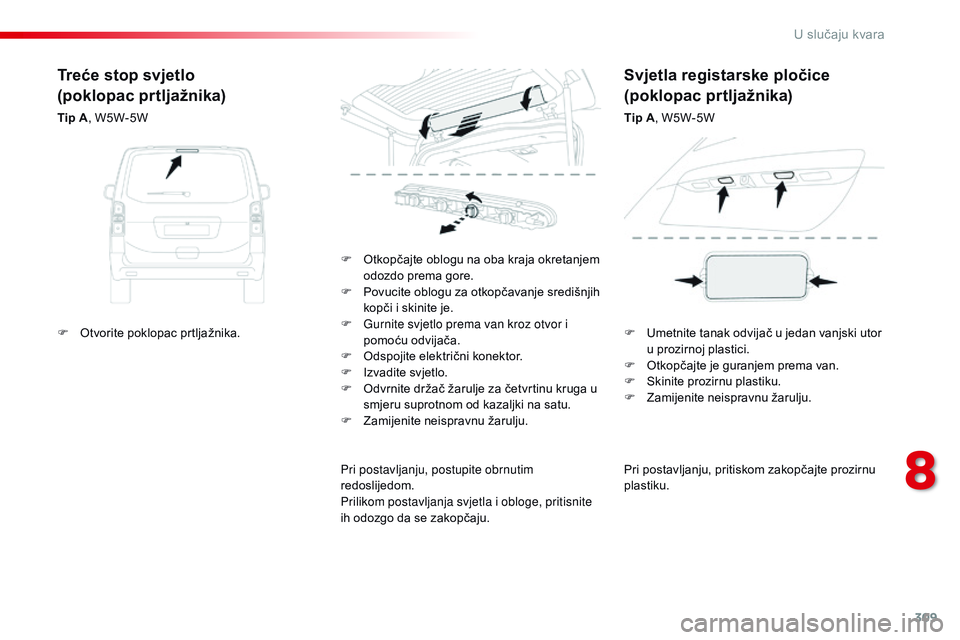

Treće stop svjetlo
(poklopac prtljažnika)
Tip A , W5W-5W
Svjetla registarske pločice
(poklopac prtljažnika)
Tip A, W5W-5W
F

O

tvorite poklopac prtljažnika. F

U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F

O
tkopčajte je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
8
U slučaju kvara

310
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

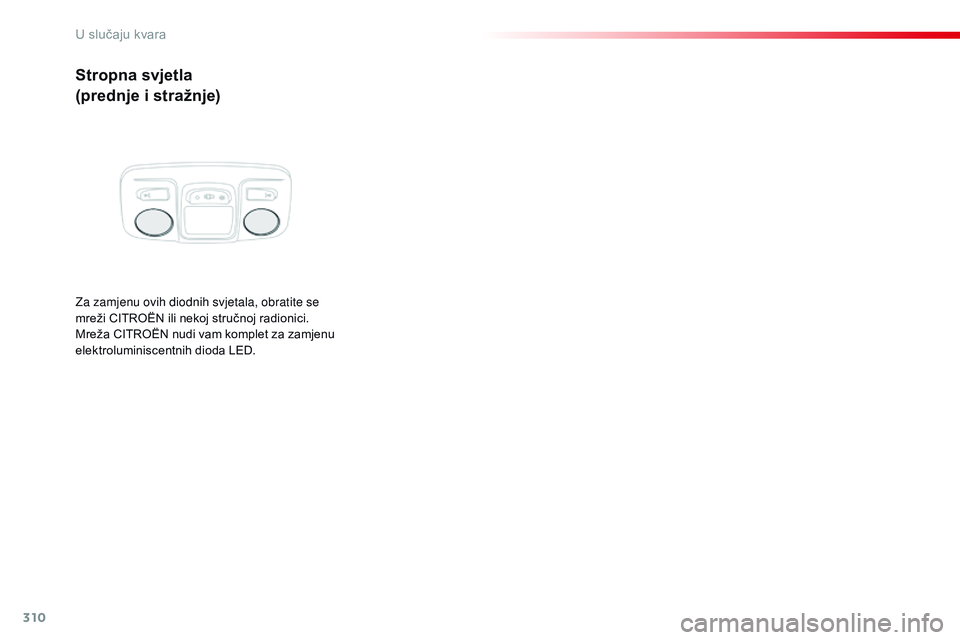

Stropna svjetla
(prednje i stražnje)
Za zamjenu ovih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenu
elektroluminiscentnih dioda LED.
