2017 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

103

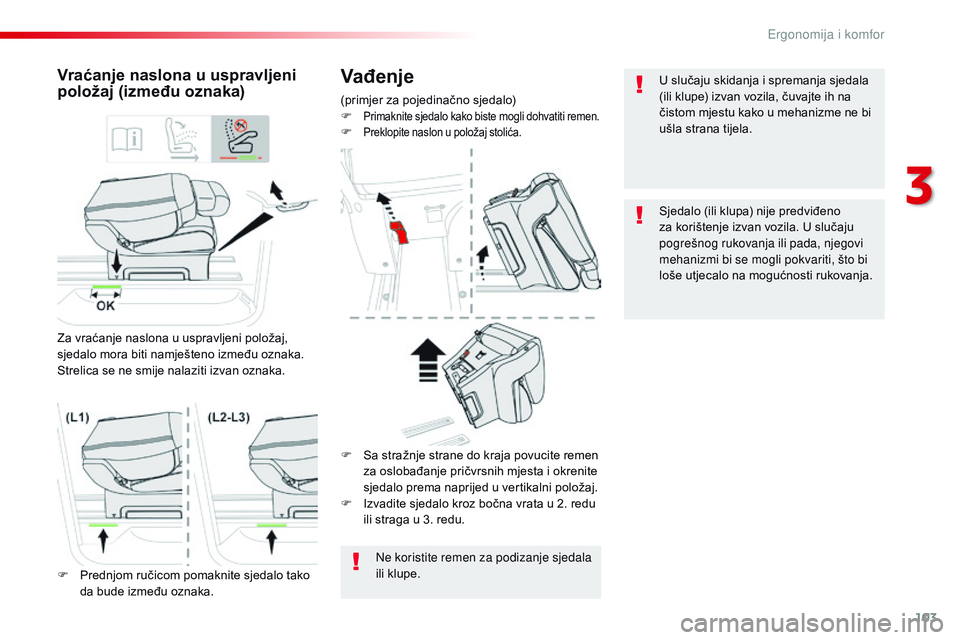

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Vađenje
(primjer za pojedinačno sjedalo)
F Primaknite sjedalo kako biste mogli dohvatiti remen.F Preklopite naslon u položaj stolića.
Vraćanje naslona u uspravljeni
položaj (između oznaka)
Za vraćanje naslona u uspravljeni položaj,
sjedalo mora biti namješteno između oznaka.
Strelica se ne smije nalaziti izvan oznaka.
Ne koristite remen za podizanje sjedala
ili klupe.
F

P
rednjom ručicom pomaknite sjedalo tako
da bude između oznaka. F

S
a stražnje strane do kraja povucite remen
za oslobađanje pričvrsnih mjesta i okrenite
sjedalo prema naprijed u vertikalni položaj.
F

I
zvadite sjedalo kroz bočna vrata u 2. redu
ili straga u 3. redu. U slučaju skidanja i spremanja sjedala
(ili klupe) izvan vozila, čuvajte ih na
čistom mjestu kako u mehanizme ne bi
ušla strana tijela.
Sjedalo (ili klupa) nije predviđeno
za korištenje izvan vozila. U slučaju
pogrešnog rukovanja ili pada, njegovi
mehanizmi bi se mogli pokvariti, što bi
loše utjecalo na mogućnosti rukovanja.
3
Ergonomija i komfor

104

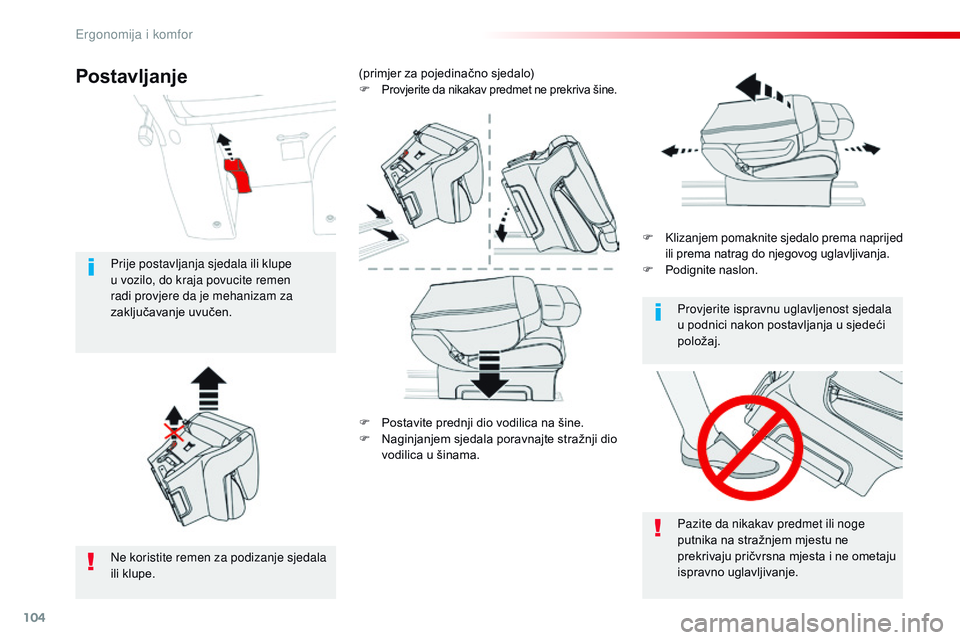

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
F Postavite prednji dio vodilica na šine.
F N aginjanjem sjedala poravnajte stražnji dio
vodilica u šinama. F

K
lizanjem pomaknite sjedalo prema naprijed
ili prema natrag do njegovog uglavljivanja.
F
P
odignite naslon.
(primjer za pojedinačno sjedalo)
F
Provjerite da nikakav predmet ne prekriva šine.
Pazite da nikakav predmet ili noge
putnika na stražnjem mjestu ne
prekrivaju pričvrsna mjesta i ne ometaju
ispravno uglavljivanje. Provjerite ispravnu uglavljenost sjedala
u podnici nakon postavljanja u sjedeći
položaj.
Ne koristite remen za podizanje sjedala
ili klupe. Prije postavljanja sjedala ili klupe
u vozilo, do kraja povucite remen
radi provjere da je mehanizam za
zaključavanje uvučen.
Postavljanje
Ergonomija i komfor

105

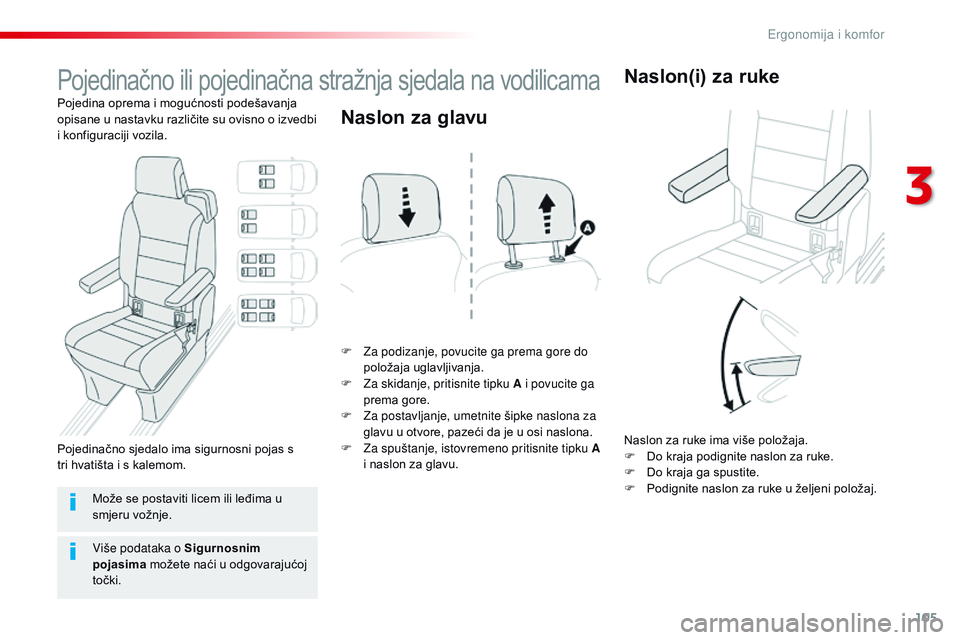

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Pojedinačno ili pojedinačna stražnja sjedala na vodilicama
Pojedina oprema i mogućnosti podešavanja
opisane u nastavku različite su ovisno o izvedbi
i konfiguraciji vozila.F

Z
a podizanje, povucite ga prema gore do
položaja uglavljivanja.
F

Z
a skidanje, pritisnite tipku A i povucite ga
prema gore.
F

Z
a postavljanje, umetnite šipke naslona za
glavu u otvore, pazeći da je u osi naslona.
F

Z
a spuštanje, istovremeno pritisnite tipku A
i naslon za glavu.
Naslon za glavu
Naslon za ruke ima više položaja.
F D o kraja podignite naslon za ruke.
F

D
o kraja ga spustite.
F

P
odignite naslon za ruke u željeni položaj.
Naslon(i) za ruke
Može se postaviti licem ili leđima u
smjeru vožnje.
Pojedinačno sjedalo ima sigurnosni pojas s
tri

hvatišta i s kalemom.
Više podataka o Sigurnosnim
pojasima možete naći u odgovarajućoj
točki.
3
Ergonomija i komfor

106

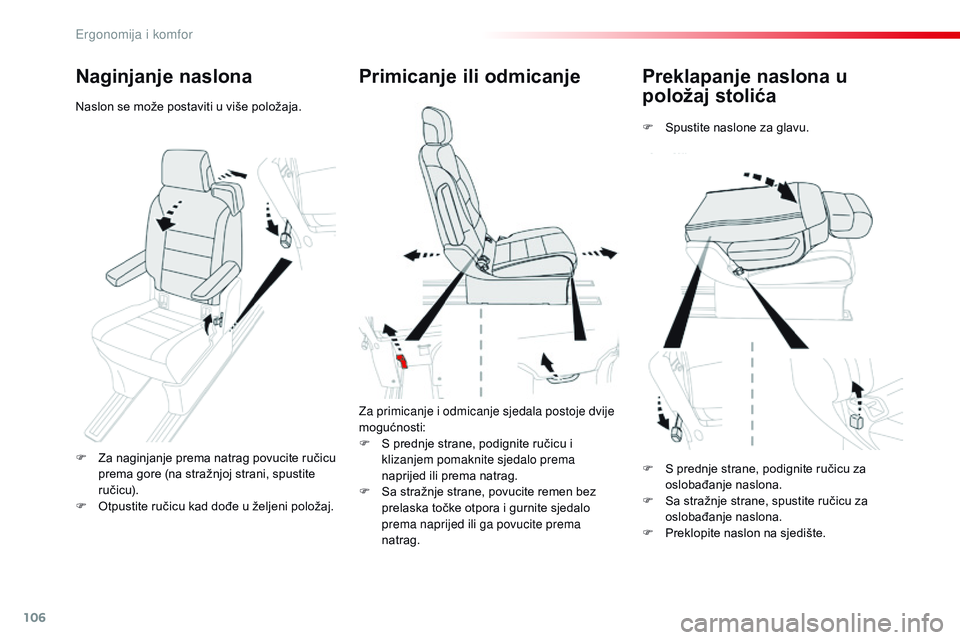

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Preklapanje naslona u
položaj stolića
F Spustite naslone za glavu.
Primicanje ili odmicanje
Za primicanje i odmicanje sjedala postoje dvije
mogućnosti:
F
S p
rednje strane, podignite ručicu i
klizanjem pomaknite sjedalo prema
naprijed ili prema natrag.
F

S
a stražnje strane, povucite remen bez
prelaska točke otpora i gurnite sjedalo
prema naprijed ili ga povucite prema
natrag.
Naginjanje naslona
Naslon se može postaviti u više položaja.
F

Z
a naginjanje prema natrag povucite ručicu
prema gore (na stražnjoj strani, spustite
r u č i c u).
F

O
tpustite ručicu kad dođe u željeni položaj. F

S p
rednje strane, podignite ručicu za
oslobađanje naslona.
F

S
a stražnje strane, spustite ručicu za
oslobađanje naslona.
F

P
reklopite naslon na sjedište.
Ergonomija i komfor

107

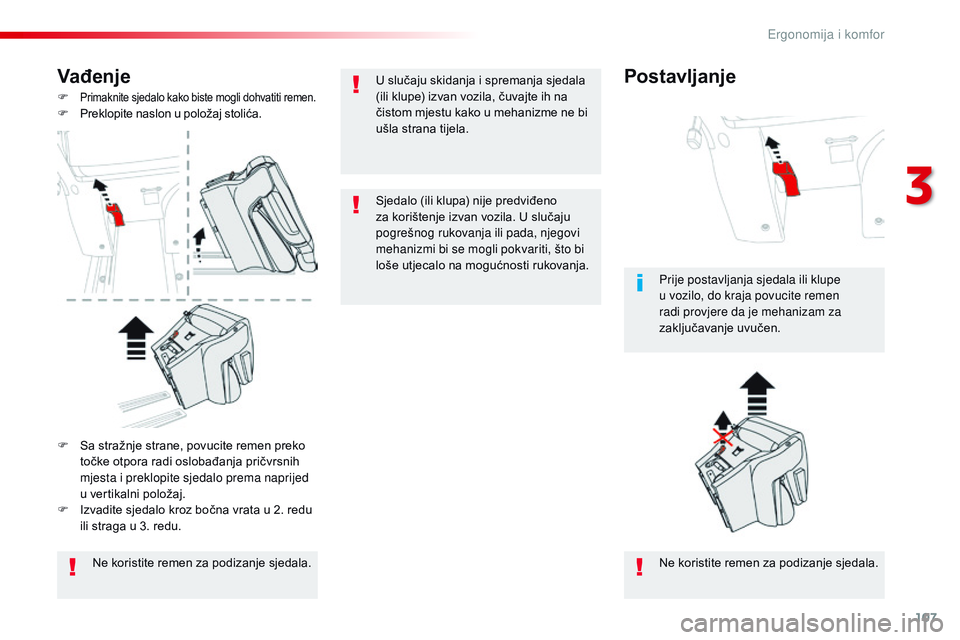

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Vađenje
F Primaknite sjedalo kako biste mogli dohvatiti remen.F Preklopite naslon u položaj stolića.Ne koristite remen za podizanje sjedala. Ne koristite remen za podizanje sjedala. Prije postavljanja sjedala ili klupe
u vozilo, do kraja povucite remen
radi provjere da je mehanizam za
zaključavanje uvučen.
F

S
a stražnje strane, povucite remen preko
točke otpora radi oslobađanja pričvrsnih
mjesta i preklopite sjedalo prema naprijed
u vertikalni položaj.
F

I
zvadite sjedalo kroz bočna vrata u 2. redu
ili straga u 3. redu.
PostavljanjeU slučaju skidanja i spremanja sjedala
(ili klupe) izvan vozila, čuvajte ih na
čistom mjestu kako u mehanizme ne bi
ušla strana tijela.
Sjedalo (ili klupa) nije predviđeno
za korištenje izvan vozila. U slučaju
pogrešnog rukovanja ili pada, njegovi
mehanizmi bi se mogli pokvariti, što bi
loše utjecalo na mogućnosti rukovanja.
3
Ergonomija i komfor

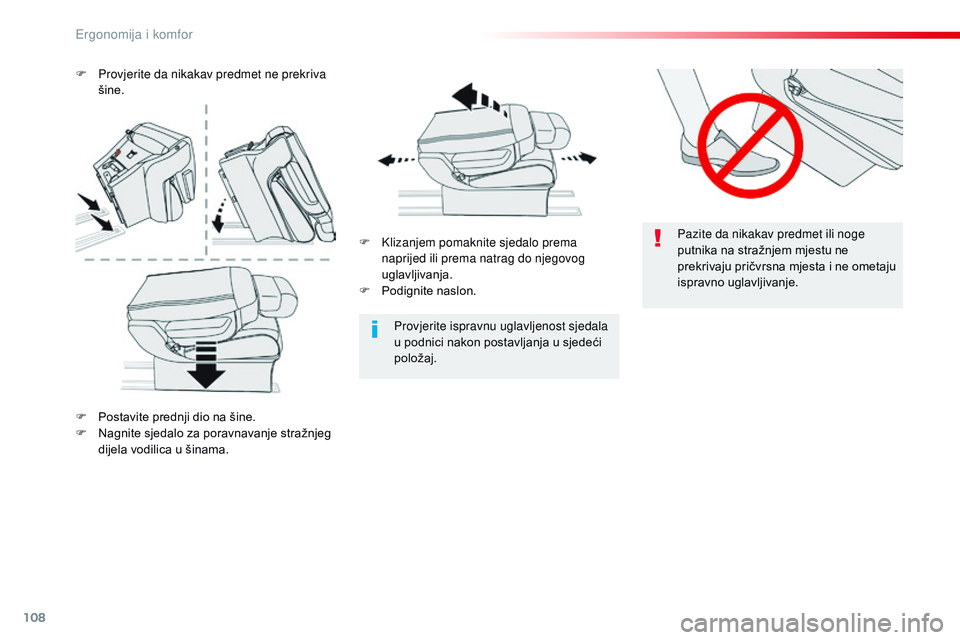

108
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Pazite da nikakav predmet ili noge
putnika na stražnjem mjestu ne
prekrivaju pričvrsna mjesta i ne ometaju
ispravno uglavljivanje.
Provjerite ispravnu uglavljenost sjedala
u podnici nakon postavljanja u sjedeći
položaj.
F
K
lizanjem pomaknite sjedalo prema
naprijed ili prema natrag do njegovog
uglavljivanja.
F

P

odignite naslon.
F

P

rovjerite da nikakav predmet ne prekriva
šine.
F

P

ostavite prednji dio na šine.
F

N

agnite sjedalo za poravnavanje stražnjeg
dijela vodilica u šinama.
Ergonomija i komfor

109

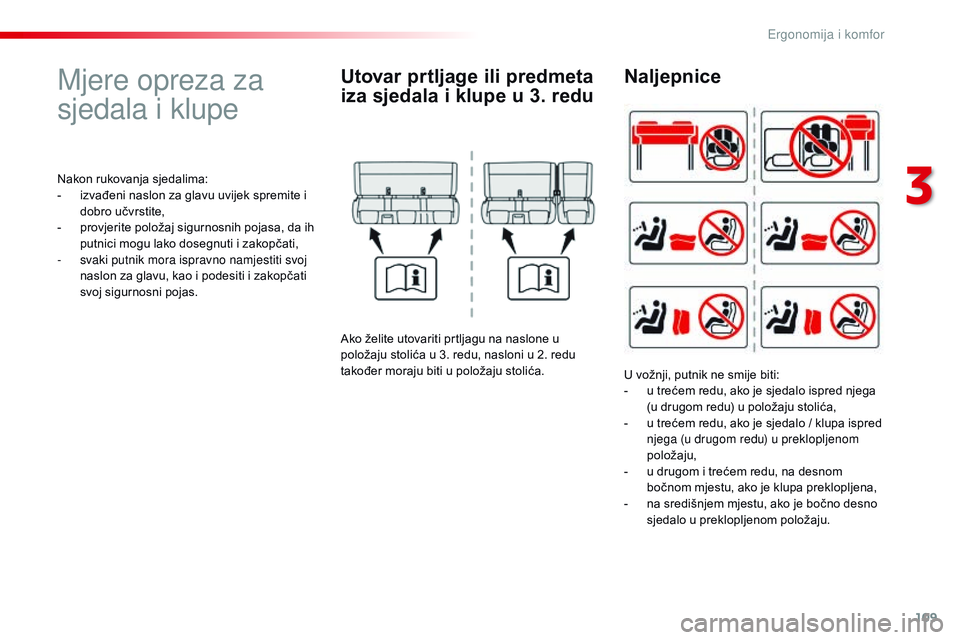

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Mjere opreza za
sjedala i klupe
Nakon rukovanja sjedalima:
- i zvađeni naslon za glavu uvijek spremite i
dobro učvrstite,
-

p
rovjerite položaj sigurnosnih pojasa, da ih
putnici mogu lako dosegnuti i zakopčati,
-

s
vaki putnik mora ispravno namjestiti svoj
naslon za glavu, kao i podesiti i zakopčati
svoj sigurnosni pojas.
Utovar prtljage ili predmeta
iza sjedala i klupe u 3. redu
Ako želite utovariti prtljagu na naslone u
položaju stolića u 3. redu, nasloni u 2. redu
također moraju biti u položaju stolića.
Naljepnice
U vožnji, putnik ne smije biti:
- u t rećem redu, ako je sjedalo ispred njega
(u drugom redu) u položaju stolića,
-

u t
rećem redu, ako je sjedalo / klupa ispred
njega (u drugom redu) u preklopljenom
položaju,
-

u d
rugom i trećem redu, na desnom
bočnom mjestu, ako je klupa preklopljena,
-

n
a središnjem mjestu, ako je bočno desno
sjedalo u preklopljenom položaju.
3
Ergonomija i komfor

110

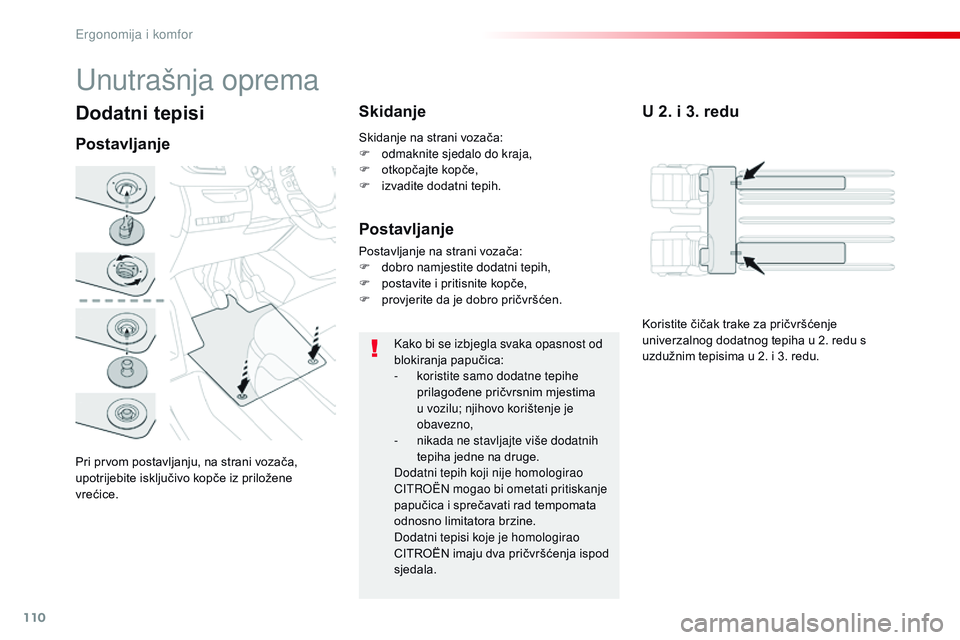

Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Dodatni tepisi
Pri prvom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene
vrećice.
PostavljanjeSkidanje
Kako bi se izbjegla svaka opasnost od
blokiranja papučica:
-

k
oristite samo dodatne tepihe
prilagođene pričvrsnim mjestima
u vozilu; njihovo korištenje je
obavezno,
-
nikada

ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
CITROËN mogao bi ometati pritiskanje
papučica i sprečavati rad tempomata
odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
CITROËN imaju dva pričvršćenja ispod
sjedala.
Skidanje na strani vozača:
F

o

dmaknite sjedalo do kraja,
F

o

tkopčajte kopče,
F

i

zvadite dodatni tepih.
Unutrašnja oprema
U 2. i 3. redu
Postavljanje
Postavljanje na strani vozača:
F d obro namjestite dodatni tepih,
F

p
ostavite i pritisnite kopče,
F

p
rovjerite da je dobro pričvršćen. Koristite čičak trake za pričvršćenje
univerzalnog dodatnog tepiha u 2. redu s
uzdužnim tepisima u 2. i 3. redu.
Ergonomija i komfor
