2017 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

127
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Najugodnije ćete se osjećati ako
vrijednost namjestite na oko 21. Ovisno
o vašim potrebama, možete namjestiti i
neku drugu vrijednost, u rasponu od 18
do 24.
Preporučuje se da razlika između lijeve i
desne strane ne bude veća od 3.

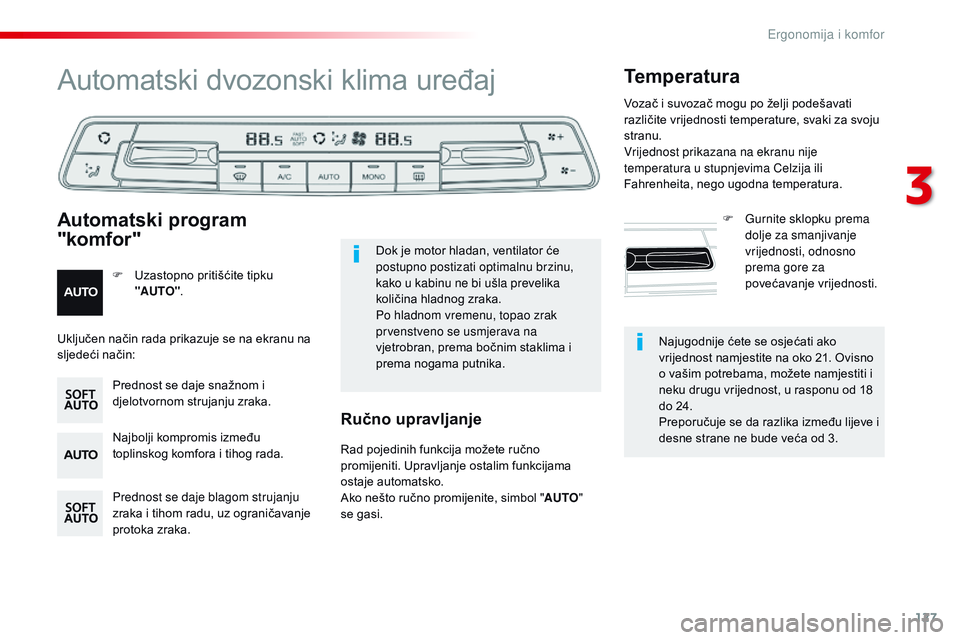

Automatski dvozonski klima uređaj
Najbolji kompromis između
toplinskog komfora i tihog rada.
Prednost se daje blagom strujanju
zraka i tihom radu, uz ograničavanje
protoka zraka. Prednost se daje snažnom i
djelotvornom strujanju zraka.
F
U
zastopno pritišćite tipku
"AUTO" .
Automatski program
"komfor" TemperaturaF Gurnite sklopku prema
dolje za smanjivanje
vrijednosti, odnosno
prema gore za
povećavanje vrijednosti.
Dok je motor hladan, ventilator će
postupno postizati optimalnu brzinu,
kako u kabinu ne bi ušla prevelika
količina hladnog zraka.
Po hladnom vremenu, topao zrak
prvenstveno se usmjerava na
vjetrobran, prema bočnim staklima i
prema nogama putnika.
Uključen način rada prikazuje se na ekranu na
sljedeći način:
Rad pojedinih funkcija možete ručno
promijeniti. Upravljanje ostalim funkcijama
ostaje automatsko.
Ako nešto ručno promijenite, simbol "AUTO"
se gasi.
Ručno upravljanje
Vozač i suvozač mogu po želji podešavati
različite vrijednosti temperature, svaki za svoju
stranu.
Vrijednost prikazana na ekranu nije
temperatura u stupnjevima Celzija ili
Fahrenheita, nego ugodna temperatura.
3
Ergonomija i komfor

128
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Program vidljivosti
F Pritisnite tipku "vidljivost" za
brže odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
F

P
onovo pritisnite tipku
" vidljivost " za isključivanje
programa.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zrak prema vjetrobranu i bočnim
staklima.
Ako kabinu želite maksimalno rashladiti
ili zagrijati, granična minimalna (14) ili
maksimalna (28) vrijednost može se
prekoračiti. F

G

urnite sklopku prema
dolje do prikaza "LO"
ili prema gore do
prikaza "HI" .
Nakon ulaska u vozilo, ako je
temperatura u kabini znatno niža ili viša
od ugodne temperature, nije potrebno
mijenjati prikazanu temperaturu kako
biste brže postigli željenu temperaturu.
Sustav će se automatski koristiti svim
svojim mogućnostima kako bi što prije
nadoknadio razliku u temperaturi.

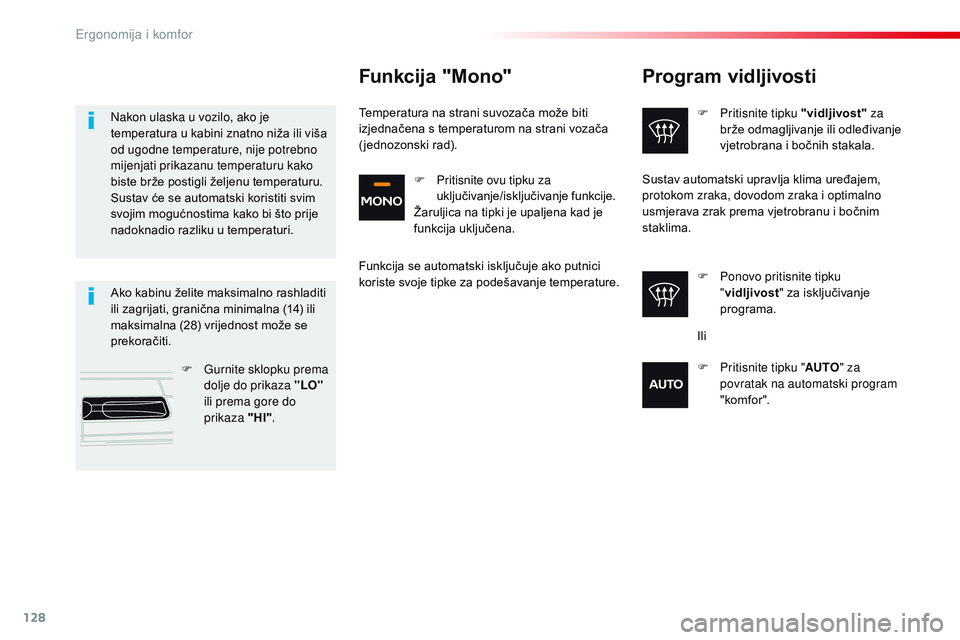

Funkcija "Mono"
Temperatura na strani suvozača može biti
izjednačena s temperaturom na strani vozača
(jednozonski rad).
Funkcija se automatski isključuje ako putnici
koriste svoje tipke za podešavanje temperature.
Ili
F

P
ritisnite tipku "AUTO" za
povratak na automatski program
" komfo r ".
F

P
ritisnite ovu tipku za
uključivanje/isključivanje funkcije.
Žaruljica na tipki je upaljena kad je
funkcija uključena.
Ergonomija i komfor

129
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
F Protok zraka povećava se pritiskom na ovu tipku.
Usmjeravanje zraka
F Uzastopnim pritiscima na ovu tipku protok zraka usmjerava se
na sljedeće načine:
-

p

rema vjetrobranu, bočnim staklima i
nogama putnika,
-
p

rema nogama putnika,
-

k

roz središnje i bočne otvore za
prozračivanje, prema nogama putnika,
-

p

rema vjetrobranu, bočnim staklima, kroz
središnje i bočne otvore za prozračivanje i
prema nogama putnika,
-

k

roz središnje i bočne otvore za
prozračivanje,
-

p

rema vjetrobranu i bočnim staklima
(odmagljivanje ili odleđivanje).
Protok zraka
F Protok zraka smanjuje se pritiskom na ovu tipku.
Prikazuje se simbol protoka zraka (ventilator),
koji se postupno puni ili prazni, ovisno o
traženoj vrijednosti.

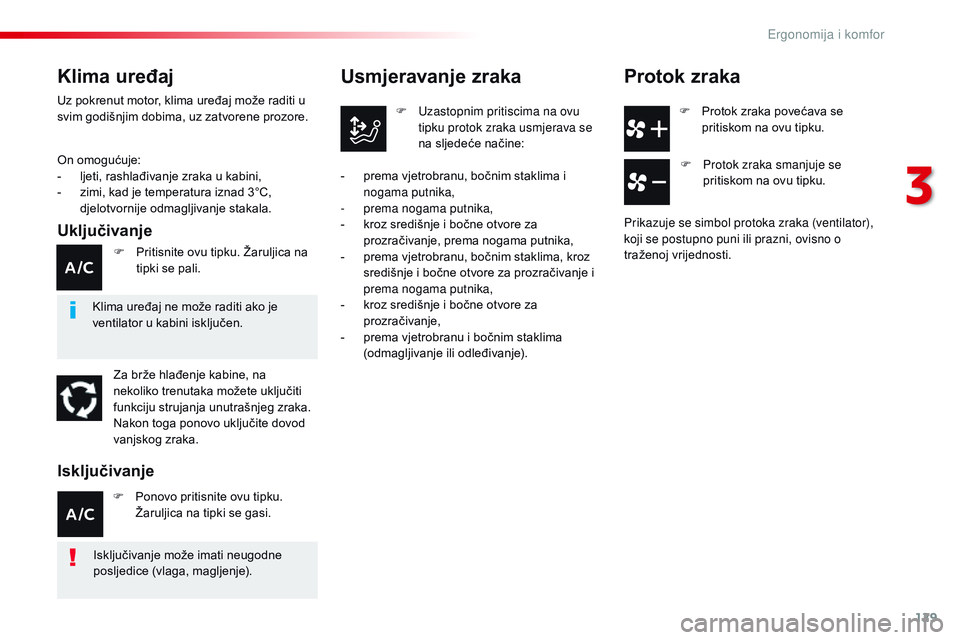

Klima uređaj
On omogućuje:
- l jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Uključivanje
Uz pokrenut motor, klima uređaj može raditi u
svim godišnjim dobima, uz zatvorene prozore.
Klima uređaj ne može raditi ako je
ventilator u kabini isključen.Za brže hlađenje kabine, na
nekoliko trenutaka možete uključiti
funkciju strujanja unutrašnjeg zraka.
Nakon toga ponovo uključite dovod
vanjskog zraka. F

P
ritisnite ovu tipku. Žaruljica na
tipki se pali.
F

P
onovo pritisnite ovu tipku.
Žaruljica na tipki se gasi.
Isključivanje
Isključivanje može imati neugodne
posljedice (vlaga, magljenje).
3
Ergonomija i komfor

130
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

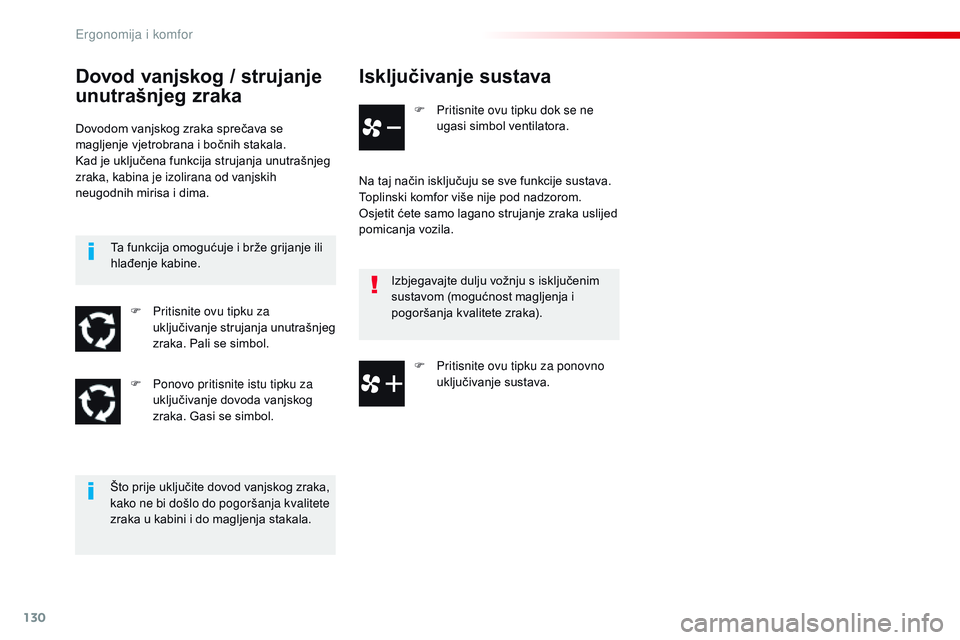

Isključivanje sustava
F Pritisnite ovu tipku dok se ne ugasi simbol ventilatora.
Na taj način isključuju se sve funkcije sustava.
Toplinski komfor više nije pod nadzorom.
Osjetit ćete samo lagano strujanje zraka uslijed
pomicanja vozila. Izbjegavajte dulju vožnju s isključenim
sustavom (mogućnost magljenja i
pogoršanja kvalitete zraka).
Dovod vanjskog / strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Kad je uključena funkcija strujanja unutrašnjeg
zraka, kabina je izolirana od vanjskih
neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka,
kako ne bi došlo do pogoršanja kvalitete
zraka u kabini i do magljenja stakala.Ta funkcija omogućuje i brže grijanje ili
hlađenje kabine.
F

P
ritisnite ovu tipku za
uključivanje strujanja unutrašnjeg
zraka. Pali se simbol.
F

P
onovo pritisnite istu tipku za
uključivanje dovoda vanjskog
zraka. Gasi se simbol. F

P
ritisnite ovu tipku za ponovno
uključivanje sustava.
Ergonomija i komfor

131
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

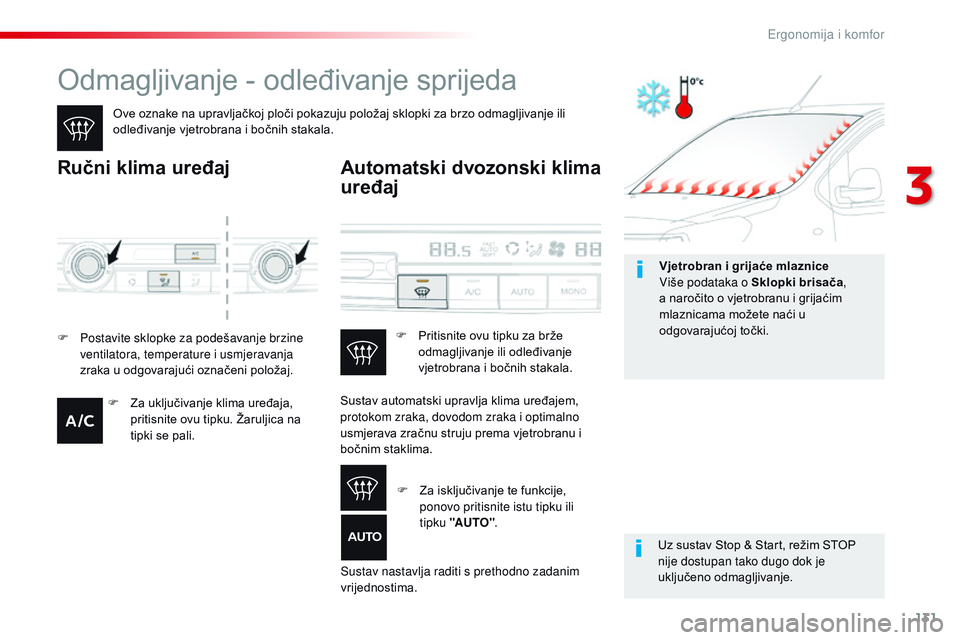

Odmagljivanje - odleđivanje sprijeda
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih stakala.
Ručni klima uređaj
Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.
Automatski dvozonski klima
uređaj
F Postavite sklopke za podešavanje brzine ventilatora, temperature i usmjeravanja
zraka u odgovarajući označeni položaj.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zračnu struju prema vjetrobranu i
bočnim staklima.
Sustav nastavlja raditi s prethodno zadanim
vrijednostima. F
P ritisnite ovu tipku za brže
odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
F

Z
a isključivanje te funkcije,
ponovo pritisnite istu tipku ili
tipku "AUTO" .
F

Z
a uključivanje klima uređaja,
pritisnite ovu tipku. Žaruljica na
tipki se pali. Vjetrobran i grijaće mlaznice
Više podataka o Sklopki brisača
,
a naročito o vjetrobranu i grijaćim
mlaznicama možete naći u
odgovarajućoj točki.
3
Ergonomija i komfor

132
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

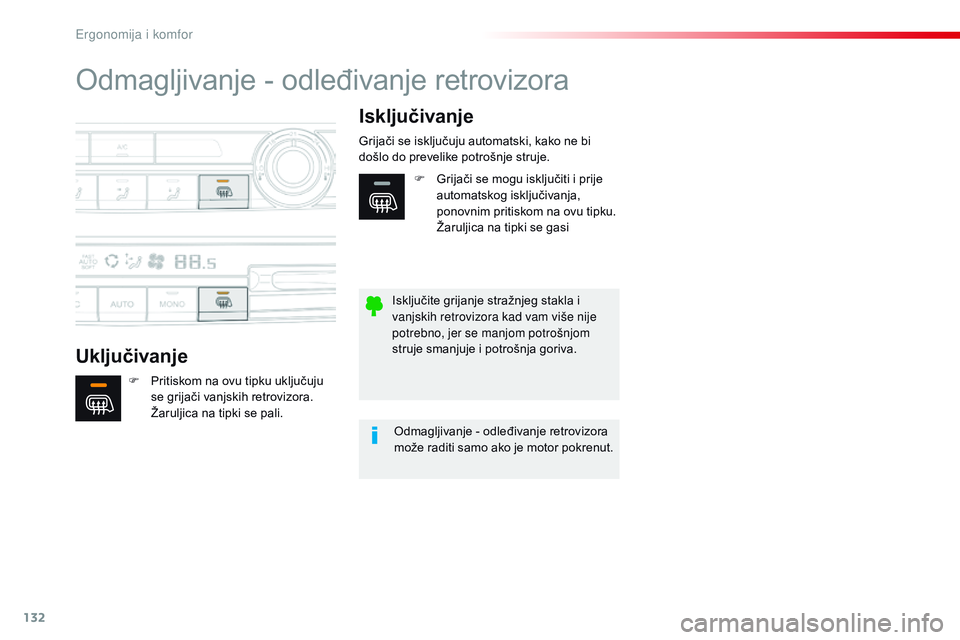

Odmagljivanje - odleđivanje retrovizora
UključivanjeIsključivanje
F Pritiskom na ovu tipku uključuju
se grijači vanjskih retrovizora.
Žaruljica na tipki se pali. Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
Odmagljivanje - odleđivanje retrovizora
može raditi samo ako je motor pokrenut.
Isključite grijanje stražnjeg stakla i
vanjskih retrovizora kad vam više nije
potrebno, jer se manjom potrošnjom
struje smanjuje i potrošnja goriva. F
G
rijači se mogu isključiti i prije
automatskog isključivanja,
ponovnim pritiskom na ovu tipku.
Žaruljica na tipki se gasi
Ergonomija i komfor

133
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016

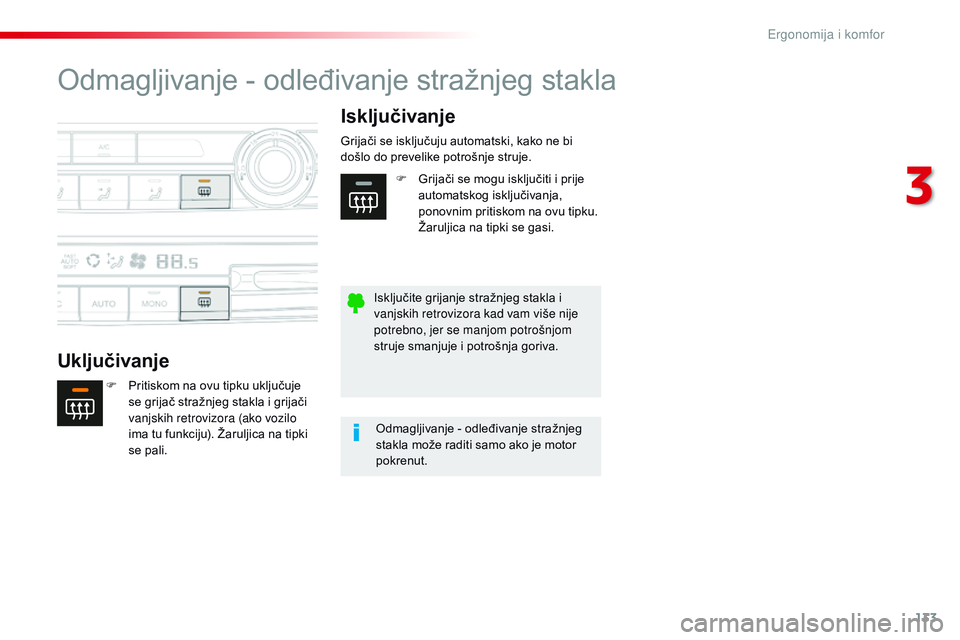

Odmagljivanje - odleđivanje stražnjeg stakla
UključivanjeIsključivanje
F Pritiskom na ovu tipku uključuje
se grijač stražnjeg stakla i grijači
vanjskih retrovizora (ako vozilo
ima tu funkciju). Žaruljica na tipki
se pali. Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje.
Odmagljivanje - odleđivanje stražnjeg
stakla može raditi samo ako je motor
pokrenut.
Isključite grijanje stražnjeg stakla i
vanjskih retrovizora kad vam više nije
potrebno, jer se manjom potrošnjom
struje smanjuje i potrošnja goriva. F
G
rijači se mogu isključiti i prije
automatskog isključivanja,
ponovnim pritiskom na ovu tipku.
Žaruljica na tipki se gasi.
3
Ergonomija i komfor

134
Spacetourer-VP_hr_Chap03_ergonomie-et-confort_ed01-2016
Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i
održavanja:
F
R
adi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore za
odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u stražnjem
dijelu.
F

N
e prekrivajte davač osunčanosti u gornjem dijelu vjetrobrana; podaci iz tog davača
koriste se u regulaciji sustava automatskog klima uređaja.
F

K
lima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga
održavali u besprijekornom radnom stanju.
F

V
odite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
P

reporučuje se kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom aditivu,
on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje
alergijskih reakcija, neugodnih mirisa i masnih naslaga).
F

Z
a ispravan rad klima uređaja, preporučuju se redovite provjere prema preporukama u
servisnoj i garancijskoj knjižici.
F

A
ko sustav prestane rashlađivati, isključite ga i obratite se mreži CITROËN ili nekoj
stručnoj radionici.

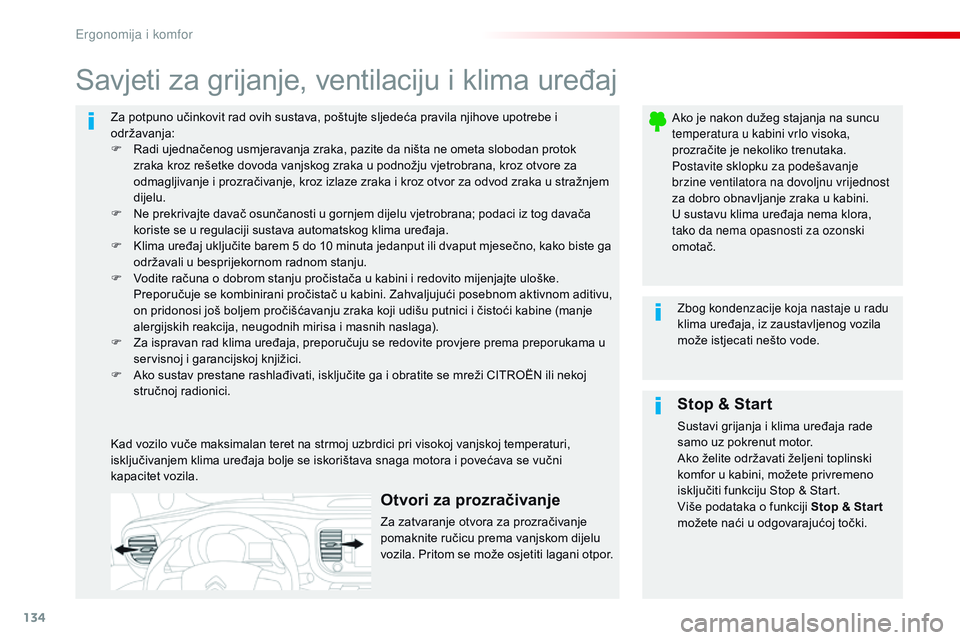

Savjeti za grijanje, ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila.
Stop & Start
Sustavi grijanja i klima uređaja rade
samo uz pokrenut motor.
Ako želite održavati željeni toplinski
komfor u kabini, možete privremeno
isključiti funkciju Stop & Start.
Više podataka o funkciji Stop & Star t
možete naći u odgovarajućoj točki.
Otvori za prozračivanje
Za zatvaranje otvora za prozračivanje
pomaknite ručicu prema vanjskom dijelu
vozila. Pritom se može osjetiti lagani otpor.
Ergonomija i komfor
