2017 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

295
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

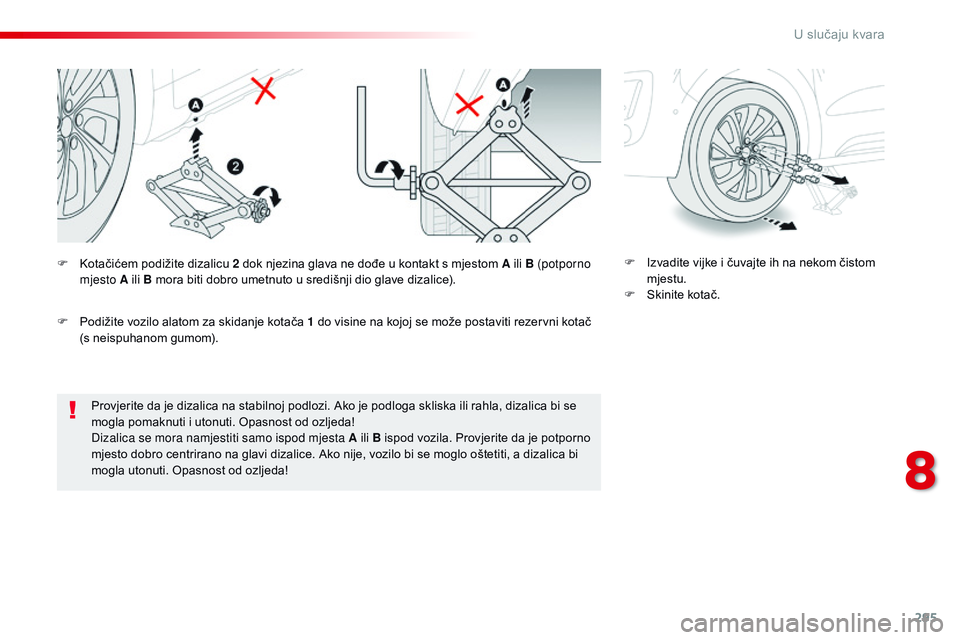

Provjerite da je dizalica na stabilnoj podlozi. Ako je podloga skliska ili rahla, dizalica bi se
mogla pomaknuti i utonuti. Opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod mjesta A ili B ispod vozila. Provjerite da je potporno
mjesto dobro centrirano na glavi dizalice. Ako nije, vozilo bi se moglo oštetiti, a dizalica bi
mogla utonuti. Opasnost od ozljeda!F

I
zvadite vijke i čuvajte ih na nekom čistom
mjestu.
F
S
kinite kotač.
F

K

otačićem podižite dizalicu 2 dok njezina glava ne dođe u kontakt s mjestom A ili B (potporno
mjesto A ili B mora biti dobro umetnuto u središnji dio glave dizalice).
F

P

odižite vozilo alatom za skidanje kotača 1 do visine na kojoj se može postaviti rezervni kotač
(s neispuhanom gumom).
8
U slučaju kvara

296
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

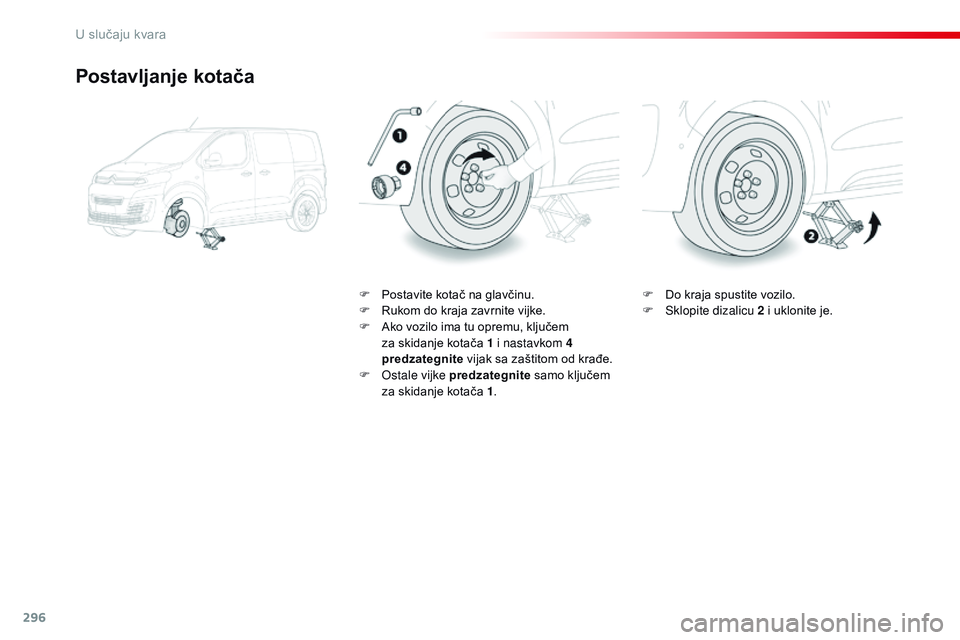

Postavljanje kotača
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

A
ko vozilo ima tu opremu, ključem
za skidanje kotača 1 i nastavkom 4
predzategnite vijak sa zaštitom od krađe.
F

O
stale vijke predzategnite samo ključem
za skidanje kotača 1 . F
D o kraja spustite vozilo.
F Sk lopite dizalicu 2 i uklonite je.
U slučaju kvara

297
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

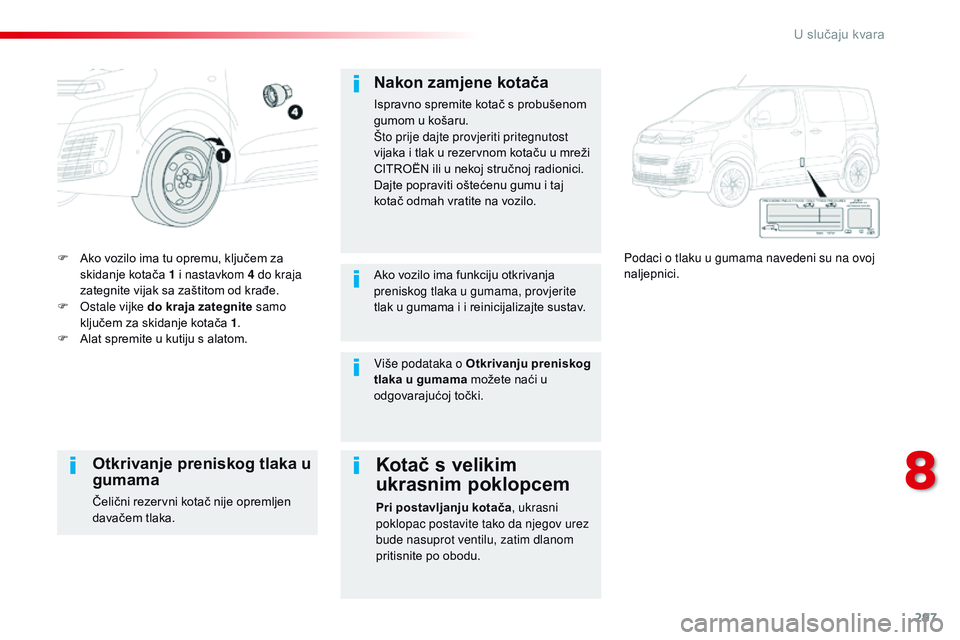

F Ako vozilo ima tu opremu, ključem za skidanje kotača 1 i nastavkom 4 do kraja
zategnite vijak sa zaštitom od krađe.
F

O
stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F

A
lat spremite u kutiju s alatom. Podaci o tlaku u gumama navedeni su na ovoj
naljepnici.
Nakon zamjene kotača
Ispravno spremite kotač s probušenom
gumom u košaru.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
CITROËN ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
Ako vozilo ima funkciju otkrivanja
preniskog tlaka u gumama, provjerite
tlak u gumama i i reinicijalizajte sustav.
Otkrivanje preniskog tlaka u
gumama
Čelični rezervni kotač nije opremljen
davačem tlaka.
Kotač s velikim
ukrasnim poklopcem
Pri postavljanju kotača
, ukrasni
poklopac postavite tako da njegov urez
bude nasuprot ventilu, zatim dlanom
pritisnite po obodu.
Više podataka o Otkrivanju preniskog
tlaka u gumama možete naći u
odgovarajućoj točki.
8
U slučaju kvara

298
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

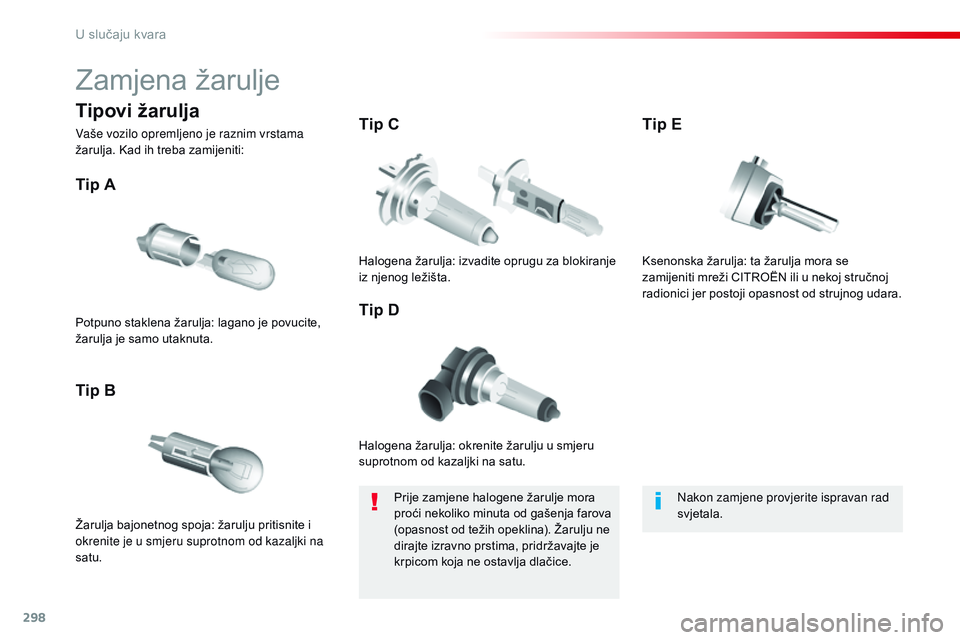

Zamjena žarulje
Halogena žarulja: okrenite žarulju u smjeru
suprotnom od kazaljki na satu.
Tip A
Žarulja bajonetnog spoja: žarulju pritisnite i
okrenite je u smjeru suprotnom od kazaljki na
satu.
Tip BTip C
Tip D
Potpuno staklena žarulja: lagano je povucite,
žarulja je samo utaknuta.
Halogena žarulja: izvadite oprugu za blokiranje
iz njenog ležišta.
Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja farova
(opasnost od težih opeklina). Žarulju ne
dirajte izravno prstima, pridržavajte je
krpicom koja ne ostavlja dlačice. Nakon zamjene provjerite ispravan rad
svjetala.
Tipovi žarulja
Vaše vozilo opremljeno je raznim vrstama
žarulja. Kad ih treba zamijeniti:
Ksenonska žarulja: ta žarulja mora se
zamijeniti mreži CITROËN ili u nekoj stručnoj
radionici jer postoji opasnost od strujnog udara.Tip E
U slučaju kvara

299
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

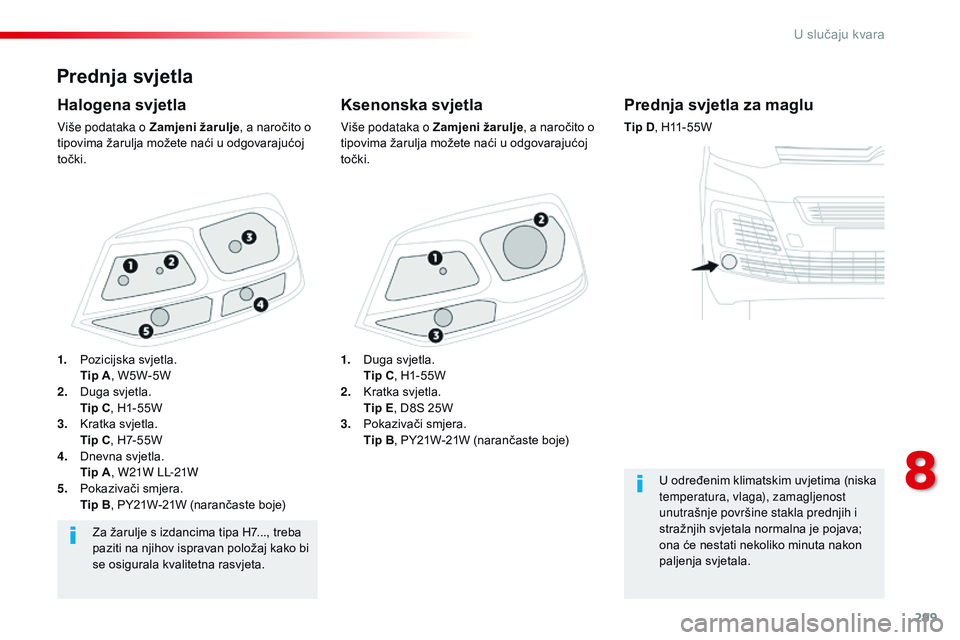

Prednja svjetla
Ksenonska svjetla
Više podataka o Zamjeni žarulje, a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
Halogena svjetla
Više podataka o Zamjeni žarulje , a naročito o
tipovima žarulja možete naći u odgovarajućoj
točki.
Za žarulje s izdancima tipa H7..., treba
paziti na njihov ispravan položaj kako bi
se osigurala kvalitetna rasvjeta.
Prednja svjetla za maglu
Tip D, H11-55W
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
1.
D

uga svjetla.
T

ip C , H1-55W
2.
K

ratka svjetla.
T

ip E , D8S 25W
3.
P

okazivači smjera.
T

ip B , PY21W-21W (narančaste boje)
1.
P

ozicijska svjetla.
T

ip A , W5W-5W
2.
D

uga svjetla.
T

ip C , H1-55W
3.
K

ratka svjetla.
T

ip C , H7-55W
4.
D

nevna svjetla.
T

ip A , W21W LL-21W
5.
P

okazivači smjera.
T

ip B , PY21W-21W (narančaste boje)
8
U slučaju kvara

300
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

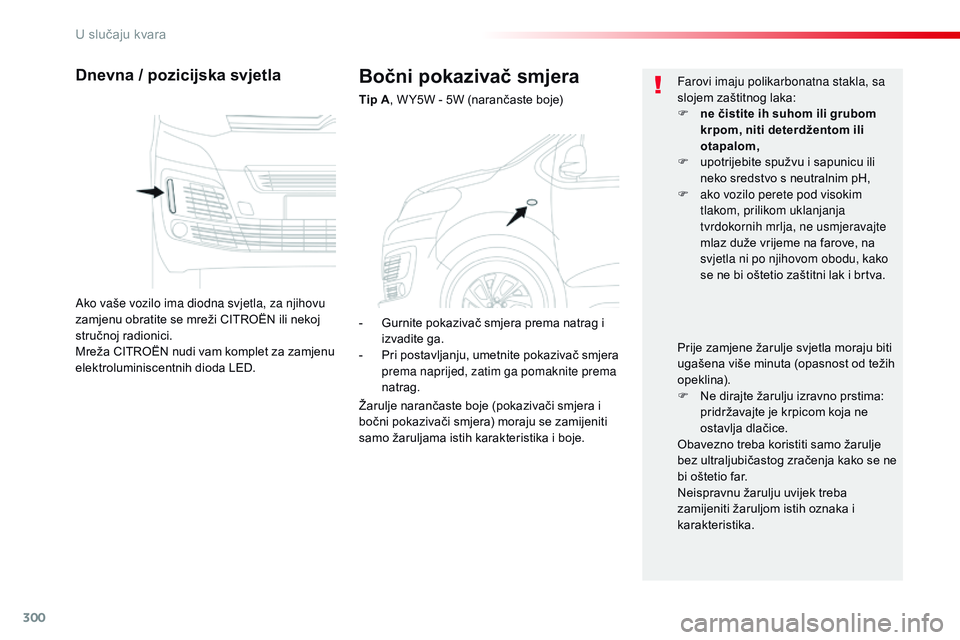

Bočni pokazivač smjera
Tip A, W Y5W - 5W (narančaste boje)
Dnevna / pozicijska svjetla
Ako vaše vozilo ima diodna svjetla, za njihovu
zamjenu obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenu
elektroluminiscentnih dioda LED. Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F

n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F
a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.
-

G
urnite pokazivač smjera prema natrag i
izvadite ga.
-

P
ri postavljanju, umetnite pokazivač smjera
prema naprijed, zatim ga pomaknite prema
natrag.
Žarulje narančaste boje (pokazivači smjera i
bočni pokazivači smjera) moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
U slučaju kvara

301
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

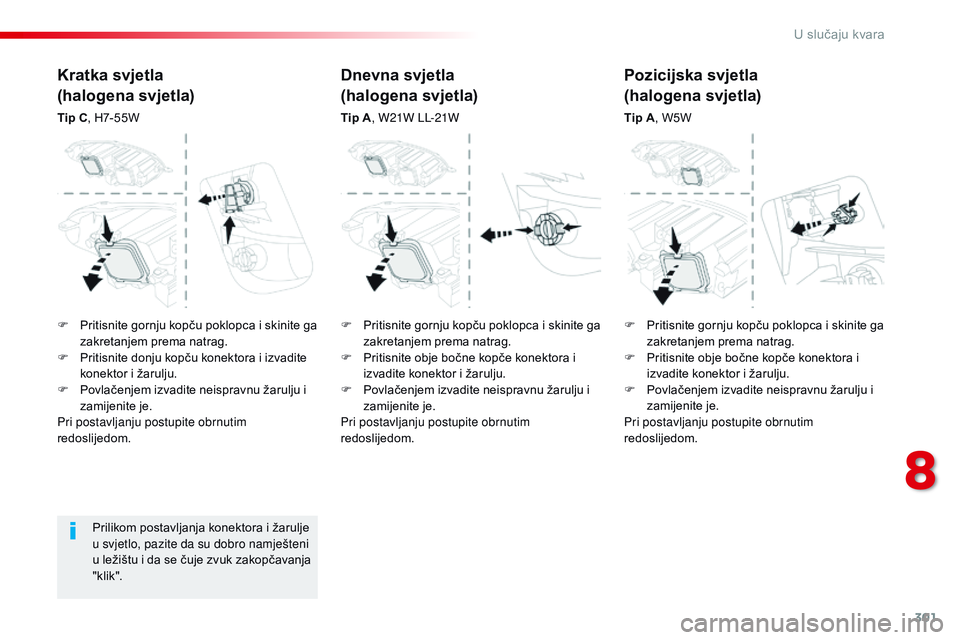

Prilikom postavljanja konektora i žarulje
u svjetlo, pazite da su dobro namješteni
u ležištu i da se čuje zvuk zakopčavanja
" k lik ".
Kratka svjetla
(halogena svjetla)
Tip C, H7-55W
Dnevna svjetla
(halogena svjetla)
Tip A , W21W LL-21W
Pozicijska svjetla
(halogena svjetla)
Tip A, W5W
F

P

ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F

P

ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F

P

ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. F

P

ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F

P

ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F

P

ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. F

P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F

P
ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F

P
ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara

302
Spacetourer-VP_hr_Chap08_En-cas-de-panne_ed01-2016

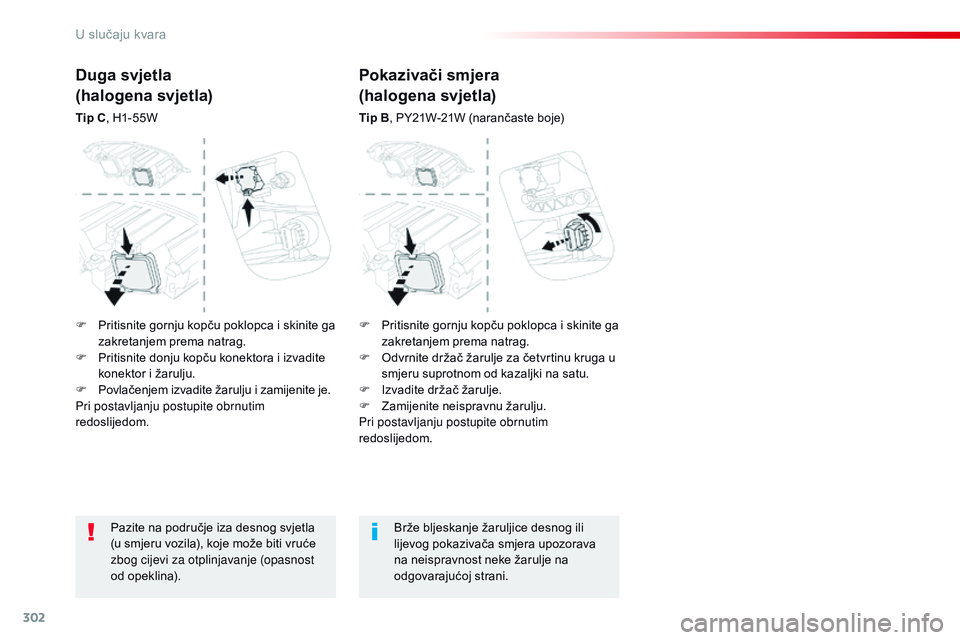

Pazite na područje iza desnog svjetla
(u smjeru vozila), koje može biti vruće
zbog cijevi za otplinjavanje (opasnost
od opeklina).Brže bljeskanje žaruljice desnog ili
lijevog pokazivača smjera upozorava
na neispravnost neke žarulje na
odgovarajućoj strani.
Pokazivači smjera
(halogena svjetla)
Tip B
, PY21W-21W (narančaste boje)
Duga svjetla
(halogena svjetla)
Tip C, H1-55W
F
P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F

P
ritisnite donju kopču konektora i izvadite
konektor i žarulju.
F

P
ovlačenjem izvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. F

P
ritisnite gornju kopču poklopca i skinite ga
zakretanjem prema natrag.
F

O
dvrnite držač žarulje za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

I
zvadite držač žarulje.
F

Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom.
U slučaju kvara
