2017 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

15
Spacetourer-VP_hr_Chap01_instruments-de-bord_ed01-2016

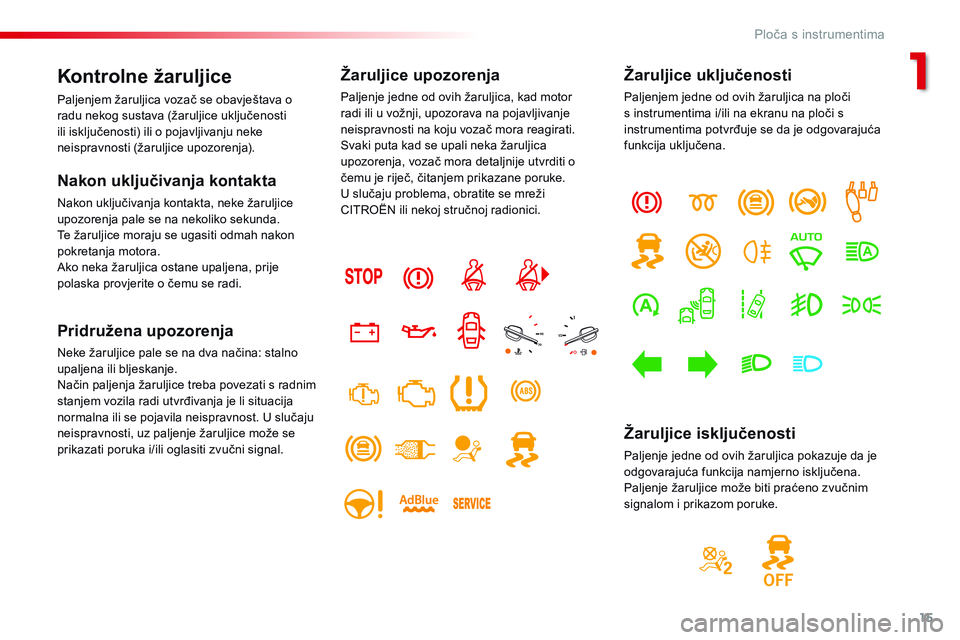

Kontrolne žaruljice
Paljenjem žaruljica vozač se obavještava o
radu nekog sustava (žaruljice uključenosti
ili isključenosti) ili o pojavljivanju neke
neispravnosti (žaruljice upozorenja).
Nakon uključivanja kontakta
Nakon uključivanja kontakta, neke žaruljice
upozorenja pale se na nekoliko sekunda.
Te žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.
Pridružena upozorenja
Neke žaruljice pale se na dva načina: stalno
upaljena ili bljeskanje.
Način paljenja žaruljice treba povezati s radnim
stanjem vozila radi utvrđivanja je li situacija
normalna ili se pojavila neispravnost. U slučaju
neispravnosti, uz paljenje žaruljice može se
prikazati poruka i/ili oglasiti zvučni signal.
Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, kad motor
radi ili u vožnji, upozorava na pojavljivanje
neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica
upozorenja, vozač mora detaljnije utvrditi o
čemu je riječ, čitanjem prikazane poruke.
U slučaju problema, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Žaruljice uključenosti
Paljenjem jedne od ovih žaruljica na ploči
s instrumentima i/ili na ekranu na ploči s
instrumentima potvrđuje se da je odgovarajuća
funkcija uključena.
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je
odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim
signalom i prikazom poruke.
1

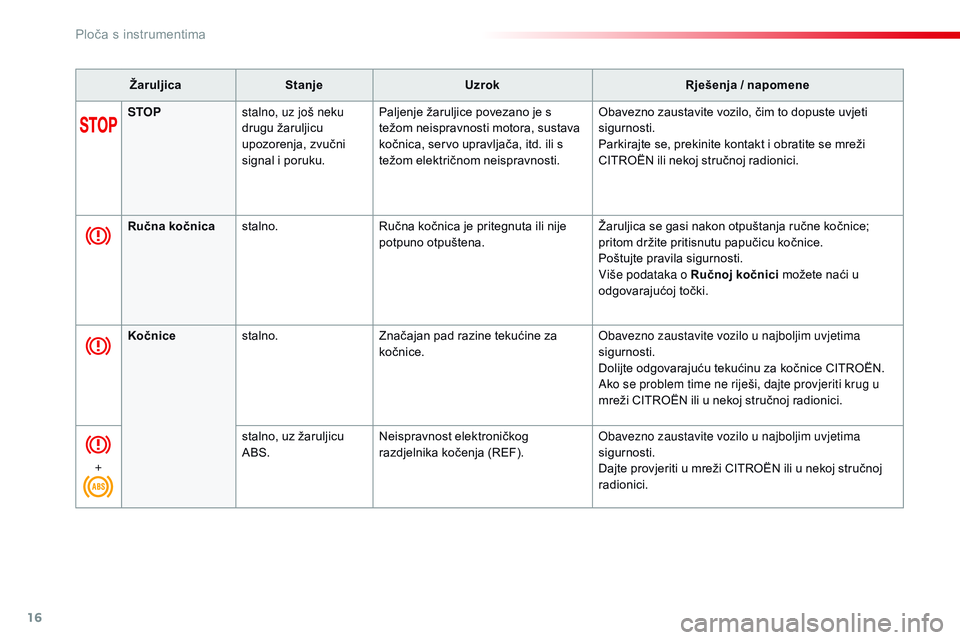

Ploča s instrumentima

16
ŽaruljicaStanje Uzrok Rješenja / napomene
STOP stalno, uz još neku
drugu žaruljicu
upozorenja, zvučni
signal i poruku. Paljenje žaruljice povezano je s
težom neispravnosti motora, sustava
kočnica, servo upravljača, itd. ili s
težom električnom neispravnosti. Obavezno zaustavite vozilo, čim to dopuste uvjeti
sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Ručna kočnica stalno. Ručna kočnica je pritegnuta ili nije
potpuno otpuštena. Žaruljica se gasi nakon otpuštanja ručne kočnice;
pritom držite pritisnutu papučicu kočnice.
Poštujte pravila sigurnosti.
Više podataka o Ručnoj kočnici možete naći u
odgovarajućoj točki.
Kočnice stalno. Značajan pad razine tekućine za
kočnice. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dolijte odgovarajuću tekućinu za kočnice CITROËN.
Ako se problem time ne riješi, dajte provjeriti krug u
mreži CITROËN ili u nekoj stručnoj radionici.
+ stalno, uz žaruljicu
ABS.
Neispravnost elektroničkog
razdjelnika kočenja (REF). Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Ploča s instrumentima

17
Spacetourer-VP_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanje Uzrok Rješenja / napomene
Nezakopčan(i) /
otkopčan(i)
pojas(i) stalno upaljena
ili bljeska uz zvučni
signal. Neki sigurnosni pojas nije zakopčan
ili je otkopčan.
Povucite remen i umetnite jezičac u kopču.
* Ovisno o tržištu. Punjenje
akumulatora
*stalno.
Neispravnost kruga punjenja
akumulatora (prljave ili otpuštene
stezaljke, olabavljen ili prerezan
remen alternatora...). Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Tlak motornog
ulja stalno.
Neispravnost kruga podmazivanja
motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Maksimalna
temperatura
rashladne
tekućine stalno, s kazaljkom u
crvenom području.
Previsoka temperatura u krugu
hlađenja motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Pričekajte da se motor ohladi i dolijte rashladne
tekućine ako je potrebno.
Ako problem i dalje postoji, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
1

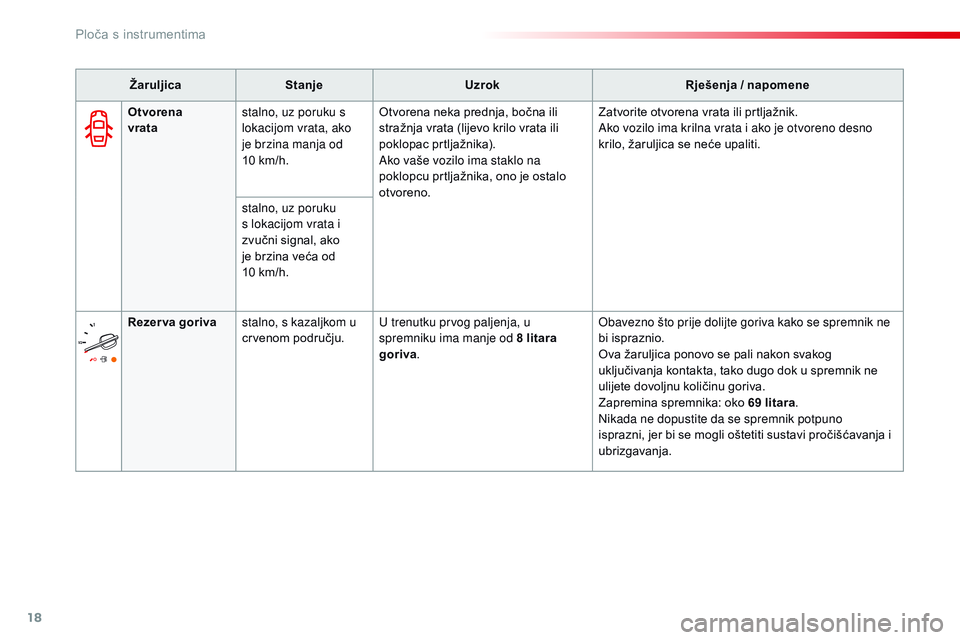

Ploča s instrumentima

18
ŽaruljicaStanje Uzrok Rješenja / napomene
Otvorena
vrata stalno, uz poruku s
lokacijom vrata, ako
je brzina manja od
10
km/h.Otvorena neka prednja, bočna ili
stražnja vrata (lijevo krilo vrata ili
poklopac prtljažnika).
Ako vaše vozilo ima staklo na
poklopcu prtljažnika, ono je ostalo
otvoreno. Zatvorite otvorena vrata ili prtljažnik.
Ako vozilo ima krilna vrata i ako je otvoreno desno
krilo, žaruljica se neće upaliti.
stalno, uz poruku
s lokacijom vrata i
zvučni signal, ako
je brzina veća od
10
km/h.
Rezerva goriva stalno, s kazaljkom u
crvenom području. U trenutku prvog paljenja, u
spremniku ima manje od 8 litara
goriva
. Obavezno što prije dolijte goriva kako se spremnik ne
bi ispraznio.
Ova žaruljica ponovo se pali nakon svakog
uključivanja kontakta, tako dugo dok u spremnik ne
ulijete dovoljnu količinu goriva.
Zapremina spremnika: oko 69 litara
.
Nikada ne dopustite da se spremnik potpuno
isprazni, jer bi se mogli oštetiti sustavi pročišćavanja i
ubrizgavanja.

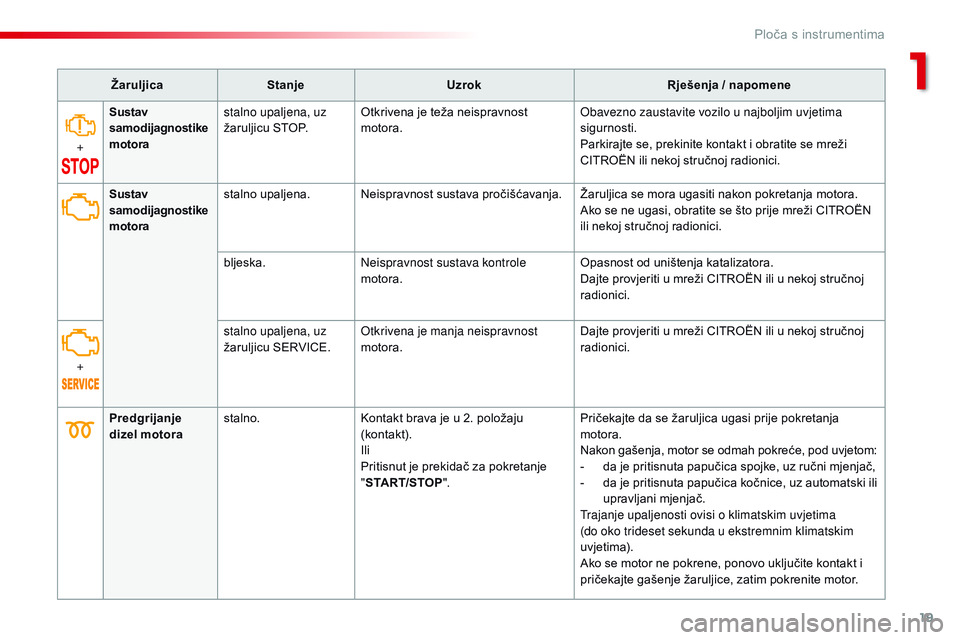

Ploča s instrumentima

19
Spacetourer-VP_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanje Uzrok Rješenja / napomene
+ Sustav
samodijagnostike
motora
stalno upaljena, uz
žaruljicu STOP.
Otkrivena je teža neispravnost
motora. Obavezno zaustavite vozilo u najboljim uvjetima
sigurnosti.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Predgrijanje
dizel motora stalno.
Kontakt brava je u 2. položaju
(kontak t).
Ili
Pritisnut je prekidač za pokretanje
"START/STOP ". Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Nakon gašenja, motor se odmah pokreće, pod uvjetom:
-

d
a je pritisnuta papučica spojke, uz ručni mjenjač,
-

d
a je pritisnuta papučica kočnice, uz automatski ili
upravljani mjenjač.
Trajanje upaljenosti ovisi o klimatskim uvjetima
(do oko trideset sekunda u ekstremnim klimatskim
uvjetima).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.
Sustav
samodijagnostike
motora
stalno upaljena.
Neispravnost sustava pročišćavanja. Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se što prije mreži CITROËN
ili nekoj stručnoj radionici.
bljeska. Neispravnost sustava kontrole
motora. Opasnost od uništenja katalizatora.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
+ stalno upaljena, uz
žaruljicu SERVICE.
Otkrivena je manja neispravnost
motora. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
1

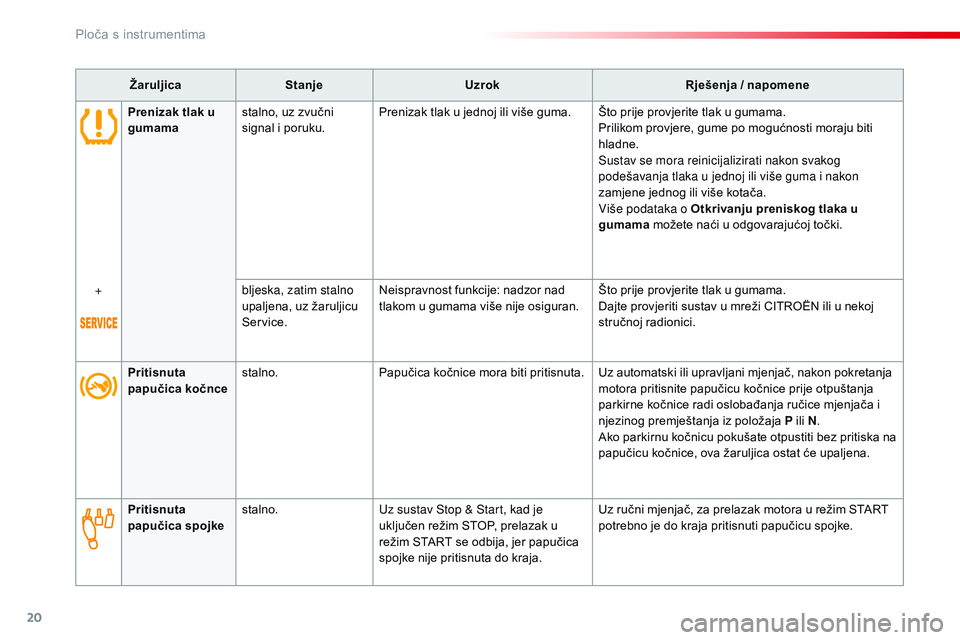

Ploča s instrumentima

20
ŽaruljicaStanje Uzrok Rješenja / napomene
Pritisnuta
papučica kočnce stalno.
Papučica kočnice mora biti pritisnuta. Uz automatski ili upravljani mjenjač, nakon pokretanja
motora pritisnite papučicu kočnice prije otpuštanja
parkirne kočnice radi oslobađanja ručice mjenjača i
njezinog premještanja iz položaja P ili N.
Ako parkirnu kočnicu pokušate otpustiti bez pritiska na
papučicu kočnice, ova žaruljica ostat će upaljena.
Pritisnuta
papučica spojke stalno.
Uz sustav Stop & Start, kad je
uključen režim STOP, prelazak u
režim START se odbija, jer papučica
spojke nije pritisnuta do kraja. Uz ručni mjenjač, za prelazak motora u režim START
potrebno je do kraja pritisnuti papučicu spojke.
Prenizak tlak u
gumama
stalno, uz zvučni
signal i poruku. Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama.
Prilikom provjere, gume po mogućnosti moraju biti
hladne.
Sustav se mora reinicijalizirati nakon svakog
podešavanja tlaka u jednoj ili više guma i nakon
zamjene jednog ili više kotača.
Više podataka o Otkrivanju preniskog tlaka u
gumama možete naći u odgovarajućoj točki.
+ bljeska, zatim stalno
upaljena, uz žaruljicu
Service.Neispravnost funkcije: nadzor nad
tlakom u gumama više nije osiguran.
Što prije provjerite tlak u gumama.
Dajte provjeriti sustav u mreži CITROËN ili u nekoj
stručnoj radionici.

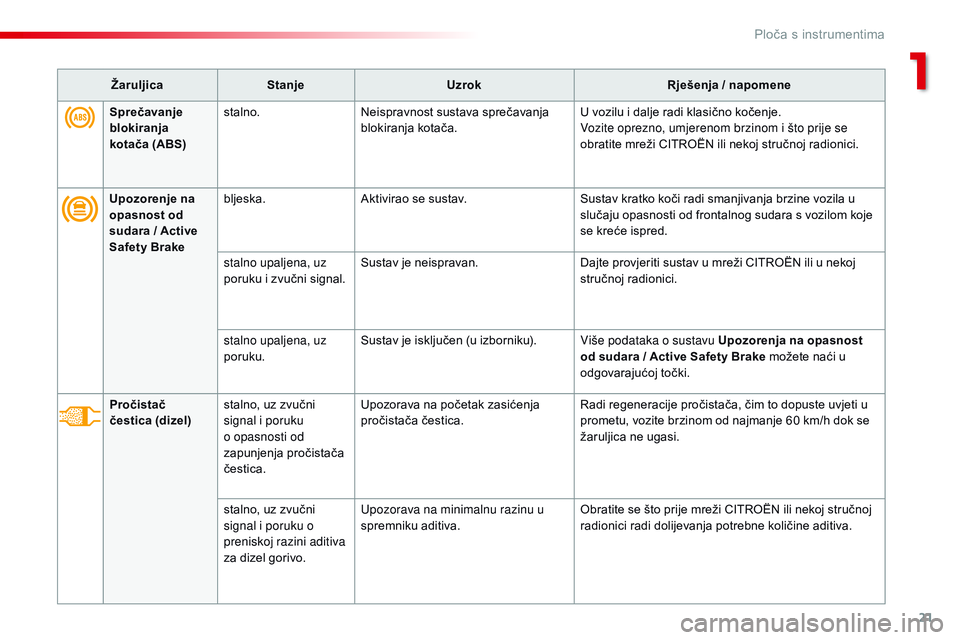

Ploča s instrumentima

21
Spacetourer-VP_hr_Chap01_instruments-de-bord_ed01-2016
ŽaruljicaStanje Uzrok Rješenja / napomene
Upozorenje na
opasnost od
sudara / Active
Safety Brake bljeska.
Aktivirao se sustav. Sustav kratko koči radi smanjivanja brzine vozila u
slučaju opasnosti od frontalnog sudara s vozilom koje
se kreće ispred.
stalno upaljena, uz
poruku i zvučni signal. Sustav je neispravan.
Dajte provjeriti sustav u mreži CITROËN ili u nekoj
stručnoj radionici.
stalno upaljena, uz
poruku. Sustav je isključen (u izborniku).
Više podataka o sustavu Upozorenja na opasnost
od sudara / Active Safety Brake možete naći u
odgovarajućoj točki.
Pročistač
čestica (dizel) stalno, uz zvučni
signal i poruku
o opasnosti od
zapunjenja pročistača
čestica. Upozorava na početak zasićenja
pročistača čestica.
Radi regeneracije pročistača, čim to dopuste uvjeti u
prometu, vozite brzinom od najmanje 60 km/h dok se
žaruljica ne ugasi.
stalno, uz zvučni
signal i poruku o
preniskoj razini aditiva
za dizel gorivo. Upozorava na minimalnu razinu u
spremniku aditiva.
Obratite se što prije mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja potrebne količine aditiva.
Sprečavanje
blokiranja
kotača (ABS)
stalno.
Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži CITROËN ili nekoj stručnoj radionici.
1

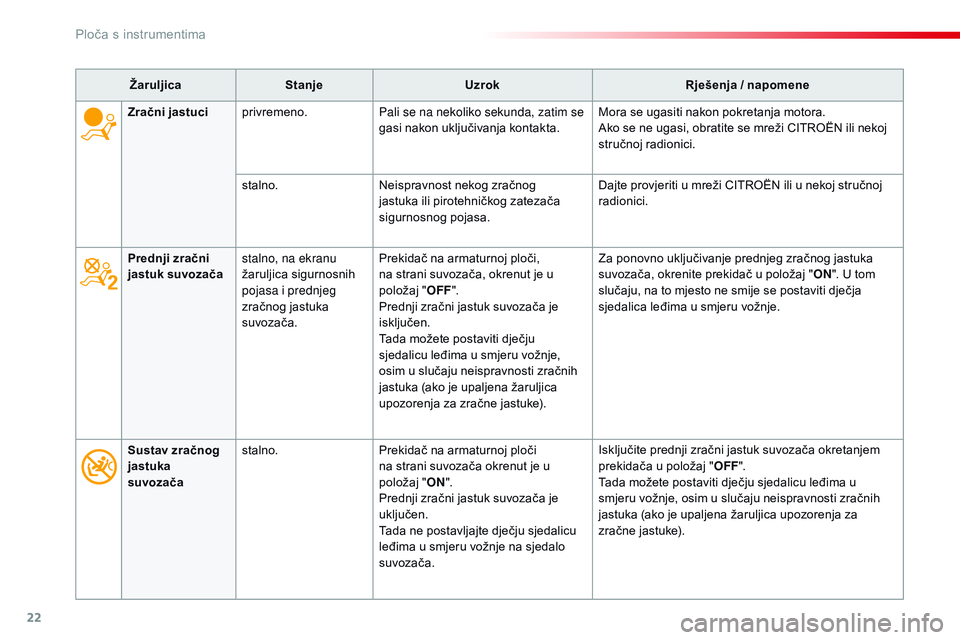

Ploča s instrumentima

22
ŽaruljicaStanje Uzrok Rješenja / napomene
Prednji zračni
jastuk suvozača stalno, na ekranu
žaruljica sigurnosnih
pojasa i prednjeg
zračnog jastuka
suvozača. Prekidač na armaturnoj ploči,
na strani suvozača, okrenut je u
položaj
"OFF ".
Prednji zračni jastuk suvozača je
isključen.
Tada možete postaviti dječju
sjedalicu leđima u smjeru vožnje,
osim u slučaju neispravnosti zračnih
jastuka (ako je upaljena žaruljica
upozorenja za zračne jastuke). Za ponovno uključivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u položaj "
ON". U tom
slučaju, na to mjesto ne smije se postaviti dječja
sjedalica leđima u smjeru vožnje.
Zračni jastuci
privremeno. Pali se na nekoliko sekunda, zatim se
gasi nakon uključivanja kontakta. Mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
stalno. Neispravnost nekog zračnog
jastuka ili pirotehničkog zatezača
sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Sustav zračnog
jastuka
suvozača stalno.
Prekidač na armaturnoj ploči
na strani suvozača okrenut je u
položaj
"ON ".
Prednji zračni jastuk suvozača je
uključen.
Tada ne postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo
suvozača. Isključite prednji zračni jastuk suvozača okretanjem
prekidača u položaj "
OFF".
Tada možete postaviti dječju sjedalicu leđima u
smjeru vožnje, osim u slučaju neispravnosti zračnih
jastuka (ako je upaljena žaruljica upozorenja za
zračne jastuke).
Ploča s instrumentima
