2017 CITROEN DS4 Upute Za Rukovanje (in Croatian)

31
DS4_hr_Chap01_instruments- de-bord_ed01-2016

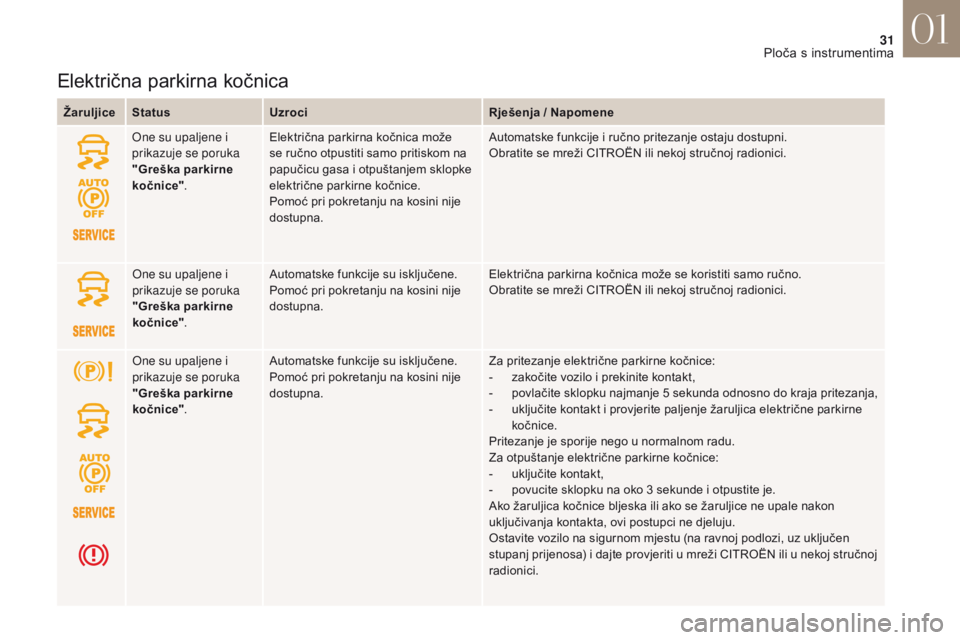

Električna parkirna kočnica
ŽaruljiceStatus Uzroci Rješenja / Napomene
One su upaljene i
prikazuje se poruka
"Greška parkirne
kočnice" . Električna parkirna kočnica može
se ručno otpustiti samo pritiskom na
papučicu gasa i otpuštanjem sklopke
električne parkirne kočnice.
Pomoć pri pokretanju na kosini nije
dostupna. Automatske funkcije i ručno pritezanje ostaju dostupni.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
One su upaljene i
prikazuje se poruka
"Greška parkirne
kočnice" . Automatske funkcije su isključene.
Pomoć pri pokretanju na kosini nije
dostupna.
Električna parkirna kočnica može se koristiti samo ručno.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
One su upaljene i
prikazuje se poruka
"Greška parkirne
kočnice" . Automatske funkcije su isključene.
Pomoć pri pokretanju na kosini nije
dostupna.
Za pritezanje električne parkirne kočnice:
-

z
akočite vozilo i prekinite kontakt,
-
p

ovlačite sklopku najmanje 5 sekunda odnosno do kraja pritezanja,
-

u
ključite kontakt i provjerite paljenje žaruljica električne parkirne
kočnice.
Pritezanje je sporije nego u normalnom radu.
Za otpuštanje električne parkirne kočnice:
-

u
ključite kontakt,
-

p
ovucite sklopku na oko 3 sekunde i otpustite je.
Ako žaruljica kočnice bljeska ili ako se žaruljice ne upale nakon
uključivanja kontakta, ovi postupci ne djeluju.
Ostavite vozilo na sigurnom mjestu (na ravnoj podlozi, uz uključen
stupanj prijenosa) i dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
01
Ploča s instrumentima

32
DS4_hr_Chap01_instruments- de-bord_ed01-2016
ŽaruljiceStatus Uzroci Rješenja / Napomene
One su upaljene i
prikazuje se poruka
"Greška parkirne
kočnice" . Dostupne su samo funkcije
automatskog pritezanja nakon
gašenja motora i automatskog
otpuštanja pri ubrzavanju.
Ručno pritezanje / otpuštanje
električne parkirne kočnice i
pomoćno kočenje nisu dostupni. Obratite se mreži CITROËN ili nekoj stručnoj radionici.
Ona je upaljena. Ako je akumulator ispražnjen, električna parkirna kočnica više se
ne može koristiti. Zaustavite vozilo čim to dopuste uvjeti u prometu.
Postavite vozilo na sigurno mjesto (na ravnoj podlozi, uz uključen
stupanj prijenosa i s klinovima ispod kotača).
Pritegnite električnu parkirnu kočnicu prije gašenja motora.
Obratite se mreži CITROËN ili nekoj stručnoj radionici.
01
Ploča s instrumentima

33
DS4_hr_Chap01_instruments- de-bord_ed01-2016
U izvedbama s električnim mjeračem,
podatak o razini motornog ulja prikazuje se
nekoliko sekunda na ploči s instrumentima,
nakon uključivanja kontakta, istovremeno sa
servisnim brojačem.
Pokazivač razine motornog ulja*
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora
prošlo više od 30 minuta.
Ispravna razina ulja
Podatak se prikazuje bljeskanjem
žaruljice "O
IL" ili porukom, uz paljenje žaruljice
Service i zvučni signal.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Više podataka o Provjeri razina tekućina ,
a naročito razine ulja, možete naći u
odgovarajućoj točki. Podatak se prikazuje bljeskanjem
žaruljice
"
O
IL- -
" ili porukom.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog mjerača,
razina motornog ulja više nije pod nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom u prostoru
motora.
Više podataka o Provjeri razina tekućina ,
a naročito razine ulja, možete naći u
odgovarajućoj točki.
* Ovisno o izvedbi.
Nedostatak ulja Neispravnost mjerača
01
Ploča s instrumentima

34
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Taj sustav obavještava vozača o narednom
održavanju vozila, prema planu održavanja
proizvođača.
Interval se izračunava od posljednje
inicijalizacije servisnog brojača, na temelju
prijeđene kilometraže i vremena proteklog od
posljednjeg održavanja.
Za izvedbe dizel BlueHDi, ovisno o tržištu,
u obzir se može uzeti i pogoršanje kvalitete
motornog ulja.
Servisni brojač
Do narednog održavanja preostaje
između 1 000 i 3 000 km
Nakon uključivanja kontakta, na nekoliko
sekunda pali se sličica ključa. U retku ukupnog
putomjera ili u posebnoj poruci u sredini ploče
s instrumentima prikazan je broj kilometara do
narednog održavanja vozila.
Primjer: do narednog održavanja preostaje
2
800 km.
Nakon uključivanja kontakta, ekran pokazuje
na nekoliko sekunda:
Nekoliko sekunda nakon uključivanja kontakta
ključ se gasi ; na ekranu je prikazan ukupni i
dnevni putomjer.
Do narednog održavanja preostaje
više od 3 000 km
Nakon uključivanja kontakta, nikakav podatak
vezan uz održavanje ne prikazuje se u sredini
ploče s instrumentima.
01
Ploča s instrumentima

35
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Nekoliko sekunda nakon uključivanja kontakta,
na ekranu je prikazan ukupni putomjer. Ključ
ostaje stalno upaljen. Ključ se može upaliti nakon isteka
roka od posljednjeg održavanja,
kako je navedeno u planu održavanja
proizvođača.
U izvedbama dizel BlueHDi, ključ
se može i ranije upaliti, ovisno o
pogoršanju kvalitete motornog ulja,
koje ovisi o uvjetima korištenja vozila.
Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta ključ
bljeska
nekoliko sekunda upozoravajući vas da
je hitno potrebno obaviti redovito održavanje.
Primjer: rok za redovito održavanje istekao je
prije 300
km.
Nakon uključivanja kontakta, ekran pokazuje
na nekoliko sekunda:
Do narednog održavanja preostaje
manje od 1 000 km
Primjer: do narednog održavanja preostaje
900 km.
Nakon uključivanja kontakta, ekran pokazuje
na nekoliko sekunda:
Nekoliko sekunda nakon uključivanja kontakta,
na ekranu je prikazan ukupni putomjer. Ključ
ostaje upaljen i podsjeća vas da ćete uskoro
vozilo morati odvesti u servis na održavanje.
U izvedbama dizel BlueHDi, uz to upozorenje
stalno je upaljena žaruljica Service, odmah
nakon uključivanja kontakta.
01
Ploča s instrumentima

36
DS4_hr_Chap01_instruments- de-bord_ed01-2016

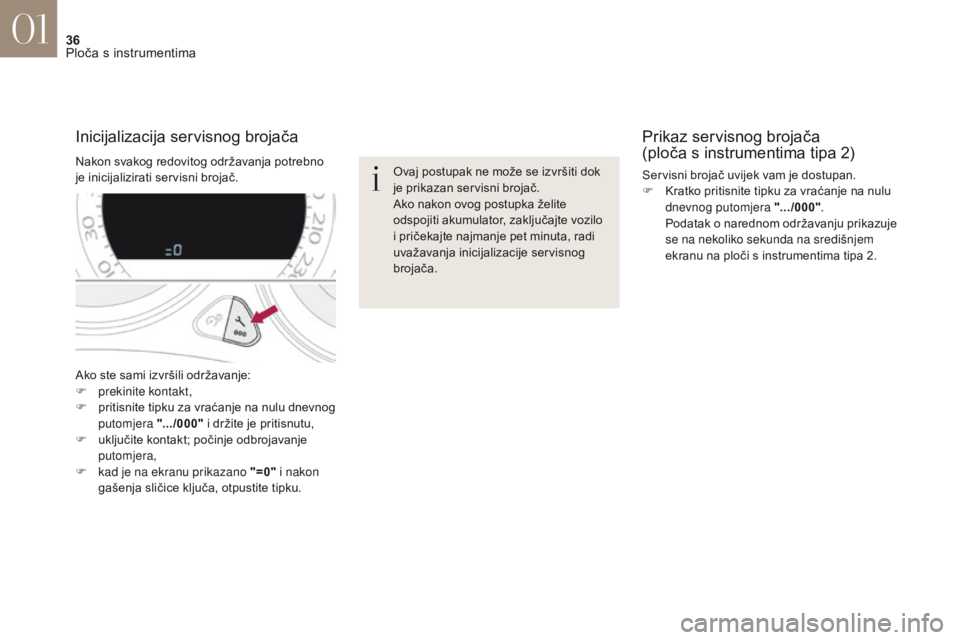

Ako ste sami izvršili održavanje:
F p rekinite kontakt,
F

p
ritisnite tipku za vraćanje na nulu dnevnog
putomjera ".../000" i držite je pritisnutu,
F

u
ključite kontakt; počinje odbrojavanje
putomjera,
F

k
ad je na ekranu prikazano "=0" i nakon
gašenja sličice ključa, otpustite tipku. Ovaj postupak ne može se izvršiti dok
je prikazan servisni brojač.
Ako nakon ovog postupka želite
odspojiti akumulator, zaključajte vozilo
i pričekajte najmanje pet minuta, radi
uvažavanja inicijalizacije servisnog
brojača.
Prikaz servisnog brojača
(ploča s instrumentima tipa 2)
Servisni brojač uvijek vam je dostupan.
F
K ratko pritisnite tipku za vraćanje na nulu
dnevnog putomjera ".../000" .
P

odatak o narednom održavanju prikazuje
se na nekoliko sekunda na središnjem
ekranu na ploči s instrumentima tipa 2.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
01
Ploča s instrumentima

37
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
AdBlue
®.
Pokazivači dosega s tekućinom AdBlue®
Čim se počne trošiti rezerva AdBlue® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina AdBlue
®, prikazuje se manja vrijednost
preostalih kilometara.
U slučaju opasnosti od nepokretanja motora zbog nedostatka AdBlue®
Doseg veći od 2 400 km
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o dosegu.
Uz ploču s instrumentima tipa 2, za
prikaz dosega potrebno je pritisnuti
ovu tipku.
Iznad 5 000 km, vrijednost se ne prikazuje.
Ploča s instrumentima tipa 1
Doseg između 600 i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i privremeni
prikaz poruke na ploči s instrumentima
"NO
START IN" i udaljenosti, što predstavlja
doseg izražen u kilometrima ili miljama do
onemogućavanja pokretanja motora - (na
primjer "NO START IN 1 500 km") znači da
će "pokretanje motora biti zabranjeno za
1
500 km").
U vožnji, poruka se prikazuje svakih 300 km
tako dugo dok se ne dolije potrebna količina
AdBlue.
Razina se spustila na rezervu; preporučuje se
dolijevanje u što kraćem roku.
Preporučuje se da se za dolijevanje ne koristi
više od 10 litara AdBlue.
Više podataka o AdBlue
® i o sustavu
SCR , a naročito o dolijevanju, možete naći u
odgovarajućoj točki.
01
Ploča s instrumentima

38
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Nakon uključivanja kontakta, pali se žaruljica
SERVICE, a žaruljica UREA bljeska, uz zvučni
signal i privremeni prikaz poruke na ploči s
instrumentima "NO START IN" i udaljenosti,
što predstavlja doseg izražen u kilometrima
ili miljama do onemogućavanja pokretanja
motora - (na primjer "NO START IN 300 km"
znači da će "Pokretanje biti zabranjeno za
300
km".
U vožnji, poruka se prikazuje svakih
30
sekunda tako dugo dok se ne dolije
potrebna količina AdBlue.
Dolijevanje se mora izvršiti u što kraćem roku
prije potpunog pražnjenja spremnika, jer se u
tom slučaju motor više ne bi mogao pokrenuti.
Više podataka o AdBlue
® i o sustavu SCR ,
a naročito o dolijevanju, možete naći u
odgovarajućoj točki. Doseg između 0 i 600 km
Nakon uključivanja kontakta pali se žaruljica
SERVICE, a žaruljica UREA bljeska, uz
zvučni signal i privremenu poruku na ploči s
instrumentima "NO START IN" i 0 km ili milja -
("NO START IN 0 km" znači "Pokretanje je
zabranjeno").
Spremnik AdBlue
® je prazan: sigurnosni uređaj
onemogućuje ponovno pokretanje motora. Kvar vezan uz nedostatak AdBlue
®
Kako biste ponovno mogli pokrenuti
motor, obavezno morate uliti najmanje
3,8 l AdBlue
® u njegov spremnik.
Više podataka o AdBlue® i o sustavu
SCR , a naročito o dolijevanju, možete
naći u odgovarajućoj točki.
01
Ploča s instrumentima
