2017 CITROEN DS4 Upute Za Rukovanje (in Croatian)

23
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Ser vo upravljačstalno. Neispravnost servo upravljača. Vozite oprezno umjerenom brzinom.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Prenizak tlak u
gumama stalno.
Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama.
Prilikom provjere, gume po mogućnosti moraju biti
hladne.
+ bljeska, zatim stalno
upaljena, uz žaruljicu
Service.
Sustav nadzora tlaka u gumama je
neispravan ili u nekom kotaču nije
otkriven davač tlaka. Otkrivanje preniskog tlaka u gumama više nije osigurano.
Dajte provjeriti sustav u mreži CITROËN ili u nekoj
stručnoj radionici.
Žaruljica
je upaljenaUzrok Rješenja / napomene
Zračni jastuci privremeno. Pali se na nekoliko sekunda, zatim se
gasi nakon uključivanja kontakta. Mora se ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
stalno. Neispravnost nekog zračnog
jastuka ili pirotehničkog zatezača
sigurnosnog pojasa. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
01
Ploča s instrumentima

24
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Žaruljicaje upaljenaUzrok Rješenja / napomene
AdBlue
®
(Dizel BlueHDi) stalno, odmah nakon
uključivanja kontakta,
uz zvučni signal i
poruku s preostalim
brojem kilometara. Preostali doseg je između 600 i
2
400 km.Što prije dolijte AdBlue® ili se obratite mreži CITROËN
ili nekoj stručnoj radionici.
+ bljeska, uz upaljenu
žaruljicu SERVICE,
zvučni signal i poruku
s preostalim brojem
kilometara.Preostali doseg je između 0 km i
600

km. Obavezno
dolijte AdBlue
® kako se spremnik ne bi
ispraznio ili se obratite mreži CITROËN ili nekoj
stručnoj radionici.
bljeska, uz upaljenu
žaruljicu SERVICE,
zvučni signal i poruku
o zabrani pokretanja. Spremnik AdBlue
® je prazan: sustav
kodiranog pokretanja onemogućuje
ponovno pokretanje motora. Za ponovno pokretanje motora obavezno
morate
doliti AdBlue® ili se obratite mreži CITROËN ili nekoj
stručnoj radionici.
Obavezno se mora uliti u spremnik najmanje 3,8 litara
tekućine AdBlue
®.
Više podataka o dolijevanju ili AdBlue
® i o sustavu SCR možete naći u odgovarajućoj točki
01
Ploča s instrumentima

25
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Žaruljicaje upaljenaUzrok Rješenja / napomene
+
+ Sustav
pročišćavanja
SCR

(Dizel BlueHDi) stalno, odmah nakon
uključivanja kontakta,
uz upaljene žaruljice
SERVICE i sustava
autodijagnostike motora,
zvučni signal i poruku. Otkrivena je neispravnost sustava
pročišćavanja SCR.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
bljeska, odmah nakon
uključivanja kontakta,
uz upaljene žaruljice
SERVICE i sustava
autodijagnostike motora,
zvučni signal i poruku s
preostalim dosegom. Nakon potvrde neispravnosti sustava
pročišćavanja, još možete prijeći
1
100 km do uključivanja sustava
kodiranog pokretanja motora. Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici kako se spremnik aditiva ne bi
ispraznio
.
bljeska, odmah nakon
uključivanja kontakta,
uz upaljene žaruljice
SERVICE i sustava
autodijagnostike motora,
zvučni signal i poruku. Prekoračili ste dopušteni broj
kilometara nakon potvrde
neispravnosti sustava pročišćavanja:
sustav kodiranog pokretanja
onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora obavezno
se
morate obratiti mreži CITROËN ili nekoj stručnoj
radionici.
01
Ploča s instrumentima

26
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Žaruljicaje upaljenaUzrok Rješenja / napomene
Električna
parkirna kočnica stalno.
Električna parkirna kočnica je
pritegnuta. Žaruljica se gasi nakon otpuštanja električne kočnice:
pritisnite papučicu kočnice i povucite sklopku
električne parkirne kočnice.
Poštujte pravila sigurnosti.
Više podataka o Električnoj kočnici možete naći
odgovarajućoj točki.
Isključene
automatske
funkcije
električne
parkirne kočnice stalno.
Funkcije "automatskog pritezanja"
(nakon gašenja motora) i
"automatskog otpuštanja" su
isključene ili neispravne. Funkciju možete ponovo uključiti (ovisno o tržištu) u
izborniku za konfiguraciju vozila ili se obratite mreži
CITROËN ili nekoj stručnoj radionici.
Sustav zračnog
jastuka
suvozača stalno, na ekranu
žaruljica pojasa i
prednjeg zračnog
jastuka suvozača. Prekidač u pretincu za rukavice
okrenut je u položaj "ON"
. Prednji
zračni jastuk suvozača je uključen.
Prednji zračni jastuk suvozača je
uključen. U tom slučaju ne postavljajte dječju sjedalicu leđima u
smjeru vožnje na to mjesto.
Za isključivanje prednjeg zračnog jastuka suvozača
okrenite prekidač u položaj "OFF"
. Tada možete
postaviti dječju sjedalicu leđima u smjeru vožnje,
osim u slučaju neispavnosti zračnih jastuka (upaljena
žaruljica upozorenja za zračne jastuke).
Sustav zračnog
jastuka suvozača stalno, na ploči s
instrumentima i/ili
na ekranu žaruljica
sigurnosnih pojasa
i prednjeg zračnog
jastuka suvozača. Prekidač u pretincu za rukavice
okrenut je u položaj "
OFF".
Prednji zračni jastuk suvozača je
isključen. Možete postaviti dječju sjedalicu leđima u smjeru
vožnje, osim u slučaju neispravnosti zračnih jastuka
(upaljena žaruljica upozorenja za zračne jastuke).
Za ponovno uključivanje prednjeg zračnog jastuka
suvozača, okrenite prekidač u položaj "
ON". Tada ne
postavljajte dječju sjedalicu leđima u smjeru vožnje na
to mjesto.
01
Ploča s instrumentima

27
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Žaruljicaje upaljenaUzrok Rješenja / napomene
Lijevi pokazivač
smjera bljeska uz zvuk.
Sklopka svjetala je pomaknuta prema
dolje.
Desni pokazivač
smjera bljeska uz zvuk.
Sklopka svjetala je pomaknuta prema
gore.
Prednja svjetla za
maglu
stalno.
Upaljena su prednja svjetla za maglu
prstenom na sklopki svjetala. Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.
Stražnja svjetla
za maglu
stalno.
Stražnja svjetla za maglu su upaljena
prstenom na sklopki svjetala. Stražnja svjetla za maglu gase se okretanjem prstena
prema natrag.
Četiri žmigavca bljeska uz zvuk. Funkcija četiri žmigavca uključena je
prekidačem na armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljice
istovremeno bljeskaju.
Stop & Star t
stalno.
Nakon zaustavljanja vozila (semafor, znak
obaveznog zaustavljanja, zastoj...), sustav
Stop & Start je stavio motor u režim STOP.Čim želite ponovo krenuti, žaruljica se gasi, a motor
se automatski pokreće u režimu START.
bljeska nekoliko
sekunda, zatim se
gasi. Režim STOP trenutno nije dostupan.
ili
Automatski je uključen režim START. Više podataka o sustavu Stop & Star t možete naći u
odgovarajućoj točki.
01
Ploča s instrumentima

28
DS4_hr_Chap01_instruments- de-bord_ed01-2016

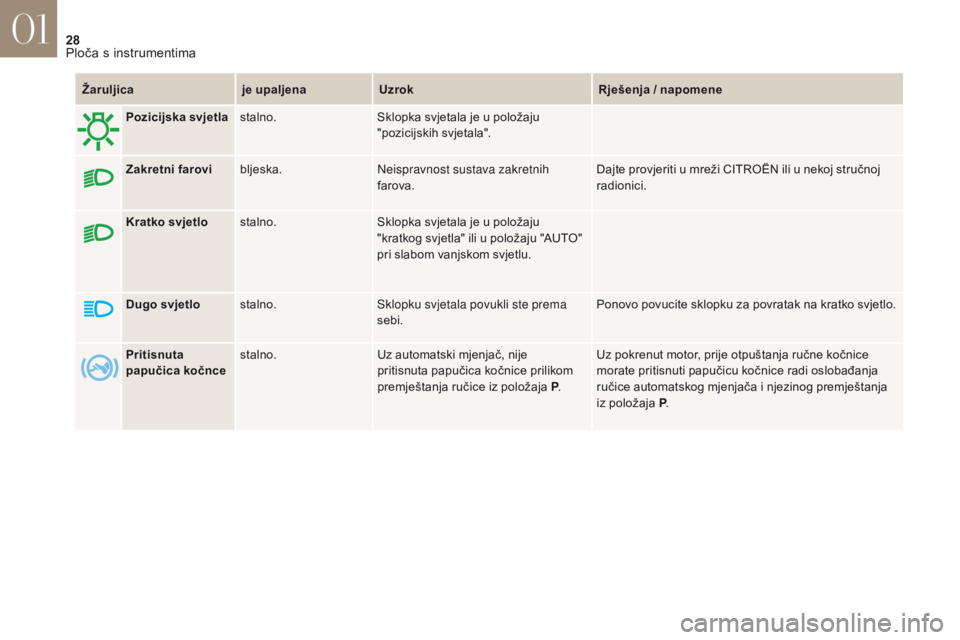

Žaruljicaje upaljenaUzrok Rješenja / napomene
Kratko svjetlo stalno. Sklopka svjetala je u položaju
"kratkog svjetla" ili u položaju "AUTO"
pri slabom vanjskom svjetlu.
Dugo svjetlo stalno. Sklopku svjetala povukli ste prema
sebi. Ponovo povucite sklopku za povratak na kratko svjetlo.
Pozicijska svjetla
stalno. Sklopka svjetala je u položaju
"pozicijskih svjetala".
Zakretni farovi bljeska. Neispravnost sustava zakretnih
farova. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Pritisnuta
papučica kočnce stalno.
Uz automatski mjenjač, nije
pritisnuta papučica kočnice prilikom
premještanja ručice iz položaja P .Uz pokrenut motor, prije otpuštanja ručne kočnice
morate pritisnuti papučicu kočnice radi oslobađanja
ručice automatskog mjenjača i njezinog premještanja
iz položaja P
.
01
Ploča s instrumentima

29
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Pročistač čestica
(dizel)stalno, uz zvučni signal
i poruku o opasnosti od
zapunjenja pročistača
čestica. Upozorava na početak zasićenja
pročistača čestica.
Radi regeneracije pročistača, čim to dopuste uvjeti u
prometu, vozite brzinom od najmanje 60
km/h dok se
žaruljica ne ugasi.
stalno, uz zvučni signal
i poruku o preniskoj
razini aditiva za dizel
gorivo. Upozorava na minimalnu razinu u
spremniku aditiva.
Obratite se što prije mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja potrebne količine aditiva.
Žaruljica
je upaljenaUzrok Rješenja / napomene
Otvorena vrata stalno, uz poruku s
lokacijom vrata, ako
je brzina manja od
10 km/h.
Otvorena neka vrata ili poklopac
prtljažnika.
Zatvorite otvorena vrata ili prtljažnik.
stalno, uz poruku s
lokacijom vrata i zvučni
signal, ako je brzina
veća od 10 km/h.
01
Ploča s instrumentima

30
DS4_hr_Chap01_instruments- de-bord_ed01-2016
Reostat za
podešavanje
osvijetljenostistalno.
U tijeku je podešavanje osvijetljenosti
reostatom. Osvijetljenost vozačkog mjesta može se podesiti
između 1
i 16.
Automatski rad
brisača
stalno.
Sklopka brisača je pritisnuta prema
dolje.
Uključen je automatski rad brisača
vjetrobrana. Za isključivanje automatskog rada brisača, ponovo
pritisnite sklopku brisača prema dolje ili je postavite u
neki drugi položaj.
Žaruljica
je upaljenaUzrok Rješenja / napomene
Predgrijanje dizel
motora stalno.
Nakon uključivanja kontakta ključem
ili nakon zahtjeva za pokretanje
motora pritiskom na prekidač " S TA R T/
STOP ", zbog temperature motora
potrebno je njegovo predgrijanje. Trajanje upaljenosti žaruljice ovisi o klimatskim
uvjetima (do oko trideset sekunda po vrlo hladnom
vremenu).
Uz kontakt bravu, pričekajte da se žaruljica ugasi prije
pokretanja motora.
Uz sustav Pristupa i pokretanja bez ključa, nakon
gašenja žaruljice motor se odmah pokreće,
pod uvjetom da je pritisnuta papučica kočnice
(uz automatski mjenjač), odnosno papučica spojke
(uz ručni mjenjač).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.
01
Ploča s instrumentima
