2017 CITROEN DS4 Upute Za Rukovanje (in Croatian)

DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
04

128
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
Sklopka svjetalaTe sklopka služi za uključivanje i isključivanje pojedinih prednjih i stražnjih svjetala vozila.
Bez automatskog paljenja AUTO
S automatskim paljenjem AUTO
Glavna svjetla
Izbor načina rada glavnih svjetala
Automatsko paljenje svjetala.
Prebacivanje svjetala (kratka/duga
sv j et la)
Okretanjem prstena postavite željeni simbol
nasuprot oznaci.Upaljena samo pozicijska svjetla.
Upaljena kratka ili duga svjetla.
Povucite ručicu za prebacivanje s kratkih
svjetala na duga i obratno.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem ručice.
U određenim klimatskim uvjetima
(niska temperatura, vlaga),
zamagljenost unutrašnje površine
stakla prednjih i stražnjih svjetala
normalna je pojava; ona će nestati
nekoliko minuta nakon paljenja svjetala.
Putovanja u inozemstvu
Halogena svjetla i ksenonska svjetla
Ako se vozilo koristi u nekoj zemlji u
kojoj se promet odvija na suprotnoj
strani u odnosu na zemlju u kojoj je
vozilo prodano, potrebno je podesiti
kratka svjetla kako se ne bi zasljepljivali
vozači iz suprotnog smjera.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Ugašena svjetla (prekinut kontakt) /
Dnevna svjetla (pokrenut motor).
Pali se žaruljica kojom se potvrđuje da
su odgovarajuća svjetla upaljena.
04
Rasvjeta i vidljivost

129
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
Prsten za uključivanje svjetala za maglu.
Ona se mogu upaliti ako su upaljena kratka ili
duga svjetla.Okrenite prsten:
F

p
rema naprijed; prvim zakretom pale se
prednja svjetla za maglu,
F
p
rema naprijed; drugim zakretom pale se
stražnja svjetla za maglu,
F
p
rema natrag; prvim zakretom gase se
stražnja svjetla za maglu,
F
p
rema natrag; drugim zakretom gase se
prednja svjetla za maglu.
prednja i stražnja svjetla za maglu U slučaju automatskog gašenja svjetala (model
s funkcijom AUTO), kao i u slučaju ručnog
gašenja kratkih svjetala, svjetla za maglu i
pozicijska svjetla ostaju upaljena.
F

U
gasite svjetla za maglu okretanjem
prstena prema natrag, tada će se ugasiti i
pozicijska svjetla.
Prednja svjetla za maglu i stražnja svjetla za maglu
Po vedrom vremenu ili po kiši, i danju
i noću, zabranjeno je paljenje prednjih
i stražnjih svjetala za maglu. U takvim
uvjetima vidljivosti ova jaka svjetla
mogla bi zaslijepiti druge sudionike u
prometu. Ona se smiju koristiti samo po
magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite svjetla za maglu i kratko
svjetlo, jer davač vanjskog svjetla može
otkriti dovoljnu vanjsku svjetlost.
Ne zaboravite ugasiti prednja i stražnja
svjetla za maglu čim vam više nisu
potrebna.
04
Rasvjeta i vidljivost

130
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
Gašenje svjetala nakon
prekida kontakta
Nakon prekida konakta, sva svjetla
odmah se gase, osim kratkih
svjetala ako je uključeno automatsko
privremeno paljenje svjetala.
Paljenje svjetala nakon
prekida kontakta
Za ponovno paljenje svjetala, okrenite
prsten A u položaj "0" - ugašena
svjetla, zatim u položaj koji želite.
Nakon otvaranja vrata vozača,
privremeni zvučni signal podsjeća vas
da su svjetla upaljena.
Svjetla će se automatski ugasiti
nakon određenog vremena koje
ovisi o napunjenosti akumulatora
(nakon prelaska u štedljiv način rada).
Pokazivači smjera
(žmigavci)
F Skretanje lijevo: spustite sklopku svjetala preko točke otpora.
F

S
kretanje desno: podignite sklopku svjetala
preko točke otpora.
Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti.
U izvedbama s LED pokazivačima smjera,
paljenje LED dioda je dinamičko.
Svjetlosna jakost dnevnih svjetala smanjuje
se za vrijeme dinamičkog paljenja pokazivača
smjera.
04
Rasvjeta i vidljivost

131
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016

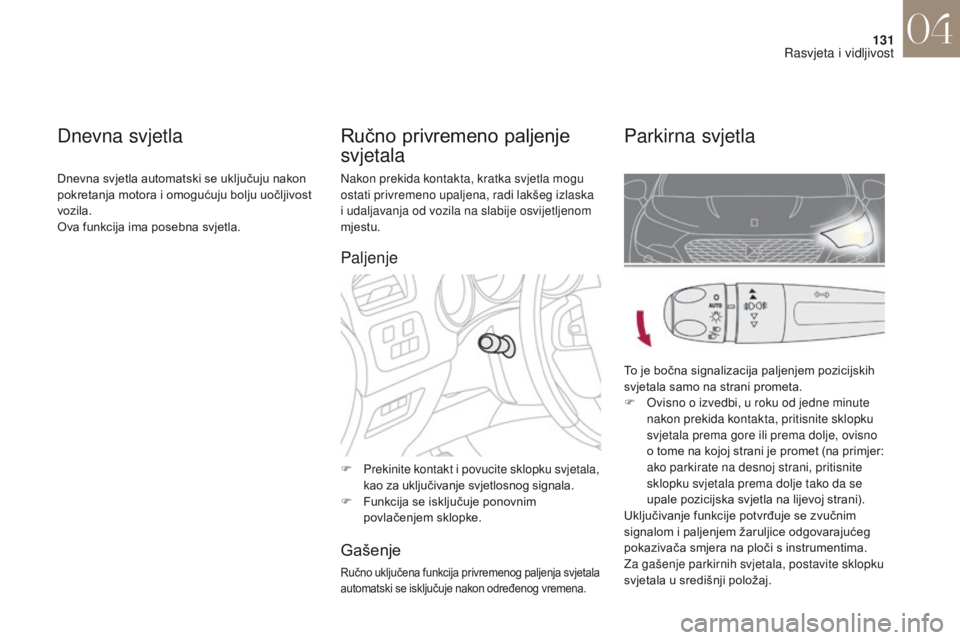

Nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena, radi lakšeg izlaska
i udaljavanja od vozila na slabije osvijetljenom
mjestu.
F
P
rekinite kontakt i povucite sklopku svjetala,
kao za uključivanje svjetlosnog signala.
F

F
unkcija se isključuje ponovnim
povlačenjem sklopke.
Gašenje
Ručno uključena funkcija privremenog paljenja svjetala
automatski se isključuje nakon određenog vremena.
Ručno privremeno paljenje
svjetala Parkirna svjetla
To je bočna signalizacija paljenjem pozicijskih
svjetala samo na strani prometa.
F

O
visno o izvedbi, u roku od jedne minute
nakon prekida kontakta, pritisnite sklopku
svjetala prema gore ili prema dolje, ovisno
o tome na kojoj strani je promet (na primjer:
ako parkirate na desnoj strani, pritisnite
sklopku svjetala prema dolje tako da se
upale pozicijska svjetla na lijevoj strani).
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj.
Dnevna svjetla
Dnevna svjetla automatski se uključuju nakon
pokretanja motora i omogućuju bolju uočljivost
vozila.
Ova funkcija ima posebna svjetla.
Paljenje
04
Rasvjeta i vidljivost

132
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
Ako davač vanjskog svjetla otkrije slabu
vanjsku svjetlost, svjetla registarskih pločica,
pozicijska svjetla i kratka svjetla pale se
automatski, bez naloga vozača. Ona se mogu
upaliti i u slučaju otkrivanja kiše, a pritom se
automatski uključuju i brisači vjetrobrana.
Svjetla se automatski i gase čim vanjska
svjetlost postane dovoljna ili nakon isključivanja
brisača.
UključivanjeIsključivanje
F Okrenite prsten u neki drugi položaj.
Isključivanje funkcije potvrđuje se porukom
na ekranu.
Automatsko privremeno
paljenje svjetala
Neispravnost u radu
U slučaju neispravnosti davača
vanjske svjetlosti, svjetla se pale,
na ploči s instrumentima pali se ova
žaruljica i/ili se prikazuje poruka na
ekranu, uz zvučni signal.
Po magli ili ako pada snijeg, davač
vanjske svjetlosti može otkrivati
dovoljno svjetlosti, pa se svjetla neće
automatski upaliti.
Ne prekrivajte davač vanjske svjetlosti,
povezan s davačem kiše, smješten u
sredini vjetrobrana, iza unutrašnjeg
retrovizora; pripadajuće funkcije više
ne bi primale podatke.
Ako je funkcija automatskog paljenja svjetala
uključena (sklopka svjetala u položaju
"AUTO"
), u slučaju slabe vanjske svjetlosti,
kratka svjetla ostaju upaljena nakon prekida
kontakta.
Programiranje
Trajanje privremenog paljenja
svjetala i uključenost odnosno
isključenost te funkcije određuju se u
izborniku za konfiguraciju vozila.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Automatsko paljenje svjetala
F Okrenite prsten u položaj "AUTO" .
Uključivanje funkcije potvrđuje se
porukom na ekranu.
04
Rasvjeta i vidljivost

133
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
Rasvjeta za lakši pristup
To je mogućnost paljenja svjetala iz udaljenosti,
prilikom približavanja vozilu, na slabije
osvijetljenom mjestu. Svjetla se pale ovisno o
vanjskoj svjetlosti, koju otkriva davač vanjskog
svjetla.
UključivanjeIsključivanje
F Pritisnite tipku s otvorenim
lokotom ili kvaku prednjih vrata
uz sustav "Pristupa i pokretanja
bez ključa".
Pale se kratka i pozicijska svjetla, kao i bočna
spot svjetla ispod vanjskih retrovizora. Vozilo je
otključano. Trajanje paljenja vanjskih svjetala
za lakši pristup, kao i uključenost
odnosno isključenost te funkcije,
određuju se u izborniku za
konfiguraciju vozila.
Programiranje
Rasvjeta za lakši pristup automatski se
gasi nakon programiranog vremena, nakon
uključivanja kontakta ili nakon zaključavanja
vozila.
04
Rasvjeta i vidljivost

134
DS4_hr_Chap04_eclairage-et-visibilite_ed01-2016
Automatsko podešavanje ksenonskih farova i farova full LED
U slučaju neispravnosti, ne dirajte
ksenonske žarulje.
Dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
Taj sustav automatski korigira visinu
svjetlosnog snopa ksenonskih žarulja, u
vožnji i dok vozilo stoji, ovisno o opterećenju
vozila, čime se sprečava zasljepljivanje drugih
sudionika u prometu. U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica,
uz zvučni signal i poruku na ekranu.
Podešavanje visine farova
0. 1 ili 2 osobe na prednjim sjedalima.
-. 3 os obe.
1.
5

osoba.
-.
M

eđupoložaj.
2.
5

osoba + najveće dopušteno opterećenje.
-.
M

eđupoložaj.
3.
V

ozač + najveće dopušteno opterećenje. Sustav tada postavlja farove u najniži položaj.
Ručno podešavanje halogenih
farova
Osnovni položaj farova je "0".
Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa farova s
halogenim žaruljama mora biti prilagođena
opterećenju vozila.
04
Rasvjeta i vidljivost
