2017 CITROEN DS4 Betriebsanleitungen (in German)

215
DS4_de_Chap06_conduite_ed01-2016

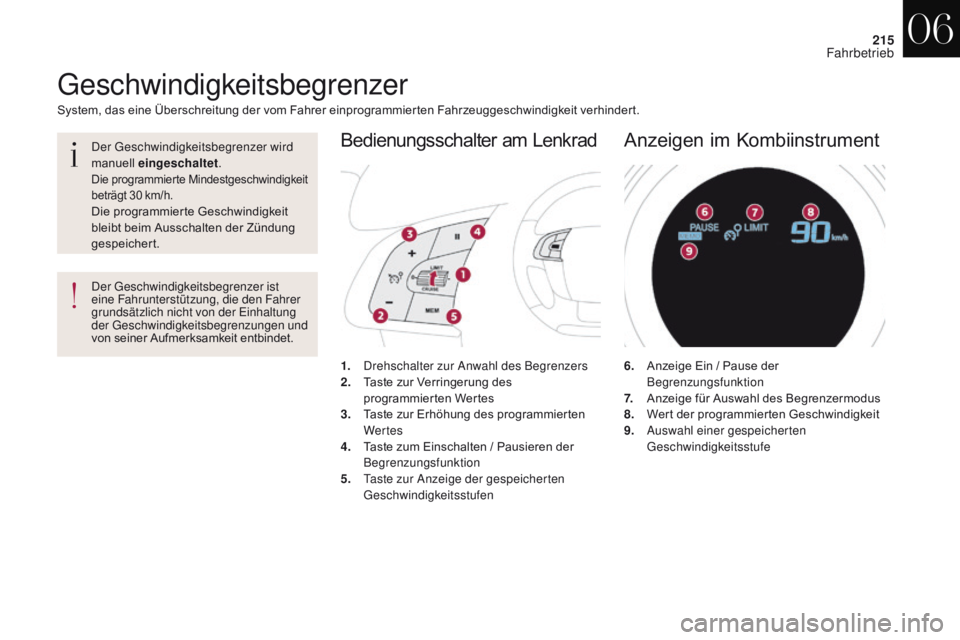

System, das eine Überschreitung der vom Fahrer einprogrammierten Fahrzeuggeschwindigkeit verhindert.
Geschwindigkeitsbegrenzer
Der Geschwindigkeitsbegrenzer ist
eine Fahrunterstützung, die den Fahrer
grundsätzlich nicht von der Einhaltung
der Geschwindigkeitsbegrenzungen und
von seiner Aufmerksamkeit entbindet.1.
D

rehschalter zur Anwahl des Begrenzers
2.
T

aste zur Verringerung des
programmierten Wertes
3.
T

aste zur Erhöhung des programmierten
Wer tes
4.
T

aste zum Einschalten / Pausieren der
Begrenzungsfunktion
5.
T

aste zur Anzeige der gespeicherten
Geschwindigkeitsstufen
Bedienungsschalter am Lenkrad
6. Anzeige Ein / Pause der Begrenzungsfunktion
7.
A

nzeige für Auswahl des Begrenzermodus
8.

W
ert der programmierten Geschwindigkeit
9.
A

uswahl einer gespeicherten
Geschwindigkeitsstufe
Anzeigen im KombiinstrumentDer Geschwindigkeitsbegrenzer wird
manuell eingeschaltet .
Die programmierte Mindestgeschwindigkeit
beträgt 30
km/h.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.
06
Fahrbetrieb

216
DS4_de_Chap06_conduite_ed01-2016

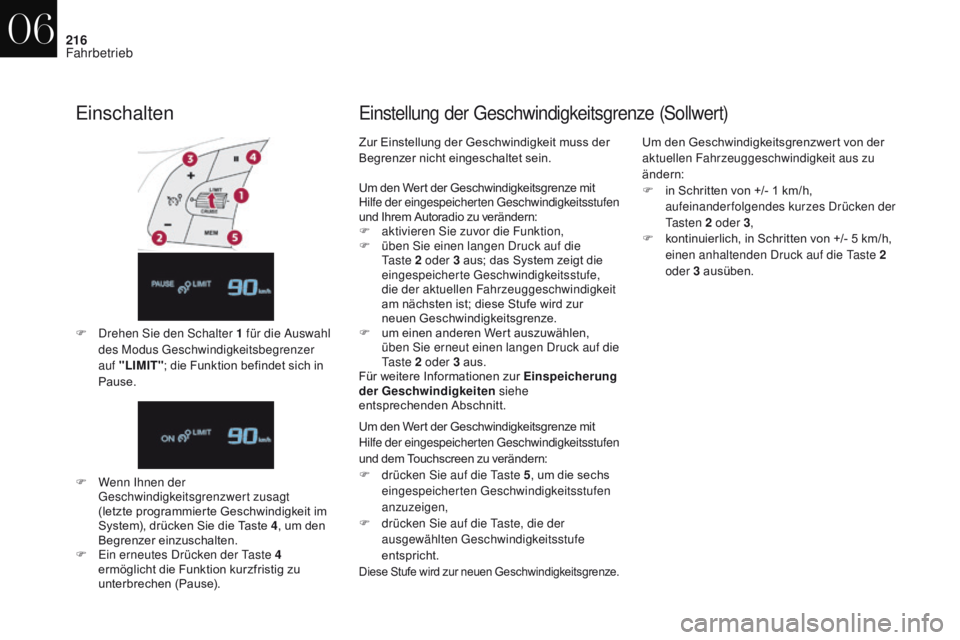

Einschalten
F Drehen Sie den Schalter 1 für die Auswahl
des Modus Geschwindigkeitsbegrenzer
auf " LIMIT" ; die Funktion befindet sich in
Pause.
F

W
enn Ihnen der
Geschwindigkeitsgrenzwert zusagt
(letzte programmierte Geschwindigkeit im
System), drücken Sie die Taste 4 , um den
Begrenzer einzuschalten.
F

E
in erneutes Drücken der Taste 4
ermöglicht die Funktion kurzfristig zu
unterbrechen (Pause).
Einstellung der Geschwindigkeitsgrenze (Sollwert)
Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein. Um den Geschwindigkeitsgrenzwert von der
aktuellen Fahrzeuggeschwindigkeit aus zu
ändern:
F

i
n Schritten von +/- 1 km/h,
aufeinanderfolgendes kurzes Drücken der
Ta s t e n 2
oder 3,
F

k
ontinuierlich, in Schritten von +/- 5 km/h,
einen anhaltenden Druck auf die Taste 2
oder 3 ausüben.
Um den Wert der Geschwindigkeitsgrenze mit
Hilfe der eingespeicherten Geschwindigkeitsstufen
und Ihrem Autoradio zu verändern:
F

a
ktivieren Sie zuvor die Funktion,
F

ü
ben Sie einen langen Druck auf die
Ta s t e 2 oder 3 aus; das System zeigt die
eingespeicherte Geschwindigkeitsstufe,
die der aktuellen Fahrzeuggeschwindigkeit
am nächsten ist; diese Stufe wird zur
neuen Geschwindigkeitsgrenze.
F

u
m einen anderen Wert auszuwählen,
üben Sie erneut einen langen Druck auf die
Ta s t e 2 oder 3 aus.
Für weitere Informationen zur Einspeicherung
der Geschwindigkeiten siehe
entsprechenden Abschnitt.
Um den Wert der Geschwindigkeitsgrenze mit
Hilfe der eingespeicherten Geschwindigkeitsstufen
und dem Touchscreen zu verändern:
F

d
rücken Sie auf die Taste 5 , um die sechs
eingespeicherten Geschwindigkeitsstufen
anzuzeigen,
F

d
rücken Sie auf die Taste, die der
ausgewählten Geschwindigkeitsstufe
entspricht.
Diese Stufe wird zur neuen Geschwindigkeitsgrenze.
06
Fahrbetrieb

217
DS4_de_Chap06_conduite_ed01-2016
Bei starkem Gefälle oder
starkem Beschleunigen kann der
Geschwindigkeitsbegrenzer nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.Die Ver wendung nicht
zugelassener Fußmatten seitens
CITROËN kann die Funktion des
Geschwindigkeitsbegrenzers
beeinträchtigen.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-

a
chten Sie darauf, dass die
Fußmatte richtig liegt,
-

l
egen Sie niemals mehrere
Fußmatten übereinander.

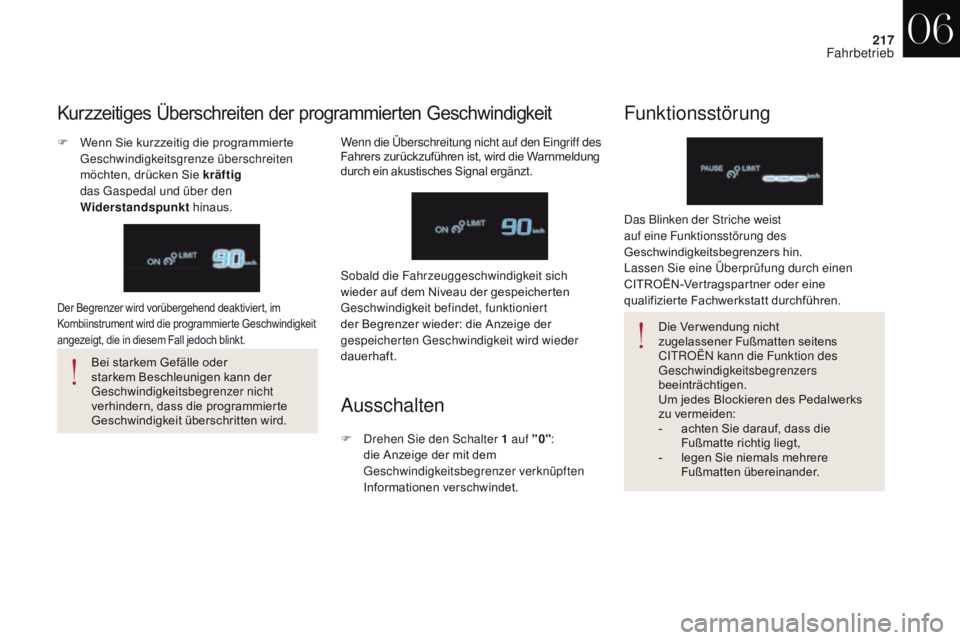

Kurzzeitiges Überschreiten der programmierten Geschwindigkeit
F Wenn Sie kurzzeitig die programmierte
Geschwindigkeitsgrenze überschreiten
möchten, drücken Sie kräftig
das Gaspedal und über den
Widerstandspunkt hinaus. Wenn die Überschreitung nicht auf den Eingriff des
Fahrers zurückzuführen ist, wird die Warnmeldung
durch ein akustisches Signal ergänzt.
Ausschalten
F Drehen Sie den Schalter
1 auf "0" :
die Anzeige der mit dem
Geschwindigkeitsbegrenzer verknüpften
Informationen verschwindet.
Funktionsstörung
Das Blinken der Striche weist
auf eine Funktionsstörung des
Geschwindigkeitsbegrenzers hin.
Lassen Sie eine Überprüfung durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt durchführen.
Der Begrenzer wird vorübergehend deaktiviert, im
Kombiinstrument wird die programmierte Geschwindigkeit
angezeigt, die in diesem Fall jedoch blinkt.
Sobald die Fahrzeuggeschwindigkeit sich
wieder auf dem Niveau der gespeicherten
Geschwindigkeit befindet, funktioniert
der Begrenzer wieder: die Anzeige der
gespeicherten Geschwindigkeit wird wieder
dauerhaft.
06
Fahrbetrieb

218
DS4_de_Chap06_conduite_ed01-2016

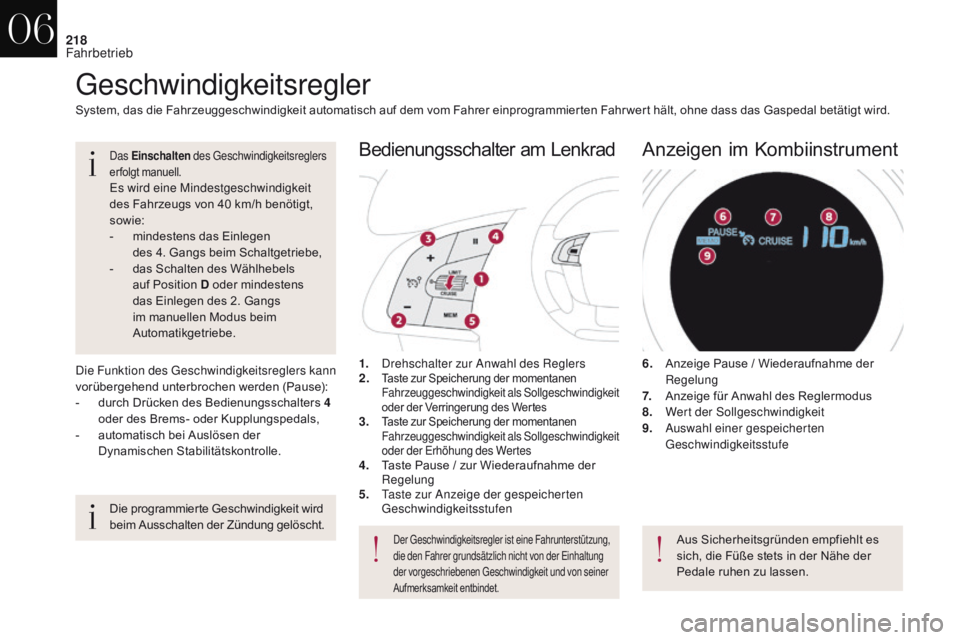

Geschwindigkeitsregler
1. Drehschalter zur Anwahl des Reglers
2. Taste zur Speicherung der momentanen
Fahrzeuggeschwindigkeit als Sollgeschwindigkeit
oder der Verringerung des Wertes
3. Taste zur Speicherung der momentanen
Fahrzeuggeschwindigkeit als Sollgeschwindigkeit
oder der Erhöhung des Wertes
4. Taste Pause / zur Wiederaufnahme der Regelung
5.
T

aste zur Anzeige der gespeicherten
Geschwindigkeitsstufen
Bedienungsschalter am Lenkrad
6. Anzeige Pause / Wiederaufnahme der
Regelung
7.
A

nzeige für Anwahl des Reglermodus
8.
W

ert der Sollgeschwindigkeit
9.
A

uswahl einer gespeicherten
Geschwindigkeitsstufe
Anzeigen im Kombiinstrument
System, das die Fahrzeuggeschwindigkeit automatisch auf dem vom Fahrer einprogrammierten Fahr wert hält, ohne dass das Gaspedal betätigt wird.
Das Einschalten des Geschwindigkeitsreglers
erfolgt manuell.
Es wird eine Mindestgeschwindigkeit
des Fahrzeugs von 40 km/h benötigt,
sowie:
-

m
indestens das Einlegen
des 4. Gangs beim Schaltgetriebe,
-

d
as Schalten des Wählhebels
auf Position D oder mindestens
das Einlegen des 2. Gangs
im manuellen Modus beim
Automatikgetriebe.
Aus Sicherheitsgründen empfiehlt es
sich, die Füße stets in der Nähe der
Pedale ruhen zu lassen.
Die programmierte Geschwindigkeit wird
beim Ausschalten der Zündung gelöscht.
Der Geschwindigkeitsregler ist eine Fahrunterstützung,
die den Fahrer grundsätzlich nicht von der Einhaltung
der vorgeschriebenen Geschwindigkeit und von seiner
Aufmerksamkeit entbindet.
Die Funktion des Geschwindigkeitsreglers kann
vorübergehend unterbrochen werden (Pause):
-

d
urch Drücken des Bedienungsschalters 4
oder des Brems- oder Kupplungspedals,
-

a
utomatisch bei Auslösen der
Dynamischen Stabilitätskontrolle.
06
Fahrbetrieb

219
DS4_de_Chap06_conduite_ed01-2016

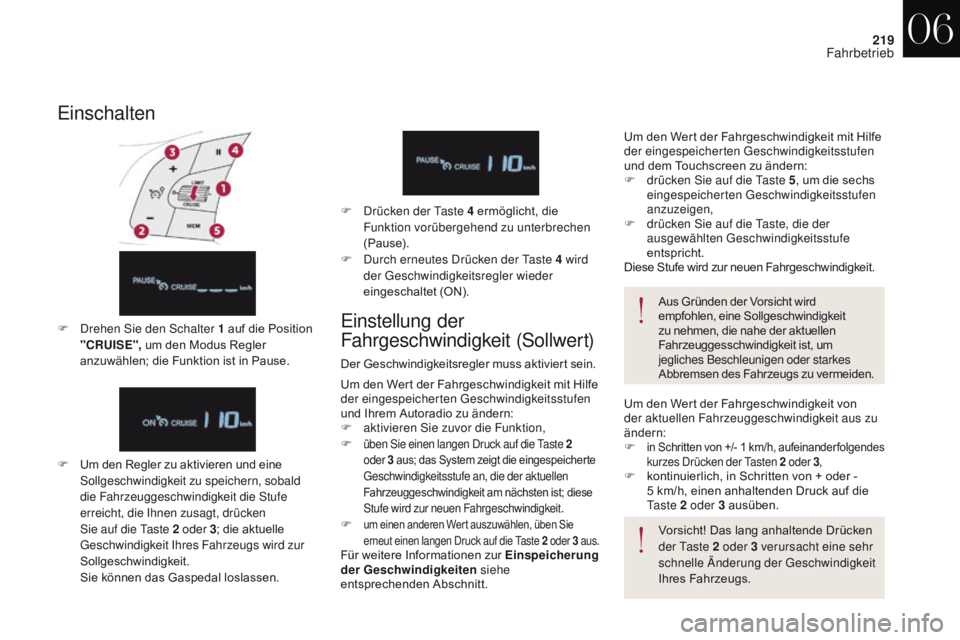

Einschalten
F Um den Regler zu aktivieren und eine Sollgeschwindigkeit zu speichern, sobald
die Fahrzeuggeschwindigkeit die Stufe
erreicht, die Ihnen zusagt, drücken
Sie auf die Taste 2

o
der 3; die aktuelle
Geschwindigkeit Ihres Fahrzeugs wird zur
Sollgeschwindigkeit.
S

ie können das Gaspedal loslassen.
Einstellung der
Fahrgeschwindigkeit (Sollwert)F Drehen Sie den Schalter 1 auf die Position "CRUISE", um den Modus Regler
anzuwählen; die Funktion ist in Pause. F

D
rücken der Taste 4 ermöglicht, die
Funktion vorübergehend zu unterbrechen
(Pause).
F
D
urch erneutes Drücken der Taste 4 wird
der Geschwindigkeitsregler wieder
eingeschaltet (ON).
Der Geschwindigkeitsregler muss aktiviert sein. Aus Gründen der Vorsicht wird
empfohlen, eine Sollgeschwindigkeit
zu nehmen, die nahe der aktuellen
Fahrzeuggesschwindigkeit ist, um
jegliches Beschleunigen oder starkes
Abbremsen des Fahrzeugs zu vermeiden.
Vorsicht! Das lang anhaltende Drücken
der Taste 2 oder 3 verursacht eine sehr
schnelle Änderung der Geschwindigkeit
Ihres Fahrzeugs.
Um den Wert der Fahrgeschwindigkeit von
der aktuellen Fahrzeuggeschwindigkeit aus zu
ändern:
F

in Schritten von +/- 1 km/h, aufeinanderfolgendes
kurzes Drücken der Tasten 2 o der 3,
F kontinuierlich, in Schritten von + oder -
5 km/h, einen anhaltenden Druck auf die
Ta s t e 2
oder 3 ausüben.
Um den Wert der Fahrgeschwindigkeit mit Hilfe
der eingespeicherten Geschwindigkeitsstufen
und Ihrem Autoradio zu ändern:
F

a

ktivieren Sie zuvor die Funktion,
F

üben Sie einen langen Druck auf die Taste 2
oder
3 aus; das System zeigt die eingespeicherte
Geschwindigkeitsstufe an, die der aktuellen
Fahrzeuggeschwindigkeit am nächsten ist; diese
Stufe wird zur neuen Fahrgeschwindigkeit
.
F
um einen anderen Wert auszuwählen, üben Sie
erneut einen langen Druck auf die Taste 2 oder 3 aus
.
Für weitere Informationen zur Einspeicherung
der Geschwindigkeiten siehe
entsprechenden Abschnitt. Um den Wert der Fahrgeschwindigkeit mit Hilfe
der eingespeicherten Geschwindigkeitsstufen
und dem Touchscreen zu ändern:
F

d
rücken Sie auf die Taste 5
, um die sechs
eingespeicherten Geschwindigkeitsstufen
anzuzeigen,
F
d
rücken Sie auf die Taste, die der
ausgewählten Geschwindigkeitsstufe
entspricht.
Diese Stufe wird zur neuen Fahrgeschwindigkeit.
06
Fahrbetrieb

220
DS4_de_Chap06_conduite_ed01-2016
Sie können veranlasst werden zu bremsen, um
das Verhalten Ihres Fahrzeugs zu beherrschen.
In diesem Fall schaltet der Regler automatisch
auf Pause.
Um die Funktion erneut zu aktivieren, drücken
Sie auf die Taste 4. Aktivieren Sie den
Geschwindigkeitsregler nur, wenn
die Verkehrsbedingungen Ihnen
erlauben, für eine bestimmte Zeit, mit
konstanter Geschwindigkeit und unter
Einbehaltung eines ausreichenden
Sicherheitsabstands zu fahren.
Aktivieren Sie den
Geschwindigkeitsregler nicht im
städtischen Bereich, bei dichtem Verkehr,
auf kurvigen oder steilen Strecken, auf
rutschigen oder unebenen Fahrbahnen,
bei schlechten Sichtverhältnissen
(starker Regen, Nebel, Schneefall, ...).
In bestimmten Fällen kann die
programmierte Geschwindigkeit
weder gehalten noch erreicht werden:
Abschleppen, Fahrzeugladung, starke
Steigung...

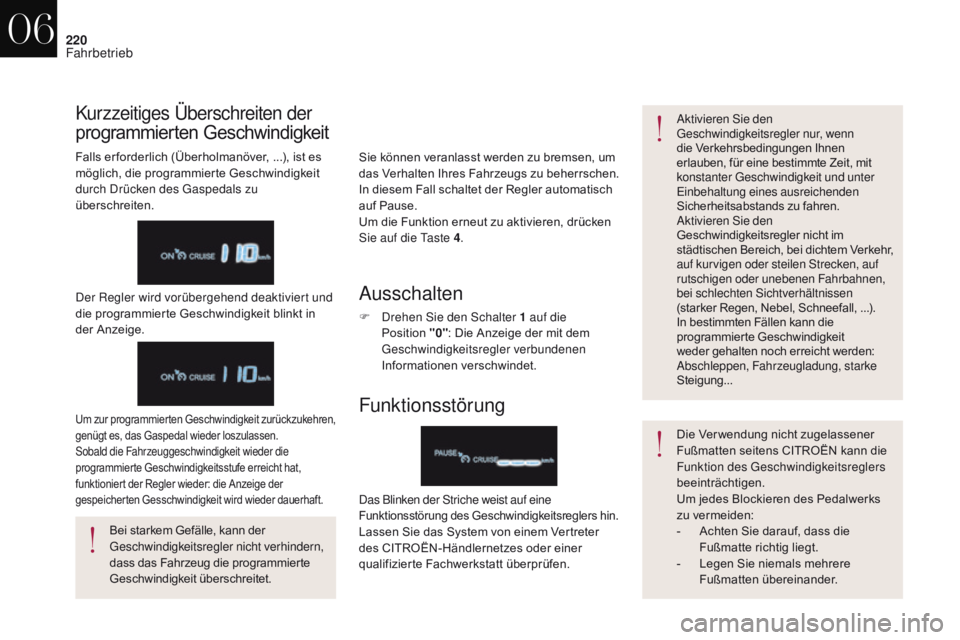

Kurzzeitiges Überschreiten der
programmierten Geschwindigkeit
Falls er forderlich (Überholmanöver, ...), ist es
möglich, die programmierte Geschwindigkeit
durch Drücken des Gaspedals zu
überschreiten.
Um zur programmierten Geschwindigkeit zurückzukehren,
genügt es, das Gaspedal wieder loszulassen.
Sobald die Fahrzeuggeschwindigkeit wieder die
programmierte Geschwindigkeitsstufe erreicht hat,
funktioniert der Regler wieder: die Anzeige der
gespeicherten Gesschwindigkeit wird wieder dauerhaft.
Bei starkem Gefälle, kann der
Geschwindigkeitsregler nicht verhindern,
dass das Fahrzeug die programmierte
Geschwindigkeit überschreitet.
Ausschalten
F Drehen Sie den Schalter 1 auf die
Position "0": Die Anzeige der mit dem
Geschwindigkeitsregler verbundenen
Informationen verschwindet.
Funktionsstörung
Das Blinken der Striche weist auf eine
Funktionsstörung des Geschwindigkeitsreglers hin.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierte Fachwerkstatt überprüfen. Die Verwendung nicht zugelassener
Fußmatten seitens CITROËN kann die
Funktion des Geschwindigkeitsreglers
beeinträchtigen.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-
A chten Sie darauf, dass die
Fußmatte richtig liegt.
-

L
egen Sie niemals mehrere
Fußmatten übereinander.
Der Regler wird vorübergehend deaktiviert und
die programmierte Geschwindigkeit blinkt in
der Anzeige.
06
Fahrbetrieb

221
DS4_de_Chap06_conduite_ed01-2016

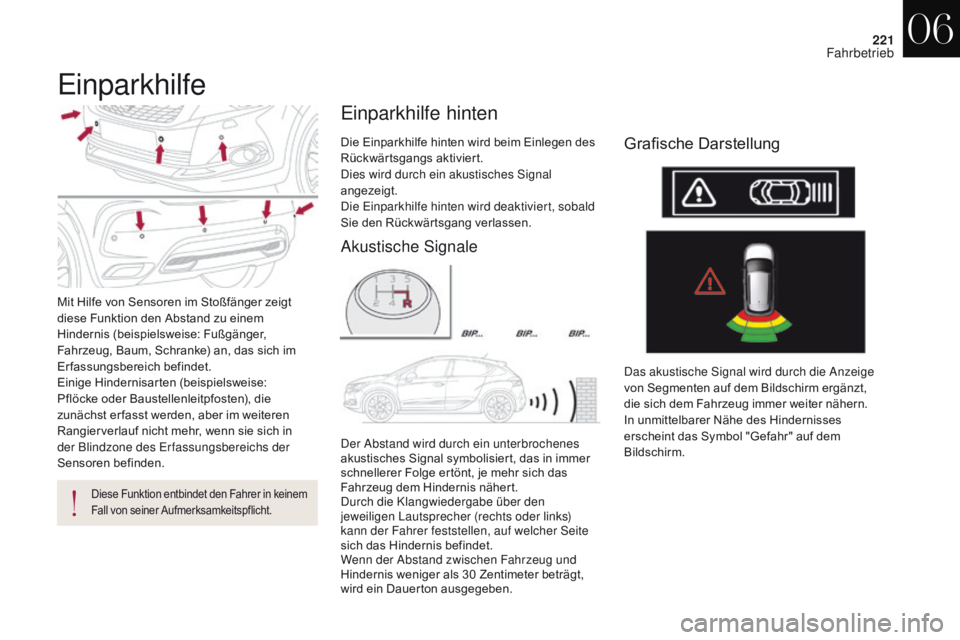

Einparkhilfe
Mit Hilfe von Sensoren im Stoßfänger zeigt
diese Funktion den Abstand zu einem
Hindernis (beispielsweise: Fußgänger,
Fahrzeug, Baum, Schranke) an, das sich im
Erfassungsbereich befindet.
Einige Hindernisarten (beispielsweise:
Pflöcke oder Baustellenleitpfosten), die
zunächst er fasst werden, aber im weiteren
Rangierverlauf nicht mehr, wenn sie sich in
der Blindzone des Erfassungsbereichs der
Sensoren befinden.
Diese Funktion entbindet den Fahrer in keinem
Fall von seiner Aufmerksamkeitspflicht.
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert.
Dies wird durch ein akustisches Signal
angezeigt.
Die Einparkhilfe hinten wird deaktiviert, sobald
Sie den Rückwärtsgang verlassen.
Einparkhilfe hinten
Der Abstand wird durch ein unterbrochenes
akustisches Signal symbolisiert, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Durch die Klangwiedergabe über den
jeweiligen Lautsprecher (rechts oder links)
kann der Fahrer feststellen, auf welcher Seite
sich das Hindernis befindet.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt,
wird ein Dauerton ausgegeben.
Grafische Darstellung
Akustische Signale
Das akustische Signal wird durch die Anzeige
von Segmenten auf dem Bildschirm ergänzt,
die sich dem Fahrzeug immer weiter nähern.
In unmittelbarer Nähe des Hindernisses
erscheint das Symbol "Gefahr" auf dem
Bildschirm.
06
Fahrbetrieb

222
DS4_de_Chap06_conduite_ed01-2016

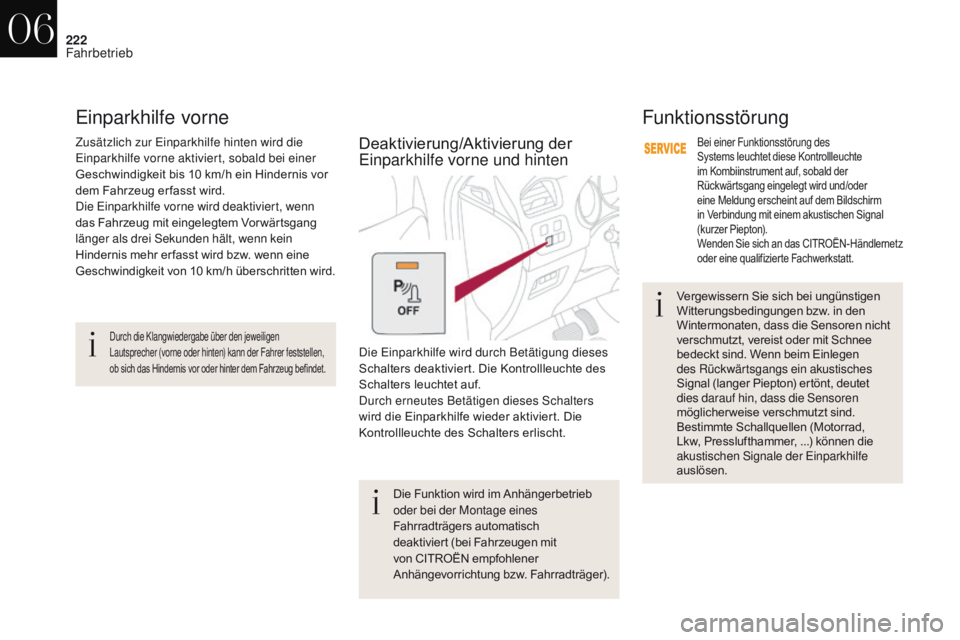

Einparkhilfe vorneFunktionsstörung
Bei einer Funktionsstörung des
Systems leuchtet diese Kontrollleuchte
im Kombiinstrument auf, sobald der
Rückwärtsgang eingelegt wird und/oder
eine Meldung erscheint auf dem Bildschirm
in Verbindung mit einem akustischen Signal
(kurzer Piepton).
Wenden Sie sich an das CITROËN - Händlernet z
oder eine qualifizierte Fachwerkstatt.Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10
km/h ein Hindernis vor
dem Fahrzeug er fasst wird.
Die Einparkhilfe vorne wird deaktiviert, wenn
das Fahrzeug mit eingelegtem Vor wärtsgang
länger als drei Sekunden hält, wenn kein
Hindernis mehr er fasst wird bzw. wenn eine
Geschwindigkeit von 10
km/h überschritten wird.
Die Funktion wird im Anhängerbetrieb
oder bei der Montage eines
Fahrradträgers automatisch
deaktiviert (bei Fahrzeugen mit
von CITROËN
empfohlener
Anhängevorrichtung bzw. Fahrradträger). Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen
des Rückwärtsgangs ein akustisches
Signal (langer Piepton) ertönt, deutet
dies darauf hin, dass die Sensoren
möglicherweise verschmutzt sind.
Bestimmte Schallquellen (Motorrad,
Lkw, Presslufthammer, ...) können die
akustischen Signale der Einparkhilfe
auslösen.Deaktivierung/Aktivierung der
Einparkhilfe vorne und hinten
Die Einparkhilfe wird durch Betätigung dieses
Schalters deaktiviert. Die Kontrollleuchte des
Schalters leuchtet auf.
Durch erneutes Betätigen dieses Schalters
wird die Einparkhilfe wieder aktiviert. Die
Kontrollleuchte des Schalters erlischt.Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (vorne oder hinten) kann der Fahrer feststellen,
ob sich das Hindernis vor oder hinter dem Fahrzeug befindet.
06
Fahrbetrieb
