2017 CITROEN DS4 Betriebsanleitungen (in German)

247
DS4_de_Chap07_info-pratiques_ed01-2016
Kühlflüssigkeitsstand
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Es ist normal, dass zwischen zwei Inspektionen
Kühlflüssigkeit nachgefüllt werden muss.
Um die Zuverlässigkeit der Messung zu
gewährleisten, muss das Fahrzeug auf ebenem
Untergrund, mit kaltem Motor, stehen.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Die Kühlflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen, darf diese jedoch
niemals überschreiten.
Wenn der Stand nah bei oder unter der Anzeige
"MINI" liegt, muss unbedingt Kühlflüssigkeit
nachgefüllt werden.
Eine unzureichende Menge an Kühlflüssigkeit kann
schwere Schäden an Ihrem Motor verursachen.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Da bei warmem Motor der Kühlkreislauf unter
Druck steht, dar f frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Im Fall eines dringlichen Eingreifens, nehmen
Sie ein Tuch zur Hand, um Verbrennungen zu
vermeiden, und schrauben Sie den Verschluss um
zwei Umdrehungen auf, damit der Druck absinken
kann.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
07
Praktische Tipps

248
Zur Überprüfung des Füllstands
oder zum Auffüllen der
Flüssigkeit bei Fahrzeugen mit
Scheinwerferwaschanlage das
Fahrzeug anhalten und den Motor
ausschalten.
Füllstand der Scheibenwaschanlage/Scheinwerferwaschanlage
F Motorhaube öffnen und mit Hilfe des Aufstellers geöffnet halten.Eigenschaften der Flüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Bedingungen wird empfohlen,
eine Flüssigkeit auf Ethanol- oder Methanol-
Basis zu verwenden.
F

D

en Stopfen des Behälters der
Scheibenwaschanlage öffnen.
F

D

en Füllstandsgeber nehmen und
abklemmen, um die Entlüftungsöffnung zu
verschließen.
F

D

en Geber vollständig aus dem Behälter
ziehen, um den Füllstand abzulesen.
F

W

enn nötig, Flüssigkeit auffüllen.
F

D

en Stopfen wieder auf den Behälter
setzen und die Motorhaube schließen.
07
Praktische Tipps

249
DS4_de_Chap07_info-pratiques_ed01-2016

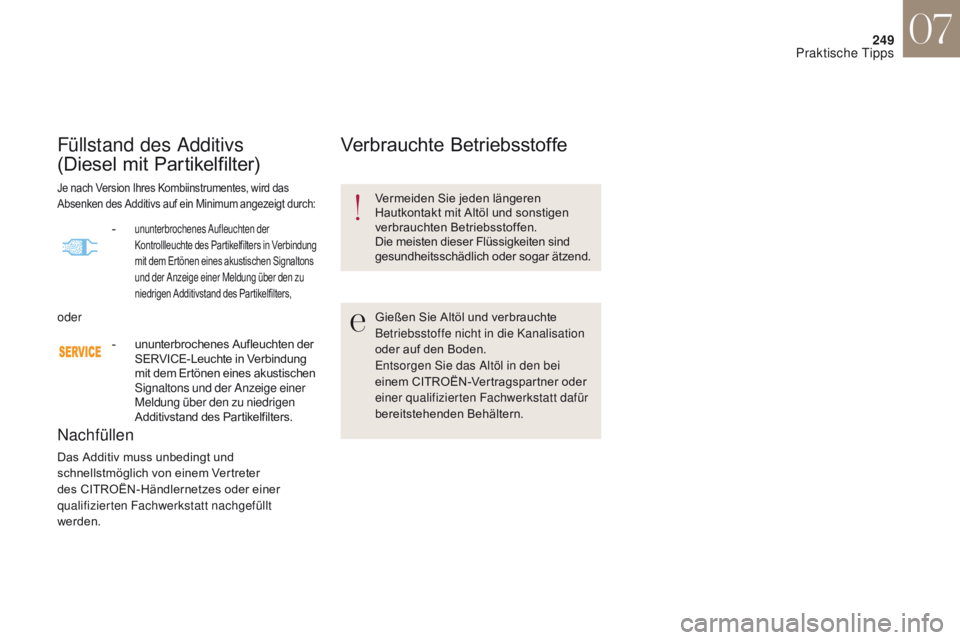

Füllstand des Additivs
(Diesel mit Partikelfilter)
Nachfüllen
Das Additiv muss unbedingt und
schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation
oder auf den Boden.
Entsorgen Sie das Altöl in den bei
einem CITROËN-Vertragspartner oder
einer qualifizierten Fachwerkstatt dafür
bereitstehenden Behältern.Je nach Version Ihres Kombiinstrumentes, wird das
Absenken des Additivs auf ein Minimum angezeigt durch:
- ununterbrochenes Aufleuchten der
Kontrollleuchte des Partikelfilters in Verbindung
mit dem Ertönen eines akustischen Signaltons
und der Anzeige einer Meldung über den zu
niedrigen Additivstand des Partikelfilters,
oder-
u
nunterbrochenes Aufleuchten der
SERVICE-Leuchte in Verbindung
mit dem Ertönen eines akustischen
Signaltons und der Anzeige einer
Meldung über den zu niedrigen
Additivstand des Partikelfilters.
07
Praktische Tipps

250
Partikelfilter (Diesel)
Je nach Version Ihres Kombiinstrumentes kann eine beginnende
Sättigung des Partikelfilters angezeigt werden durch:
- vorübergehendes Aufleuchten der SERVICE-Leuchte in Verbindung
mit dem Ertönen eines akustischen
Signals und der Anzeige einer
Meldung über die Gefahr der
Partikelfilterverstopfung.
-

ununterbrochenes Aufleuchten der
Kontrollleuchte des Partikelfilters in Verbindung
mit dem Ertönen eines akustischen Signals
und der Anzeige einer Meldung über die
Gefahr der Partikelfilterverstopfung,
oder
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60 km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Sollte die Kontrollleuchte weiterhin leuchten,
handelt es sich um einen Additivmangel.

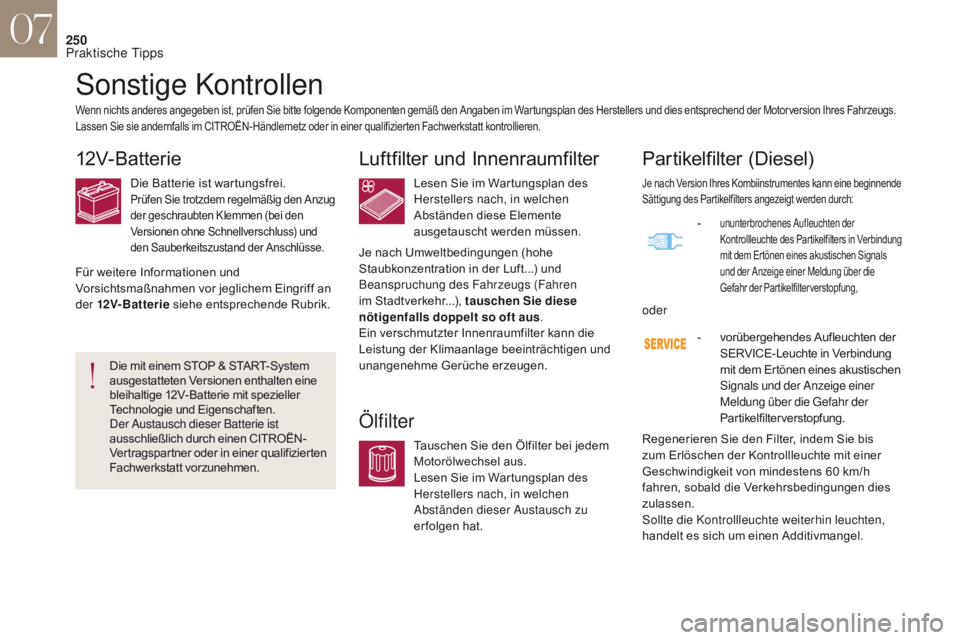

Sonstige Kontrollen
Luftfilter und Innenraumfilter
Ölfilter
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
er folgen hat.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
12V-Batterie
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff an
der 12V- Bat terie
siehe entsprechende Rubrik.
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig den Anzug
der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und
den Sauberkeitszustand der Anschlüsse.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.
07
Praktische Tipps

251
DS4_de_Chap07_info-pratiques_ed01-2016

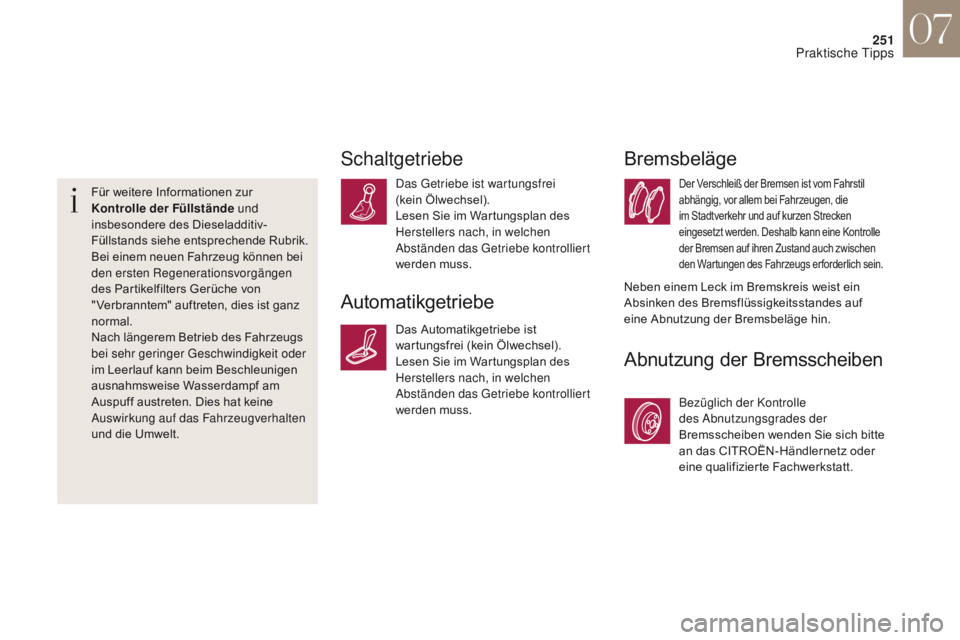

Für weitere Informationen zur
Kontrolle der Füllstände und
insbesondere des Dieseladditiv-
Füllstands siehe entsprechende Rubrik.
Bei einem neuen Fahrzeug können bei
den ersten Regenerationsvorgängen
des Partikelfilters Gerüche von
" Verbranntem" auftreten, dies ist ganz
normal.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Automatikgetriebe
Das Automatikgetriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Abnutzung der Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
07
Praktische Tipps

252

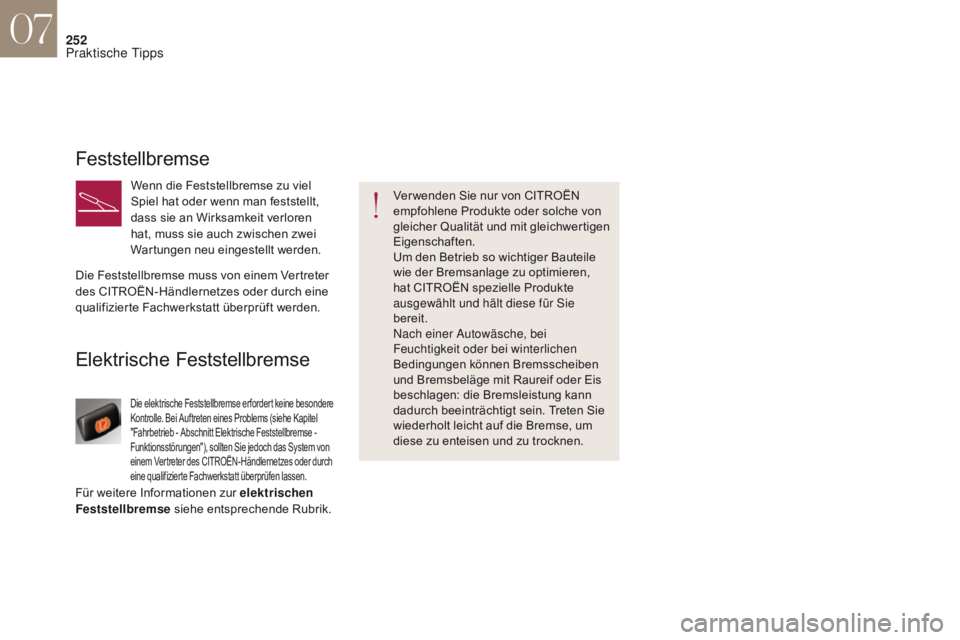

Elektrische Feststellbremse
Die elektrische Feststellbremse er fordert keine besondere
Kontrolle. Bei Auftreten eines Problems (siehe Kapitel
"Fahrbetrieb - Abschnitt Elektrische Feststellbremse -
Funktionsstörungen"), sollten Sie jedoch das System von
einem Vertreter des CITROËN-Händlernetzes oder durch
eine qualifizierte Fachwerkstatt überprüfen lassen.
Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie
bereit.
Nach einer Autowäsche, bei
Feuchtigkeit oder bei winterlichen
Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder Eis
beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um
diese zu enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Für weitere Informationen zur elektrischen
Feststellbremse siehe entsprechende Rubrik.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
07
Praktische Tipps

253
DS4_de_Chap07_info-pratiques_ed01-2016
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei Ausfall des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht
mehr der Euro-Norm 6: Ihr Fahrzeug
verschmutzt die Umwelt!
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend
an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, da der Motorstart
nach 1

100 km mit gestörtem System
automatisch gesperrt wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche
Entfernung Sie noch bis zum Stillstand des
Fahrzeugs noch zurücklegen können.
AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus SCR-System (selektive
katalytische Reduktion) und Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mit der speziellen AdBlue® genannten Flüssigkeit,
die Urea enthält, wandelt der Katalysator bis
zu 85% des Stickstoffoxids (NOx) in Stickstoff
und Wasser um - Substanzen, die weder die
Gesundheit noch die Umwelt belasten. Das AdBlue
® befindet sich in einem
spezifischen Tank, der ca. 17 Liter fasst, womit
das Fahrzeug etwa 20 000 km weit fahren
kann. Ein Alarmsystem wird automatisch
ausgelöst, sobald der Reservefüllstand erreicht
ist: Sie können dann noch ungefähr 2 400 km
fahren, bevor der Tank leer ist.
Um eine ordnungsgemäße Funktionsweise
des SCR-Systems zu ermöglichen, wird der
AdBlue
®-Tank während der Inspektion Ihres
Fahrzeugs bei einem Vertreter des CITROËN-
Händlernetzes oder bei einer qualifizierten
Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen Ihres
Fahrzeugs mehr als 20 000 km zurückgelegt,
sollten Sie AdBlue
® nachfüllen.
07
Praktische Tipps

254

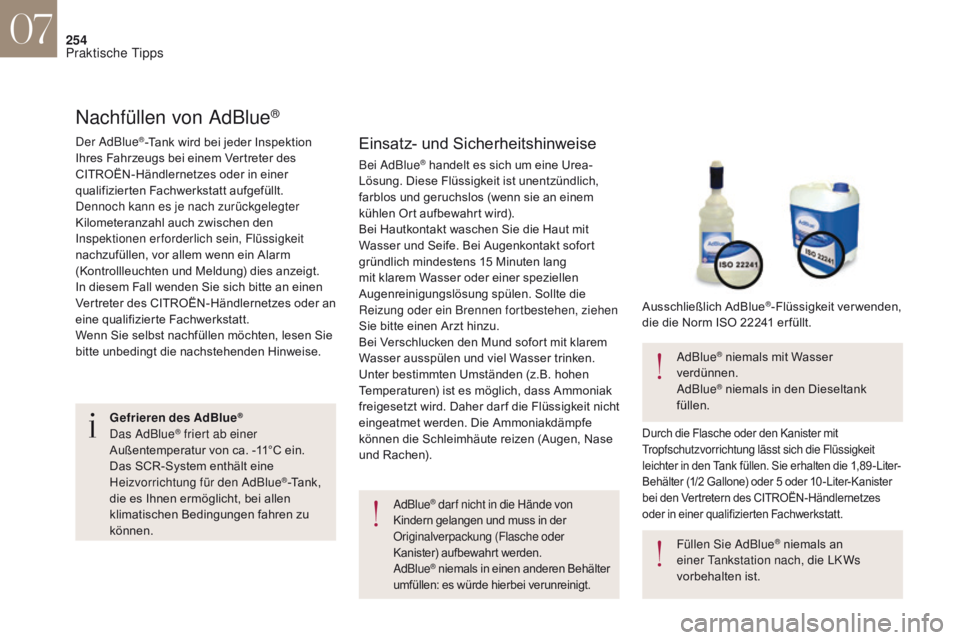

Nachfüllen von AdBlue®
Einsatz- und Sicherheitshinweise
AdBlue® dar f nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung (Flasche oder
Kanister) aufbewahrt werden.
AdBlue
® niemals in einen anderen Behälter
umfüllen: es würde hierbei verunreinigt.
AdBlue® niemals mit Wasser
verdünnen.
AdBlue
® niemals in den Dieseltank
füllen.
Füllen Sie AdBlue
® niemals an
einer Tankstation nach, die LK Ws
vorbehalten ist.
Bei AdBlue
® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich,
farblos und geruchslos (wenn sie an einem
kühlen Ort aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit
Wasser und Seife. Bei Augenkontakt sofort
gründlich mindestens 15 Minuten lang
mit klarem Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen
Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f die Flüssigkeit nicht
eingeatmet werden. Die Ammoniakdämpfe
können die Schleimhäute reizen (Augen, Nase
und Rachen).
Der AdBlue
®-Tank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den
Inspektionen erforderlich sein, Flüssigkeit
nachzufüllen, vor allem wenn ein Alarm
(Kontrollleuchten und Meldung) dies anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Wenn Sie selbst nachfüllen möchten, lesen Sie
bitte unbedingt die nachstehenden Hinweise. Ausschließlich AdBlue
®-Flüssigkeit verwenden,
die die Norm ISO 22241 er füllt.
Durch die Flasche oder den Kanister mit
Tropfschutzvorrichtung lässt sich die Flüssigkeit
leichter in den Tank füllen. Sie erhalten die 1,89 -Liter-
Behälter (1/2 Gallone) oder 5 oder 10 -Liter-Kanister
bei den Vertretern des CITROËN-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.Gefrieren des AdBlue®
Das AdBlue® friert ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Ta n k ,
die es Ihnen ermöglicht, bei allen
klimatischen Bedingungen fahren zu
können.
07
Praktische Tipps
