Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt:
F
G
reifen Sie mit der Hand unter den
Stoßfänger,
F

d
rehen Sie die Lampenfassung um
1/4-Drehung und ziehen Sie sie heraus,
F

d
rehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. Seien Sie äußerst vorsichtig und
vermeiden Sie jeglichen Kontakt
mit dem Auspuffrohr, falls Sie die
Glühlampe kurz nach Ausschalten der
Zündung austauschen. Sie könnten
sich dabei verbrennen.

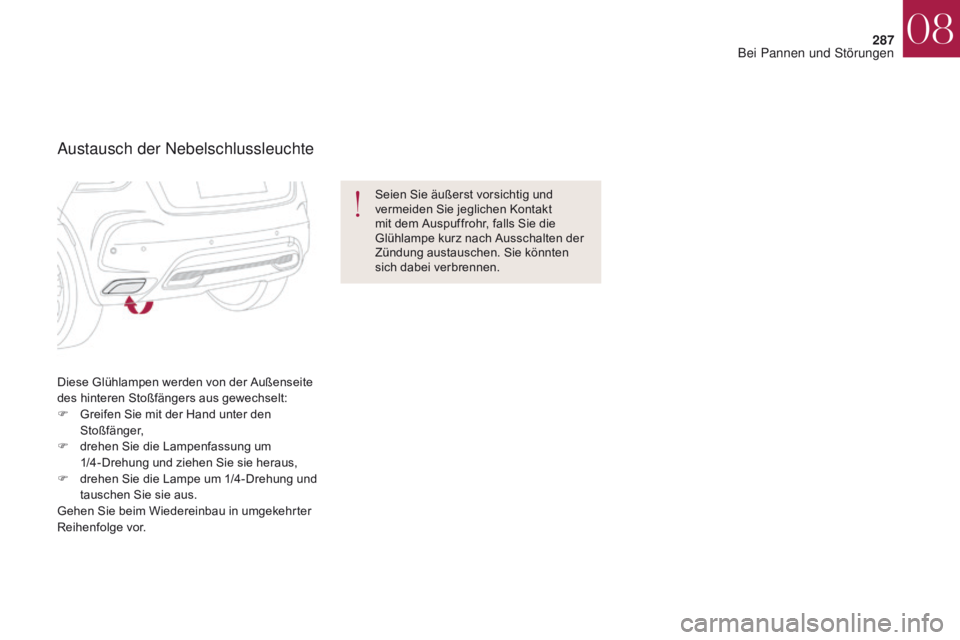

Austausch der Nebelschlussleuchte
08
Bei Pannen und Störungen

288
DS4_de_Chap08_en-cas-de-panne_ed01-2016

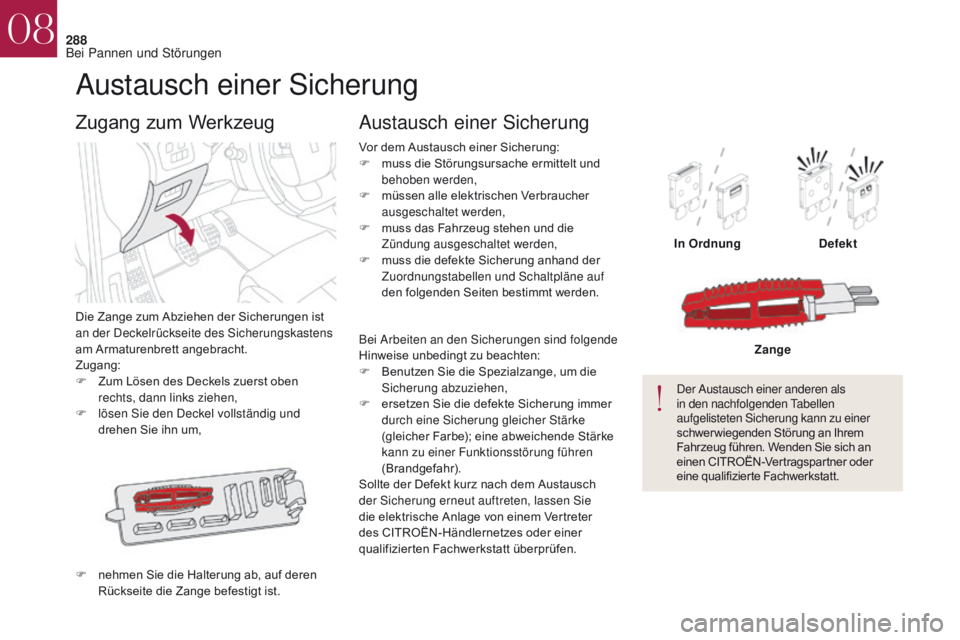

Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angebracht.
Zugang:
F
Z
um Lösen des Deckels zuerst oben
rechts, dann links ziehen,
F

l
ösen Sie den Deckel vollständig und
drehen Sie ihn um,
Zugang zum Werkzeug
F nehmen Sie die Halterung ab, auf deren Rückseite die Zange befestigt ist. Vor dem Austausch einer Sicherung:
F

m
uss die Störungsursache ermittelt und
behoben werden,
F
m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m
uss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
F
m
uss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In Ordnung Defekt
Der Austausch einer anderen als
in den nachfolgenden Tabellen
aufgelisteten Sicherung kann zu einer
schwer wiegenden Störung an Ihrem
Fahrzeug führen. Wenden Sie sich an
einen CITROËN-Vertragspartner oder
eine qualifizierte Fachwerkstatt. Zange
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F

B

enutzen Sie die Spezialzange, um die
Sicherung abzuziehen,
F

e

rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
08
Bei Pannen und Störungen

289
DS4_de_Chap08_en-cas-de-panne_ed01-2016

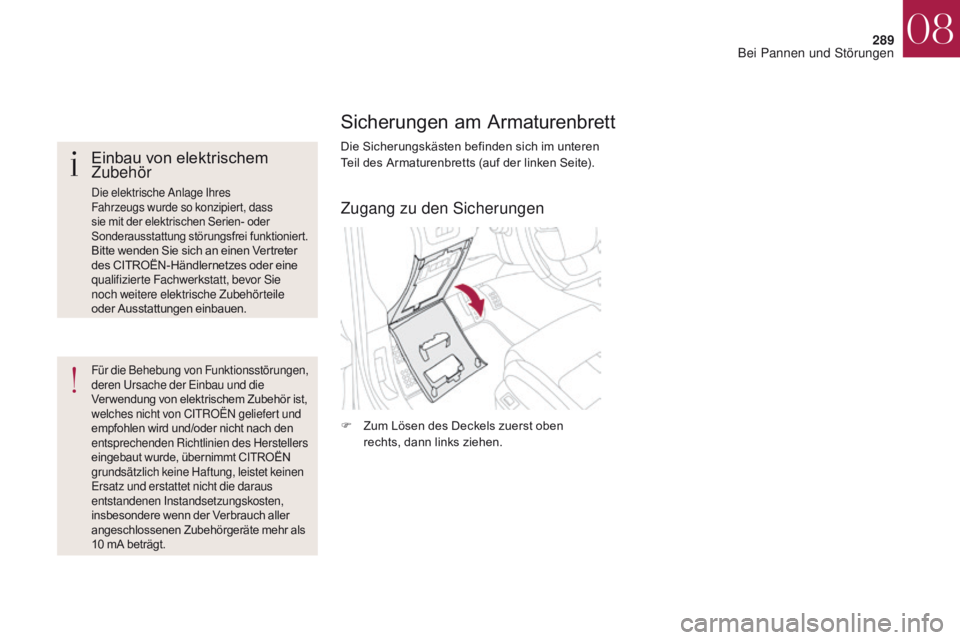

Sicherungen am Armaturenbrett
Die Sicherungskästen befinden sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
F
Z
um Lösen des Deckels zuerst oben
rechts, dann links ziehen.Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt, bevor Sie
noch weitere elektrische Zubehörteile
oder Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von CITROËN geliefert und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.
Zugang zu den Sicherungen
08
Bei Pannen und Störungen

290
DS4_de_Chap08_en-cas-de-panne_ed01-2016
Sicherung Nr.Stärke Abgesicherter Stromkreis
F8 3 ASirene Alarmanlage, Steuergerät Alarmanlage
F13 10 AZigarettenanzünder / 12V-Anschluss vorne
F14 10 A12V-Anschluss Kofferraum
F16 3 ABeleuchtung großes multifunktionales Staufach,
Leselampen hinten, Beleuchtung Handschuhfach
F17 3 ABeleuchtung Sonnenblende, Leselampen vorne
F28 15 AAutoradio, Autoradio (Nachrüstung)
F30 20 AHeckscheibenwischer
F32 10 AHiFi-Verstärker
Sicherungskasten Nr. 2 Sicherung Nr. Stärke Abgesicherter Stromkreis
F 36 15 A12V-Anschluss hinten
F37 -Nicht belegt
F38 -Nicht belegt
F39 -Nicht belegt
F40 25 A230V / 50 Hz-Anschluss

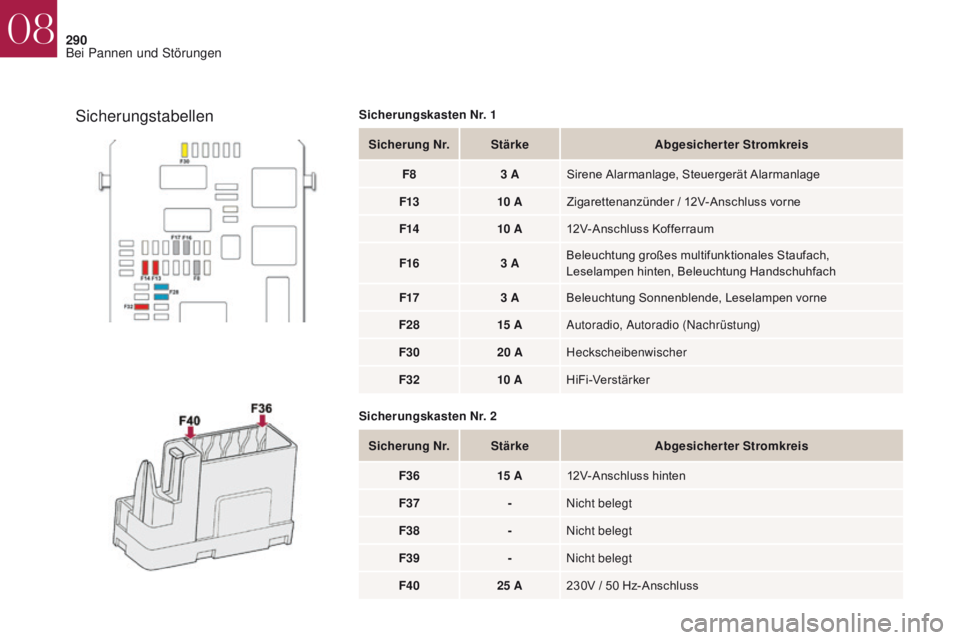

SicherungstabellenSicherungskasten Nr. 1
08
Bei Pannen und Störungen

291
DS4_de_Chap08_en-cas-de-panne_ed01-2016
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der linken
S e i te).

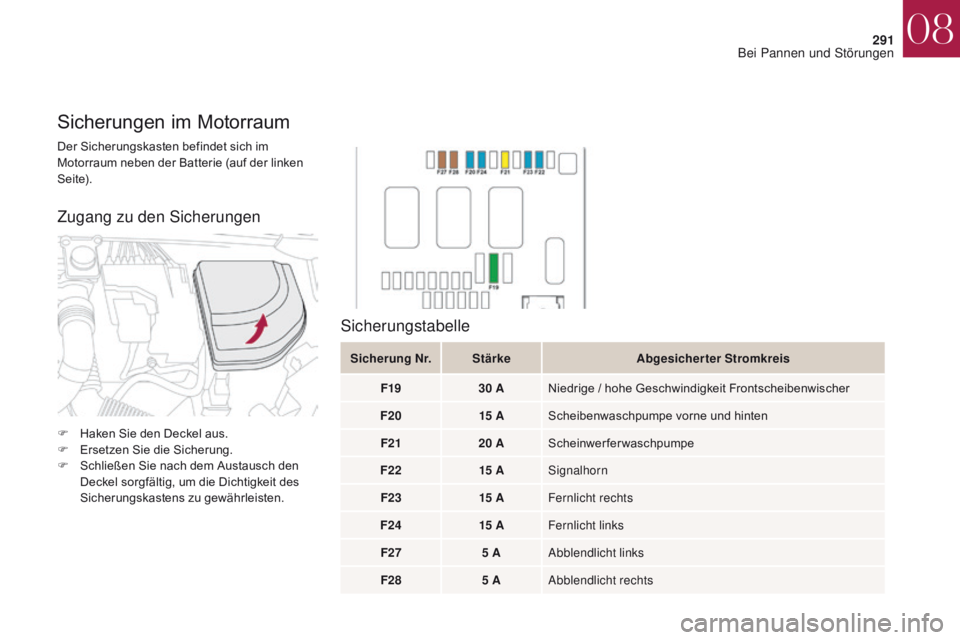

Sicherungen im Motorraum
Sicherung Nr.Stärke Abgesicherter Stromkreis
F19 30 ANiedrige / hohe Geschwindigkeit Frontscheibenwischer
F20 15 AScheibenwaschpumpe vorne und hinten
F21 20 AScheinwerferwaschpumpe
F22 15 ASignalhorn
F23 15 AFernlicht rechts
F24 15 AFernlicht links
F27 5 AAbblendlicht links
F28 5 AAbblendlicht rechts
Sicherungstabelle
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
08
Bei Pannen und Störungen

292
DS4_de_Chap08_en-cas-de-panne_ed01-2016

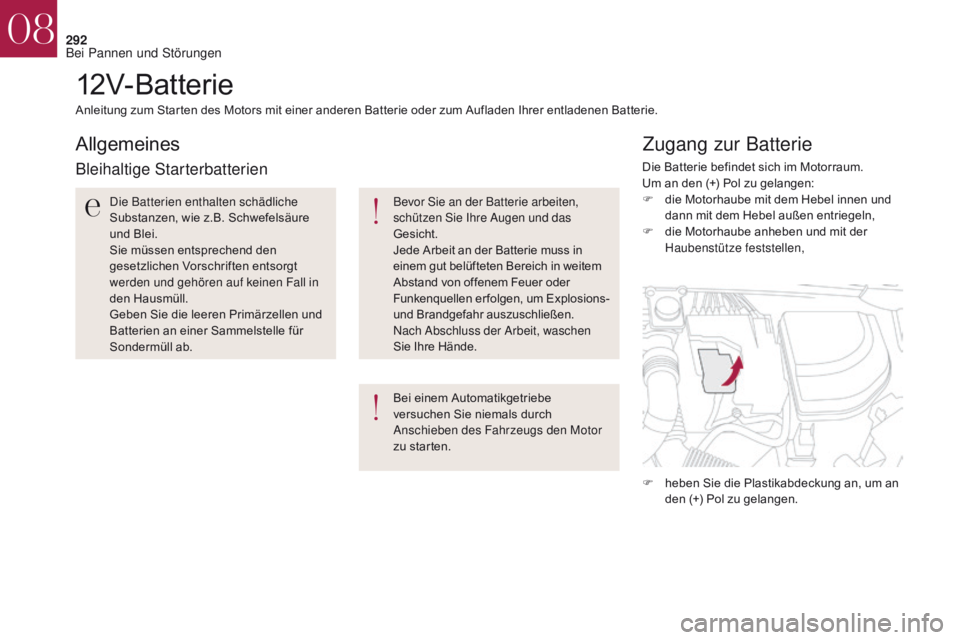

12V-Batterie
Zugang zur Batterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.Bei einem Automatikgetriebe
versuchen Sie niemals durch
Anschieben des Fahrzeugs den Motor
zu starten.
Allgemeines
Bleihaltige Starterbatterien
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure
und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.Bevor Sie an der Batterie arbeiten,
schützen Sie Ihre Augen und das
Gesicht.
Jede Arbeit an der Batterie muss in
einem gut belüfteten Bereich in weitem
Abstand von offenem Feuer oder
Funkenquellen er folgen, um Explosions-
und Brandgefahr auszuschließen.
Nach Abschluss der Arbeit, waschen
Sie Ihre Hände.Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F
d ie Motorhaube mit dem Hebel innen und
dann mit dem Hebel außen entriegeln,
F

d
ie Motorhaube anheben und mit der
Haubenstütze feststellen,
F

h
eben Sie die Plastikabdeckung an, um an
den (+) Pol zu gelangen.
08
Bei Pannen und Störungen

293
DS4_de_Chap08_en-cas-de-panne_ed01-2016
F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A (im Bereich des
gebogenen metallischen Teils) und dann
an den (+) Pol der Hilfsbatterie B oder den
Booster an.
F

S
chließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-) Pol
der Hilfsbatterie B oder den Booster
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an.
F

S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C
des nicht startenden Fahrzeugs an. F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F
B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
W
enn der Motor nicht sofort startet,
schalten Sie die Zündung aus und warten
Sie einen Moment, bevor Sie es erneut
versuchen.
Starten mit einer Fremdbatterie
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen
24V-Batterie-Booster oder höher.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung
von 12V und eine Kapazität hat, die
mindestens der der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen
Verbraucher der beiden Fahrzeuge
aus (Autoradio, Scheibenwischer,
Leuchten, ...).
Achten Sie darauf, dass die
Starthilfekabel sich nicht in der Nähe
mobiler Teile des Motors befinden
(Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab,
wenn der Motor läuft.
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden oder
aber mithilfe eines Batterie-Boosters.
F
W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+)
Pols wieder an.
F

L
assen Sie den Motor bei fahrendem
Fahrzeug oder im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen
kann.
Bestimmte Funktionen, darunter
STOP
& START, sind nicht
ver fügbar solange die Batterie kein
ausreichendes Ladeniveau erreicht hat.
F

Falls Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Plastikabdeckung vom (+) Pol an.
08
Bei Pannen und Störungen

294
DS4_de_Chap08_en-cas-de-panne_ed01-2016
Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das
mit bleihaltigen Batterien kompatibel
ist, mit einer Nennspannung von 12V.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
ver wenden, um Schäden am STOP &
START-System zu vermeiden.
Versuchen Sie niemals eine gefrorene
Batterie wieder aufzuladen. Explosionsgefahr!
Wenn die Batterie gefroren war, lassen Sie
sie durch einen Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierten
Fachwerkstatt überprüfen, um sicherzustellen,
dass die inneren Komponenten nicht
beschädigt worden sind und das Gehäuse
keine Risse bekommen hat, da dies das
Austreten von giftiger und korrosiver Säure zur
Folge hätte.
Aufladen der Batterie mit einem Batterieladegerät
Um der Batterie eine optimale Lebensdauer
zu gewährleisten, ist es unverzichtbar, ihre
Ladekapazität auf einem ausreichenden
Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-
w
enn Sie in erster Linie kurze Strecken
zurücklegen,
-

i
m Hinblick auf eine längere Standzeit von
mehreren Wochen.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Es ist nicht notwendig, die Batterie
abzuklemmen.
Beachten Sie die vom Hersteller des Ladegeräts
mitgelieferten Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
F Schalten Sie die Zündung aus.
F
S chalten Sie alle elektrischen
Verbraucher aus (Autoradio, Leuchten,
Scheibenwischer, ...).
F

S
chalten Sie das Ladegerät B aus bevor
Sie die Kabel an die Batterie anschließen,
um jeden gefährlichen Funken zu
vermeiden.
F

Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F

W
enn Ihr Fahrzeug damit ausgestattet ist,
heben Sie die Kunststoffabdeckung der (+)
Klemme an.
F

S
chließen Sie die Kabel des Ladegeräts B
wie folgt an:
-

d
as rote Pluskabel (+) an die (+) Klemme
der Batterie A ,
-

d
as schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F

A
m Ende des Ladevorgangs, schalten Sie
das Ladegerät B aus bevor Sie die Kabeln
der Batterie A abklemmen.
08
