2017 CITROEN DS4 Betriebsanleitungen (in German)

175
DS4_de_Chap05_securite_ed01-2016
DS4_de_Chap05_securite_ed01-2016
Für Ihr Fahrzeug gelten die aktuellen gesetzlichen
Bestimmungen für ISOFIX-Kindersitze.
Die nachstehend aufgeführten Sitze sind mit den
vorschriftsgemäßen ISOFIX-Halterungen ausgerüstet.
"ISOFIX"-Halterungen
Hierbei handelt es sich um drei Ösen an jedem Sitz:
- eine Öse B, die sich hinter dem Sitz
befindet und durch eine Markierung
gekennzeichnet ist, und der Befestigung
des oberen Gurtes (Top Tether) dient.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich in die beiden
Ösen A einklinken lassen.
Bestimmte Sitze ver fügen auch über einen
Gurt oben , der an der Öse B befestigt wird. Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einer Kollision.
Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu
finden sind.
In der Übersicht der ISOFIX-Kindersitze finden
Sie die Einbaumöglichkeiten für ISOFIX-
Kindersitze in Ihrem Fahrzeug. Beim Einbau eines ISOFIX
Kindersitzes auf dem linken Sitz der
Rückbank sollten Sie vor dessen
Befestigung den Sicherheitsgurt in
Richtung Fahrzeugmitte drücken,
damit die Funktion des Gurtes nicht
beeinträchtigt wird.
-

d
en Gurt des Kindersitzes hinter der
hochgestellten Rückenlehne des
Sitzes mittig durch die Öffnungen der
Kopfstützenstangen führen,
-
d
ie Halterung des oberen Gurts an der
Öse B befestigen,
-
d
en oberen Gurt stramm ziehen.
Um den Kindersitz an dem TOP TETHER zu
befestigen:
-
d
ie Kopfstütze vor Einbau des Kindersitzes
auf diesem Sitzplatz entfernen und
verstauen (die Kopfstütze wieder einsetzen,
sobald der Kindersitz entfernt worden ist),
-

z

wei durch eine Markierung
gekennzeichnete Ösen A zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
05
Sicherheit

176

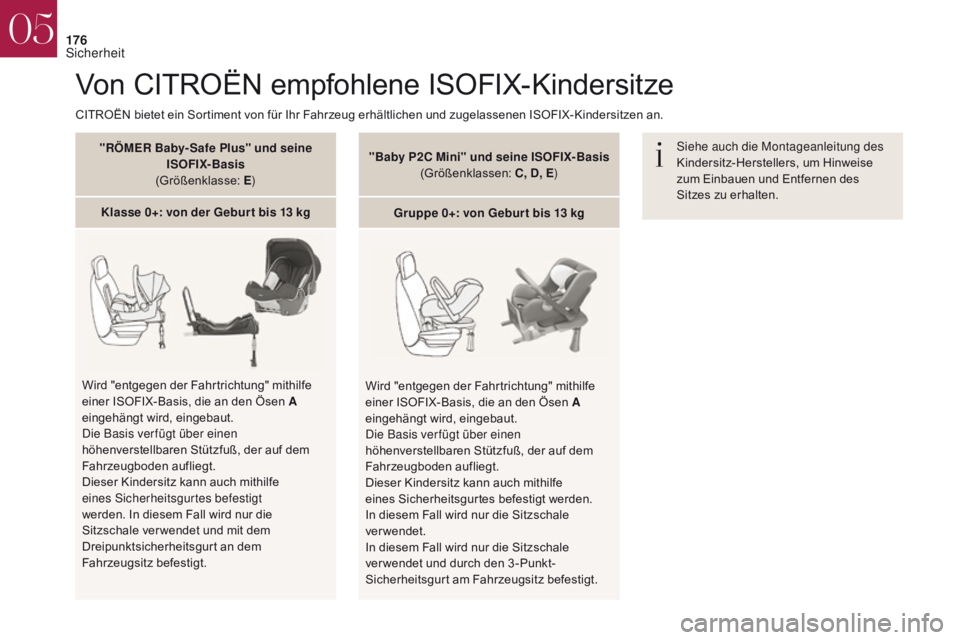

Von CITROËN empfohlene ISOFIX-Kindersitze
Siehe auch die Montageanleitung des
Kindersitz-Herstellers, um Hinweise
zum Einbauen und Entfernen des
Sitzes zu erhalten.
CITROËN bietet ein Sortiment von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX-Kindersitzen an.
"RÖMER Baby- Safe Plus" und seine ISOFIX-Basis
(Größenklasse: E)
Klasse 0+: von der Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe
einer ISOFIX-Basis, die an den Ösen A
eingehängt wird, eingebaut.
Die Basis verfügt über einen
höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe
eines Sicherheitsgurtes befestigt
werden. In diesem Fall wird nur die
Sitzschale ver wendet und mit dem
Dreipunktsicherheitsgurt an dem
Fahrzeugsitz befestigt. "Baby P2C Mini" und seine ISOFIX- Basis
(Größenklassen: C, D, E)
Gruppe 0+: von Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe
einer ISOFIX-Basis, die an den Ösen A
eingehängt wird, eingebaut.
Die Basis verfügt über einen
höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe
eines Sicherheitsgurtes befestigt werden.
In diesem Fall wird nur die Sitzschale
verwendet.
In diesem Fall wird nur die Sitzschale
ver wendet und durch den 3 -Punkt-
Sicherheitsgurt am Fahrzeugsitz befestigt.
05
Sicherheit

177
DS4_de_Chap05_securite_ed01-2016
DS4_de_Chap05_securite_ed01-2016

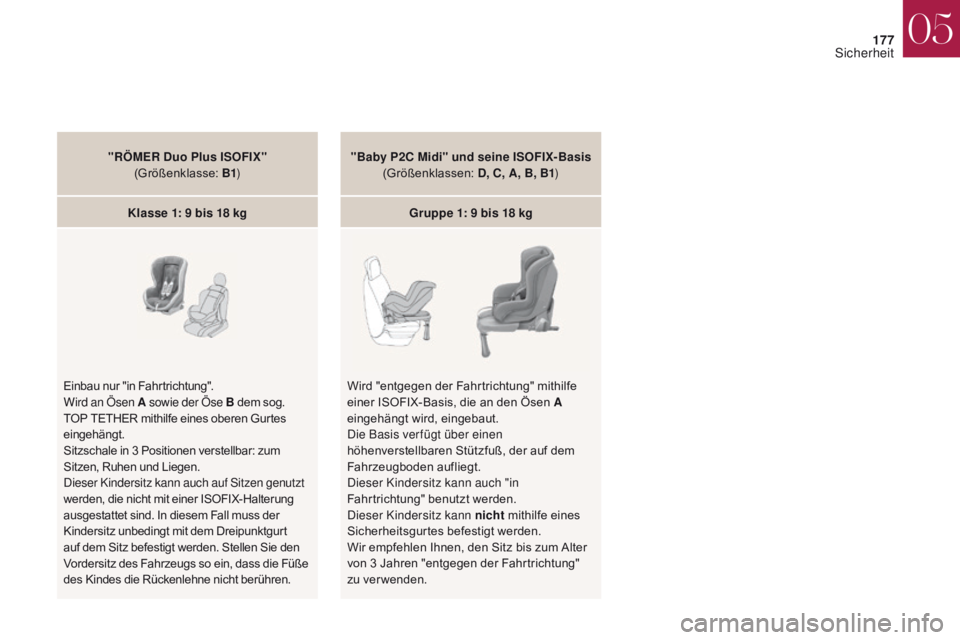

"RÖMER Duo Plus ISOFIX" (Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".
Wird an Ösen A sowie der Öse B dem sog.
TOP TETHER mithilfe eines oberen Gurtes
eingehängt.
Sitzschale in 3 Positionen verstellbar: zum
Sitzen, Ruhen und Liegen.
Dieser Kindersitz kann auch auf Sitzen genutzt
werden, die nicht mit einer ISOFIX-Halterung
ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße
des Kindes die Rückenlehne nicht berühren. "Baby P2C Midi" und seine ISOFIX- Basis
(Größenklassen: D, C, A, B, B1)
Gruppe 1: 9 bis 18 kg
Wird "entgegen der Fahrtrichtung" mithilfe
einer ISOFIX-Basis, die an den Ösen A
eingehängt wird, eingebaut.
Die Basis verfügt über einen
höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch "in
Fahrtrichtung" benutzt werden.
Dieser Kindersitz kann nicht mithilfe eines
Sicherheitsgurtes befestigt werden.
Wir empfehlen Ihnen, den Sitz bis zum Alter
von 3 Jahren "entgegen der Fahrtrichtung"
zu verwenden.
05
Sicherheit

178

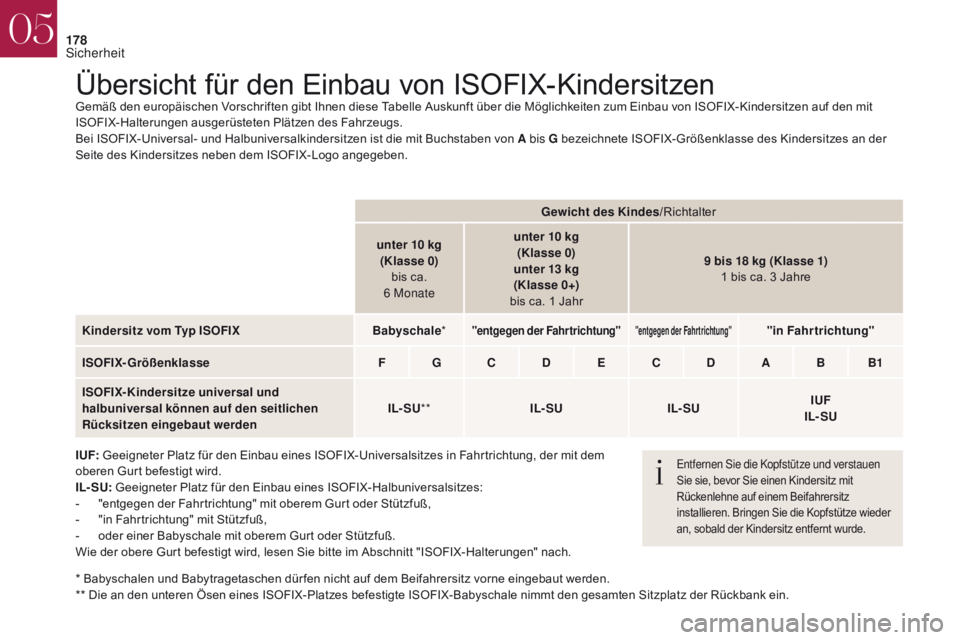

Übersicht für den Einbau von ISOFIX-KindersitzenGemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der
Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
I UF: Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes in Fahrtrichtung, der mit dem
oberen Gurt befestigt wird.
IL- SU: Geeigneter Platz für den Einbau eines ISOFIX-Halbuniversalsitzes:
-

"e
ntgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,
-

"
in Fahrtrichtung" mit Stützfuß,
-

o
der einer Babyschale mit oberem Gurt oder Stützfuß.
Wie der obere Gurt befestigt wird, lesen Sie bitte im Abschnitt "ISOFIX-Halterungen" nach.
* Babyschalen und Babytragetaschen dür fen nicht auf dem Beifahrersitz vorne eingebaut werden.
** Die an den unteren Ösen eines ISOFIX-Platzes befestigte ISOFIX-Babyschale nimmt den gesamten Sitzplatz der Rückbank ein. Gewicht des Kindes
/Richtalter
unter 10
kg
(Klasse 0) bis ca.
6


Monateunter 10
kg
(Klasse 0)
unter 13
kg
(Klasse 0+)
bis ca. 1
Jahr9
bis 18 kg (Klasse 1)
1
bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale*
"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
ISOFIX-Kindersitze universal und
halbuniversal können auf den seitlichen
Rücksitzen eingebaut werden IL- SU
** IL- SU IL- SU IUF
IL- SU
Entfernen Sie die Kopfstütze und verstauen
Sie sie, bevor Sie einen Kindersitz mit
Rückenlehne auf einem Beifahrersitz
installieren. Bringen Sie die Kopfstütze wieder
an, sobald der Kindersitz entfernt wurde.
05
Sicherheit

179
DS4_de_Chap05_securite_ed01-2016
DS4_de_Chap05_securite_ed01-2016

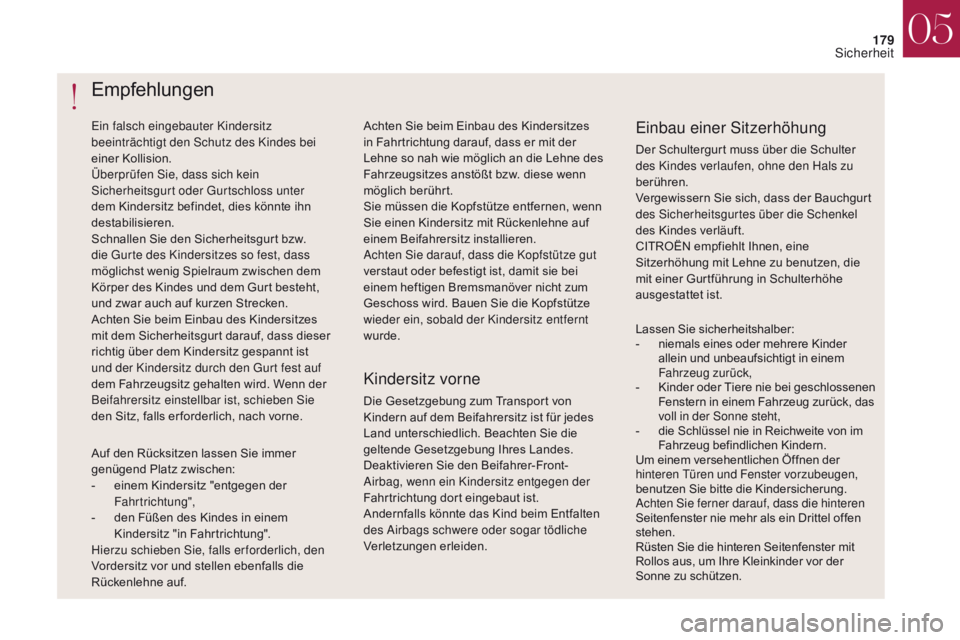

Empfehlungen
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
Überprüfen Sie, dass sich kein
Sicherheitsgurt oder Gurtschloss unter
dem Kindersitz befindet, dies könnte ihn
destabilisieren.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
mit dem Sicherheitsgurt darauf, dass dieser
richtig über dem Kindersitz gespannt ist
und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn der
Beifahrersitz einstellbar ist, schieben Sie
den Sitz, falls er forderlich, nach vorne.Achten Sie beim Einbau des Kindersitzes
in Fahrtrichtung darauf, dass er mit der
Lehne so nah wie möglich an die Lehne des
Fahrzeugsitzes anstößt bzw. diese wenn
möglich berührt.
Sie müssen die Kopfstütze entfernen, wenn
Sie einen Kindersitz mit Rückenlehne auf
einem Beifahrersitz installieren.
Achten Sie darauf, dass die Kopfstütze gut
verstaut oder befestigt ist, damit sie bei
einem heftigen Bremsmanöver nicht zum
Geschoss wird. Bauen Sie die Kopfstütze
wieder ein, sobald der Kindersitz entfernt
wurde.
Lassen Sie sicherheitshalber:
-

n
iemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem
Fahrzeug zurück,
-

K
inder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das
voll in der Sonne steht,
-

d
ie Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
hinteren Türen und Fenster vorzubeugen,
benutzen Sie bitte die Kindersicherung.
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit
Rollos aus, um Ihre Kleinkinder vor der
Sonne zu schützen.
Auf den Rücksitzen lassen Sie immer
genügend Platz zwischen:
-

e
inem Kindersitz "entgegen der
Fahrtrichtung",
-

d
en Füßen des Kindes in einem
Kindersitz "in Fahrtrichtung".
Hierzu schieben Sie, falls er forderlich, den
Vordersitz vor und stellen ebenfalls die
Rückenlehne auf.
Kindersitz vorne
Die Gesetzgebung zum Transport von
Kindern auf dem Beifahrersitz ist für jedes
Land unterschiedlich. Beachten Sie die
geltende Gesetzgebung Ihres Landes.
Deaktivieren Sie den Beifahrer-Front-
Airbag, wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Einbau einer Sitzerhöhung
Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel
des Kindes verläuft.
CITROËN empfiehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist.
05
Sicherheit

180

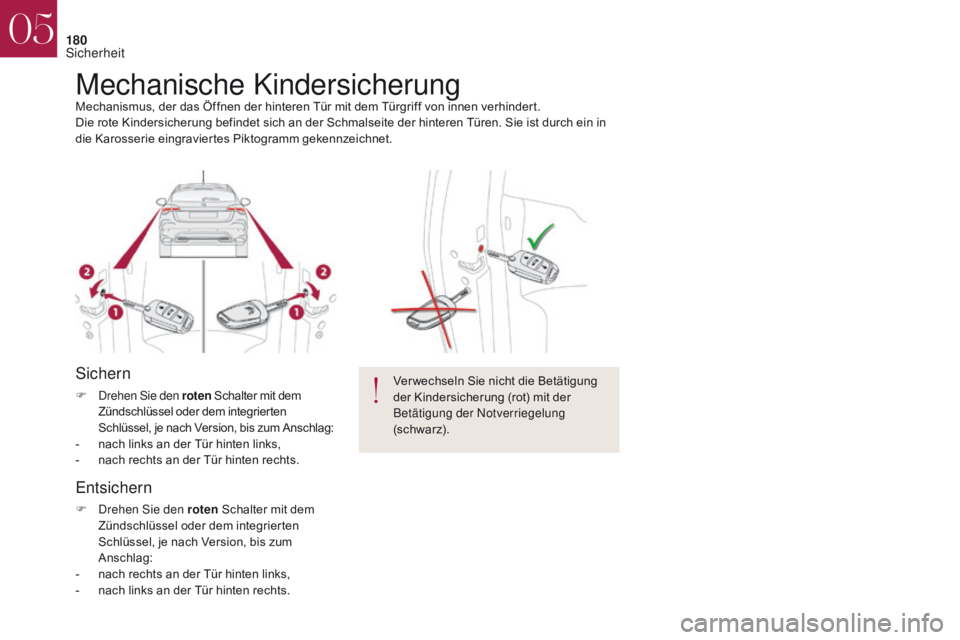

Mechanische KindersicherungMechanismus, der das Öffnen der hinteren Tür mit dem Türgriff von innen verhindert.
Die rote Kindersicherung befindet sich an der Schmalseite der hinteren Türen. Sie ist durch ein in
die Karosserie eingraviertes Piktogramm gekennzeichnet.
Sichern
F Drehen Sie den roten Schalter mit dem
Zündschlüssel oder dem integrierten
Schlüssel, je nach Version, bis zum Anschlag:
-

n
ach links an der Tür hinten links,
-

n
ach rechts an der Tür hinten rechts.
Entsichern
F Drehen Sie den roten Schalter mit dem
Zündschlüssel oder dem integrierten
Schlüssel, je nach Version, bis zum
Anschlag:
-

n
ach rechts an der Tür hinten links,
-

n
ach links an der Tür hinten rechts. Ver wechseln Sie nicht die Betätigung
der Kindersicherung (rot) mit der
Betätigung der Notverriegelung
(schwar z).
05
Sicherheit

181
DS4_de_Chap05_securite_ed01-2016
DS4_de_Chap05_securite_ed01-2016

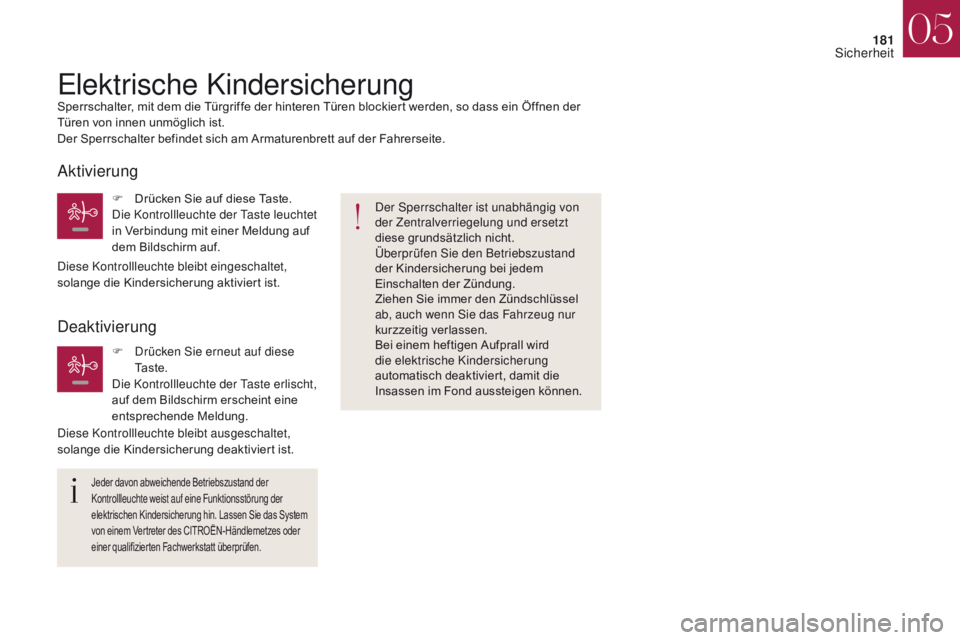

Elektrische KindersicherungSperrschalter, mit dem die Türgriffe der hinteren Türen blockiert werden, so dass ein Öffnen der
Türen von innen unmöglich ist.
Der Sperrschalter befindet sich am Armaturenbrett auf der Fahrerseite.F

D
rücken Sie auf diese Taste.
Die Kontrollleuchte der Taste leuchtet
in Verbindung mit einer Meldung auf
dem Bildschirm auf.
Jeder davon abweichende Betriebszustand der
Kontrollleuchte weist auf eine Funktionsstörung der
elektrischen Kindersicherung hin. Lassen Sie das System
von einem Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen.
Der Sperrschalter ist unabhängig von
der Zentralverriegelung und ersetzt
diese grundsätzlich nicht.
Überprüfen Sie den Betriebszustand
der Kindersicherung bei jedem
Einschalten der Zündung.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
kurzzeitig verlassen.
Bei einem heftigen Aufprall wird
die elektrische Kindersicherung
automatisch deaktiviert, damit die
Insassen im Fond aussteigen können.
Deaktivierung Aktivierung
Diese Kontrollleuchte bleibt eingeschaltet,
solange die Kindersicherung aktiviert ist.
F

D
rücken Sie erneut auf diese
Ta s t e .
Die Kontrollleuchte der Taste erlischt,
auf dem Bildschirm erscheint eine
entsprechende Meldung.
Diese Kontrollleuchte bleibt ausgeschaltet,
solange die Kindersicherung deaktiviert ist.
05
Sicherheit

DS4_de_Chap06_conduite_ed01-2016
FA H R EN
