2017 CITROEN C3 Návod na použití (in Czech)

239
B618_cs_Chap08_En-cas-de-panne_ed01-2016

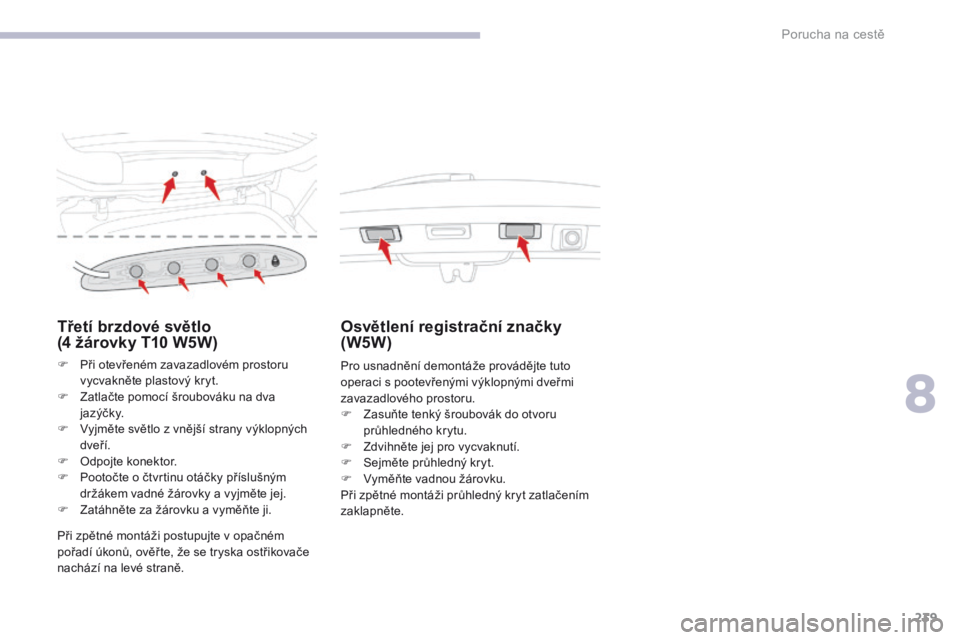

Třetí brzdové světlo
(4 žárovky T10 W5W)
F Při otevřeném zavazadlovém prostoru vycvakněte plastový kryt.
F

Z
atlačte pomocí šroubováku na dva
j a z ýč k y.
F

V
yjměte světlo z vnější strany výklopných
dveří.
F

O
dpojte konektor.
F

P
ootočte o čtvrtinu otáčky příslušným
držákem vadné žárovky a
vyjměte jej.
F

Z
atáhněte za žárovku a vyměňte ji.
Osvětlení registrační značky
(W5W)
Pro usnadnění demontáže provádějte tuto
operaci s pootevřenými výklopnými dveřmi
zavazadlového prostoru.
F

Z
asuňte tenký šroubovák do otvoru
průhledného krytu.
F

Z
dvihněte jej pro vycvaknutí.
F

S
ejměte průhledný kryt.
F

V
yměňte vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
Při zpětné montáži postupujte v

opačném
pořadí úkonů, ověř te, že se tryska ostřikovače
nachází na levé straně.
8
Porucha na cestě

240
B618_cs_Chap08_En-cas-de-panne_ed01-2016
Stropní světlo (W5W)
F Pomocí plochého šroubováku vycvakněte celou konzoli obepínající stropní světlo.
F

V
ytáhněte a vyměňte vadnou žárovku.
F

D
ejte zpět na místo konzolu kolem
stropního světla a
dobře jí zacvakněte.
Zavazadlový prostor (W5W)
F Vycvakněte skříňku zatlačením její spodní části směrem dozadu.
F

V
yjměte žárovku a vyměňte ji.
F

D
ejte skříňku zpět na její místo.
Osvětlení interiéru
Stropní světlo s LED
Pro výměnu elektroluminiscenčních diod (LED)
se obraťte na servis sítě CITROËN nebo na
jiný odborný servis.
Porucha na cestě

241
B618_cs_Chap08_En-cas-de-panne_ed01-2016
Při výměně pojistek je třeba:
F P ro vytažení pojistky z uložení použít
speciální pinzetu.
F

V
adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět
přepálí, nechte zkontrolovat elektrická zařízení
v
servisní síti CITROËN nebo v jiném odborný
servis. Dobrá
Špatná
Výměna pojistky, která není zmíněna
v níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Obraťte se na servisní síť CITROËN
nebo na jiný odborný servis. Pinzeta
Výměna pojistky
Výměna pojistky
Před výměnou pojistky je nutno:
F
z jistit příčinu poruchy a odstranit ji,
F

v
ypnout všechny elektrické spotřebiče,
F

z
nehybnit vozidlo a vypnout zapalování,
F

u
rčit vadnou pojistku pomocí přiřazovací
tabulky a
schémat uvedených na
následujících stránkách.
Pinzeta pro vysunutí pojistek je upevněna na
vnitřní straně krytu pojistkové skříňky v

palubní
desce.
Přístup k n ářadí
F Uvolněte kryt přitažením jeho horní levé
a poté pravé části.
F

K
ryt úplně sundejte a otočte.
F

V
yjměte pinzetu ze zadní strany krytu.
8
Porucha na cestě

242
B618_cs_Chap08_En-cas-de-panne_ed01-2016
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností CITROËN a
nebylo
namontováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10 mA.
Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před montáží dalšího vybavení nebo
elektrických doplňků do vozidla se poraďte
s
pracovníky servisní sítě CITROËN nebo
jiného odborného servisu.
Porucha na cestě

243
B618_cs_Chap08_En-cas-de-panne_ed01-2016
Pojistky v palubní desce
2 pojistkové skříňky se nacházejí ve spodní
části palubní desky pod volantem. Č.
pojistky
Proudová hodnota (A) Funkce
F29 -Nepoužita.
F30 30Vyhřívané zadní okno.
F31 10Vyhřívaná zpětná zrcátka.
F32 -Nepoužita.
F33 40Elektrické ovládání předních oken.
F34 40Elektrické ovládání zadních oken.
F35 30Vyhřívaná přední sedadla.
F36 -Nepoužita.
F37 -Nepoužita.
F38 -Nepoužita.
F39 -Nepoužita.
F40 -Nepoužita.
Přístup k pojistkám
F Uvolněte kryt přitažením jeho horní levé
a poté pravé části.
Pojistková skříňka horní
8
Porucha na cestě

244
B618_cs_Chap08_En-cas-de-panne_ed01-2016
Pojistková skříňka spodní
Č.
pojistkyProudová hodnota(A) Funkce
F1 10Vnitřní zpětné zrcátko elektrochromatické, vyhřívané zadní
okno, čerpadlo filtru pevných částic (Diesel), parkovací
asistent, posilovač řízení, systém LPG, spínač spojkového
pedálu, seřizování vnějších zpětných zrcátek.
F10(+) -
F11(Gnd) 30Zamykání / odemykání dveří a
dvířek palivové nádrže (podle
motorizace).
F13 10Snímač deště a
intenzity světla, klimatizace, přední kamery.
F14 5Alarm, centrála telematiky.
F16 3Předvolič rychlostních stupňů automatické převodovky, spínač
brzdového pedálu, systém Stop & Start.
F17 5Přístrojová deska, modul autoškola.
F18 5Klimatizace, ukazatel polohy předvoliče rychlostí (automatická
převodovka).
F19 3Ovladače na volantu.
F21 3Spínač nebo tlačítko systému START/STOP.
F23 5Displej kontrolek nezapnutých bezpečnostních pásů.
Porucha na cestě

245
B618_cs_Chap08_En-cas-de-panne_ed01-2016
Č.
pojistkyProudová hodnota(A) Funkce
F24 5Parkovací asistent, zadní kamera, displej telematiky.
F25 5Počítač airbagů.
F29 20Rádio s
telematikou.
F31 15Rádio (dodatečná výbava).
F32 15Zásuvka 12 V přední.
F35 5Nastavování sklonu světlometů, diagnostická zásuvka,
přídavné topení (podle výbavy).
F36 5Čtecí lampička přední.
F4 15Zvuková houkačka.
F6(+) -
F5(Gnd) 20
Čerpadlo ostřikovače vpředu a
vzadu.
F8 20Zadní stěrač.
F9 5Přední stropní světlo.
8
Porucha na cestě

246
B618_cs_Chap08_En-cas-de-panne_ed01-2016
Pojistky v motorovém prostoru
Přístup k pojistkám
F Vycvakněte kryt.
F
Vy měňte pojistku.
F

P
o zásahu kryt velmi pečlivě uzavřete, aby
byla zaručena těsnost pojistkové skříňky. Č.
pojistky
Proudová hodnota(A) Funkce
F1 40Klimatizace.
F10 15Řízení motoru.
F11 20Řízení motoru.
F12 5Řízení motoru.
F13 5Řízení motoru.
F14 5Centrála stavu dobíjení akumulátoru (podle motorizace).
F15 5Nepoužita.
F16 20Přední mlhové světlo.
F17 5Řízení motoru.
F18 10Přední dálkové světlo.
F19 10Dálkové světlo levé.
F2 60A B S / E S P.
F20 30Řízení motoru.
F21 30Startér (podle motorizace).
F22 30Nepoužita.
F23 40Centrála startování (se systémem Stop & Start a
podle motoru).
F24 40Pojistková skříňka interiéru.
Pojistková skříňka se nachází v

motorovém
prostoru v

blízkosti akumulátoru.
Porucha na cestě
