2017 CITROEN BERLINGO MULTISPACE Libretti Di Uso E manutenzione (in Italian)

183
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di una lampadina
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
3. Indicatori di direzione
Tipo B, PY21W - 21W (ambra)
-
T
ogliere il coperchio tirando la
linguetta in gomma morbida.
-

Ruotare il portalampada di un
quarto di giro, in senso antiorario.
-


Rimuovere la lampadina
premendola leggermente e
ruotando in senso antiorario.
-


Sostituire la lampadina.
-


V
erificare il corretto posizionamento
del coperchio, per garantire la
tenuta. 4. Fari fendinebbia
Tipo C, H1
- 55W
-

Staccare le tre graf
fette e la vite
di fissaggio del passaruota, situati
sotto il paraurti.
-

Spostare il paraschizzi verso l'alto.
-


Scollegare il connettore del porta
lampada premendo la linguetta
situata nella parte superiore.-


Staccare il porta lampada
stringendo le due mollette clip
(in alto e in basso) tra il pollice e
l'indice.
-


Sostituire il modulo (porta lampada
e lampada).
-


Procedere alle operazioni opposte
per ricollocare il modulo e il
paraurti.
GUIDA RAPIDA
8

184
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Indicatore di direzione laterale
Tipo A, WY5W - 5W (ambra)
-
Spingere all'indietro l'indicatore
di direzione laterale e sganciarlo
tirando la parte anteriore.
-


Rivolgersi alla rete CITROËN per
procurarsi un nuovo indicatore
di direzione, che verrà fornito
completo.
-


Per rimontarlo, inserire l'indicatore
all'indietro e riportarlo in avanti.
Plafoniere
Tipo A, 12V5W - 5W
-
Sganciare la parte trasparente
inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
-


T
irare la lampadina e sostituirla.
-

Fissare la parte trasparente nel suo
alloggiamento ed assicurarsi che
sia correttamente bloccata.
Anteriore / Posteriore
Sostituzione di una lampadina

185
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di una lampadina
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Fanali posteriori
Questa procedura necessita di
recuperare la chiave fornita con gli
attrezzi di sostituzione della ruota.Al rimontaggio, prestare attenzione
a riposizionare correttamente le
linguette e il filo di alimentazione
per non incastrarlo.
Dopo aver sostituito la lampadina di
un indicatore di direzione posteriore, il
tempo di reinizializzazione è superiore
a circa 2
minuti.
-
Allargare le 4 linguette ed estrarre il
portalampada.
-

Rimuovere la lampadina bruciata
premendola leggermente e
ruotando in senso antiorario.
-


Sostituire la lampadina.
Per estrarre il gruppo ottico :
-


con portellone, tirare il gruppo
verso il centro del veicolo,
-


con porte a battente, tirare il gruppo
verso di sé.
Per maggiori informazioni sulle
lampadine, consultare le tabelle


"Tipi di lampadine".
1.

Luci di stop/luci di posizione


T

ipo B, P21/5W - 21/5W
2.

Indicatori di direzione


T

ipo B, PY21W - 21W (ambra)
3.

Fanalini retromarcia


T

ipo B, P21W - 21W
4.

Fanalini fendinebbia


T

ipo B, P21W - 21W
Lavaggio ad alta pressione Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanalini
e sul loro contorno, onde evitare
di danneggiarne la vernice e le
guarnizioni di tenuta. Rubrica 9, parte "Sostituire una
ruota".
-

Individuare la lampadina bruciata e
aprire le porte posteriori a 180°. Rubrica 3, parte "Aperture".
-


Rimuovere le due viti di fissaggio
con la chiave fornita.
-


Dall'esterno, tirare il gruppo ottico.
-


T
rattenendo il fanalino, scollegare il
connettore elettrico.
GUIDA RAPIDA
8

186
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016

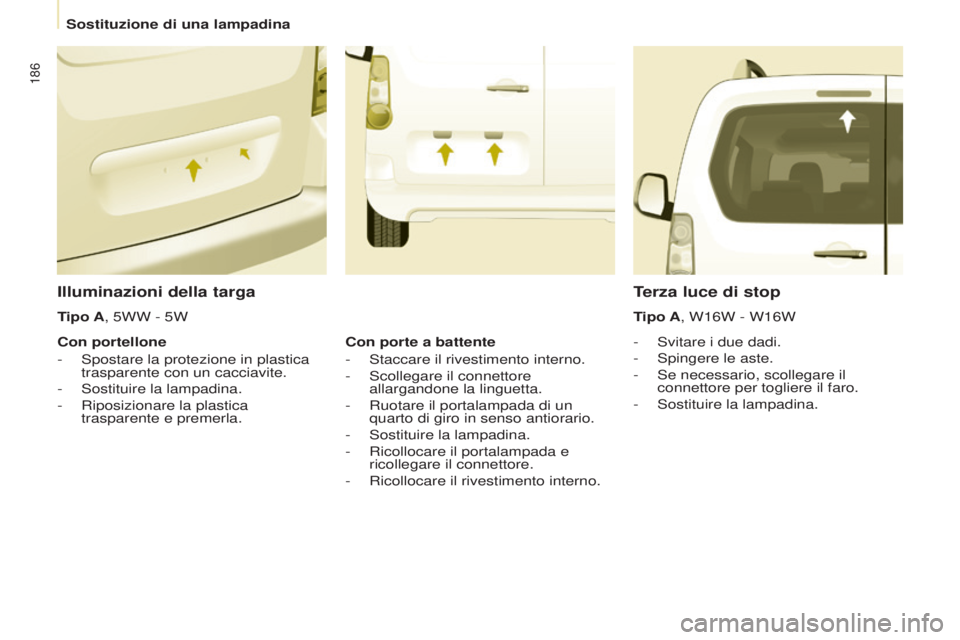

Illuminazioni della targa
- Svitare i due dadi.
-
Spingere le aste.
-


Se necessario, scollegare il
connettore per togliere il faro.
-


Sostituire la lampadina.
Terza luce di stop
Tipo A, W16W - W16W
Tipo A, 5WW - 5W
Con portellone
-

Spostare la protezione in plastica
trasparente con un cacciavite.
-


Sostituire la lampadina.
-


Riposizionare la plastica
trasparente e premerla. Con porte a battente
-


Staccare il rivestimento interno.
-


Scollegare il connettore
allargandone la linguetta.
-


Ruotare il portalampada di un
quarto di giro in senso antiorario.
-


Sostituire la lampadina.
-


Ricollocare il portalampada e
ricollegare il connettore.
-


Ricollocare il rivestimento interno.
Sostituzione di una lampadina

187
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di un fusibile
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
SOSTITUIRE UN FUSIBILE
Le scatole dei fusibili sono situate:
-
nella parte inferiore sinistra del
cruscotto (dietro il coperchio),
-


nel vano motore (accanto alla
batteria).
V

engono fornite le descrizioni dei soli
fusibili che possono essere sostituiti
dal guidatore mediante la pinzetta
situata dietro il vano portaoggetti del
cruscotto, lato destro. Per qualsiasi
altro intervento, rivolgersi alla
rete CITROËN o ad un riparatore
qualificato.
Stacco e riattacco di un fusibile
Sostituire sempre un fusibile
bruciato con un fusibile dello stesso
amperaggio.
Avviso ai professionisti: per avere
informazioni complete sui fusibili
e sui relais, consultare gli schemi
elettrici dei "Metodi" disponibili presso
la Rete.
CITROËN declina ogni responsabilità
per spese derivanti dall'installazione
di accessori ausiliari non forniti, non
raccomandati dalla rete CITROËN e
non montati secondo le sue istruzioni,
in particolare quando il consumo di tutti
gli apparecchi supplementari collegati
supera i 10

millesimi di Ampère. Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.
●

Utilizzare la pinza.
GUIDA RAPIDA
8

188
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Fusibili nel cruscotto
Aprire il coperchio per accedere ai
fusibili.Fusibili
F Amperaggio
A Funzioni
1 15 Tergicristallo posteriore
2 - Libero
3 5 Airbag
4 10 Aria condizionata, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5Plafoniera posteriore, faretto lettura carte anteriore,
padiglione del tetto
8 20 Autoradio, display, rilevazione pneumatici sgonfi,
allarme e sirena
9 30 Presa 12V anteriore e posteriore
10 15 Colonna centrale 11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione,
kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto posteriore/retrovisori
Sostituzione di un fusibile

189
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di un fusibile
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Fusibili nell'abitacolo
Fusibili FAmperaggio AFunzioni
1 - Libero
2 20 Sedili riscaldati
3 - Libero
4 15 Relais retrovisori ripiegabili
5 15 Relais presa per equipaggiamento frigorifero
GUIDA RAPIDA
8

190
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Fusibili nel vano motore
Dopo aver aperto il cofano, sganciare
ed aprire la scatola per accedere ai
fusibili.Fusibili
F Amperaggio
A Funzioni
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e posteriore
4 - Libero
5 15 Organi motore
6 10 Captatore angolo volante, ESC
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, centralina gestione parco
10 30 Organi motore 11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro
Sostituzione di un fusibile
