2016 TOYOTA VERSO Návod na použitie (in Slovakian)

5
561 5-2. Postupy v prípade núdze
Keď nastanú problémy
VERSO_EE_OM64590SK
Vozidlá s tretím radom sedadiel
Rezervné koleso
Kľuka zdviháku
Zdvihák
Kľúč na matice kolies
Ťažné oko

562 5-2. Postupy v prípade núdze
VERSO_EE_OM64590SK
Vybratie zdviháku (vozidlá bez sedadiel tretieho radu)
Otvorte prednú podlahovú dosku.
Vyberte zdvihák.
KROK1
KROK2

5
563 5-2. Postupy v prípade núdze
Keď nastanú problémy
VERSO_EE_OM64590SK
Vybratie rezervného kolesa (vozidlá bez sedadiel tretieho radu)
Otvorte zadnú podlahovú dosku.
Vozidlá so štandardným rezervným kolesom
Vozidlá s kompaktným rezervným kolesom
Zaistite zadnú podlahovú dosku
použitím háčika alebo remeňa.
Vyberte háčik remeňa
Zaistite háčik
KROK1

564 5-2. Postupy v prípade núdze
VERSO_EE_OM64590SKOdstráňte kryt.
Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso.
Vyberte rezervné koleso.
Vozidlá so štandardným rezervným kolesom
KROK2
KROK3
KROK4

5
565 5-2. Postupy v prípade núdze
Keď nastanú problémy
VERSO_EE_OM64590SKVozidlá s kompaktným rezervným kolesom
Vybratie zdviháku a rezervného kolesa
(vozidlá so sedadlami tretieho radu)
Uistite sa, sedadlo tretieho radu je v najviac vzpriamenej polohe.
Otvorte podlahovú dosku.
Dajte pozor, aby podlahová doska
nespadla neočakávane dopredu.
Vyberte zdvihák von.
Dotiahnuť
Povoliť
KROK1
KROK2
KROK3

566 5-2. Postupy v prípade núdze
VERSO_EE_OM64590SKOdstráňte príručnú schránku.
Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso.
Vyberte rezervné koleso.
Rezervné koleso nie je možné vy-
tiahnuť von, ak sú sedadlá tretie-
ho radu sklopené dolu.
KROK4
KROK5
KROK 6

5
567 5-2. Postupy v prípade núdze
Keď nastanú problémy
VERSO_EE_OM64590SK
Výmena kolesa s defektom
Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt pomocou
kľúča alebo háčiku na demontáž
puklíc. (S. 476)
Aby ste ochránili ozdobný kryt,
dajte medzi kľúč a ozdobný kryt
handričku, viď obrázok.
Mierne povoľte matice kolesa
(jedna otáčka).
KROK1
Koleso s defektomUmiestnenie klinu
PrednéĽavá strana Za pravým zadným kolesom
Pravá strana Za ľavým zadným kolesom
ZadnéĽavá strana Pred predným pravým kolesom
Pravá strana Pred predným ľavým kolesom
KROK2
KROK3

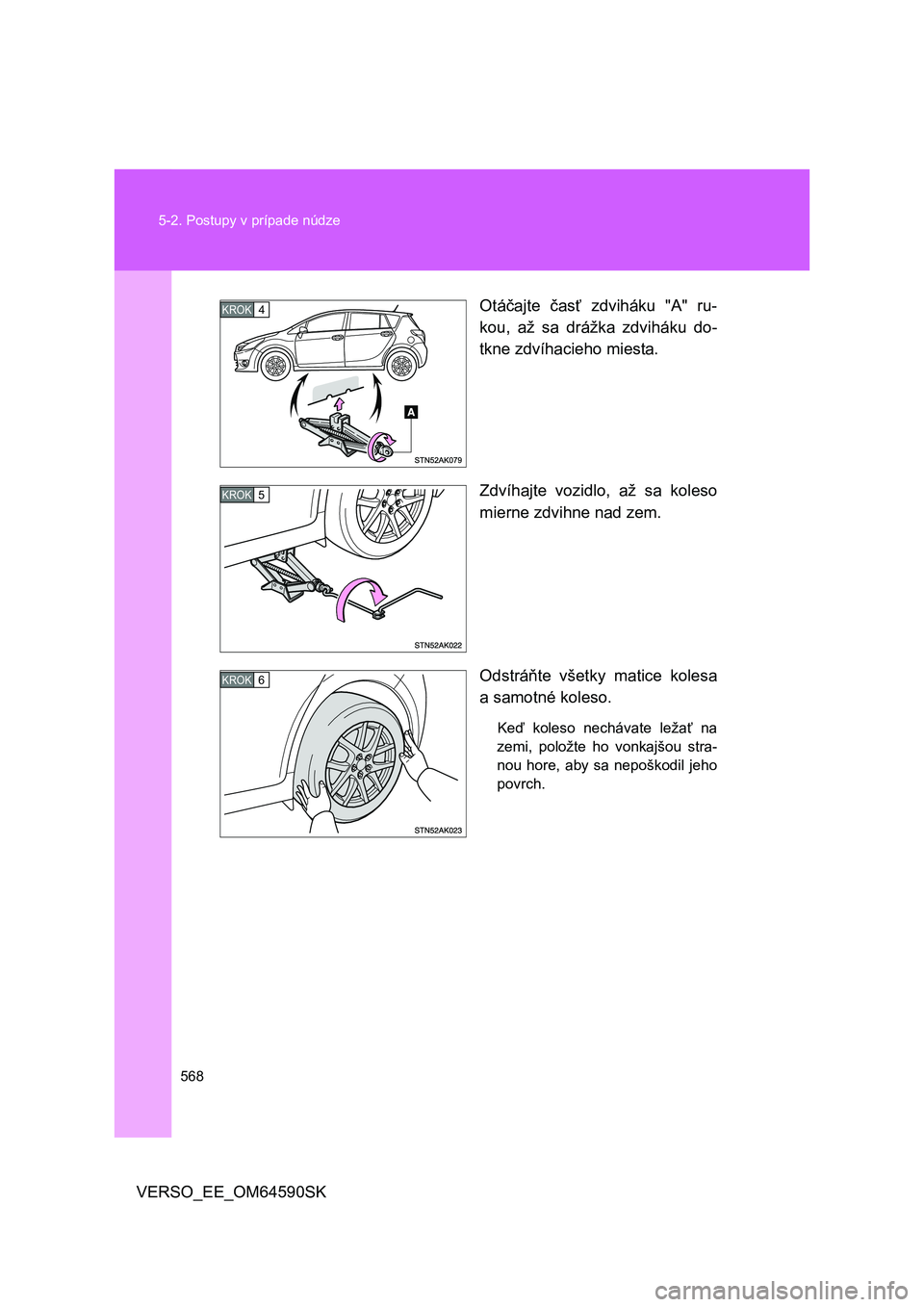

568 5-2. Postupy v prípade núdze
VERSO_EE_OM64590SKOtáčajte časť zdviháku "A" ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kolesa
a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
KROK4
KROK5
KROK 6
