2016 TOYOTA AVENSIS Руково

6258-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

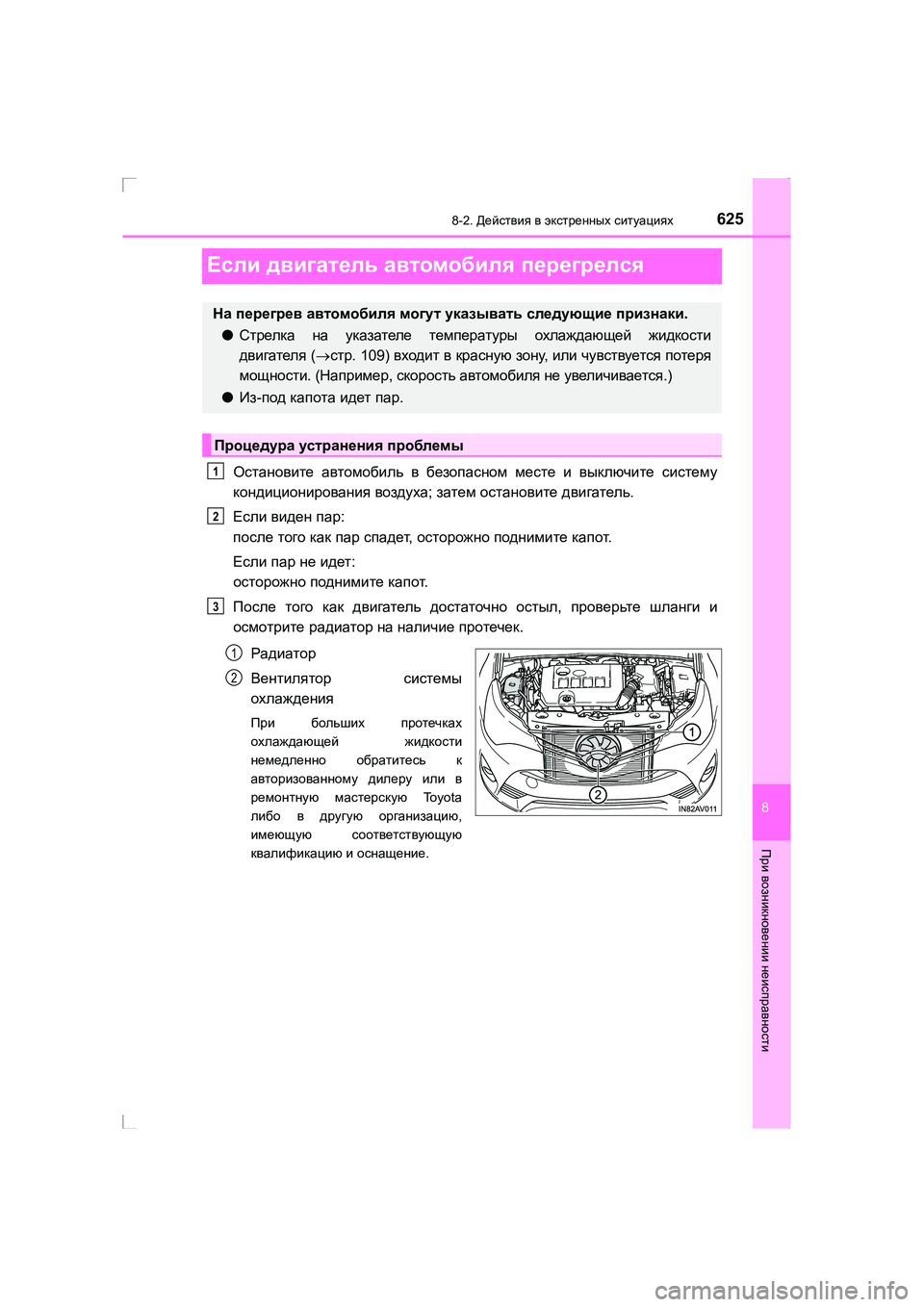

Если двигатель автомобиля перегрелся
Остановите автомобиль в безопасном месте и выключите систему
кондиционирования воздуха ; затем остановите двигатель .
Если виден пар :
после того как пар спадет , осторожно поднимите капот .
Если пар не идет :
осторожно поднимите капот .
После того как двигатель достаточно остыл , проверьте шланги и
осмотрите радиатор на наличие протечек .
Радиатор
Вентилятор системы
охлаждения
При больших протечках
охлаждающей жидкости
немедленно обратитесь к
авторизованному дилеру или в
ремонтную мастерскую To y o t a
либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
На перегрев автомобиля могут указывать следующие признаки .
● Стрелка на указателе температуры охлаждающей жидкости
двигателя (→ стр . 109) входит в красную зону , или чувствуется потеря
мощности . (Например , скорость автомобиля не увеличивается .)
● Из-под капота идет пар .
Процедура устранения проблемы
1
2
3
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 625 Wednesday, February 25 , 2015 10:18 AM

6268-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

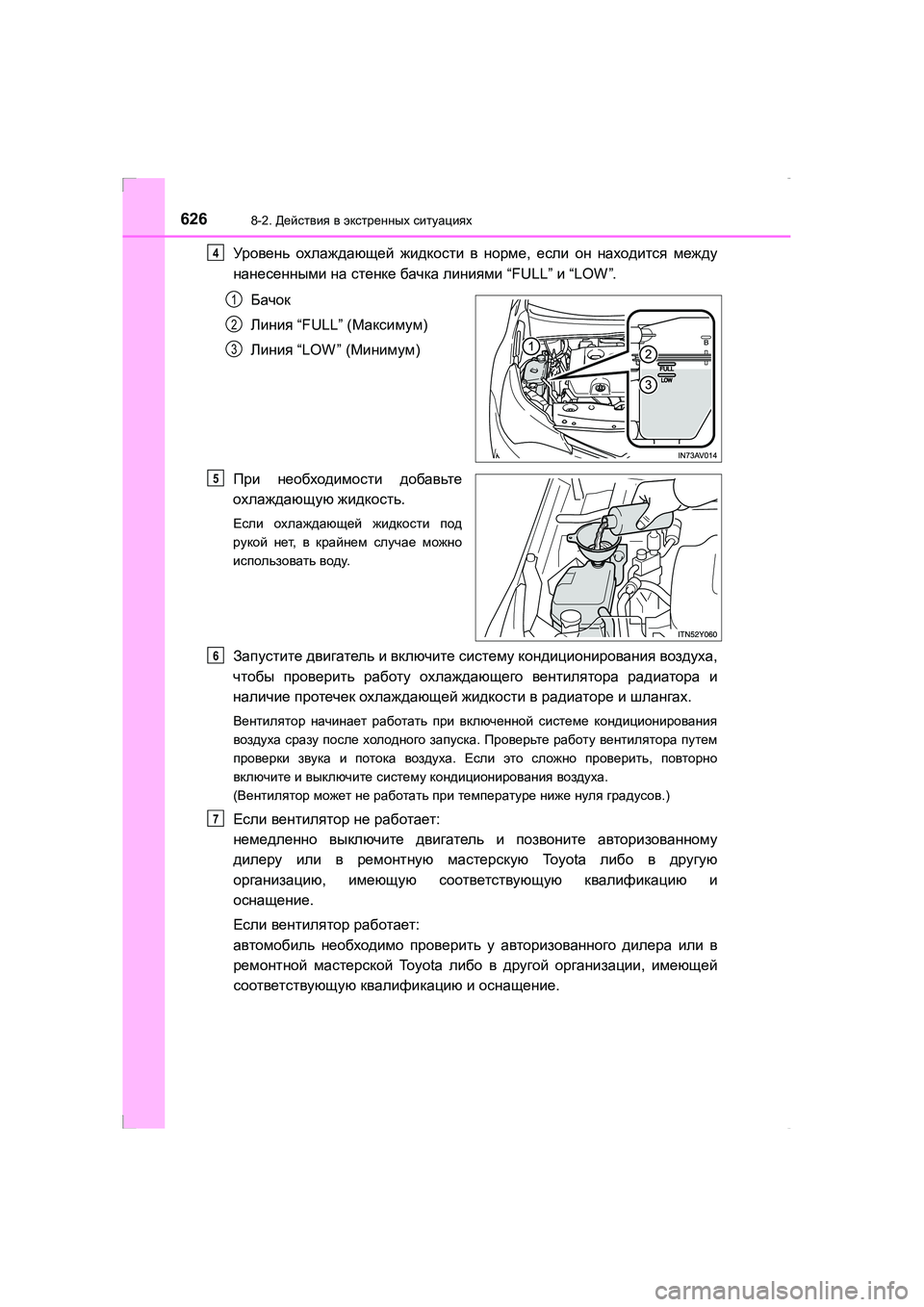

Уровень охлаждающей жидкости в норме , если он находится между
нанесенными на стенке бачка линиями “FULL” и “LOW ”.
Бачок
Линия “FULL” ( Максимум )
Линия “LOW ” ( Минимум )
При необходимости добавьте
охлаждающую жидкость .
Если охлаждающей жидкости под
рукой нет , в крайнем случае можно
использовать воду .
Запустите двигатель и включите систему кондиционирования воздуха ,
чтобы проверить работу охлаждающего вентилятора радиатора и
наличие протечек охлаждающей жидкости в радиаторе и шлангах .
Вентилятор начинает работать при включенной системе кондиционирования
воздуха сразу после холодного запуска . Проверьте работу вентилятора путем
проверки звука и потока воздуха . Если это сложно проверить , повторно
включите и выключите систему кондиционирования воздуха .
( Вентилятор может не работать при температуре ниже нуля градусов .)
Если вентилятор не работает :
немедленно выключите двигатель и позвоните авторизованному
дилеру или в ремонтную мастерскую Toyota либо в другую
организацию , имеющую соответствующую квалификацию и
оснащение .
Если вентилятор работает :
автомобиль необходимо проверить у авторизованного дилера или в
ремонтной мастерской Toyota либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
4
1
2
3
5
6
7
AVENSIS_OM_OM20C28R_(RR).book Page 626 Wednesday, February 25 , 2015 10:18 AM

6278-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

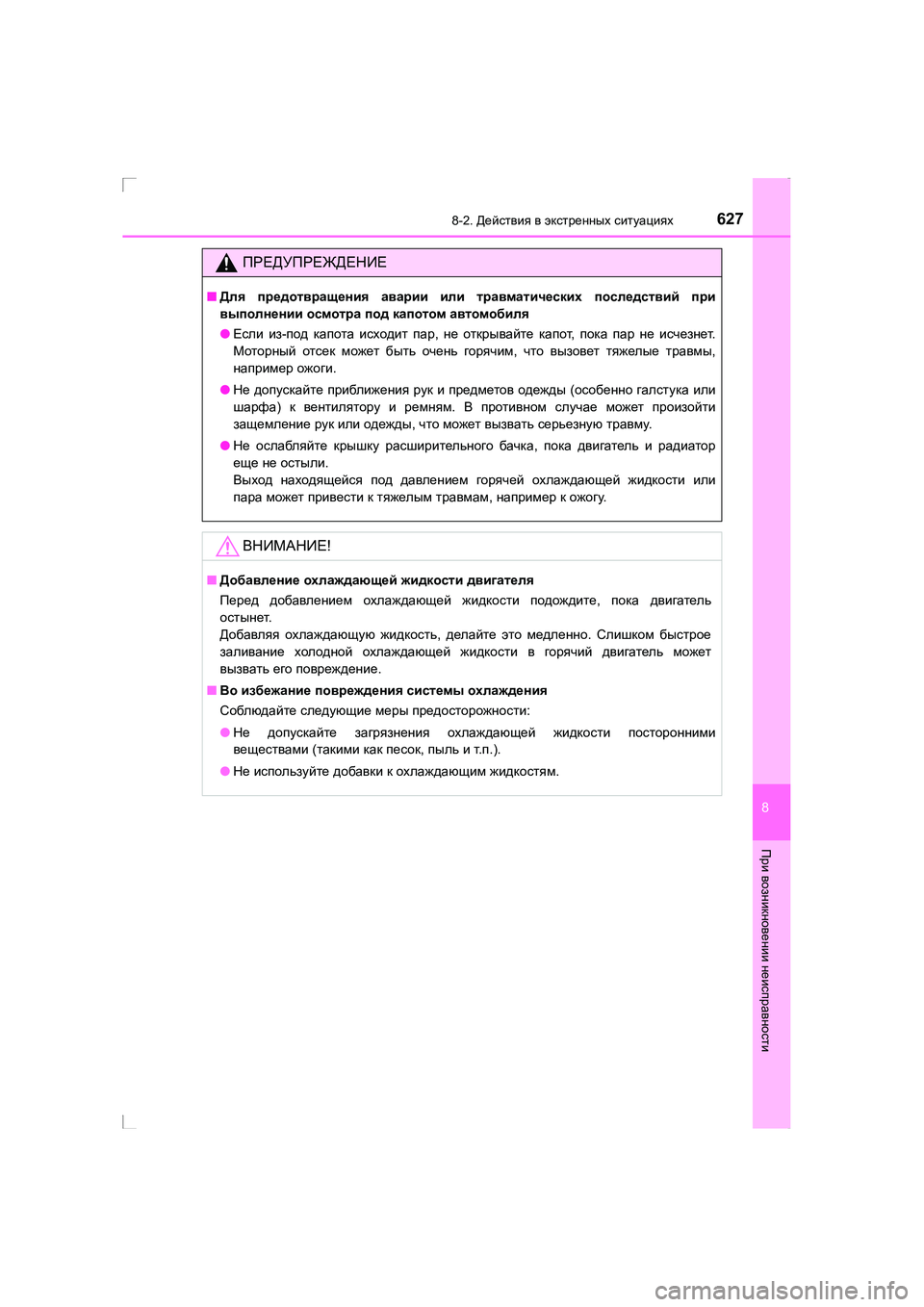

ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения аварии или травматических последствий при
выполнении осмотра под капотом автомобиля
● Если из -под капота исходит пар , не открывайте капот , пока пар не исчезнет .
Моторный отсек может быть очень горячим , что вызовет тяжелые травмы ,
например ожоги .
● Не допускайте приближения рук и предметов одежды (особенно галстука или
шарфа ) к вентилятору и ремням . В противном случае может произойти
защемление рук или одежды , что может вызвать серьезную травму .
● Не ослабляйте крышку расширительного бачка , пока двигатель и радиатор
еще не остыли .
Выход находящейся под давлением горячей охлаждающей жидкости или
пара может привести к тяжелым травмам , например к ожогу .
ВНИМАНИЕ !
■Добавление охлаждающей жидкости двигателя
Перед добавлением охлаждающей жидкости подождите , пока двигатель
остынет .
Добавляя охлаждающую жидкость , делайте это медленно . Слишком быстрое
заливание холодной охлаждающей жидкости в горячий двигатель может
вызвать его повреждение .
■ Во избежание повреждения системы охлаждения
Соблюдайте следующие меры предосторожности :
● Не допускайте загрязнения охлаждающей жидкости посторонними
веществами (такими как песок , пыль и т .п .).
● Не используйте добавки к охлаждающим жидкостям .
AVENSIS_OM_OM20C28R_(RR).book Page 627 Wednesday, February 25 , 2015 10:18 AM

6288-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

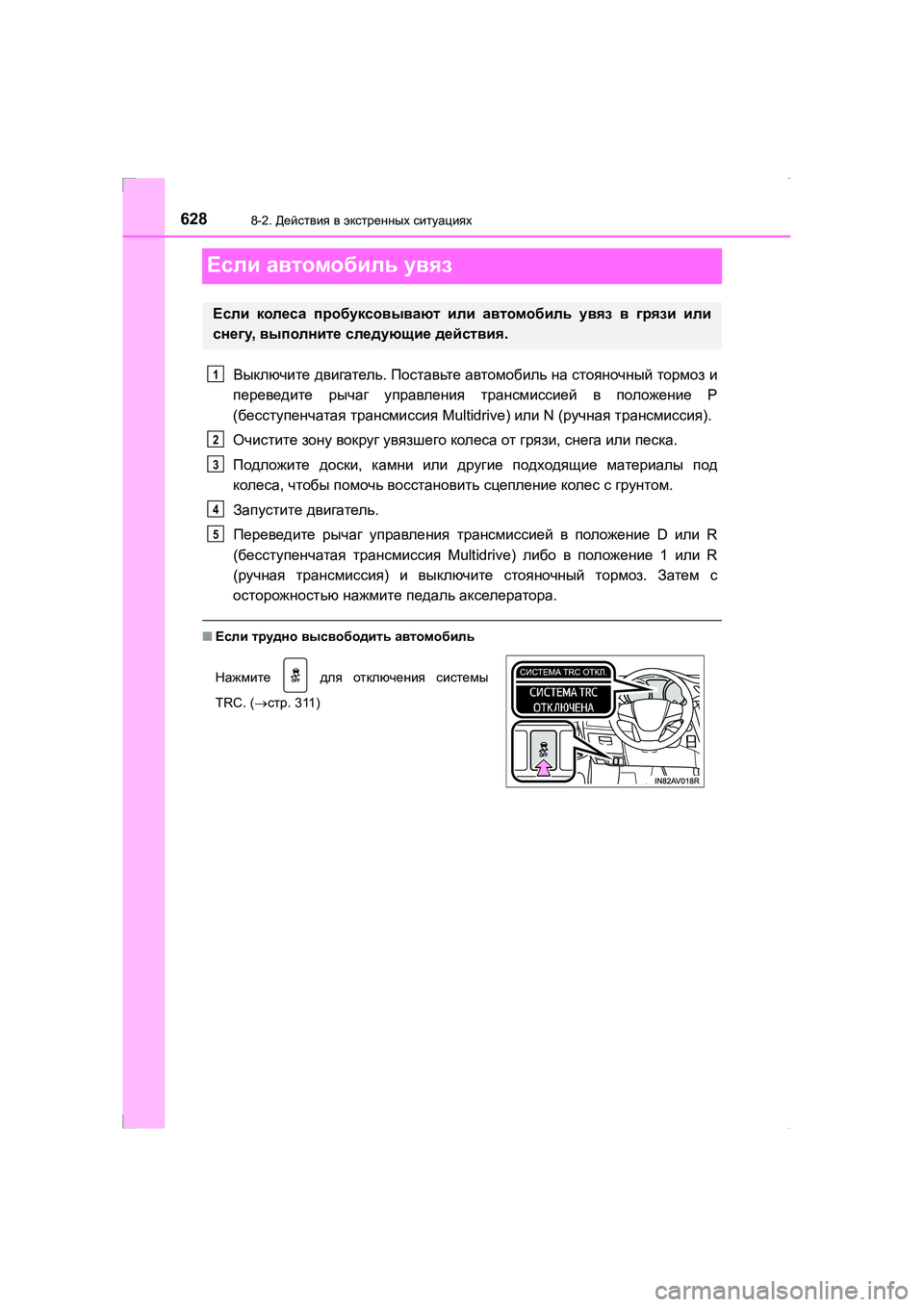

Если автомобиль увяз
Выключите двигатель . Поставьте автомобиль на стояночный тормоз и
переведите рычаг управления трансмиссией в положение P
( бесступенчатая трансмиссия Multidrive) или N (ручная трансмиссия ).
Очистите зону вокруг увязшего колеса от грязи , снега или песка .
Подложите доски , камни или другие подходящие материалы под
колеса , чтобы помочь восстановить сцепление колес с грунтом .
Запустите двигатель .
Переведите рычаг управления трансмиссией в положение D или R
( бесступенчатая трансмиссия Multidrive) либо в положение 1 или R
( ручная трансмиссия ) и выключите стояночный тормоз . Затем с
осторожностью нажмите педаль акселератора .
■Если трудно высвободить автомобиль
Если колеса пробуксовывают или автомобиль увяз в грязи или
снегу , выполните следующие действия .
Нажмите для отключения системы
TRC. ( →стр . 311)
1
2
3
4
5
AVENSIS_OM_OM20C28R_(RR).book Page 628 Wednesday, February 25 , 2015 10:18 AM

6298-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
ПРЕДУПРЕЖДЕНИЕ
■При попытке высвободить увязший автомобиль
Если для высвобождения автомобиля выбран вариант его раскачки назад и
вперед , убедитесь в том , что окружающая зона свободна , чтобы не ударить
другие автомобили или объекты и не задеть людей . Автомобиль при
высвобождении может резко дернуться вперед или назад . Следует быть
особенно осторожным .
■ При перемещении рычага управления трансмиссией
Автомобили с бесступенчатой трансмиссией Multidrive: будьте внимательны , не
перемещайте рычаг управления трансмиссией при нажатой педали
акселератора .
Это может привести к неожиданно резкому ускорению автомобиля , которое
может повлечь за собой столкновение и привести к смертельному исходу или
тяжелым травмам .
ВНИМАНИЕ !
■Во избежание повреждения трансмиссии и других элементов
● Избегайте пробуксовки колес и чрезмерного нажатия на педаль акселератора .
● Если даже после выполнения этих действий автомобиль остается увязшим ,
для его высвобождения может потребоваться буксировка .
AVENSIS_OM_OM20C28R_(RR).book Page 629 Wednesday, February 25 , 2015 10:18 AM

6308-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
AVENSIS_OM_OM20C28R_(RR).book Page 630 Wednesday, February 25 , 2015 10:18 AM

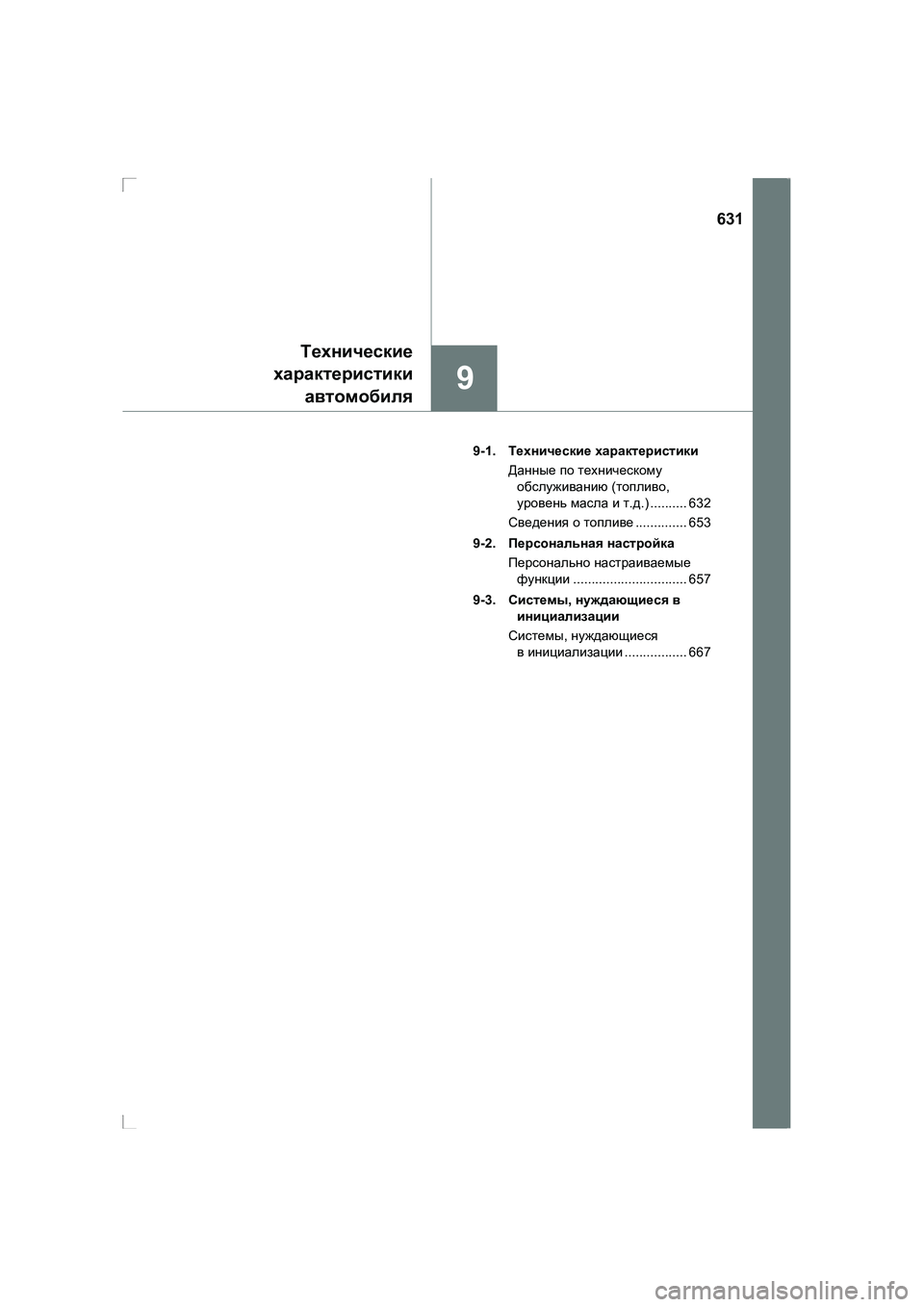

631
9
Технические
характеристики автомобиля
AVENSIS_OM_OM20C28R_(RR) 9-1.
Технические характеристики
Данные по техническому
обслуживанию (топливо ,
уровень масла и т .д .) .......... 632
Сведения о топливе .............. 653
9-2. Персональная настройка
Персонально настраиваемые
функции ............................... 657
9-3. Системы , нуждающиеся в
инициализации
Системы , нуждающиеся
в инициализации ................. 667
AVENSIS_OM_OM20C28R_(RR).book Page 631 Wednesday, February 25 , 2015 10:18 AM

6329-1. Технические характеристики
AVENSIS_OM_OM20C28R_(RR)

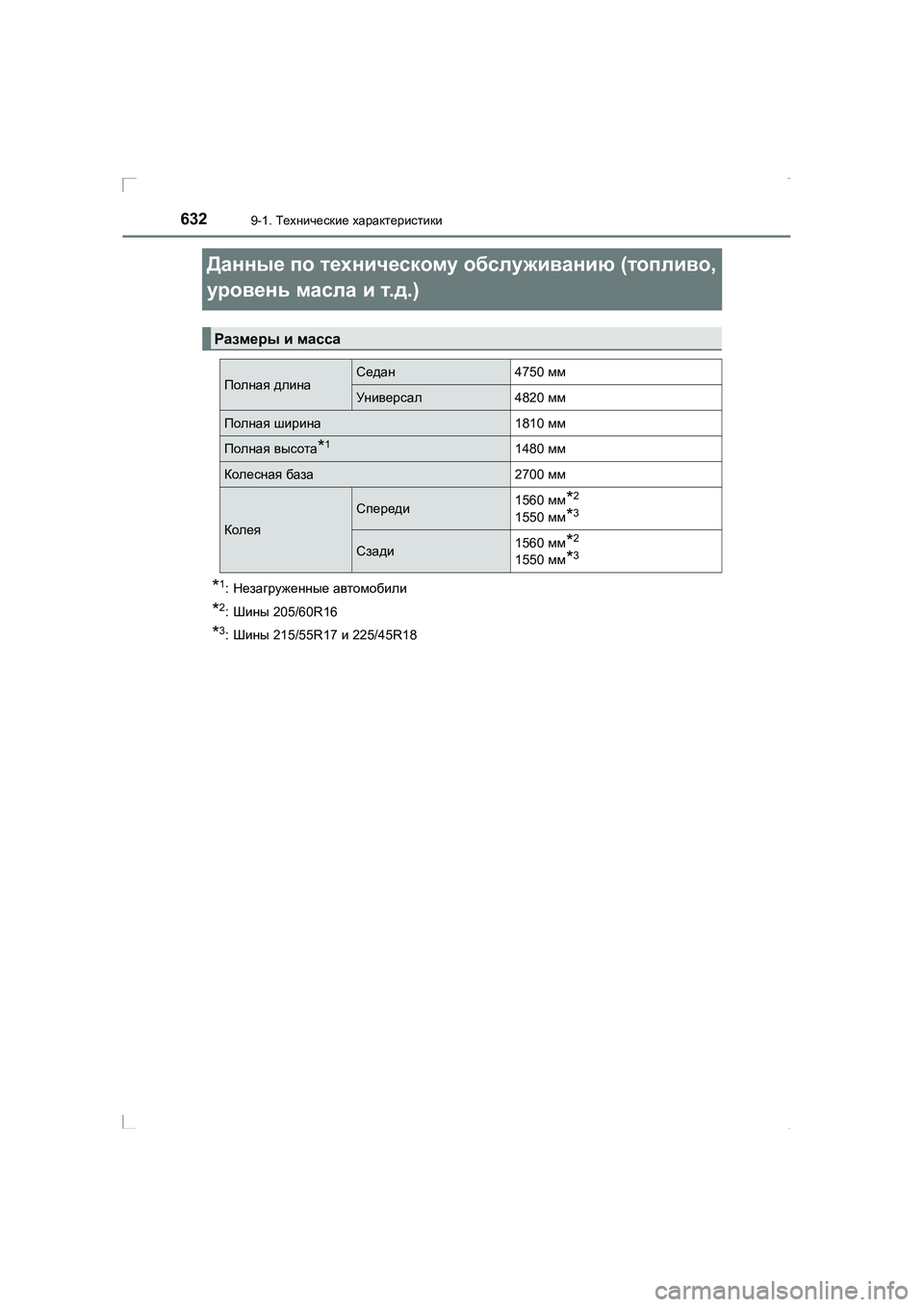

Данные по техническому обслуживанию (топливо ,
уровень масла и т .д .)
*1:Незагруженные автомобили
*2: Шины 205/60R16
*3:Шины 215/55R17 и 225/45R18
Размеры и масса
Полная длинаСедан 4750 мм
Универсал 4820 мм
Полная ширина 1810 мм
Полная высота*11480 мм
Колесная база 2700 мм
Колея
Спереди 1560
мм*2
1550 мм*3
Сзади 1560
мм*2
1550 мм*3
AVENSIS_OM_OM20C28R_(RR).book Page 632 Wednesday, February 25 , 2015 10:18 AM
