2016 TOYOTA AVENSIS Руково

5778-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

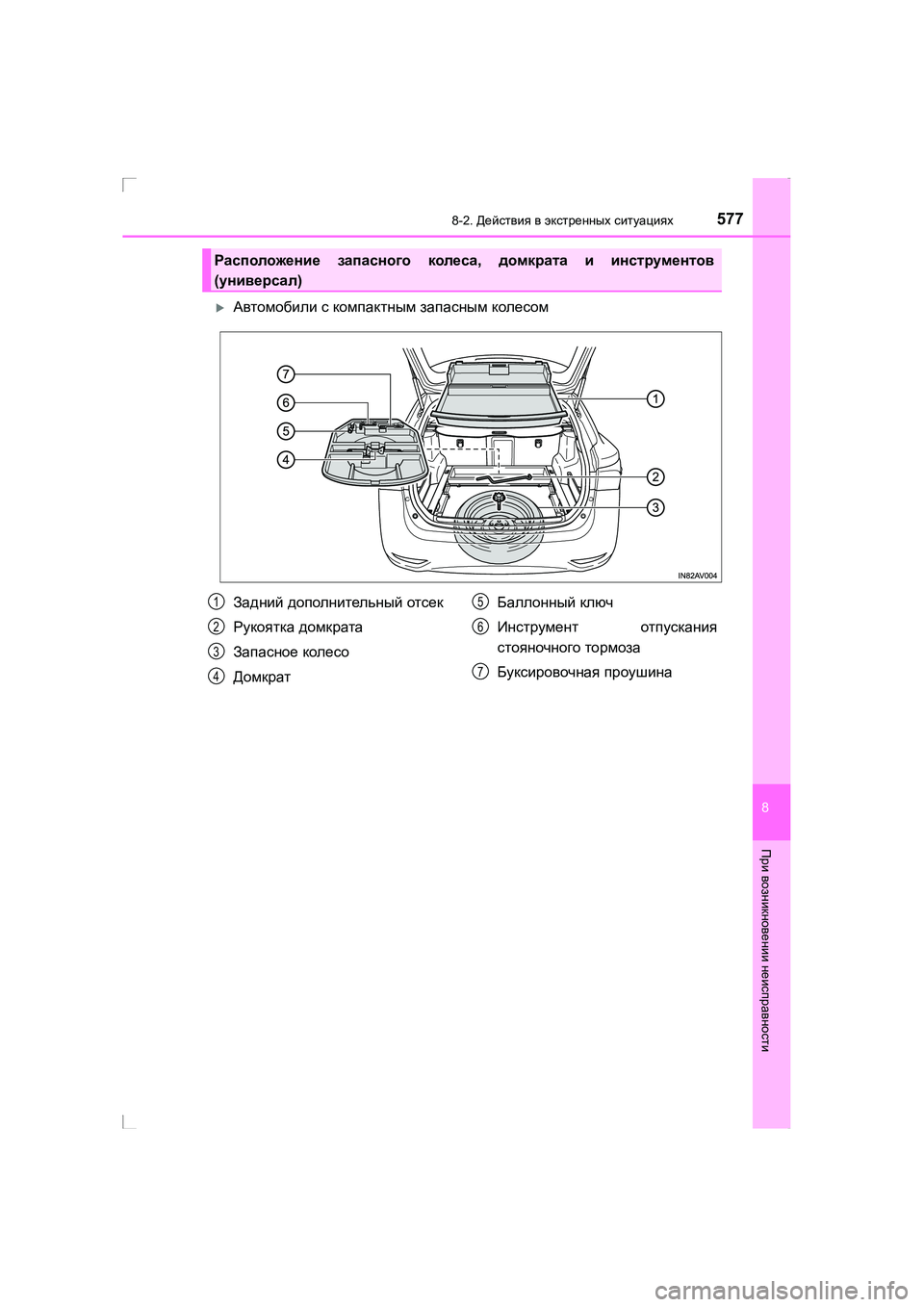

XАвтомобили с компактным запасным колесом
Расположение запасного колеса , домкрата и инструментов
( универсал )
Задний дополнительный отсек
Рукоятка домкрата
Запасное колесо
Домкрат Баллонный
ключ
Инструмент отпускания
стояночного тормоза
Буксировочная проушина1
2
3
4
5
6
7
AVENSIS_OM_OM20C28R_(RR).book Page 577 Wednesday, February 25 , 2015 10:18 AM

5788-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

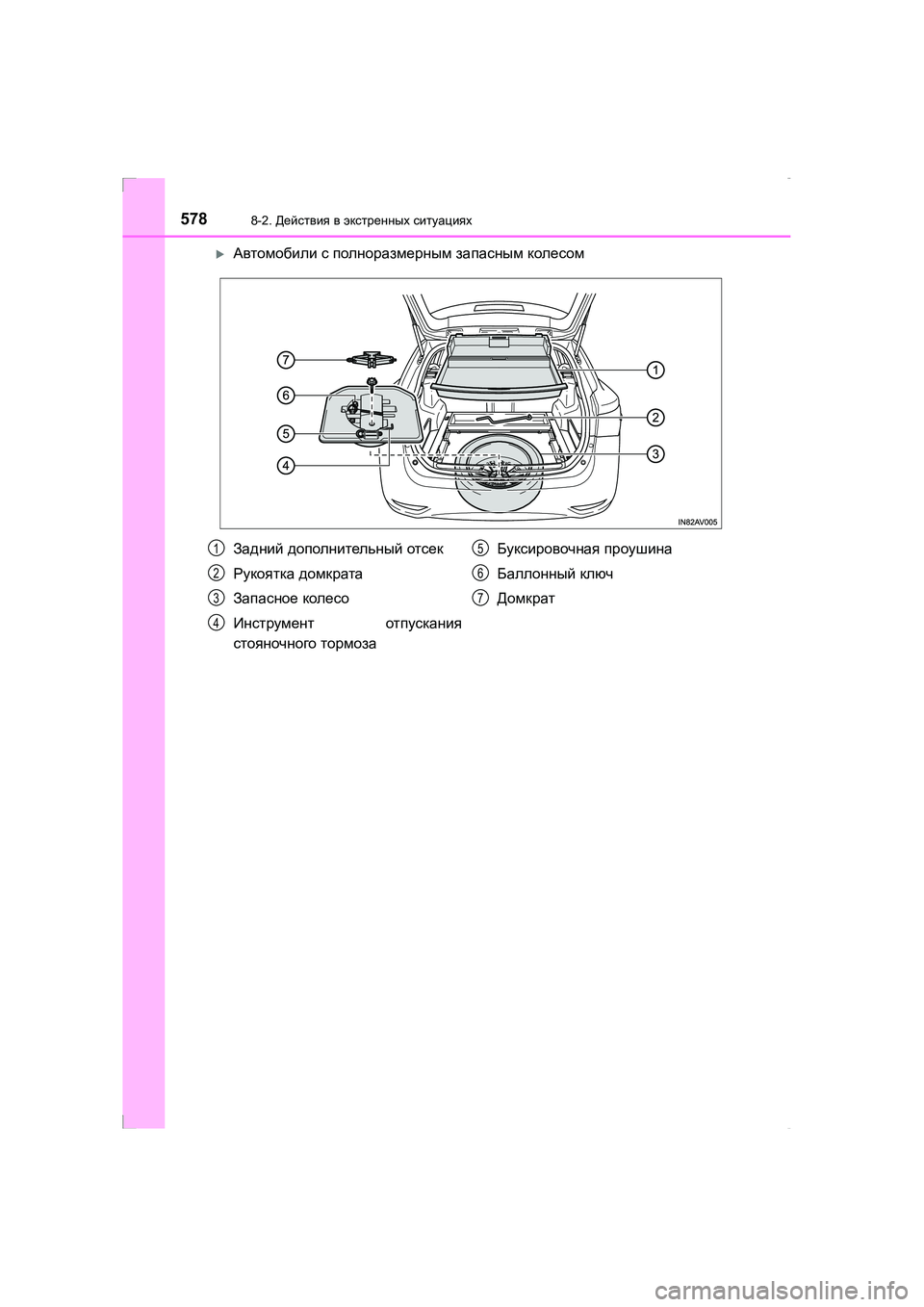

XАвтомобили с полноразмерным запасным колесом
Задний дополнительный отсек
Рукоятка домкрата
Запасное колесо
Инструмент отпускания
стояночного тормоза Буксировочная
проушина
Баллонный ключ
Домкрат1
2
3
4
5
6
7
AVENSIS_OM_OM20C28R_(RR).book Page 578 Wednesday, February 25 , 2015 10:18 AM

5798-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

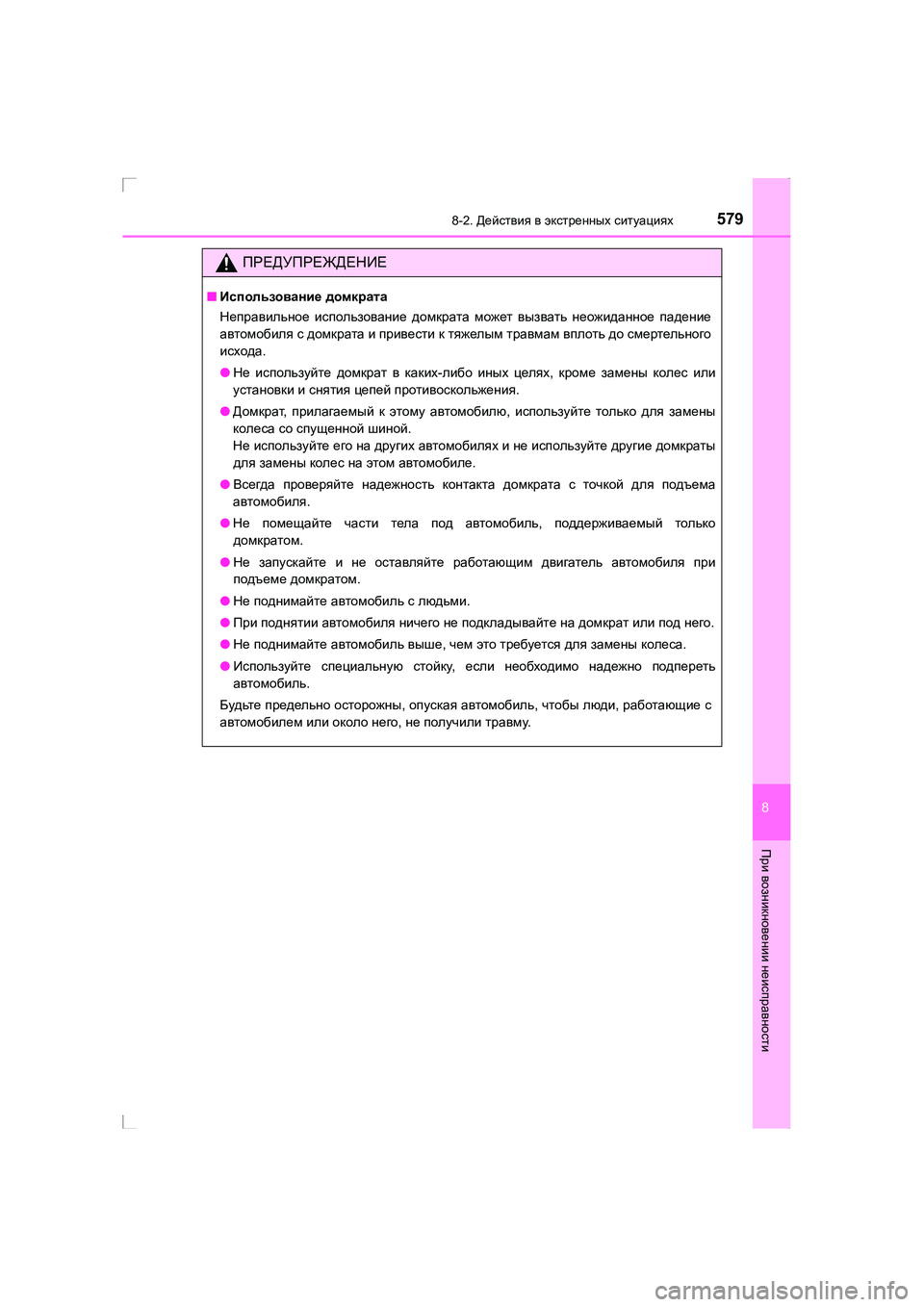

ПРЕДУПРЕЖДЕНИЕ
■Использование домкрата
Неправильное использование домкрата может вызвать неожиданное падение
автомобиля с домкрата и привести к тяжелым травмам вплоть до смертельного
исхода .
● Не используйте домкрат в каких -либо иных целях , кроме замены колес или
установки и снятия цепей противоскольжения .
● Домкрат , прилагаемый к этому автомобилю , используйте только для замены
колеса со спущенной шиной .
Не используйте его на других автомобилях и не используйте другие домкраты
для замены колес на этом автомобиле .
● Всегда проверяйте надежность контакта домкрата с точкой для подъема
автомобиля .
● Не помещайте части тела под автомобиль , поддерживаемый только
домкратом .
● Не запускайте и не оставляйте работающим двигатель автомобиля при
подъеме домкратом .
● Не поднимайте автомобиль с людьми .
● При поднятии автомобиля ничего не подкладывайте на домкрат или под него .
● Не поднимайте автомобиль выше , чем это требуется для замены колеса .
● Используйте специальную стойку , если необходимо надежно подпереть
автомобиль .
Будьте предельно осторожны , опуская автомобиль , чтобы люди , работающие с
автомобилем или около него , не получили травму .
AVENSIS_OM_OM20C28R_(RR).book Page 579 Wednesday, February 25 , 2015 10:18 AM

5808-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

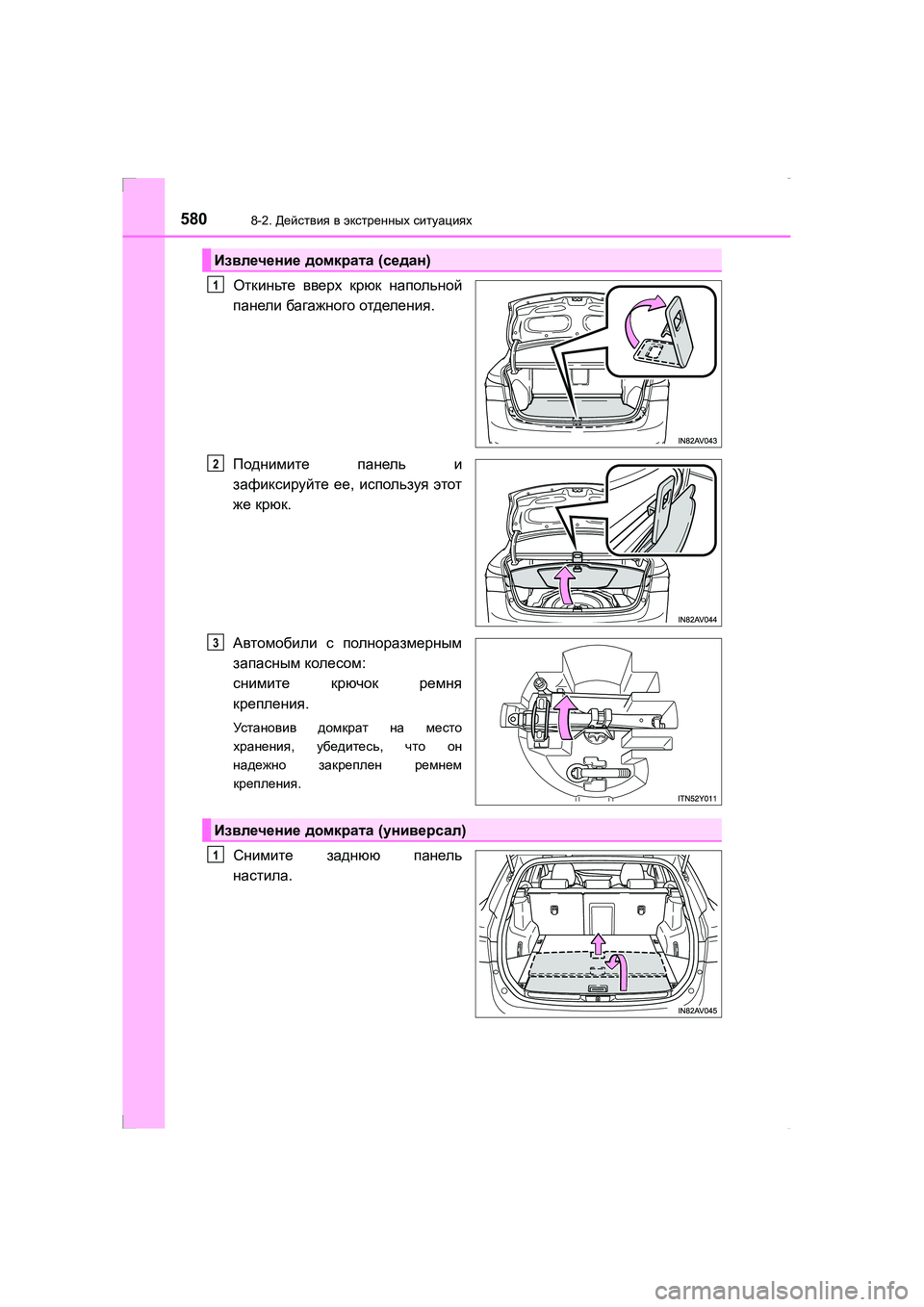

Откиньте вверх крюк напольной
панели багажного отделения .
Поднимите панель и
зафиксируйте ее , используя этот
же крюк .
Автомобили с полноразмерным
запасным колесом :
снимите крючок ремня
крепления .
Ус т а н о в и в домкрат на место
хранения , убедитесь , что он
надежно закреплен ремнем
крепления .
Снимите заднюю панель
настила .
Извлечение домкрата (седан )
1
2
3
Извлечение домкрата (универсал )
1
AVENSIS_OM_OM20C28R_(RR).book Page 580 Wednesday, February 25 , 2015 10:18 AM

5818-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

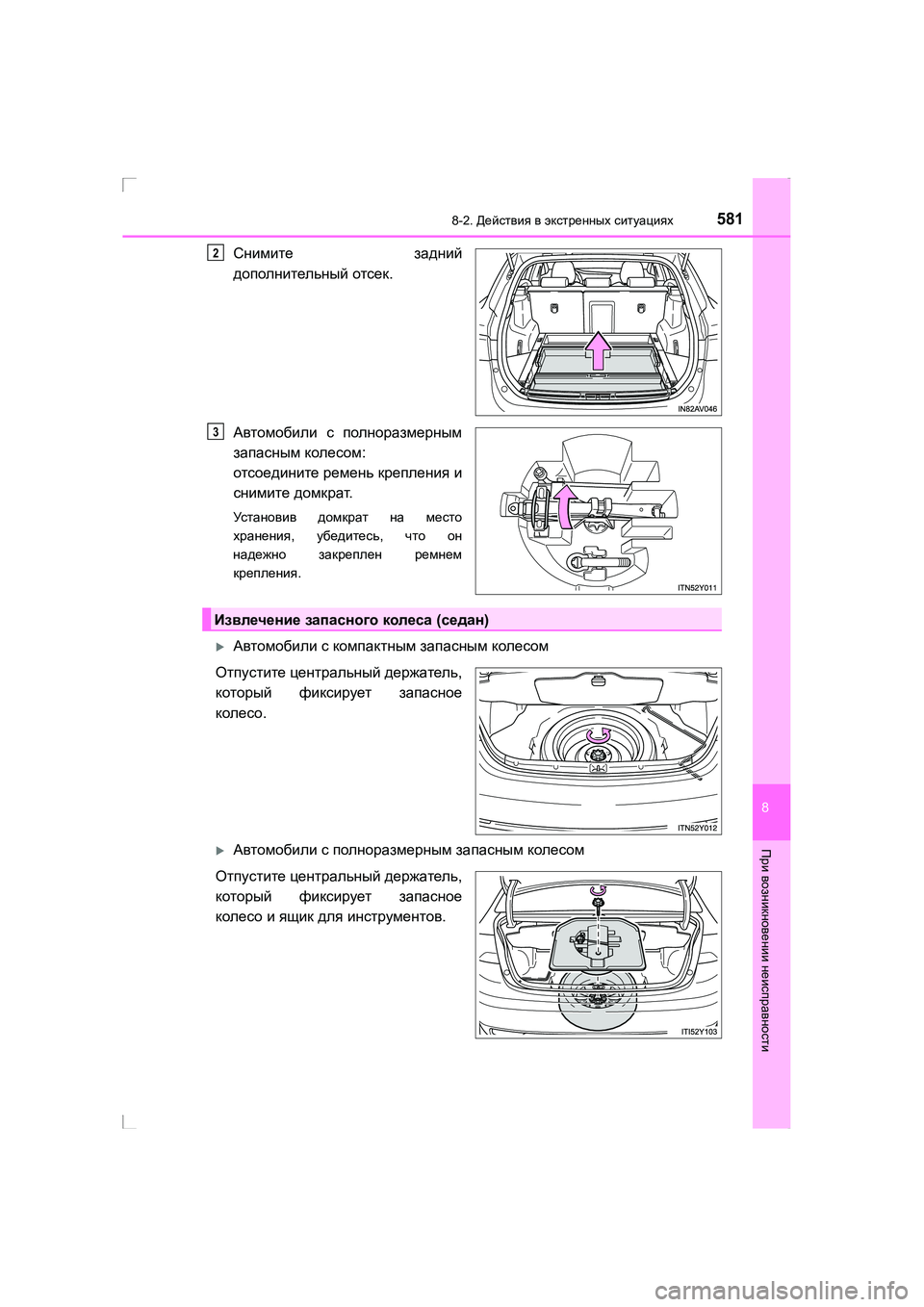

Снимите задний
дополнительный отсек .
Автомобили с полноразмерным
запасным колесом :
отсоедините ремень крепления и
снимите домкрат .
Ус т а н о в и в домкрат на место
хранения , убедитесь , что он
надежно закреплен ремнем
крепления .
XАвтомобили с компактным запасным колесом
Отпустите центральный держатель ,
который фиксирует запасное
колесо .
XАвтомобили с полноразмерным запасным колесом
Отпустите центральный держатель ,
который фиксирует запасное
колесо и ящик для инструментов .
2
3
Извлечение запасного колеса (седан )
AVENSIS_OM_OM20C28R_(RR).book Page 581 Wednesday, February 25 , 2015 10:18 AM

5828-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

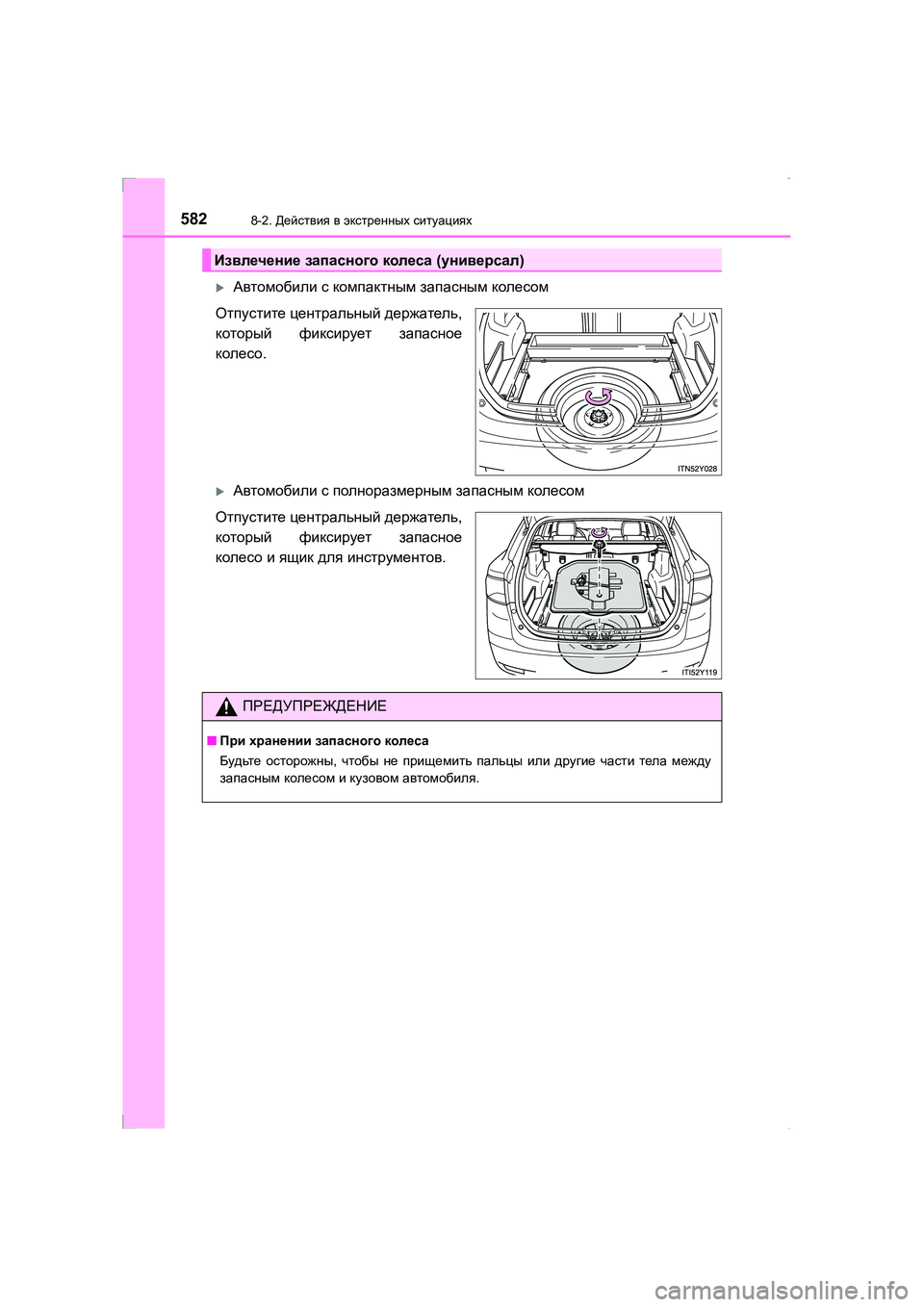

XАвтомобили с компактным запасным колесом
Отпустите центральный держатель ,
который фиксирует запасное
колесо .
XАвтомобили с полноразмерным запасным колесом
Отпустите центральный держатель ,
который фиксирует запасное
колесо и ящик для инструментов .
Извлечение запасного колеса (универсал )
ПРЕДУПРЕЖДЕНИЕ
■При хранении запасного колеса
Будьте осторожны , чтобы не прищемить пальцы или другие части тела между
запасным колесом и кузовом автомобиля .
AVENSIS_OM_OM20C28R_(RR).book Page 582 Wednesday, February 25 , 2015 10:18 AM

5838-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

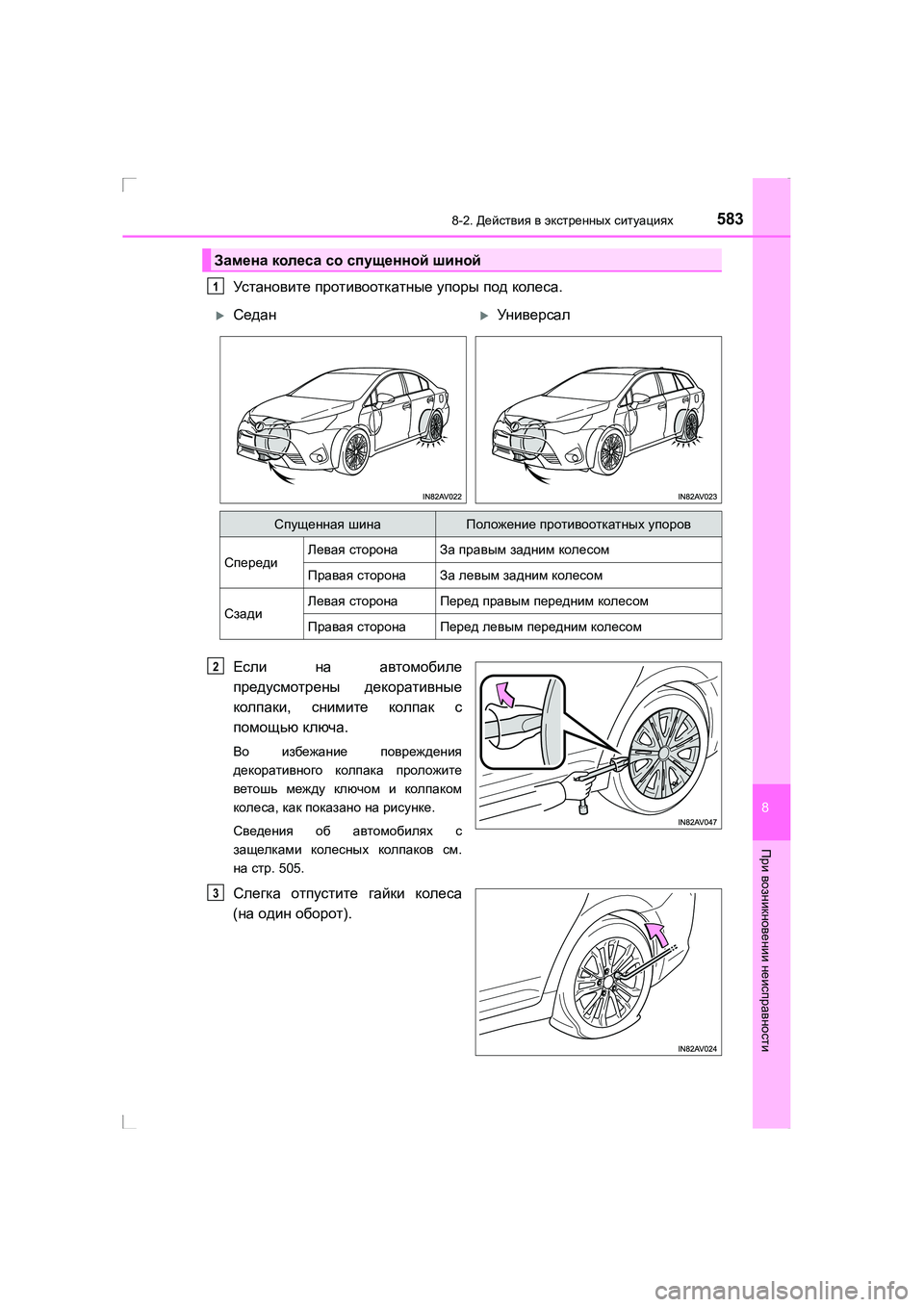

Установите противооткатные упоры под колеса .
Если на автомобиле
предусмотрены декоративные
колпаки , снимите колпак с
помощью ключа .
Во избежание повреждения
декоративного колпака проложите
ветошь между ключом и колпаком
колеса , как показано на рисунке .
Сведения об автомобилях с
защелками колесных колпаков см .
на стр . 505.
Слегка отпустите гайки колеса
( на один оборот ).
Замена колеса со спущенной шиной
1
XСеданXУниверсал
Спущенная шинаПоложение противоотк атных упоров
Спереди Левая
сторона За правым задним колесом
Правая сторона За левым задним колесом
СзадиЛевая сторонаПеред правым передним колесом
Правая сторонаПеред левым передним колесом
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 583 Wednesday, February 25 , 2015 10:18 AM

5848-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

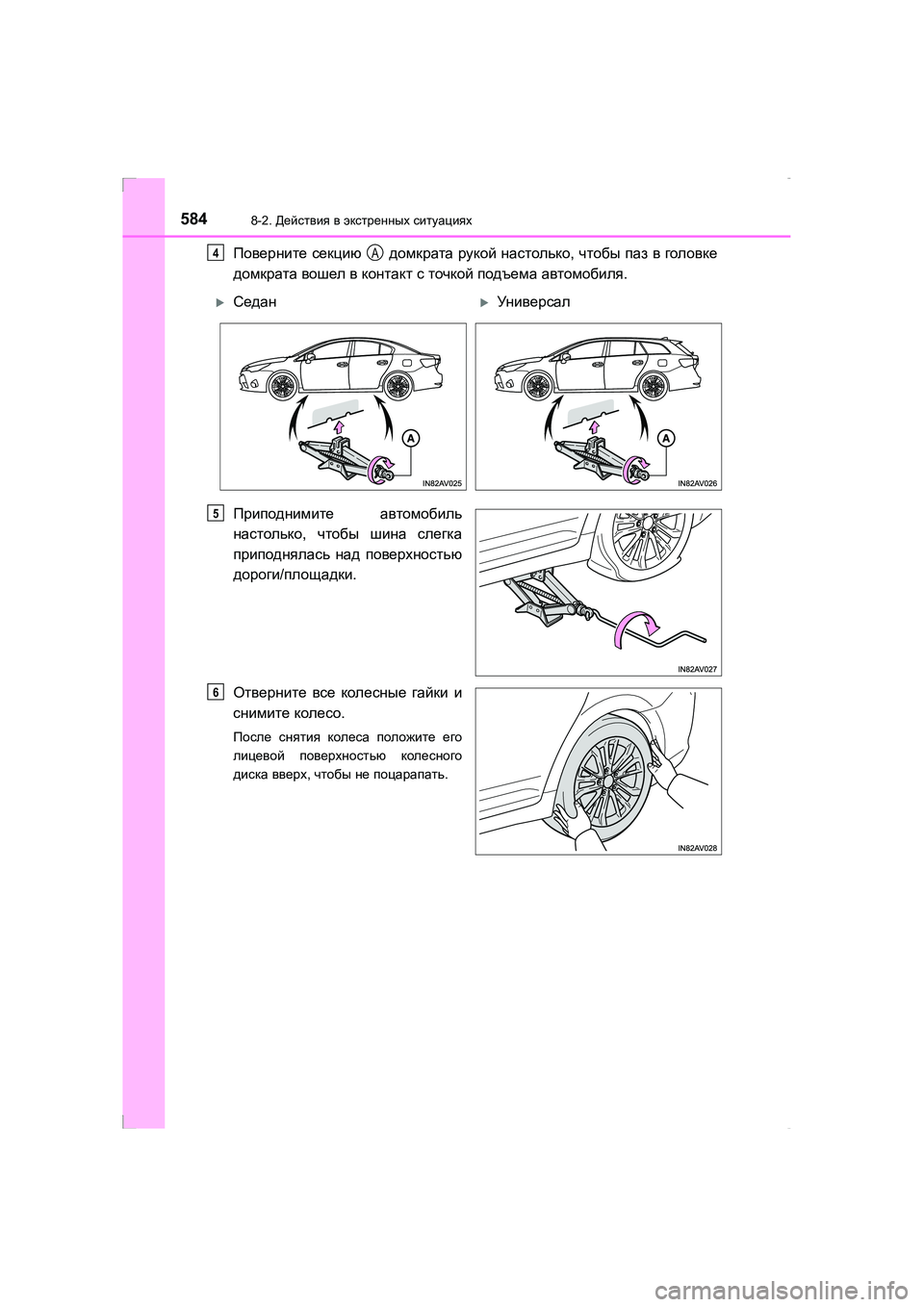

Поверните секцию домкрата рукой настолько , чтобы паз в головке
домкрата вошел в контакт с точкой подъема автомобиля .
Приподнимите автомобиль
настолько , чтобы шина слегка
приподнялась над поверхностью
дороги /площадки .
Отверните все колесные гайки и
снимите колесо .
После снятия колеса положите его
лицевой поверхностью колесного
диска вверх , чтобы не поцарапать .
4A
XСеданXУниверсал
5
6
