2016 TOYOTA AVENSIS Руково

5057-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

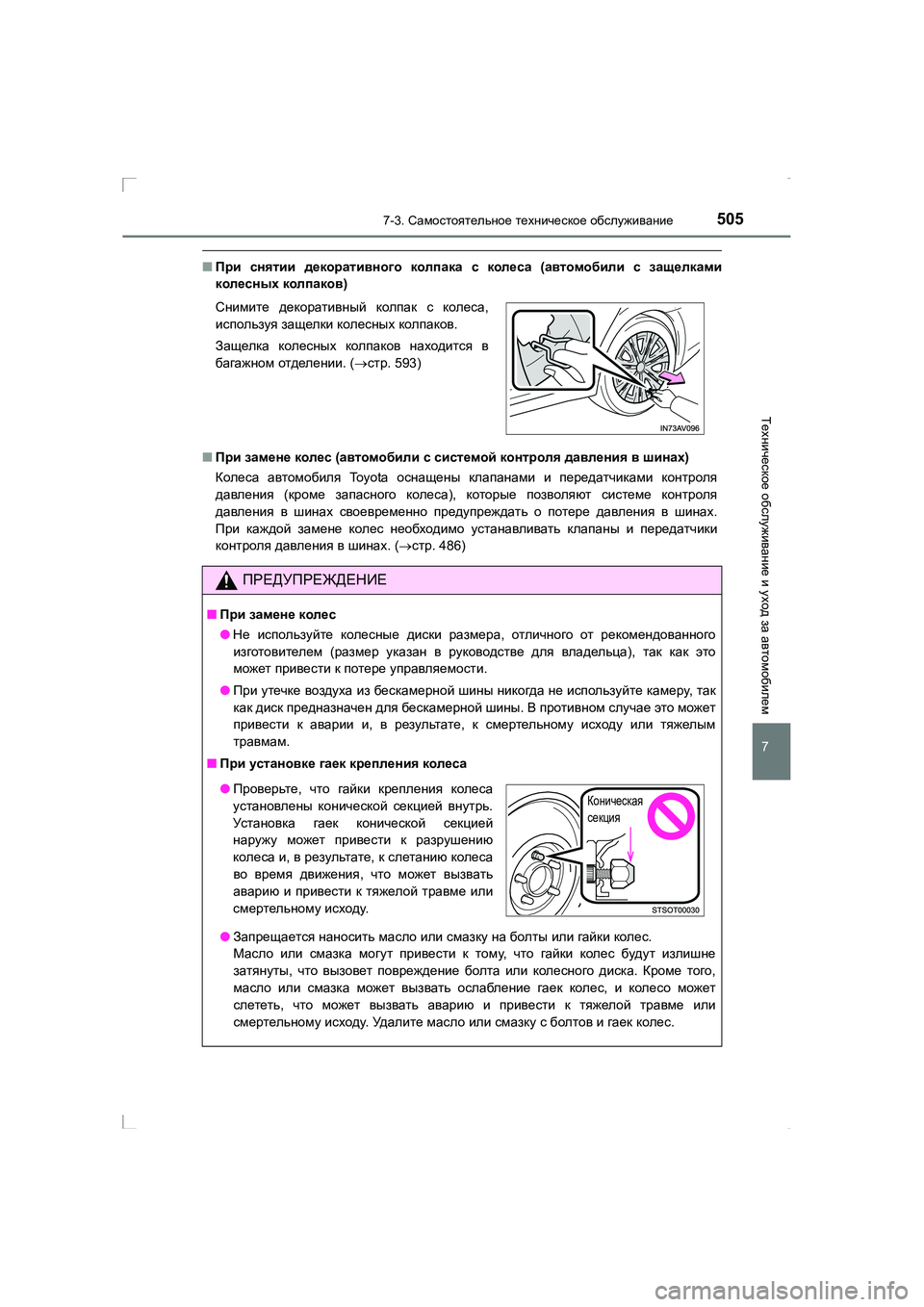

■При снятии декоративного колпака с колеса (автомобили с защелками
колесных колпаков )
■ При замене колес (автомобили с системой контроля давления в шинах )
Колеса автомобиля To y o t a оснащены клапанами и передатчиками контроля
давления (кроме запасного колеса ), которые позволяют системе контроля
давления в шинах своевременно предупреждать о потере давления в шинах .
При каждой замене колес необходимо устанавливать клапаны и передатчики
контроля давления в шинах . (→ стр . 486)
Снимите
декоративный колпак с колеса ,
используя защелки колесных колпаков .
Защелка колесных колпаков находится в
багажном отделении . (→ стр . 593)
ПРЕДУПРЕЖДЕНИЕ
■При замене колес
● Не используйте колесные диски размера , отличного от рекомендованного
изготовителем (размер указан в руководстве для владельца ), так как это
может привести к потере управляемости .
● При утечке воздуха из бескамерной шины никогда не используйте камеру , так
как диск предназначен для бескамерной шины . В противном случае это может
привести к аварии и, в результате , к смертельному исходу или тяжелым
травмам .
■ При установке гаек крепления колеса
● Запрещается наносить масло или смазку на болты или гайки колес .
Масло или смазка могут привести к тому , что гайки колес будут излишне
затянуты , что вызовет повреждение болта или колесного диска . Кроме того ,
масло или смазка может вызвать ослабление гаек колес , и колесо может
слететь , что может вызвать аварию и привести к тяжелой травме или
смертельному исходу . Уд а л и т е масло или смазку с болтов и гаек колес .
●Проверьте , что гайки крепления колеса
установлены конической секцией внутрь .
Ус та н о в к а гаек конической секцией
наружу может привести к разрушению
колеса и , в результате , к слетанию колеса
во время движения , что может вызвать
аварию и привести к тяжелой травме или
смертельному исходу .Коническая
секция
AVENSIS_OM_OM20C28R_(RR).book Page 505 Wednesday, February 25 , 2015 10:18 AM

5067-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

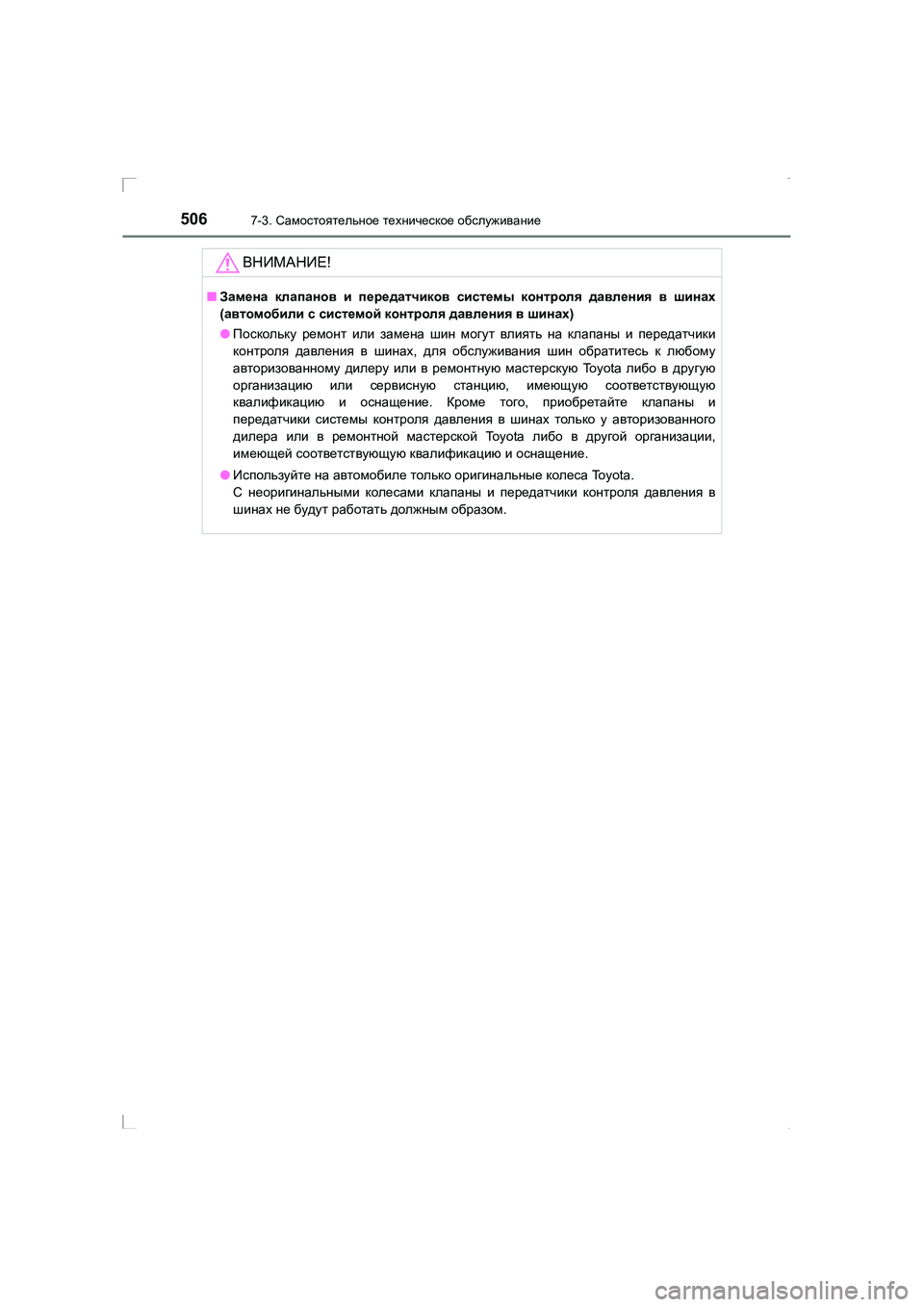

ВНИМАНИЕ !
■Замена клапанов и передатчиков системы контроля давления в шинах
( автомобили с системой контроля давления в шинах )
● Поскольку ремонт или замена шин могут влиять на клапаны и передатчики
контроля давления в шинах , для обслуживания шин обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . Кроме того , приобретайте клапаны и
передатчики системы контроля давления в шинах только у авторизованного
дилера или в ремонтной мастерской To y o t a либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
● Используйте на автомобиле только оригинальные колеса To y o t a .
С неоригинальными колесами клапаны и передатчики контроля давления в
шинах не будут работать должным образом .
AVENSIS_OM_OM20C28R_(RR).book Page 506 Wednesday, February 25 , 2015 10:18 AM

5077-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

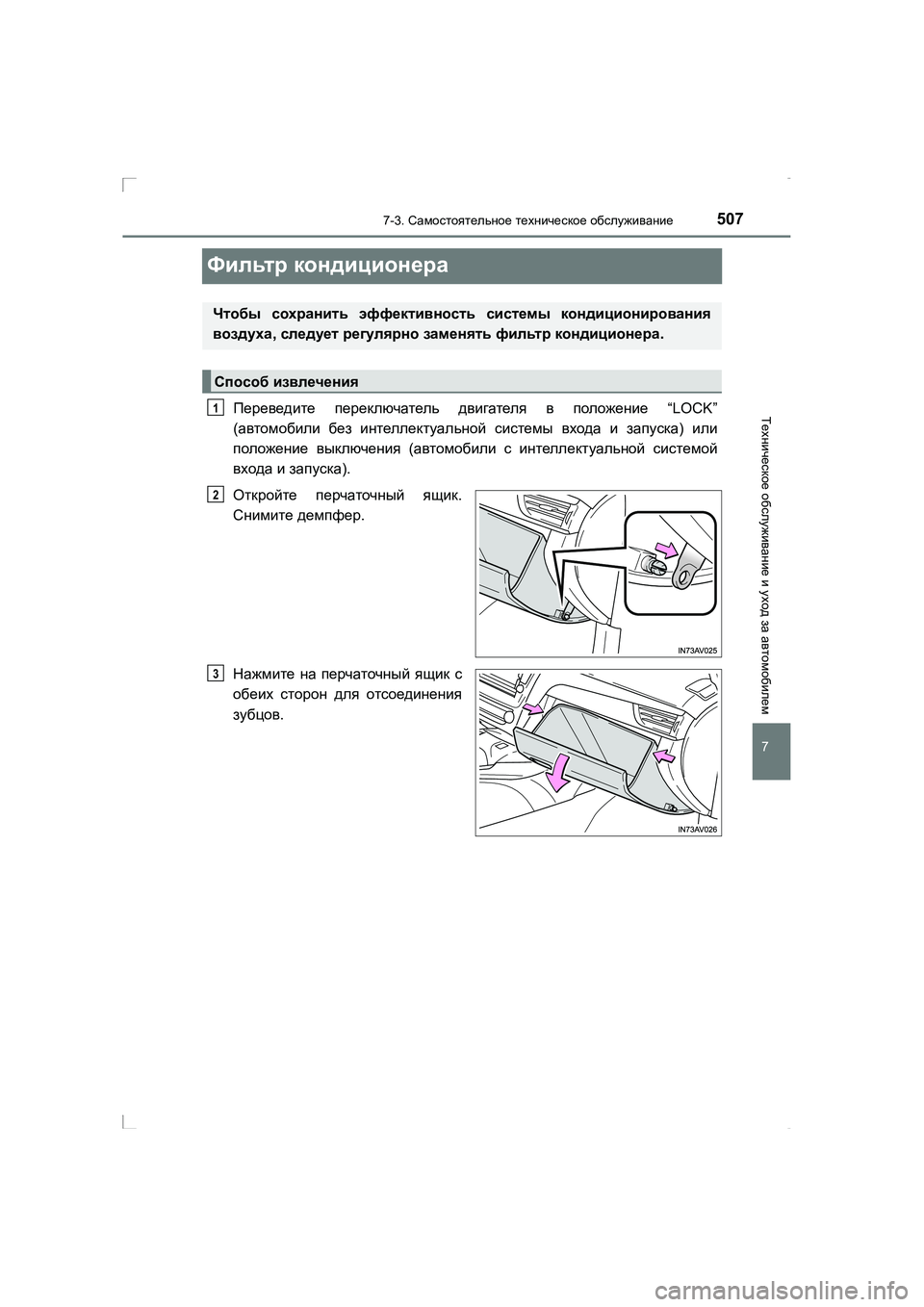

Фильтр кондиционера
Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
Откройте перчаточный ящик .
Снимите демпфер .
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов .
Чтобы сохранить эффективность системы кондиционирования
воздуха , следует регулярно заменять фильтр кондиционера .
Способ извлечения
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 507 Wednesday, February 25 , 2015 10:18 AM

5087-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

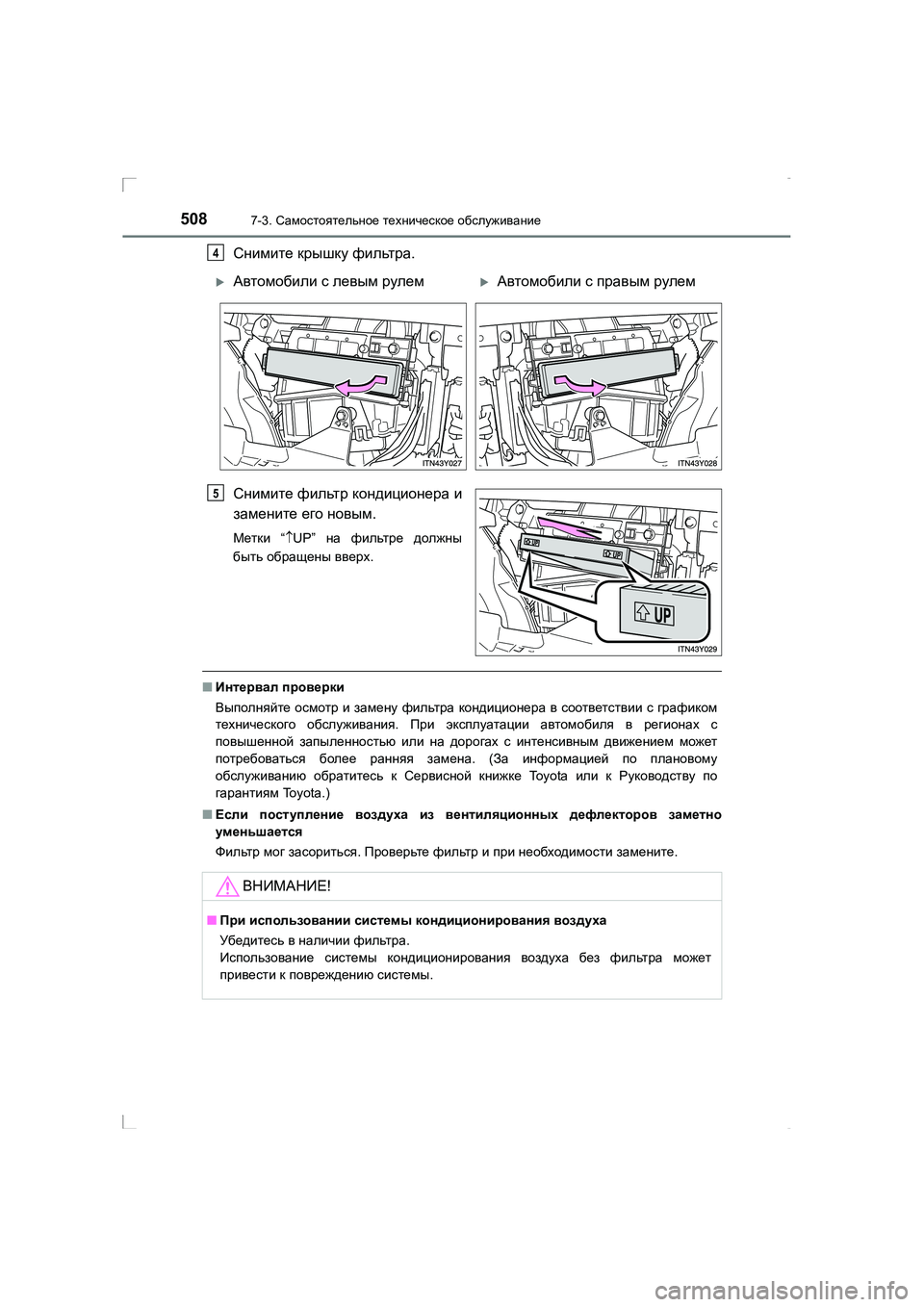

Снимите крышку фильтра .
Снимите фильтр кондиционера и
замените его новым .
Метки “↑UP” на фильтре должны
быть обращены вверх .
■Интервал проверки
Выполняйте осмотр и замену фильтра кондиционера в соответствии с графиком
технического обслуживания . При эксплуатации автомобиля в регионах с
повышенной запыленностью или на дорогах с интенсивным движением может
потребоваться более ранняя замена . (За информацией по плановому
обслуживанию обратитесь к Сервисной книжке To y o t a или к Руководству по
гарантиям Toyota.)
■ Если поступление воздуха из вентиляционных дефлекторов заметно
уменьшается
Фильтр мог засориться . Проверьте фильтр и при необходимости замените .
4
XАвтомобили с левым рулемXАвтомобили с правым рулем
5
ВНИМАНИЕ !
■При использовании системы кондиционирования воздуха
Убедитесь в наличии фильтра .
Использование системы кондиционирования воздуха без фильтра может
привести к повреждению системы .
AVENSIS_OM_OM20C28R_(RR).book Page 508 Wednesday, February 25 , 2015 10:18 AM

5097-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

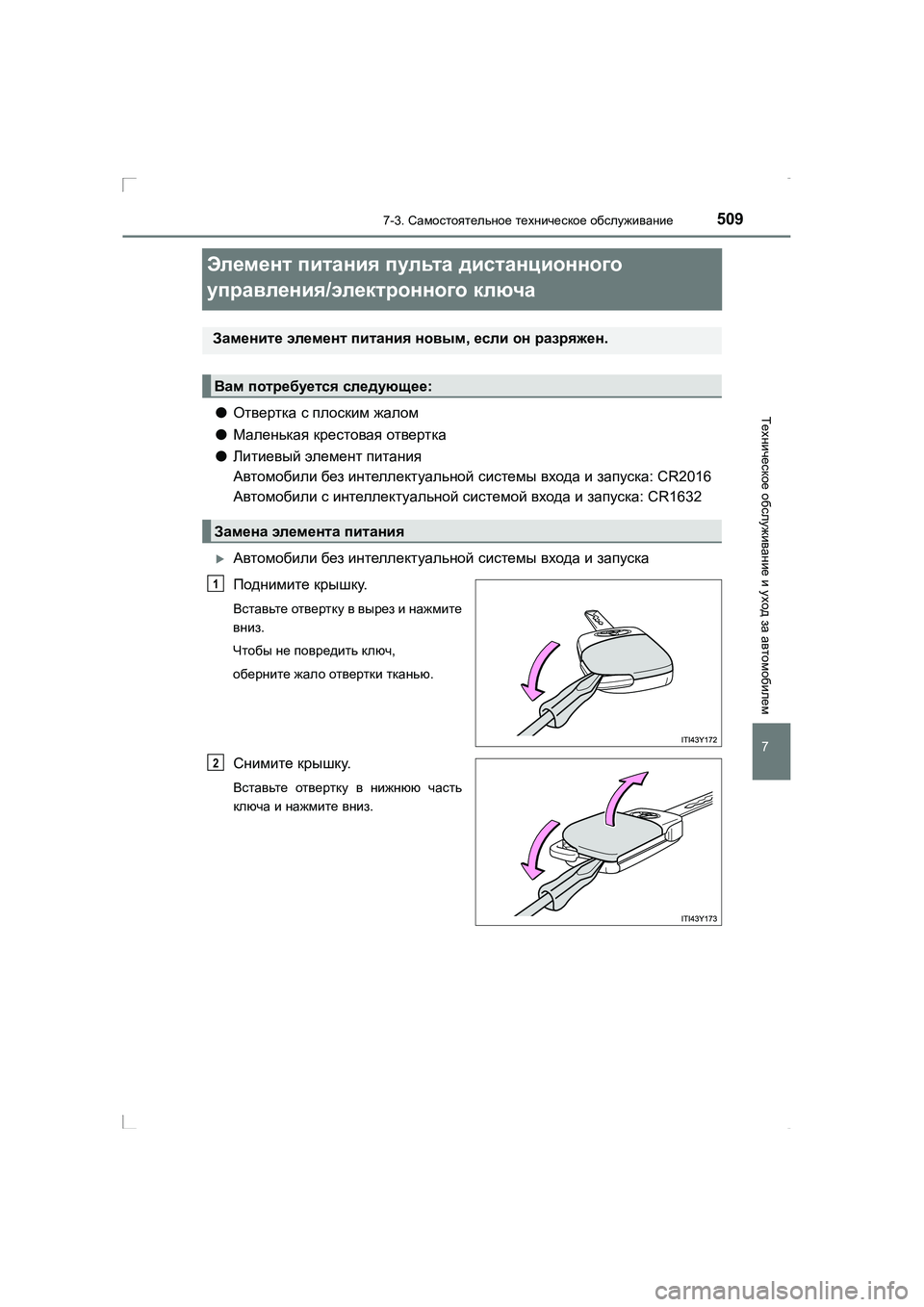

Элемент питания пульта дистанционного
управления /электронного ключа
● Отвертка с плоским жалом
● Маленькая крестовая отвертка
● Литиевый элемент питания
Автомобили без интеллектуальной системы входа и запуска : CR2016
Автомобили с интеллектуальной системой входа и запуска : CR1632
XАвтомобили без интеллектуальной системы входа и запуска
Поднимите крышку .
Вставьте отвертку в вырез и нажмите
вниз .
Чтобы не повредить ключ ,
оберните жало отвертки тканью .
Снимите крышку .
Вставьте отвертку в нижнюю часть
ключа и нажмите вниз .
Замените элемент питания новым , если он разряжен .
Вам потребуется следующее :
Замена элемента питания
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 509 Wednesday, February 25 , 2015 10:18 AM

5107-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

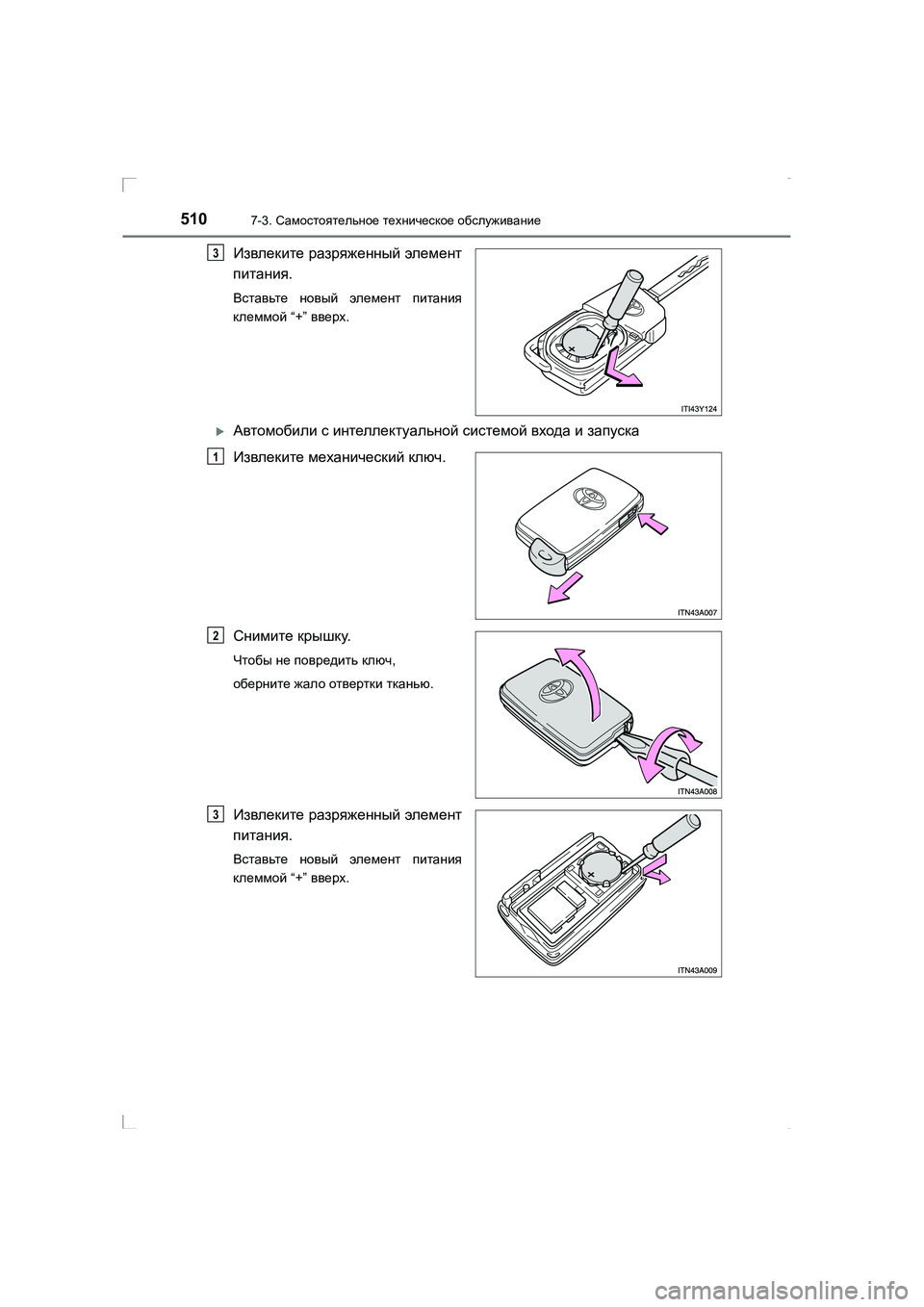

Извлеките разряженный элемент
питания .
Вставьте новый элемент питания
клеммой “+” вверх .
XАвтомобили с интеллектуальной системой входа и запуска
Извлеките механический ключ .
Снимите крышку .
Чтобы не повредить ключ ,
оберните жало отвертки тканью .
Извлеките разряженный элемент
питания .
Вставьте новый элемент питания
клеммой “+” вверх .
3
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 510 Wednesday, February 25 , 2015 10:18 AM

5117-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

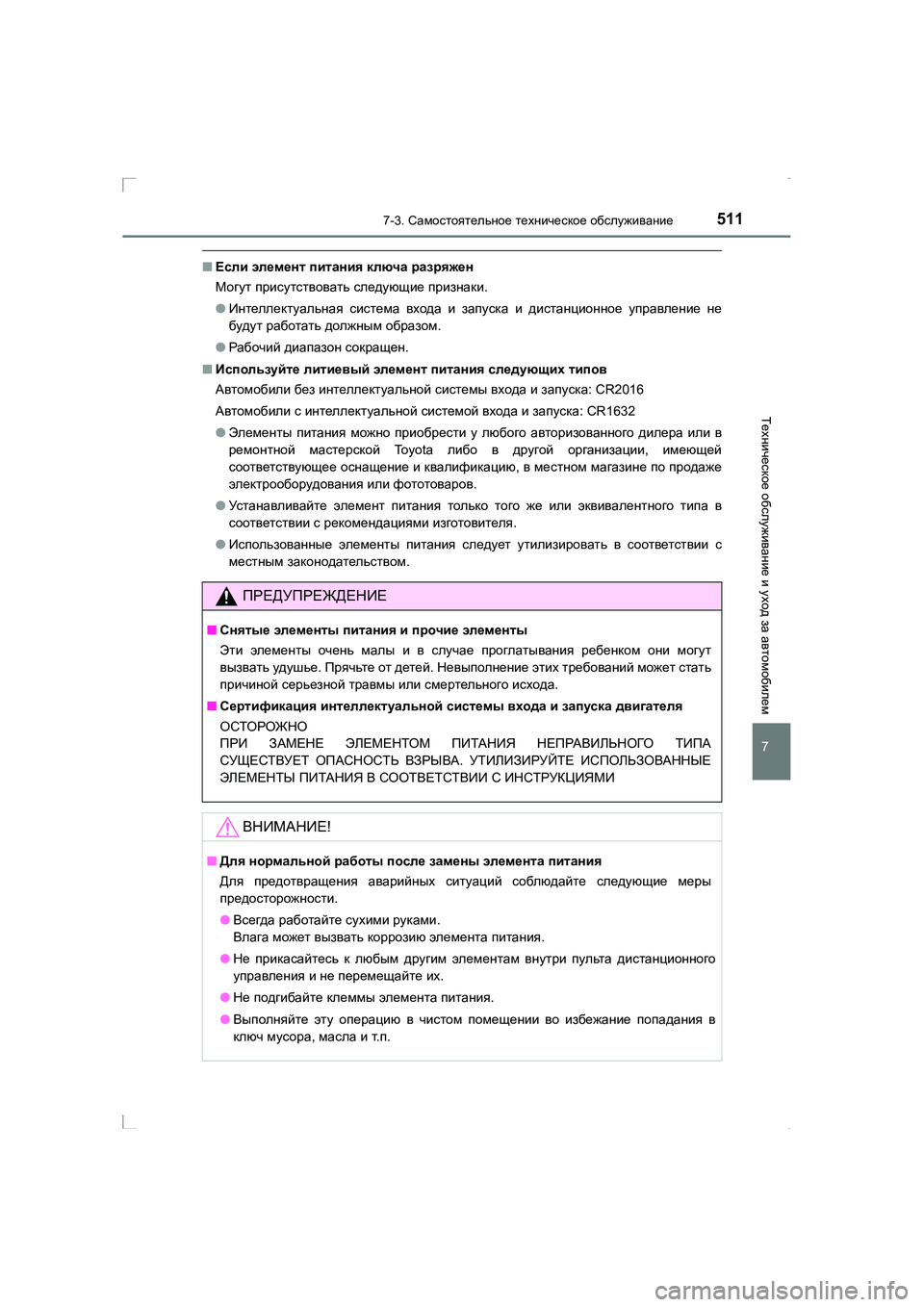

■Если элемент питания ключа разряжен
Могут присутствовать следующие признаки .
● Интеллектуальная система входа и запуска и дистанционное управление не
будут работать должным образом .
● Рабочий диапазон сокращен .
■ Используйте литиевый элемент питания следующих типов
Автомобили без интеллектуальной системы входа и запуска : CR2016
Автомобили с интеллектуальной системой входа и запуска : CR1632
● Элементы питания можно приобрести у любого авторизованного дилера или в
ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующее оснащение и квалификацию , в местном магазине по продаже
электрооборудования или фототоваров .
● Ус т а н а вл и в а й т е элемент питания только того же или эквивалентного типа в
соответствии с рекомендациями изготовителя .
● Использованные элементы питания следует утилизировать в соответствии с
местным законодательством .
ПРЕДУПРЕЖДЕНИЕ
■Снятые элементы питания и прочие элементы
Эти элементы очень малы и в случае проглатывания ребенком они могут
вызвать удушье . Прячьте от детей . Невыполнение этих требований может стать
причиной серьезной травмы или смертельного исхода .
■ Сертификация интеллектуальной системы входа и запуска двигателя
ОСТОРОЖНО
ПРИ ЗАМЕНЕ ЭЛЕМЕНТОМ ПИТАНИЯ НЕПРАВИЛЬНОГО ТИПА
СУЩЕСТВУЕТ ОПАСНОСТЬ ВЗРЫВА . УТИЛИЗИРУЙТЕ ИСПОЛЬЗОВАННЫЕ
ЭЛЕМЕНТЫ ПИТАНИЯ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ
ВНИМАНИЕ !
■Для нормальной работы после замены элемента питания
Для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности .
● Всегда работайте сухими руками .
Влага может вызвать коррозию элемента питания .
● Не прикасайтесь к любым другим элементам внутри пульта дистанционного
управления и не перемещайте их .
● Не подгибайте клеммы элемента питания .
● Выполняйте эту операцию в чистом помещении во избежание попадания в
ключ мусора , масла и т .п .
AVENSIS_OM_OM20C28R_(RR).book Page 511 Wednesday, February 25 , 2015 10:18 AM

5127-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
Проверка и замена плавких предохранителей
Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
Откройте крышку коробки плавких предохранителей .
XМоторный отсек
Нажмите на язычок и снимите
крышку .
XПанель приборов со стороны водителя : коробка предохранителей
типа A (автомобили с левым рулем )
Снимите крышку .
Если какой -либо из электрических элементов не работает ,
причиной этому может быть перегорание плавкого
предохранителя . В таком случае проверьте и при необходимости
замените плавкие предохранители .
1
2
