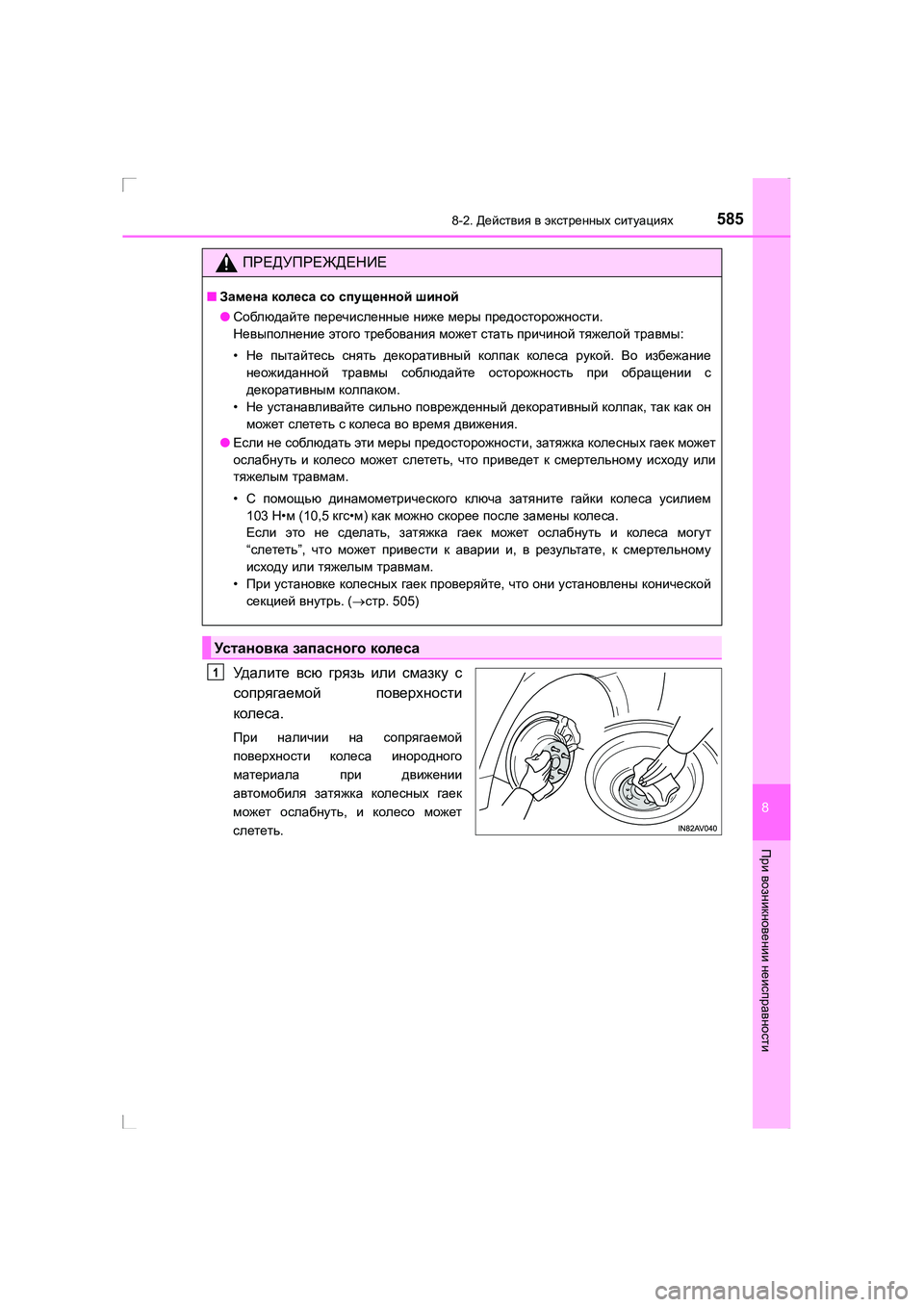

2016 TOYOTA AVENSIS Руково

5858-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
Уд а л и т е всю грязь или смазку с
сопрягаемой поверхности
колеса .
При наличии на сопрягаемой
поверхности колеса инородного
материала при движении
автомобиля затяжка колесных гаек
может ослабнуть , и колесо может
слететь .
ПРЕДУПРЕЖДЕНИЕ
■Замена колеса со спущенной шиной
● Соблюдайте перечисленные ниже меры предосторожности .
Невыполнение этого требования может стать причиной тяжелой травмы :
• Не пытайтесь снять декоративный колпак колеса рукой . Во избежание
неожиданной травмы соблюдайте осторожность при обращении с
декоративным колпаком .
• Не устанавливайте сильно поврежденный декоративный колпак , так как он
может слететь с колеса во время движения .
● Если не соблюдать эти меры предосторожности , затяжка колесных гаек может
ослабнуть и колесо может слететь , что приведет к смертельному исходу или
тяжелым травмам .
• С помощью динамометрического ключа затяните гайки колеса усилием
103 Н•м (10,5 кгс•м ) как можно скорее после замены колеса .
Если это не сделать , затяжка гаек может ослабнуть и колеса могут
“ слететь ”, что может привести к аварии и , в результате , к смертельному
исходу или тяжелым травмам .
• При установке колесных гаек проверяйте , что они установлены конической
секцией внутрь . (→ стр . 505)
Ус т а н о в к а запасного колеса
1
AVENSIS_OM_OM20C28R_(RR).book Page 585 Wednesday, February 25 , 2015 10:18 AM

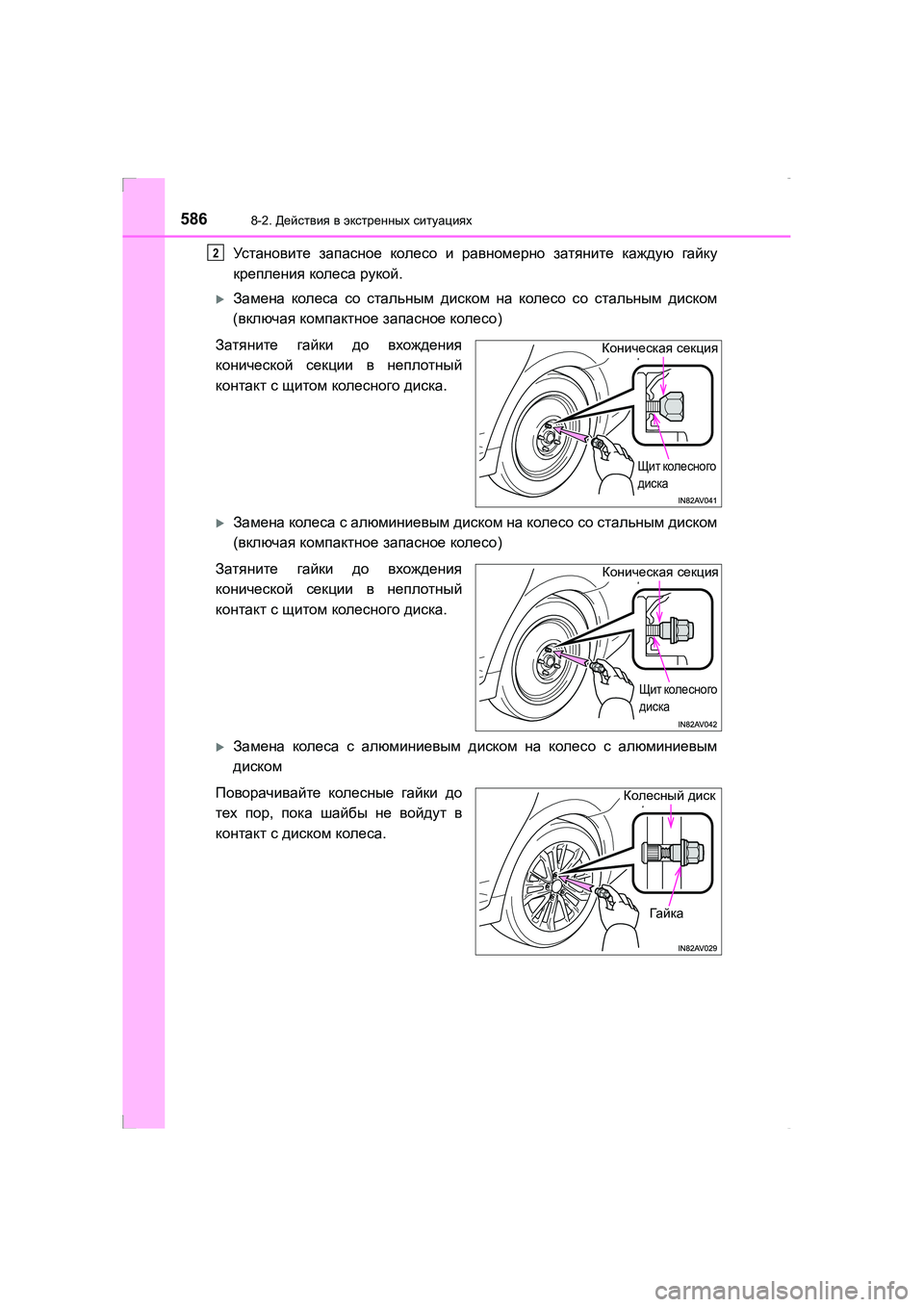

5868-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
Установите запасное колесо и равномерно затяните каждую гайку
крепления колеса рукой .
XЗамена колеса со стальным диском на колесо со стальным диском
( включая компактное запасное колесо )
Затяните гайки до вхождения
конической секции в неплотный
контакт с щитом колесного диска .
XЗамена колеса с алюминиевым диском на колесо со стальным диском
( включая компактное запасное колесо )
Затяните гайки до вхождения
конической секции в неплотный
контакт с щитом колесного диска .
XЗамена колеса с алюминиевым диском на колесо с алюминиевым
диском
Поворачивайте колесные гайки до
тех пор , пока шайбы не войдут в
контакт с диском колеса .
2
Коническая секция
Щит колесного
диска
Коническая секция
Щит колесного
диска
Колесный диск
Га й к а
AVENSIS_OM_OM20C28R_(RR).book Page 586 Wednesday, February 25 , 2015 10:18 AM

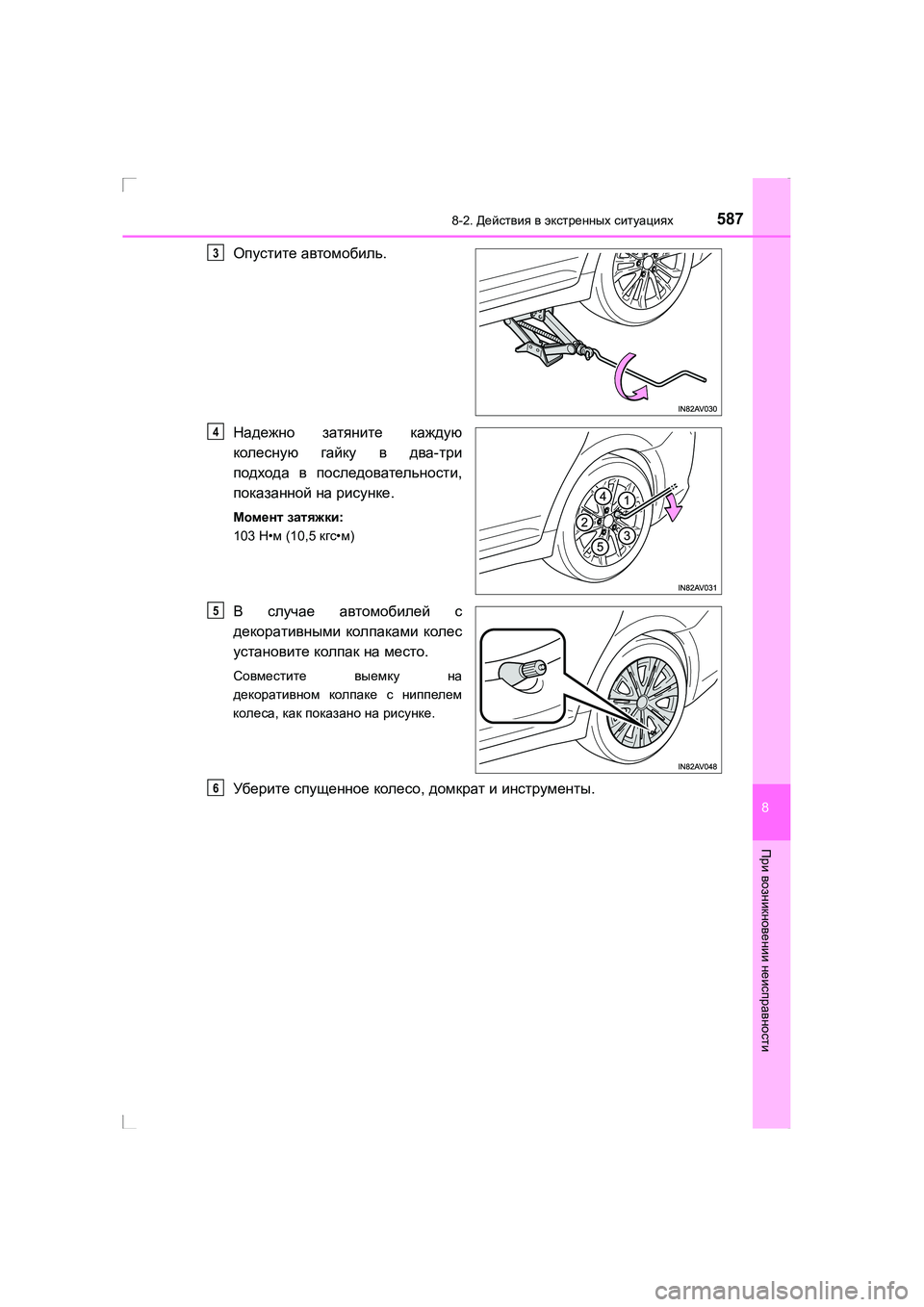

5878-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
Опустите автомобиль .
Надежно затяните каждую
колесную гайку в два -три
подхода в последовательности ,
показанной на рисунке .
Момент затяжки :
103 Н•м (10,5 кгс•м )
В случае автомобилей с
декоративными колпаками колес
установите колпак на место .
Совместите выемку на
декоративном колпаке с ниппелем
колеса , как показано на рисунке .
Уберите спущенное колесо , домкрат и инструменты .
3
4
5
6
AVENSIS_OM_OM20C28R_(RR).book Page 587 Wednesday, February 25 , 2015 10:18 AM

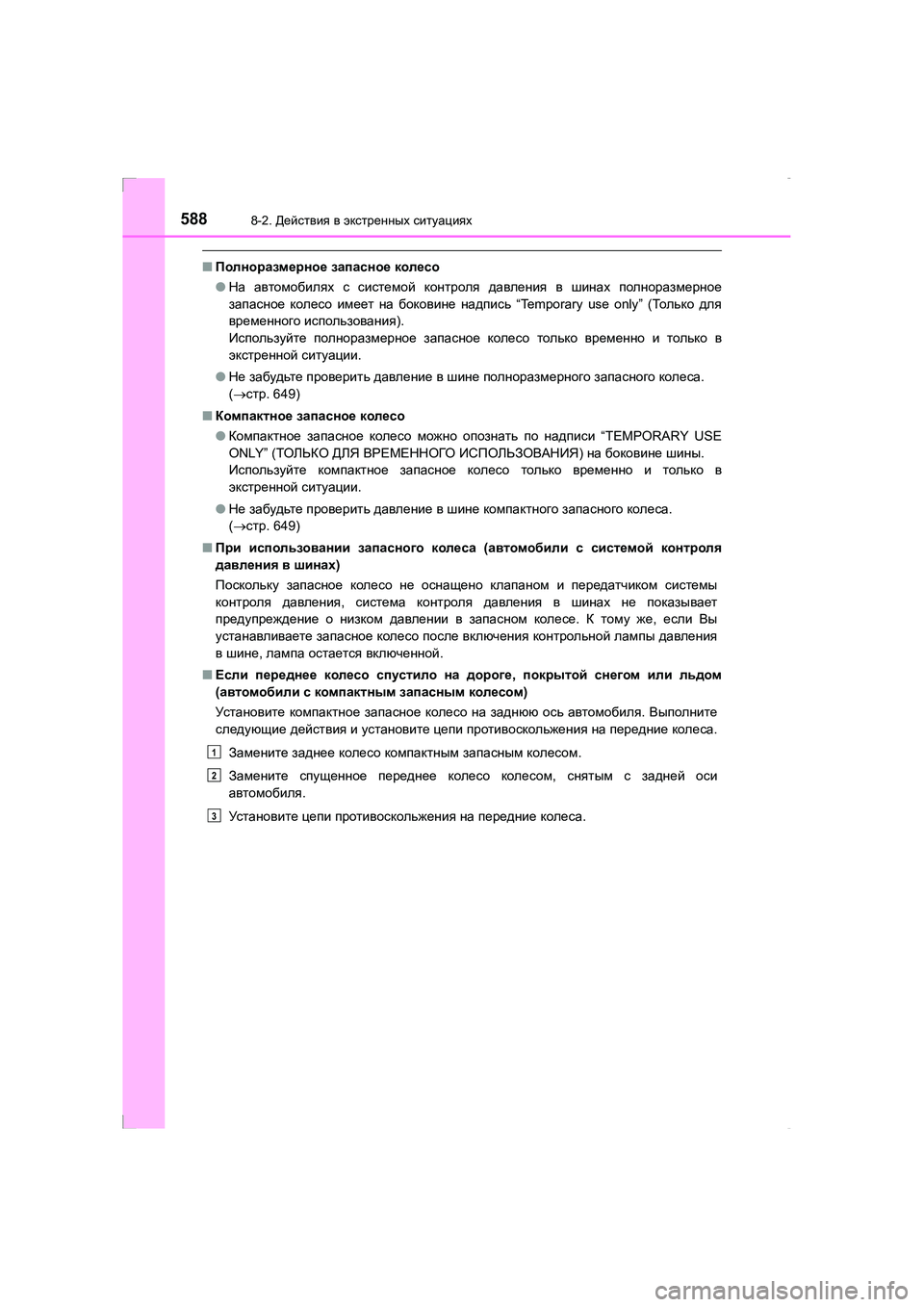

5888-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
■ Полноразмерное запасное колесо
● На автомобилях с системой контроля давления в шинах полноразмерное
запасное колесо имеет на боковине надпись “Temporary use only” ( То л ь к о для
временного использования ).
Используйте полноразмерное запасное колесо только временно и только в
экстренной ситуации .
● Не забудьте проверить давление в шине полноразмерного запасного колеса .
( → стр . 649)
■ Компактное запасное колесо
● Компактное запасное колесо можно опознать по надписи “TEMPORARY USE
ONLY” ( ТОЛЬКО ДЛЯ ВРЕМЕННОГО ИСПОЛЬЗОВАНИЯ ) на боковине шины .
Используйте компактное запасное колесо только временно и только в
экстренной ситуации .
● Не забудьте проверить давление в шине компактного запасного колеса .
( → стр . 649)
■ При использовании запасного колеса (автомобили с системой контроля
давления в шинах )
Поскольку запасное колесо не оснащено клапаном и передатчиком системы
контроля давления , система контроля давления в шинах не показывает
предупреждение о низком давлении в запасном колесе . К тому же , если Вы
устанавливаете запасное колесо после включения контрольной лампы давления
в шине , лампа остается включенной .
■ Если переднее колесо спустило на дороге , покрытой снегом или льдом
( автомобили с компактным запасным колесом )
Ус т а н о в и те компактное запасное колесо на заднюю ось автомобиля . Выполните
следующие действия и установите цепи противоскольжения на передние колеса .
Замените заднее колесо компактным запасным колесом .
Замените спущенное переднее колесо колесом , снятым с задней оси
автомобиля .
Ус т а н о в и т е цепи противоскольжения на передние колеса .
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 588 Wednesday, February 25 , 2015 10:18 AM

5898-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

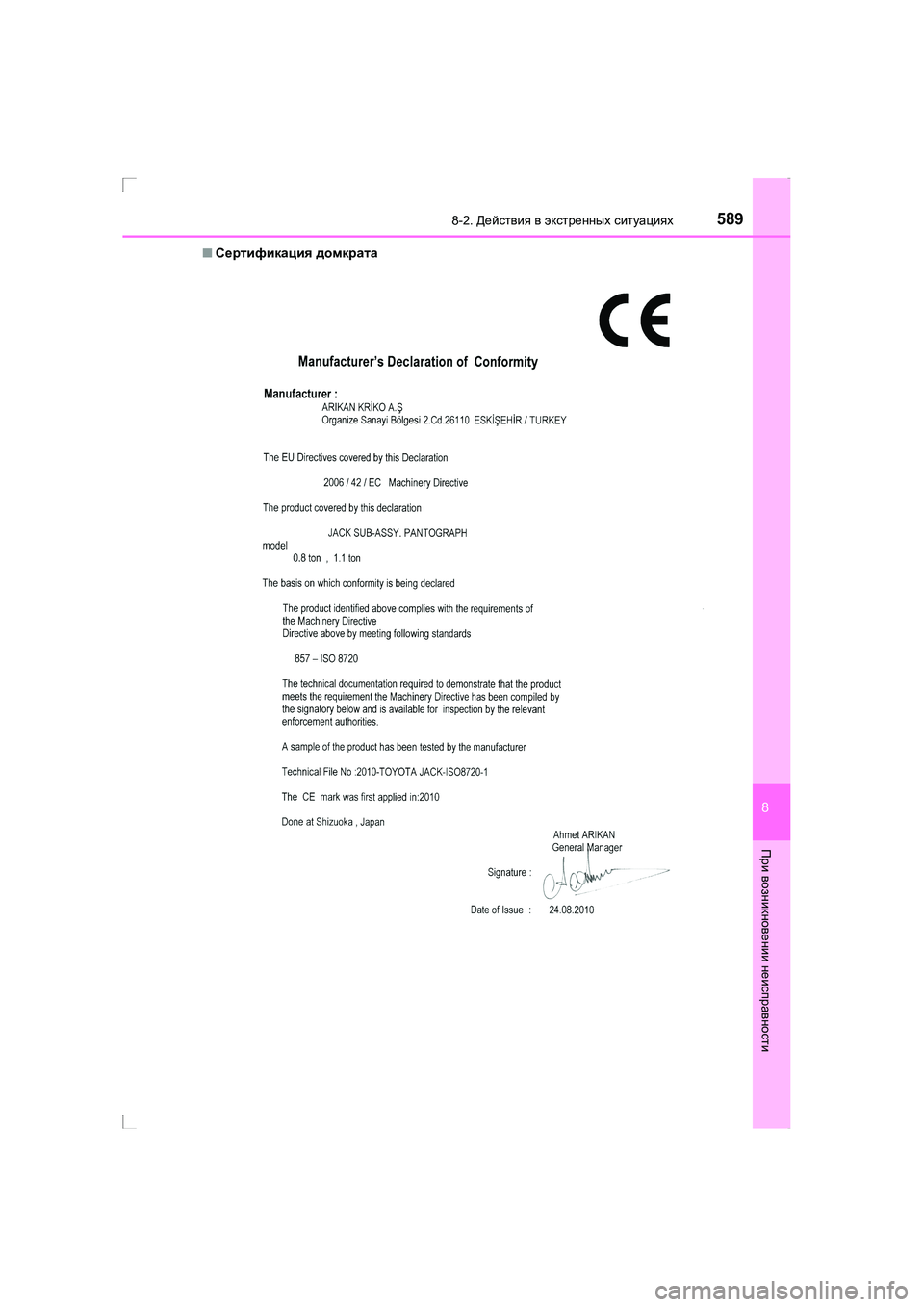

■Сертификация домкрата
AVENSIS_OM_OM20C28R_(RR).book Page 589 Wednesday, February 25 , 2015 10:18 AM

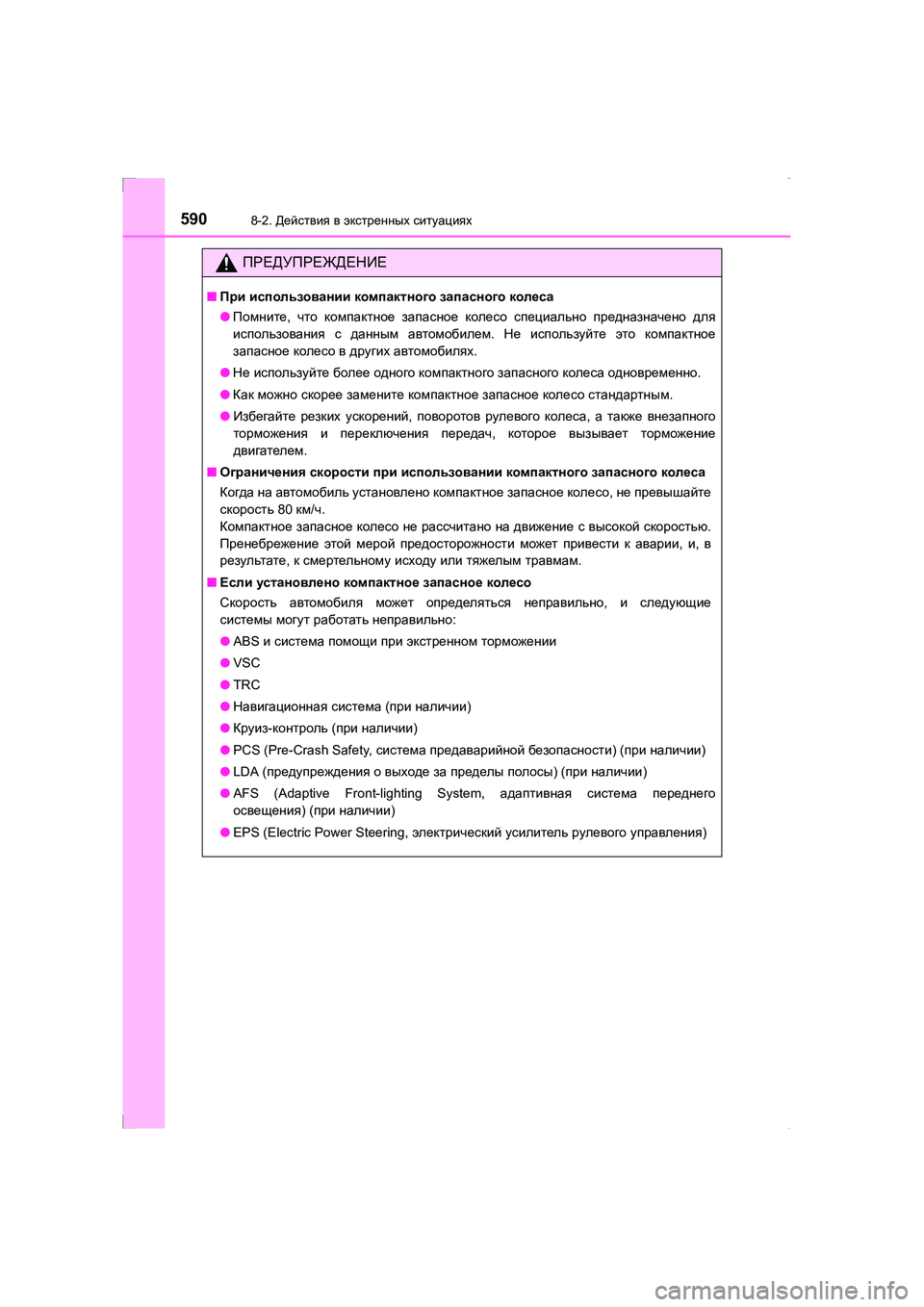

5908-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ При использовании компактного запасного колеса
● Помните , что компактное запасное колесо специально предназначено для
использования с данным автомобилем . Не используйте это компактное
запасное колесо в других автомобилях .
● Не используйте более одного компактного запасного колеса одновременно .
● Как можно скорее замените компактное запасное колесо стандартным .
● Избегайте резких ускорений , поворотов рулевого колеса , а также внезапного
торможения и переключения передач , которое вызывает торможение
двигателем .
■ Ограничения скорости при использовании компактного запасного колеса
Когда на автомобиль установлено компактное запасное колесо , не превышайте
скорость 80 км/ч .
Компактное запасное колесо не рассчитано на движение с высокой скоростью .
Пренебрежение этой мерой предосторожности может привести к аварии , и, в
результате , к смертельному исходу или тяжелым травмам .
■ Если установлено компактное запасное колесо
Скорость автомобиля может определяться неправильно , и следующие
системы могут работать неправильно :
● ABS и система помощи при экстренном торможении
● VSC
● TRC
● Навигационная система (при наличии )
● Круиз -контроль (при наличии )
● PCS (Pre-Crash Safety, система предаварийной безопасности ) (при наличии )
● LDA ( предупреждения о выходе за пределы полосы ) (при наличии )
● AFS (Adaptive Front-lighting System, адаптивная система переднего
освещения ) (при наличии )
● EPS (Electric Power Steering, электрический усилитель рулевого управления )
AVENSIS_OM_OM20C28R_(RR).book Page 590 Wednesday, February 25 , 2015 10:18 AM

5918-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
ВНИМАНИЕ!
■Будьте внимательны при движении по ухабам с установленным
компактным запасным колесом
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ). Будьте
осторожны при движении по дорогам с неровным дорожным покрытием .
■ Движение с цепями противоскольжения и компактным запасным колесом
Не устанавливайте цепь противоскольжения на компактное запасное колесо .
Цепи противоскольжения могут повредить кузов автомобиля и неблагоприятно
повлиять на характеристики движения .
■ При замене шин
Для снятия и установки колес , шин или клапанов и передатчиков системы
контроля давления в шинах обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение , так как при неправильном
обращении можно повредить клапаны или передатчики системы контроля
давления в шинах .
■ Во избежание повреждения клапанов и передатчиков системы контроля
давления в шинах
В случае ремонта шины с помощью жидкого герметика клапан и передатчик
системы контроля давления в шинах могут работать неправильно . После
использования жидкого герметика как можно скорее обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . При замене шины обязательно замените клапан и
передатчик системы контроля давления в шинах . (→ стр . 486)
AVENSIS_OM_OM20C28R_(RR).book Page 591 Wednesday, February 25 , 2015 10:18 AM

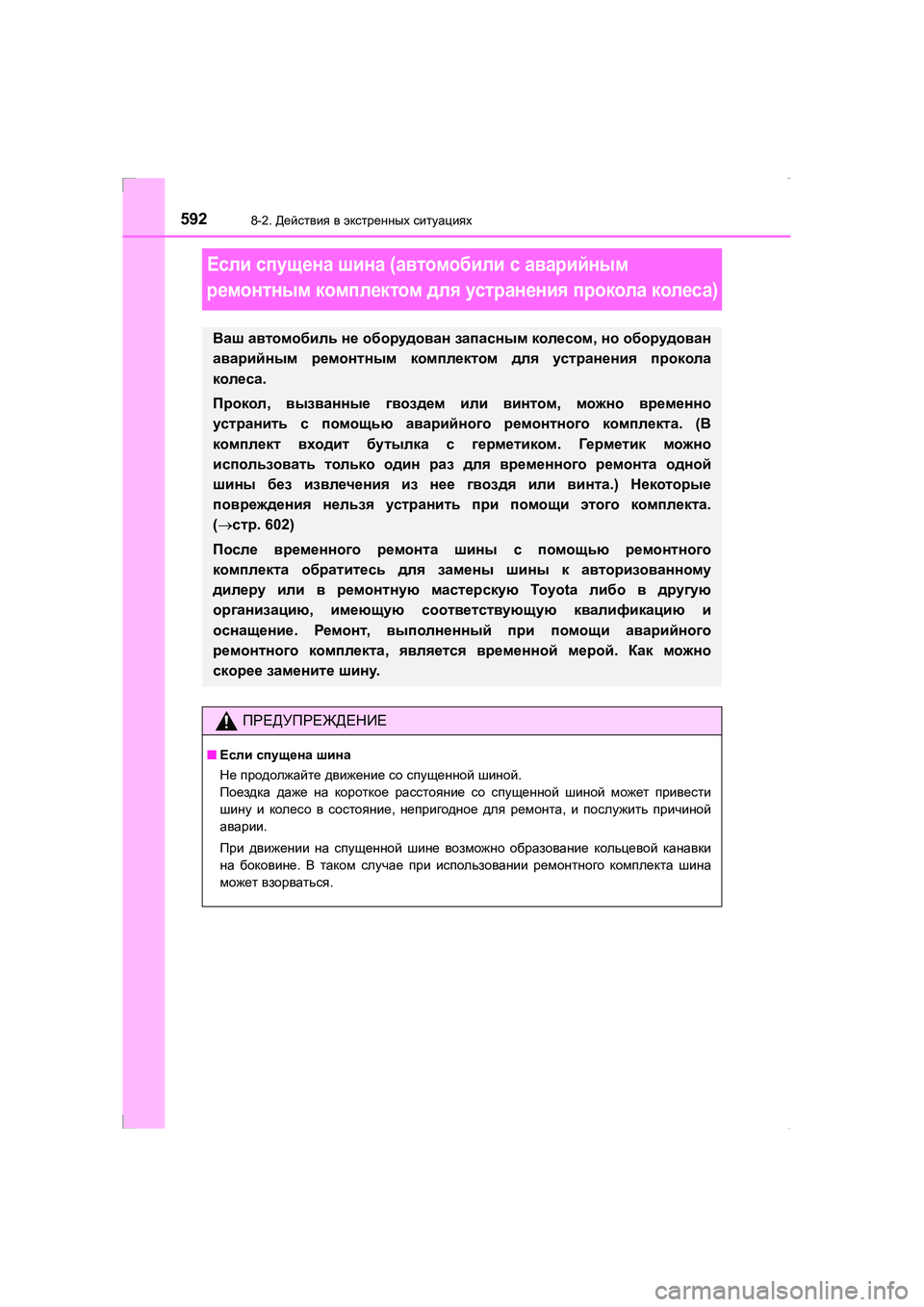

5928-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
Если спущена шина (автомобили с аварийным
ремонтным комплектом для устранения прокола колеса )
Ваш автомобиль не оборудован запасным колесом , но оборудован
аварийным ремонтным комплектом для устранения прокола
колеса .
Прокол , вызванные гвоздем или винтом , можно временно
устранить с помощью аварийного ремонтного комплекта . (В
комплект входит бутылка с герметиком . Ге рм ет и к можно
использовать только один раз для временного ремонта одной
шины без извлечения из нее гвоздя или винта .) Некоторые
повреждения нельзя устранить при помощи этого комплекта .
( → стр . 602)
После временного ремонта шины с помощью ремонтного
комплекта обратитесь для замены шины к авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию , имеющую соответствующую квалификацию и
оснащение . Ремонт , выполненный при помощи аварийного
ремонтного комплекта , является временной мерой . Как можно
скорее замените шину .
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , и послужить причиной
аварии .
При движении на спущенной шине возможно образование кольцевой канавки
на боковине . В таком случае при использовании ремонтного комплекта шина
может взорваться .
AVENSIS_OM_OM20C28R_(RR).book Page 592 Wednesday, February 25 , 2015 10:18 AM
