2016 TOYOTA AVENSIS Руково

5217-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

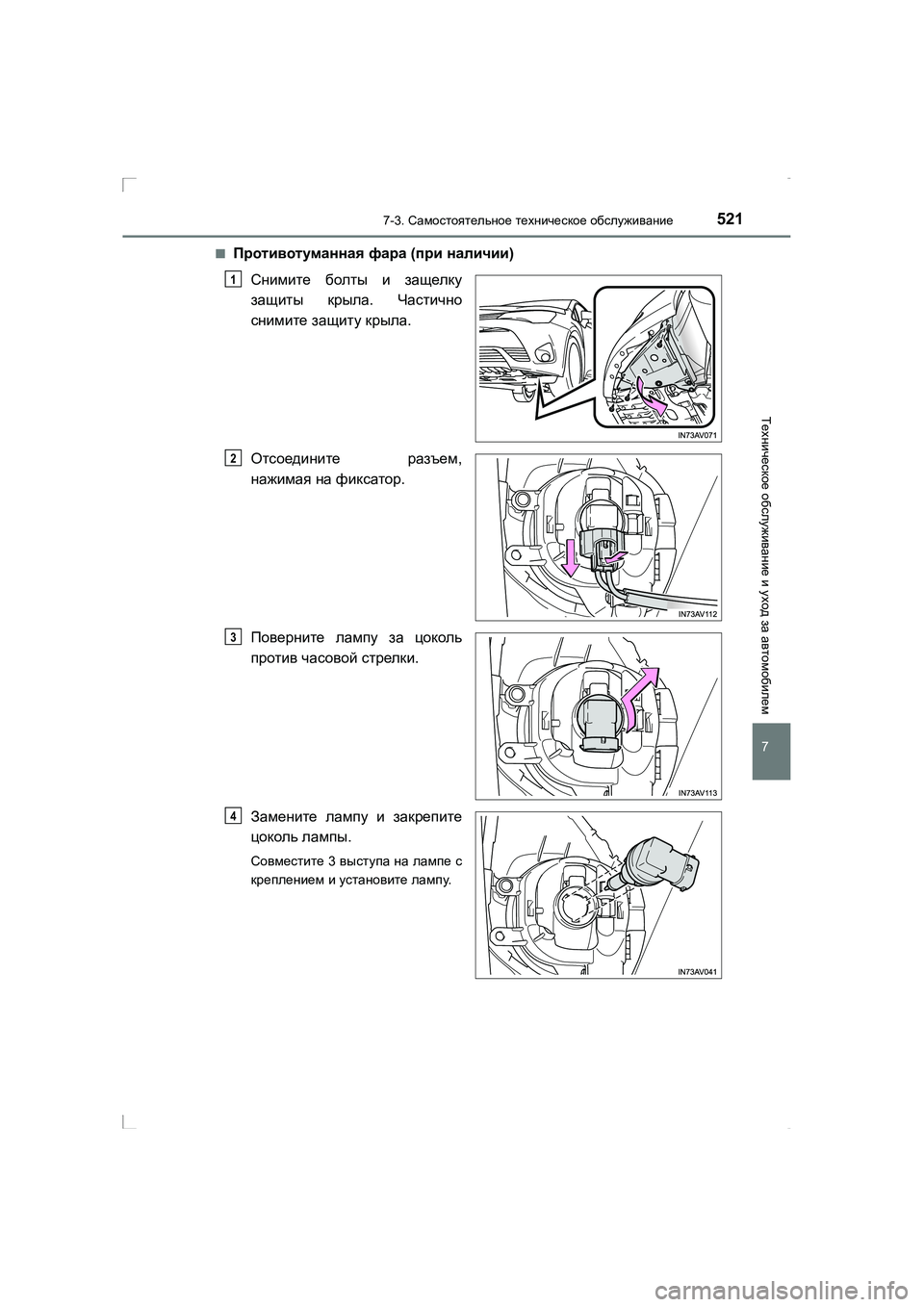

■Противотуманная фара (при наличии )
Снимите болты и защелку
защиты крыла . Частично
снимите защиту крыла .
Отсоедините разъем,
нажимая на фиксатор .
Поверните лампу за цоколь
против часовой стрелки .
Замените лампу и закрепите
цоколь лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 521 Wednesday, February 25 , 2015 10:18 AM

5227-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

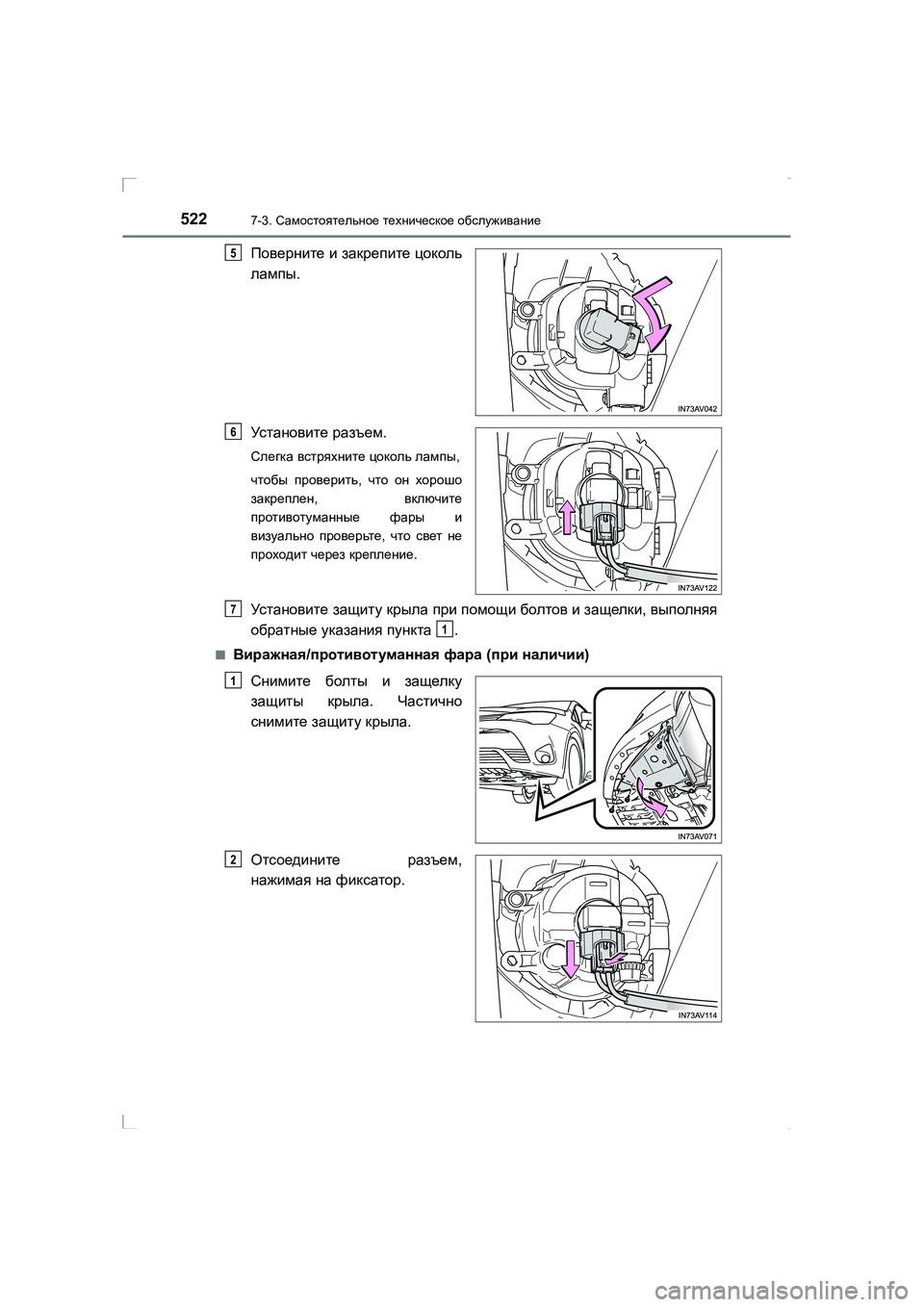

Поверните и закрепите цоколь
лампы .
Установите разъем .
Слегка встряхните цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите
противотуманные фары и
визуально проверьте , что свет не
проходит через крепление .
Установите защиту крыла при помощи болтов и защелки , выполняя
обратные указания пункта .
■Виражная /противотуманная фара (при наличии )
Снимите болты и защелку
защиты крыла . Частично
снимите защиту крыла .
Отсоедините разъем,
нажимая на фиксатор .
5
6
7
1
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 522 Wednesday, February 25 , 2015 10:18 AM

5237-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

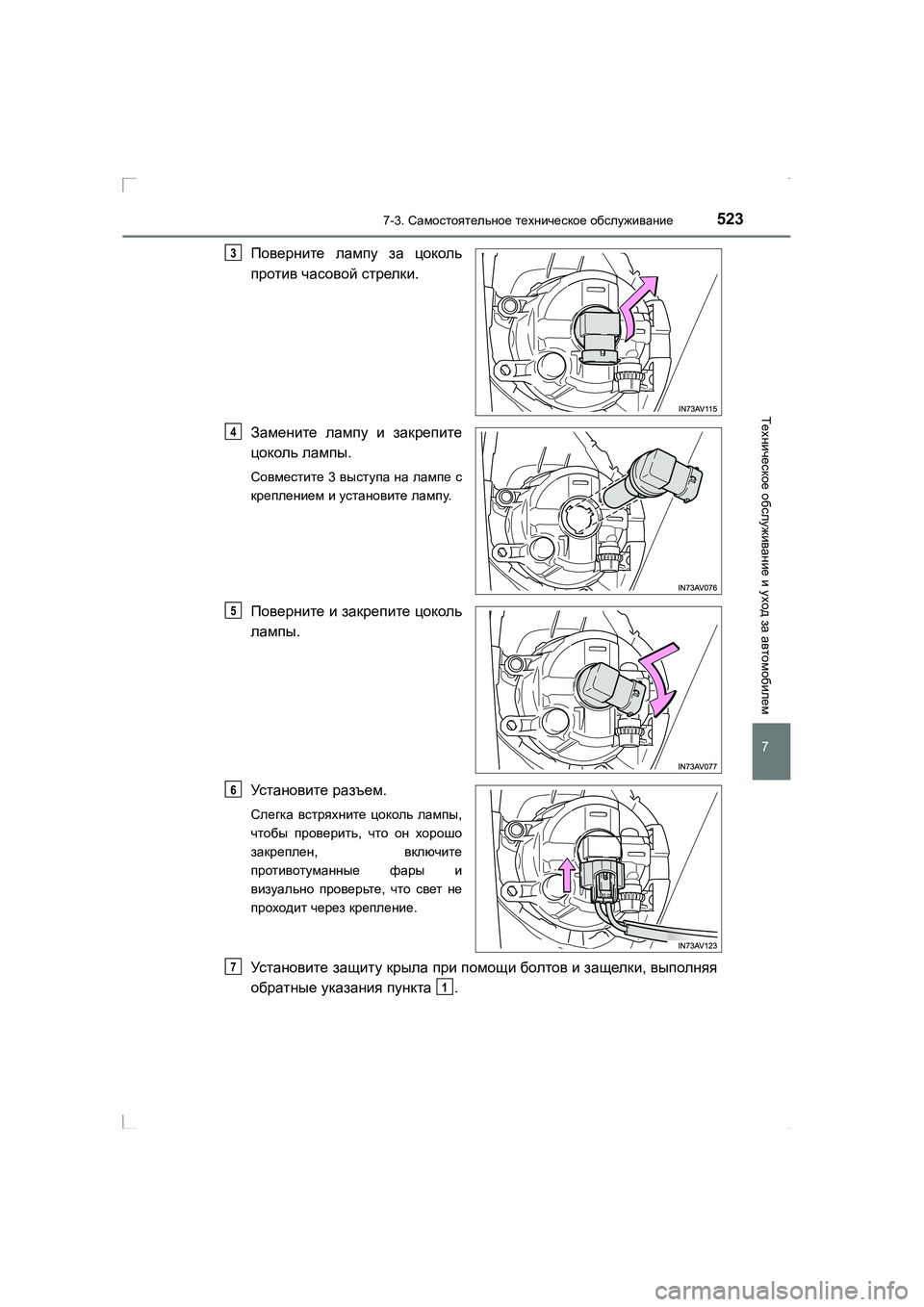

Поверните лампу за цоколь
против часовой стрелки .
Замените лампу и закрепите
цоколь лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните и закрепите цоколь
лампы .
Установите разъем .
Слегка встряхните цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите
противотуманные фары и
визуально проверьте , что свет не
проходит через крепление .
Установите защиту крыла при помощи болтов и защелки , выполняя
обратные указания пункта .
3
4
5
6
7
1
AVENSIS_OM_OM20C28R_(RR).book Page 523 Wednesday, February 25 , 2015 10:18 AM

5247-3. Самостоятельное техническое обслуживание

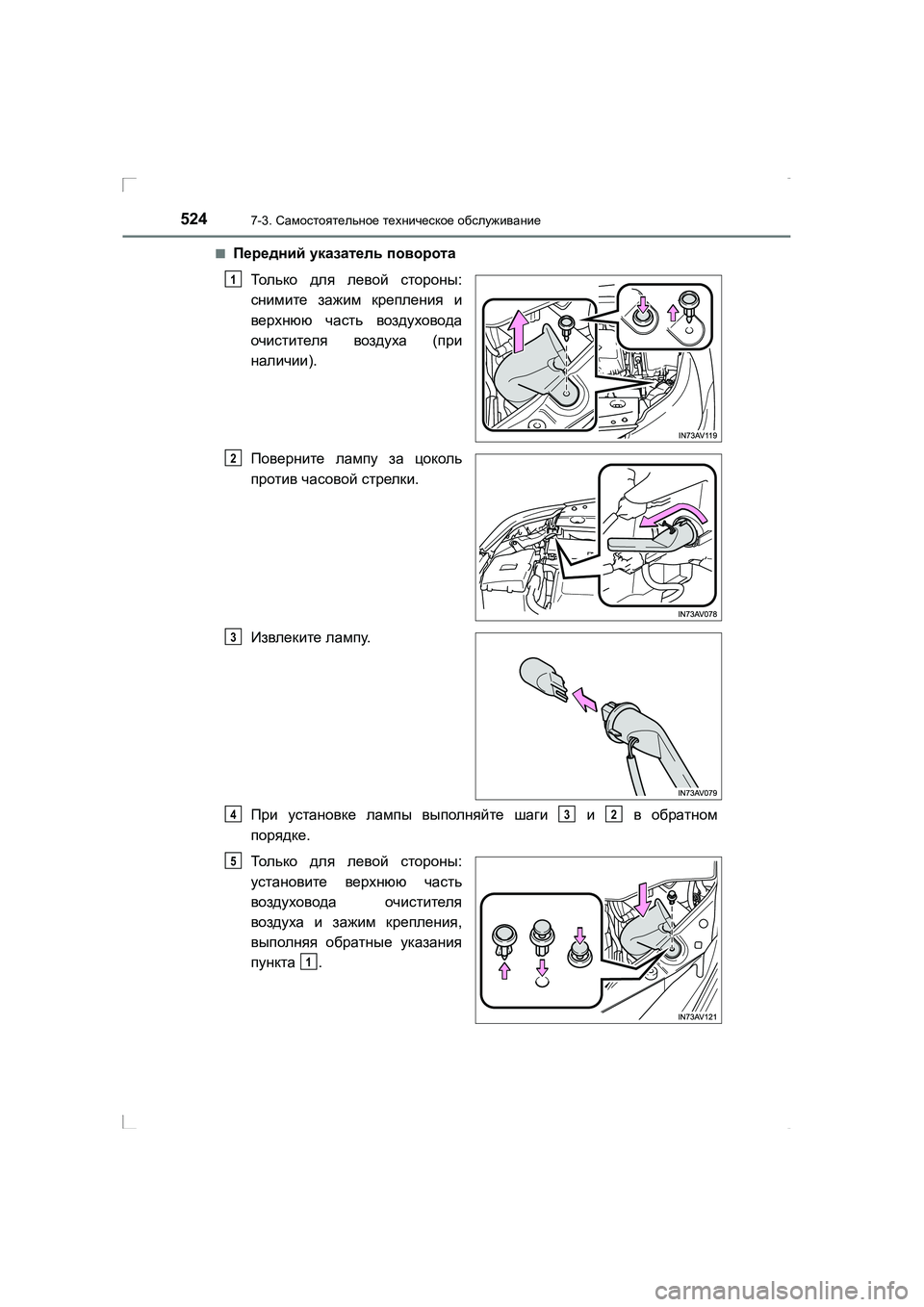

AVENSIS_OM_OM20C28R_(RR) ■
Передний
указатель поворота
То л ь к о для левой стороны :
снимите зажим крепления и
верхнюю часть воздуховода
очистителя воздуха (при
наличии ).
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке лампы выполняйте шаги и в обратном
порядке .
То л ь к о для левой стороны :
установите верхнюю часть
воздуховода очистителя
воздуха и зажим крепления ,
выполняя обратные указания
пункта .
1
2
3
432
5
1
AVENSIS_OM_OM20C28R_(RR).book Page 524 Wednesday, February 25 , 2015 10:18 AM

5257-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

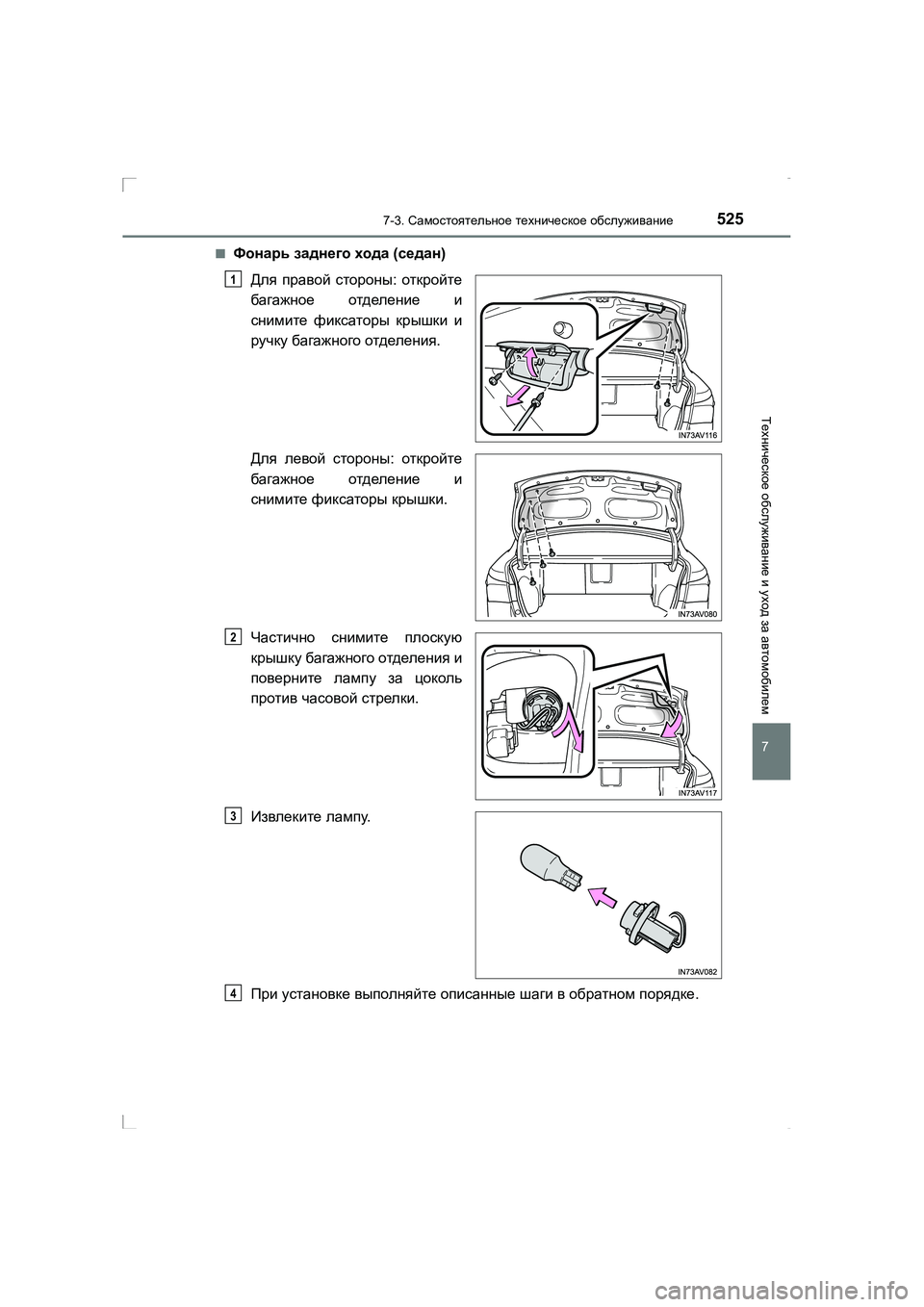

■Фонарь заднего хода (седан )
Для правой стороны : откройте
багажное отделение и
снимите фиксаторы крышки и
ручку багажного отделения .
Для левой стороны : откройте
багажное отделение и
снимите фиксаторы крышки .
Частично снимите плоскую
крышку багажного отделения и
поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 525 Wednesday, February 25 , 2015 10:18 AM

5267-3. Самостоятельное техническое обслуживание

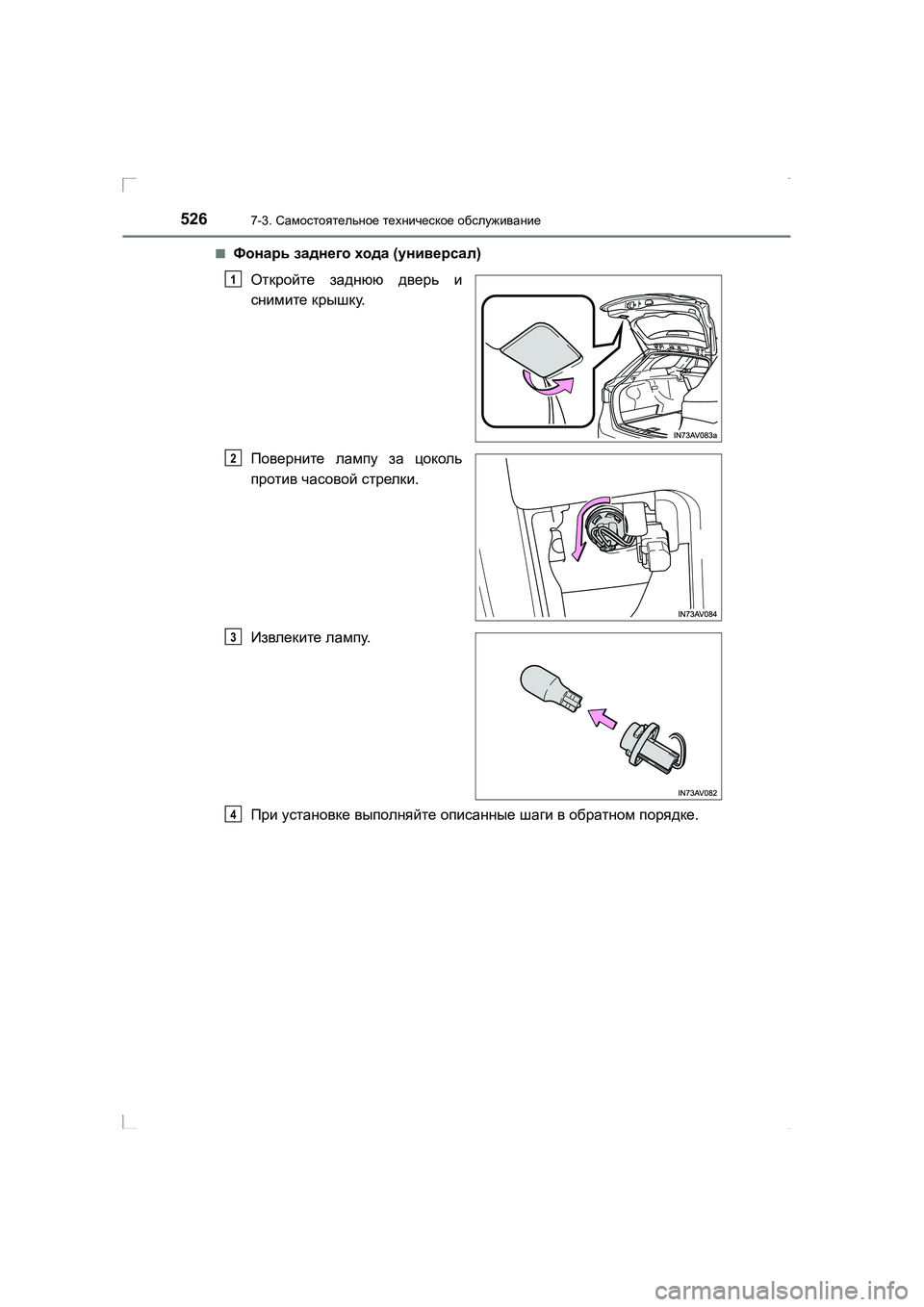

AVENSIS_OM_OM20C28R_(RR) ■
Фонарь
заднего хода (универсал )
Откройте заднюю дверь и
снимите крышку .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 526 Wednesday, February 25 , 2015 10:18 AM

5277-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

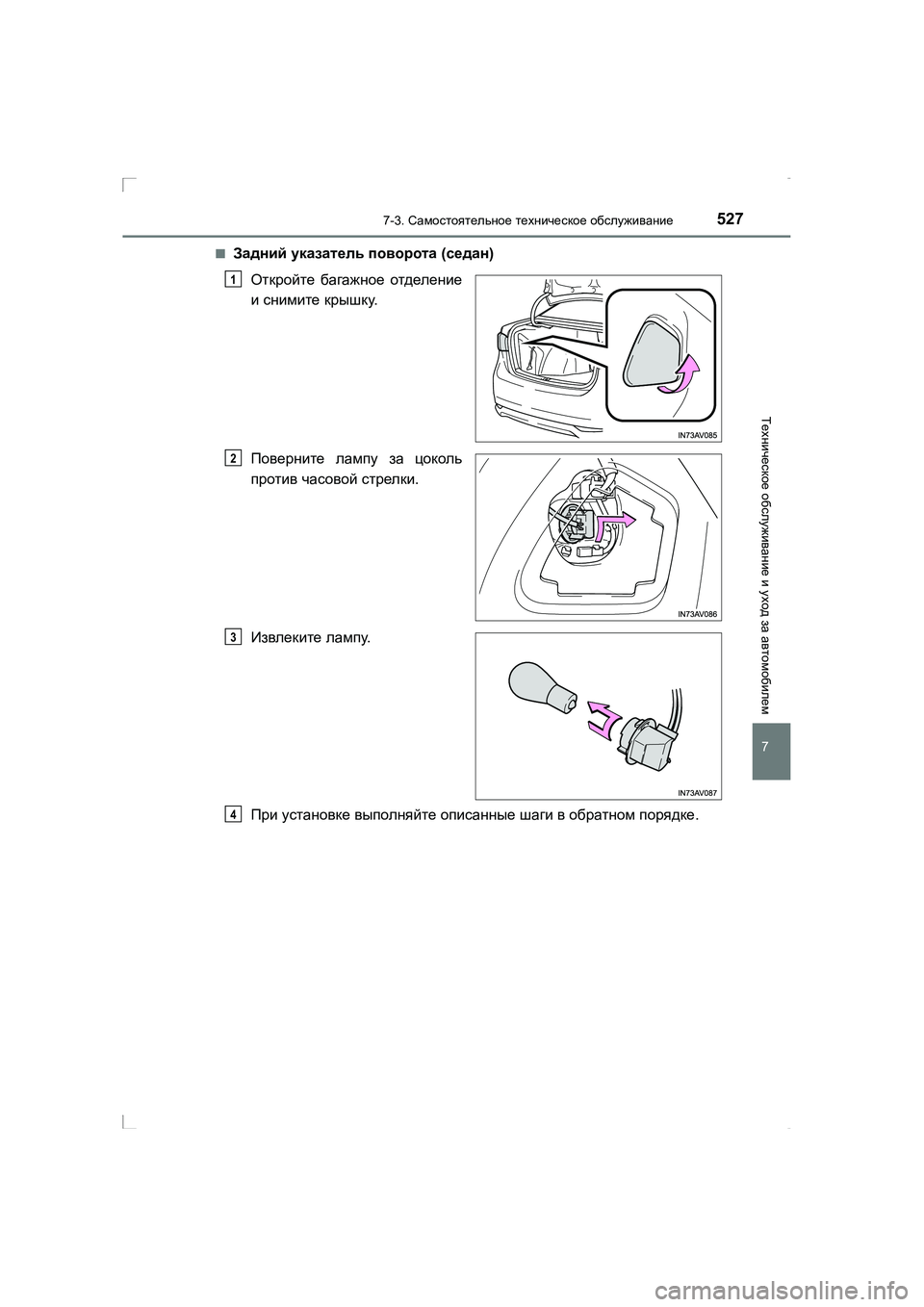

■Задний указатель поворота (седан )
Откройте багажное отделение
и снимите крышку .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 527 Wednesday, February 25 , 2015 10:18 AM

5287-3. Самостоятельное техническое обслуживание

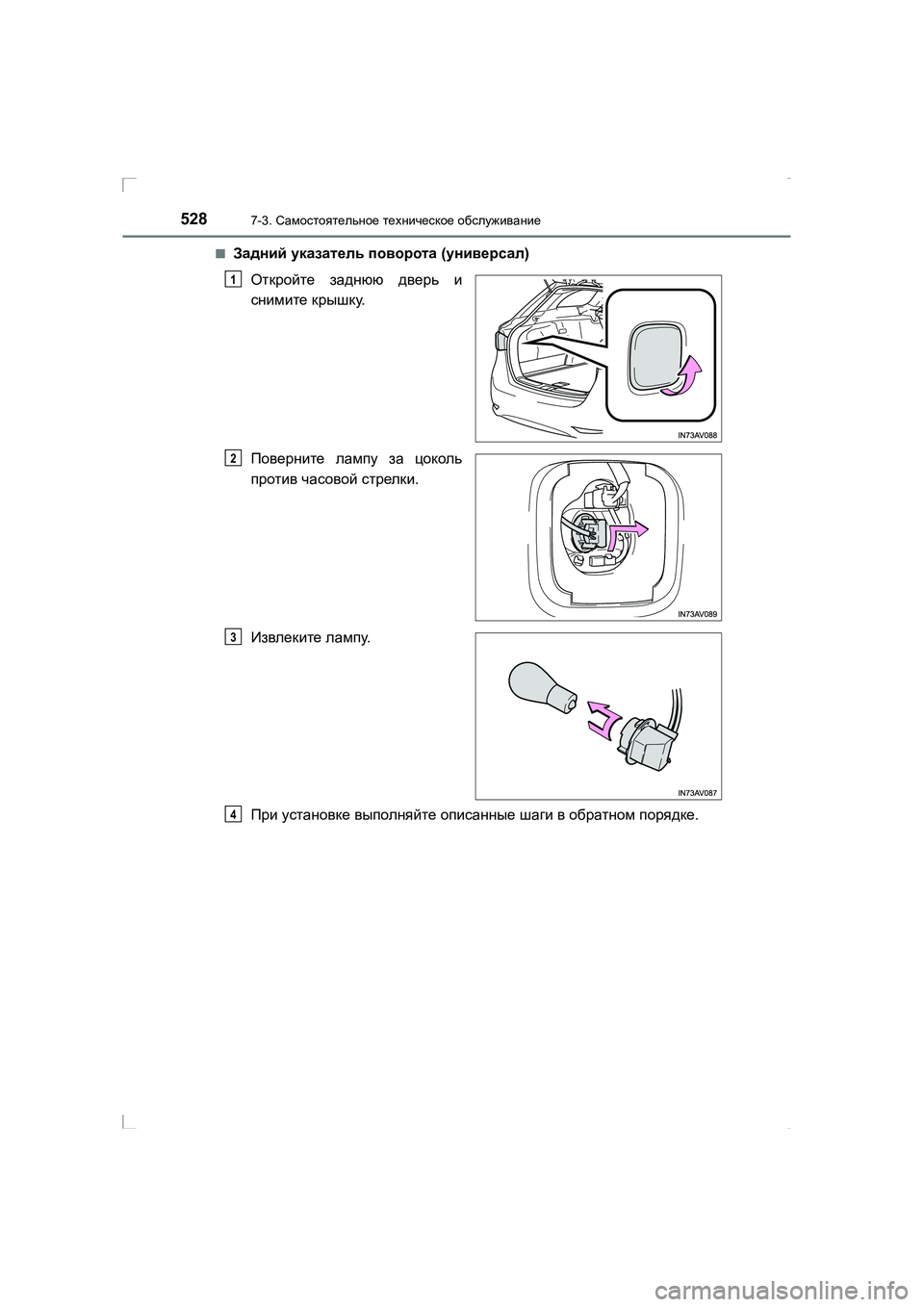

AVENSIS_OM_OM20C28R_(RR) ■
Задний
указатель поворота (универсал )
Откройте заднюю дверь и
снимите крышку .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
