2016 TOYOTA AVENSIS Руково

4497-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
Требования к техническому обслуживанию
● Плановое техническое обслуживание должно выполняться через
определенные промежутки времени в соответствии с графиком
технического обслуживания .
Интервалы технического обслуживания , предусмотренные графиком ,
определяются показаниями одометра или промежутком времени , в
зависимости от того , что наступает раньше .
Независимо от момента технического обслуживания его следует проводить с
той же периодичностью .
●Гд е выполнять техническое обслуживание ?
Наиболее целесообразно выполнять техническое обслуживание автомобиля
у местного дилера To y o t a .
Тех н и че с к и й персонал To y o t a состоит из хорошо подготовленных
специалистов . Кроме того , посредством технических бюллетеней ,
рекомендаций по техническому обслуживанию и программ обучения на
рабочих местах до них доходит самая свежая информация по обслуживанию
автомобилей . Персонал обучается обслуживанию автомобилей To y o t a до
того , как приступить к работе с автомобилем , а не в процессе работы с ним .
Это более правильно , не так ли ?
Дилер To y o t a вложил значительные средства в специальные фирменные
инструменты и оборудование To y o t a для технического обслуживания . Они
позволяют выполнить работу лучше и с меньшими затратами .
Отдел технического обслуживания дилера To y o t a выполнит все необходимые по
графику виды технического обслуживания автомобиля – надежно и экономично .
Резиновые шланги (для системы охлаждения и обогрева , тормозной системы ,
топливной системы и системы впуска ) должны проверяться
квалифицированными специалистами в соответствии с графиком
технического обслуживания автомобиля To y o t a .
Это является очень важным элементом технического обслуживания . Все
изношенные или поврежденные шланги должны немедленно заменяться .
Обратите внимание , что шланги со временем разрушаются – разбухают ,
протираются или растрескиваются .
Для обеспечения безопасной и экономичной эксплуатации
автомобиля существенное значение имеют повседневный уход за
ним и регулярное техническое обслуживание . Toyota рекомендует
выполнять техническое обслуживание следующим образом .
Плановое техническое обслуживание
AVENSIS_OM_OM20C28R_(RR).book Page 449 Wednesday, February 25 , 2015 10:18 AM

4507-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

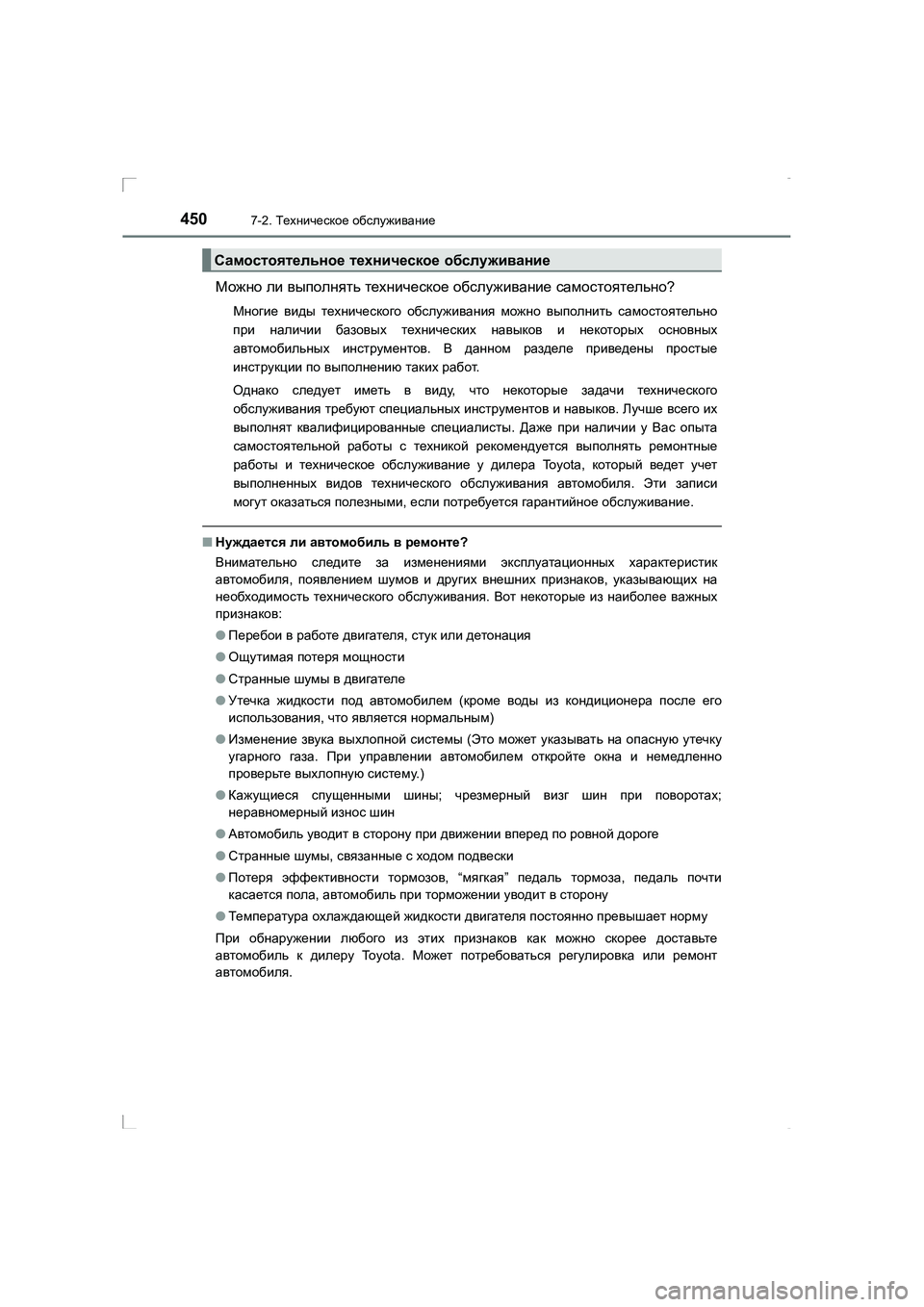

Можно ли выполнять техническое обслуживание самостоятельно ?
Многие виды технического обслуживания можно выполнить самостоятельно
при наличии базовых технических навыков и некоторых основных
автомобильных инструментов . В данном разделе приведены простые
инструкции по выполнению таких работ .
Однако следует иметь в виду , что некоторые задачи технического
обслуживания требуют специальных инструментов и навыков . Лучше всего их
выполнят квалифицированные специалисты . Даже при наличии у Вас опыта
самостоятельной работы с техникой рекомендуется выполнять ремонтные
работы и техническое обслуживание у дилера Toyota, который ведет учет
выполненных видов технического обслуживания автомобиля . Эти записи
могут оказаться полезными , если потребуется гарантийное обслуживание .
■Нуждается ли автомобиль в ремонте ?
Внимательно следите за изменениями эксплуатационных характеристик
автомобиля , появлением шумов и других внешних признаков , указывающих на
необходимость технического обслуживания . Вот некоторые из наиболее важных
признаков :
● Перебои в работе двигателя , стук или детонация
● Ощутимая потеря мощности
● Странные шумы в двигателе
● Утечка жидкости под автомобилем (кроме воды из кондиционера после его
использования , что является нормальным )
● Изменение звука выхлопной системы (Это может указывать на опасную утечку
угарного газа . При управлении автомобилем откройте окна и немедленно
проверьте выхлопную систему .)
● Кажущиеся спущенными шины ; чрезмерный визг шин при поворотах ;
неравномерный износ шин
● Автомобиль уводит в сторону при движении вперед по ровной дороге
● Странные шумы , связанные с ходом подвески
● Потеря эффективности тормозов , “мягкая ” педаль тормоза , педаль почти
касается пола , автомобиль при торможении уводит в сторону
● Тем п ер ат ур а охлаждающей жидкости двигателя постоянно превышает норму
При обнаружении любого из этих признаков как можно скорее доставьте
автомобиль к дилеру Toyota. Может потребоваться регулировка или ремонт
автомобиля .
Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR).book Page 450 Wednesday, February 25 , 2015 10:18 AM

4517-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■Если техническое обслуживание автомобиля не выполняется
надлежащим образом
Это может привести к серьезному повреждению автомобиля и , возможно , к
травме или к смертельному исходу .
■ Правила обращения с аккумуляторной батареей
Клеммы и зажимы аккумуляторной батареи , а также связанные с ними
принадлежности содержат свинец и его соединения , которые могут вызывать
повреждения головного мозга . Обязательно мойте руки после работы с
аккумуляторной батареей . (→ стр . 479)
AVENSIS_OM_OM20C28R_(RR).book Page 451 Wednesday, February 25 , 2015 10:18 AM

4527-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

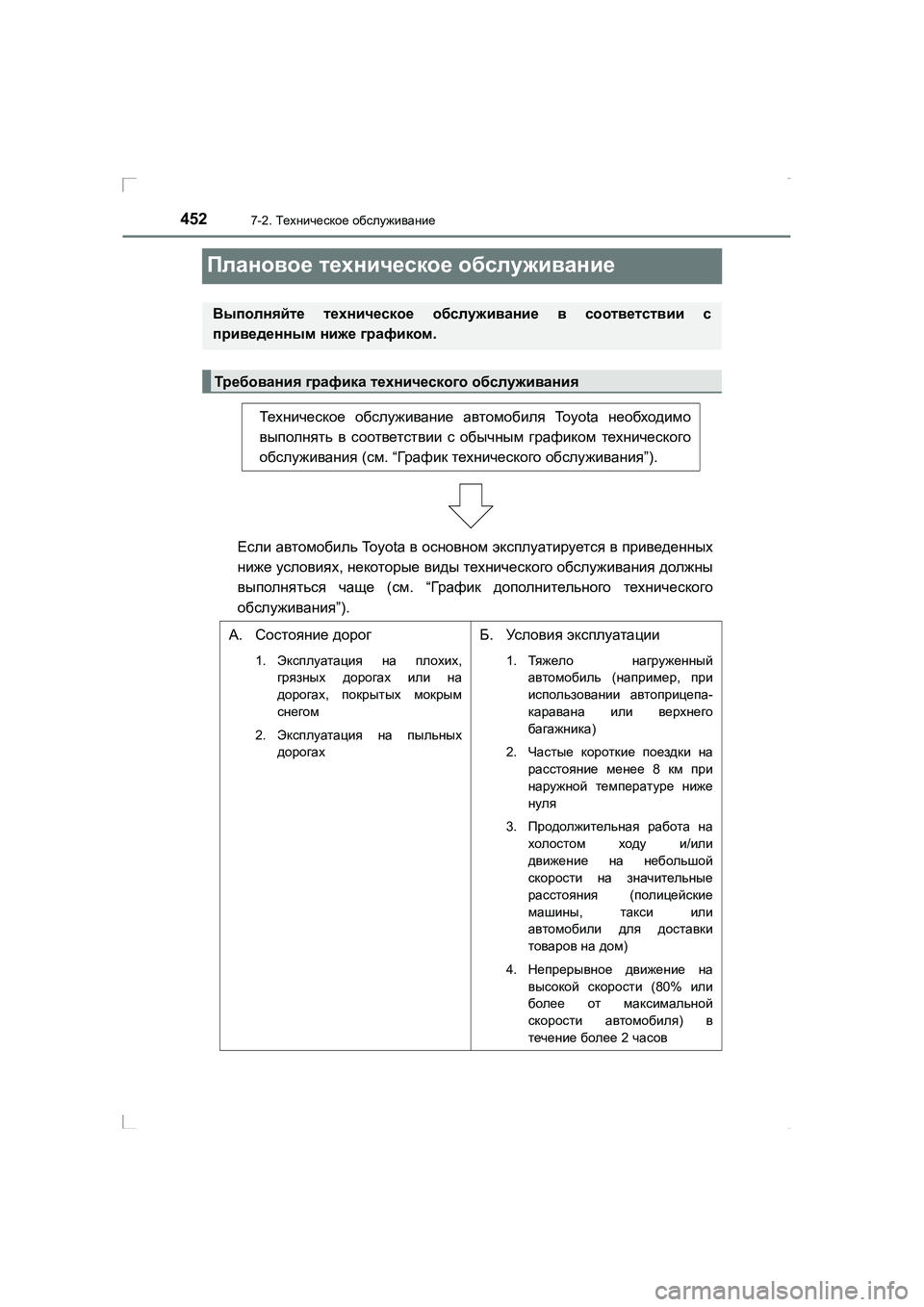

Плановое техническое обслуживание
Выполняйте техническое обслуживание в соответствии с
приведенным ниже графиком .
Требования графика технического обслуживания
Техническое обслуживание автомобиля Toyota необходимо
выполнять в соответствии с обычным графиком технического
обслуживания (см . “График технического обслуживания ”).
Если автомобиль Toyota в основном эксплуатируется в приведенных
ниже условиях , некоторые виды технического обслуживания должны
выполняться чаще (см . “ График дополнительного технического
обслуживания ”).
A.Состояние дорог
1. Эксплуатация на плохих ,
грязных дорогах или на
дорогах , покрытых мокрым
снегом
2. Эксплуатация на пыльных
дорогах
Б . Ус л о в и я эксплуатации
1. Тя ж ел о нагруженный
автомобиль (например , при
использовании автоприцепа -
каравана или верхнего
багажника )
2. Частые короткие поездки на
расстояние менее 8 км при
наружной температуре ниже
нуля
3. Продолжительная работа на
холостом ходу и/или
движение на небольшой
скорости на значительные
расстояния (полицейские
машины , такси или
автомобили для доставки
товаров на дом )
4. Непрерывное движение на
высокой скорости (80% или
более от максимальной
скорости автомобиля ) в
течение более 2 часов
AVENSIS_OM_OM20C28R_(RR).book Page 452 Wednesday, February 25 , 2015 10:18 AM

4537-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

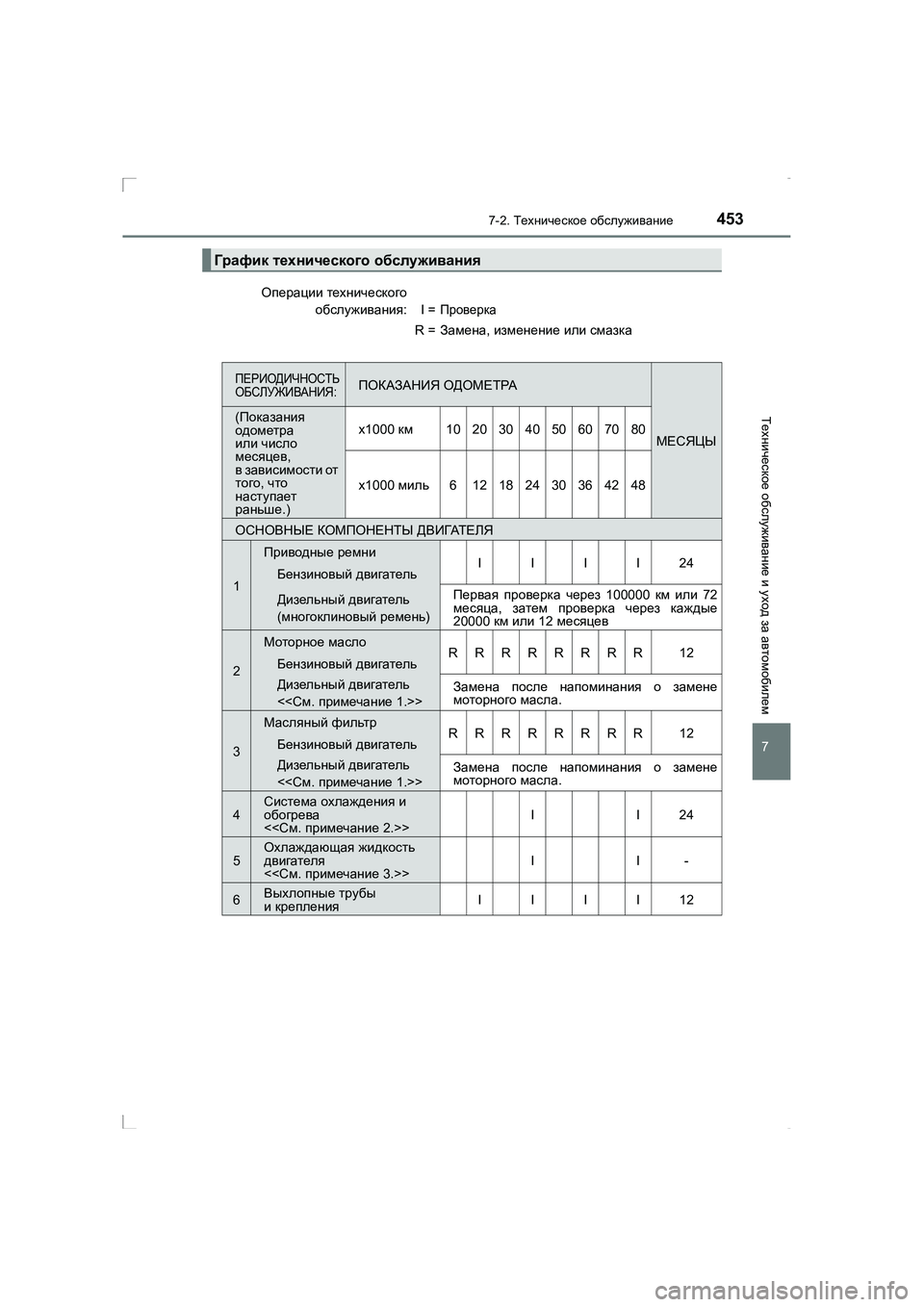

График технического обслуживания
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
ОСНОВНЫЕ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1
Приводные ремниIIII24Бензиновый двигатель
Дизельный двигатель
( многоклиновый ремень )Первая проверка через 100000 км или 72
месяца , затем проверка через каждые
20000 км или 12 месяцев
2
Моторное маслоRRRRRRRR12Бензиновый двигатель
Дизельный двигатель
<< См . примечание 1.>>Замена после напоминания о замене
моторного масла .
3
Масляный фильтрRRRRRRRR12Бензиновый двигатель
Дизельный двигатель
<< См . примечание 1.>>Замена после напоминания о замене
моторного масла .
4Система охлаждения и
обогрева
<< См . примечание 2.>>II24
5Охлаждающая жидкость
двигателя
<< См . примечание 3.>>II-
6Выхлопные трубы
и крепленияIIII12
AVENSIS_OM_OM20C28R_(RR).book Page 453 Wednesday, February 25 , 2015 10:18 AM

4547-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

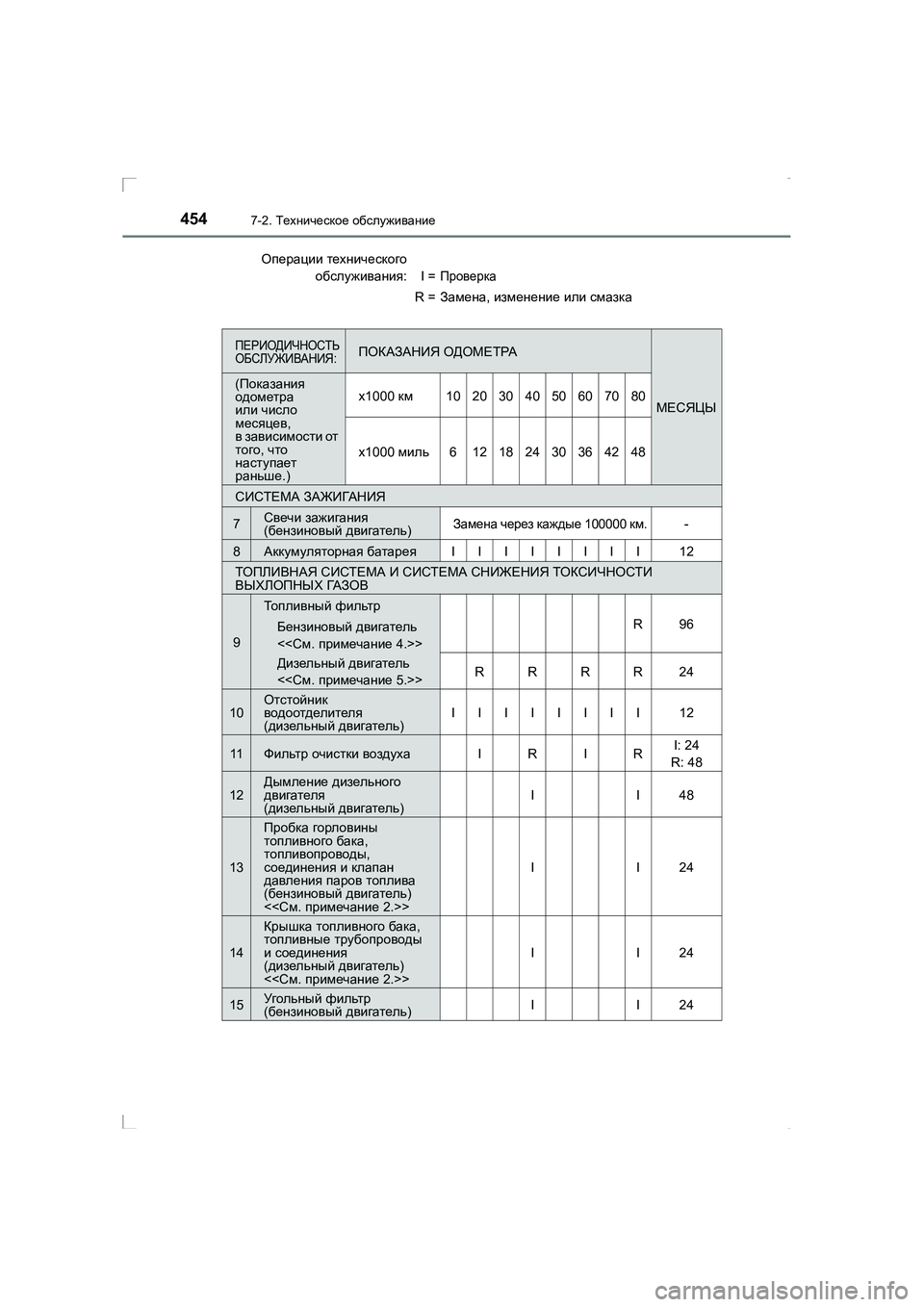

СИСТЕМА ЗАЖИГАНИЯ
7Свечи зажигания
( бензиновый двигатель )Замена через каждые 100000 км.-
8Аккумуляторная батареяIIIIIIII12
ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СНИЖЕНИЯ ТОКСИЧ НОСТИ
ВЫХЛОПНЫХ ГА З О В
9
То п л и в н ы й фильтр
R96Бензиновый двигатель
<< См . примечание 4.>>
Дизельный двигатель
<< См . примечание 5.>>RRRR24
10Отстойник
водоотделителя
( дизельный двигатель )IIIIIIII12
11Фильтр очистки воздухаIRIRI: 24
R: 48
12Дымление дизельного
двигателя
( дизельный двигатель )II48
13
Пробка горловины
топливного бака ,
топливопроводы ,
соединения и клапан
давления паров топлива
( бензиновый двигатель )
<< См . примечание 2.>>
II24
14
Крышка топливного бака ,
топливные трубопроводы
и соединения
( дизельный двигатель )
<< См . примечание 2.>>
II24
15Угольны й фильтр
( бензиновый двигатель )II24
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
AVENSIS_OM_OM20C28R_(RR).book Page 454 Wednesday, February 25 , 2015 10:18 AM

4557-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

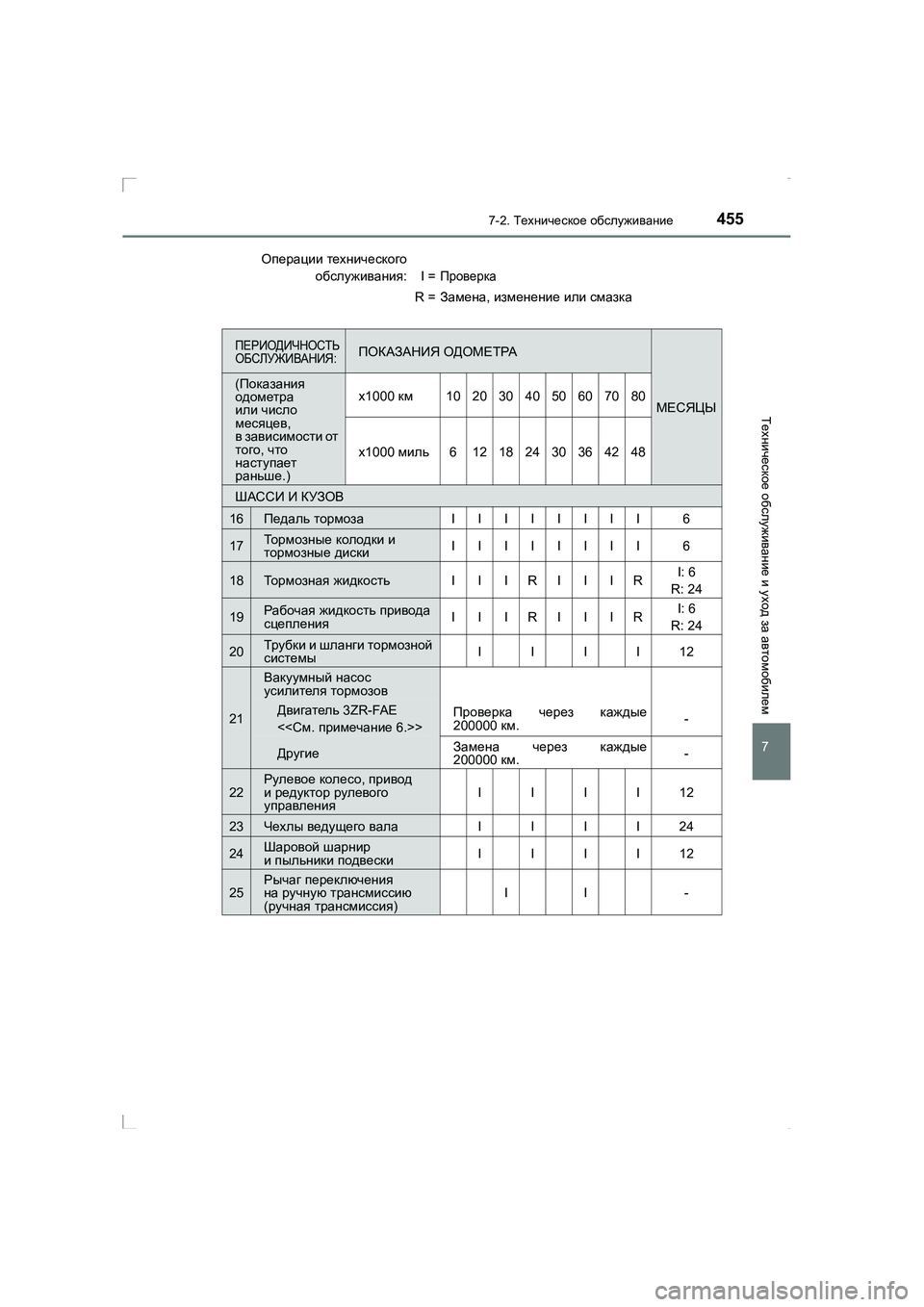

ШАССИ И КУЗОВ
16Педаль тормозаIIIIIIII6
17Тормозные колодки и
тормозные дискиIIIIIIII6
18Тормозная жидкостьIIIRIIIRI: 6
R: 24
19Рабочая жидкость привода
сцепленияIIIRIIIRI: 6
R: 24
20Тру б к и и шланги тормозной
системыIIII12
21
Вакуумный насос
усилителя тормозов
Двигатель 3ZR-FAE
<< См . примечание 6.>>Проверка через каждые
200000 км.-
ДругиеЗамена через каждые
200000 км.-
22Рулевое колесо , привод
и редуктор рулевого
управленияIIII12
23Чехлы ведущего валаIIII24
24Шаровой шарнир
и пыльники подвескиIIII12
25Рычаг переключения
на ручную трансмиссию
( ручная трансмиссия )II-
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
AVENSIS_OM_OM20C28R_(RR).book Page 455 Wednesday, February 25 , 2015 10:18 AM

4567-2. Техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

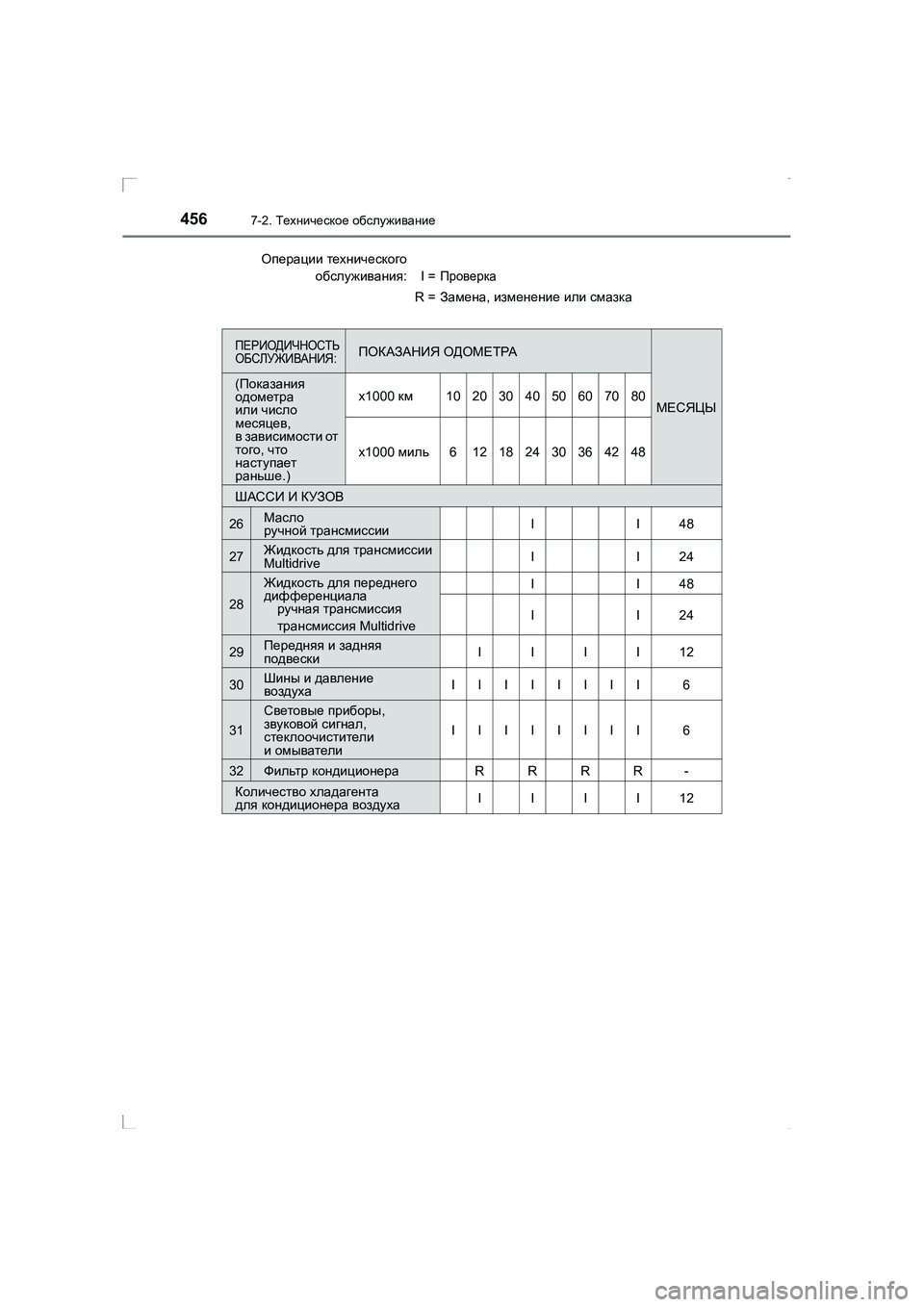

ШАССИ И КУЗОВ
26Масло
ручной трансмиссииII48
27Жидкость для трансмиссии
MultidriveII24
28
Жидкость для переднего
дифференциала ручная трансмиссия
трансмиссия MultidriveII48
II24
29Передняя и задняя
подвескиIIII12
30Шины и давление
воздухаIIIIIIII6
31
Световые приборы ,
звуковой сигнал ,
стеклоочистители
и омыватели
IIIIIIII6
32Фильтр кондиционераRRRR-
Количество хладагента
для кондиционера воздухаIIII12
Операции технического
обслуживания :
I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев ,
в зависимости от
того , что
наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
AVENSIS_OM_OM20C28R_(RR).book Page 456 Wednesday, February 25 , 2015 10:18 AM
