2016 TOYOTA AVENSIS Руково

5458-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

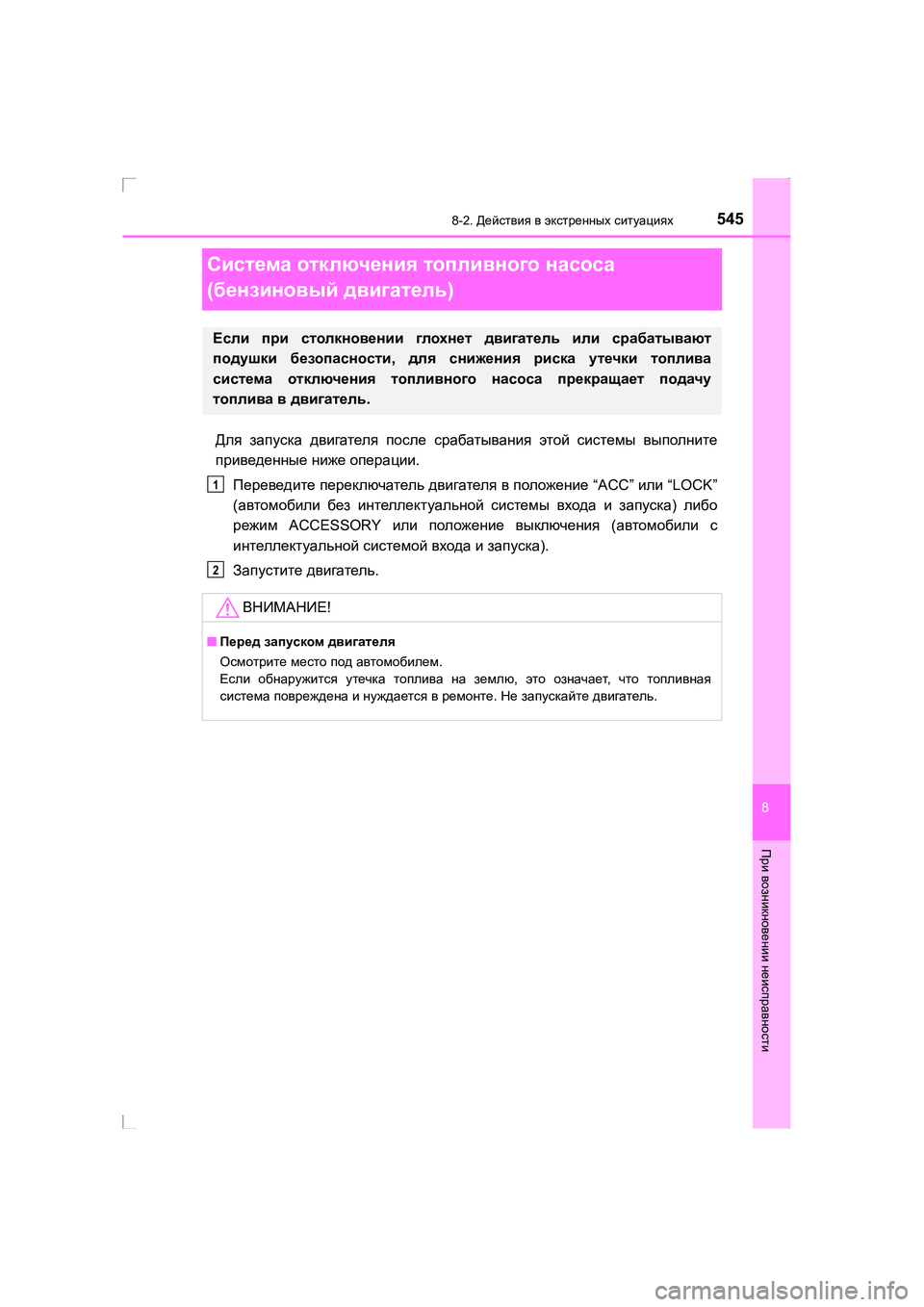

Система отключения топливного насоса
( бензиновый двигатель )
Для запуска двигателя после срабатывания этой системы выполните
приведенные ниже операции .
Переведите переключатель двигателя в положение “ACC” или “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) либо
режим ACCESSORY или положение выключения (автомобили с
интеллектуальной системой входа и запуска ).
Запустите двигатель .
Если при столкновении глохнет двигатель или срабатывают
подушки безопасности , для снижения риска утечки топлива
система отключения топливного насоса прекращает подачу
топлива в двигатель .
ВНИМАНИЕ !
■Перед запуском двигателя
Осмотрите место под автомобилем .
Если обнаружится утечка топлива на землю , это означает , что топливная
система повреждена и нуждается в ремонте . Не запускайте двигатель .
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 545 Wednesday, February 25 , 2015 10:18 AM

5468-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

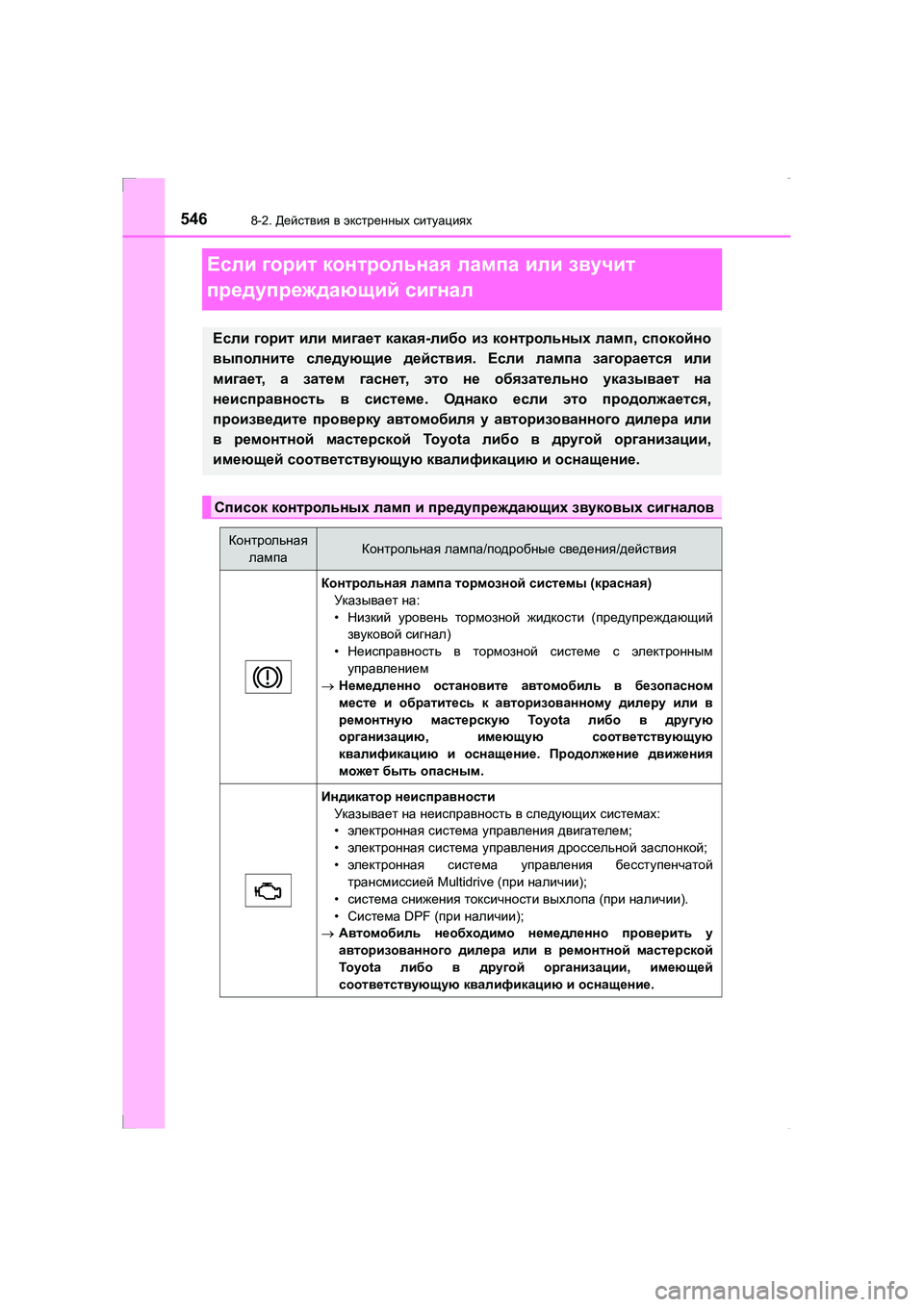

Если горит контрольная лампа или звучит
предупреждающий сигнал
Если горит или мигает какая -либо из контрольных ламп , спокойно
выполните следующие действия . Если лампа загорается или
мигает , а затем гаснет , это не обязательно указывает на
неисправность в системе . Однако если это продолжается ,
произведите проверку автомобиля у авторизованного дилера или
в ремонтной мастерской To y o t a либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
Список контрольных ламп и предупреждающих звуковых сигналов
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
Контрольная лампа тормозной системы (красная )
Ук азыва ет на :
• Низкий уровень тормозной жидкости (предупреждающий
звуковой сигнал )
• Неисправность в тормозной системе с электронным
управлением
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение . Продолжение движения
может быть опасным .
Индикатор неисправности
Ук азыва ет на неисправность в следующих системах :
• электронная система управления двигателем ;
• электронная система управления дроссельной заслонкой ;
• электронная система управления бесступенчатой
трансмиссией Multidrive (при наличии );
• система снижения токсичности выхлопа (при наличии ).
• Система DPF (при наличии );
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
AVENSIS_OM_OM20C28R_(RR).book Page 546 Wednesday, February 25 , 2015 10:18 AM

5478-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

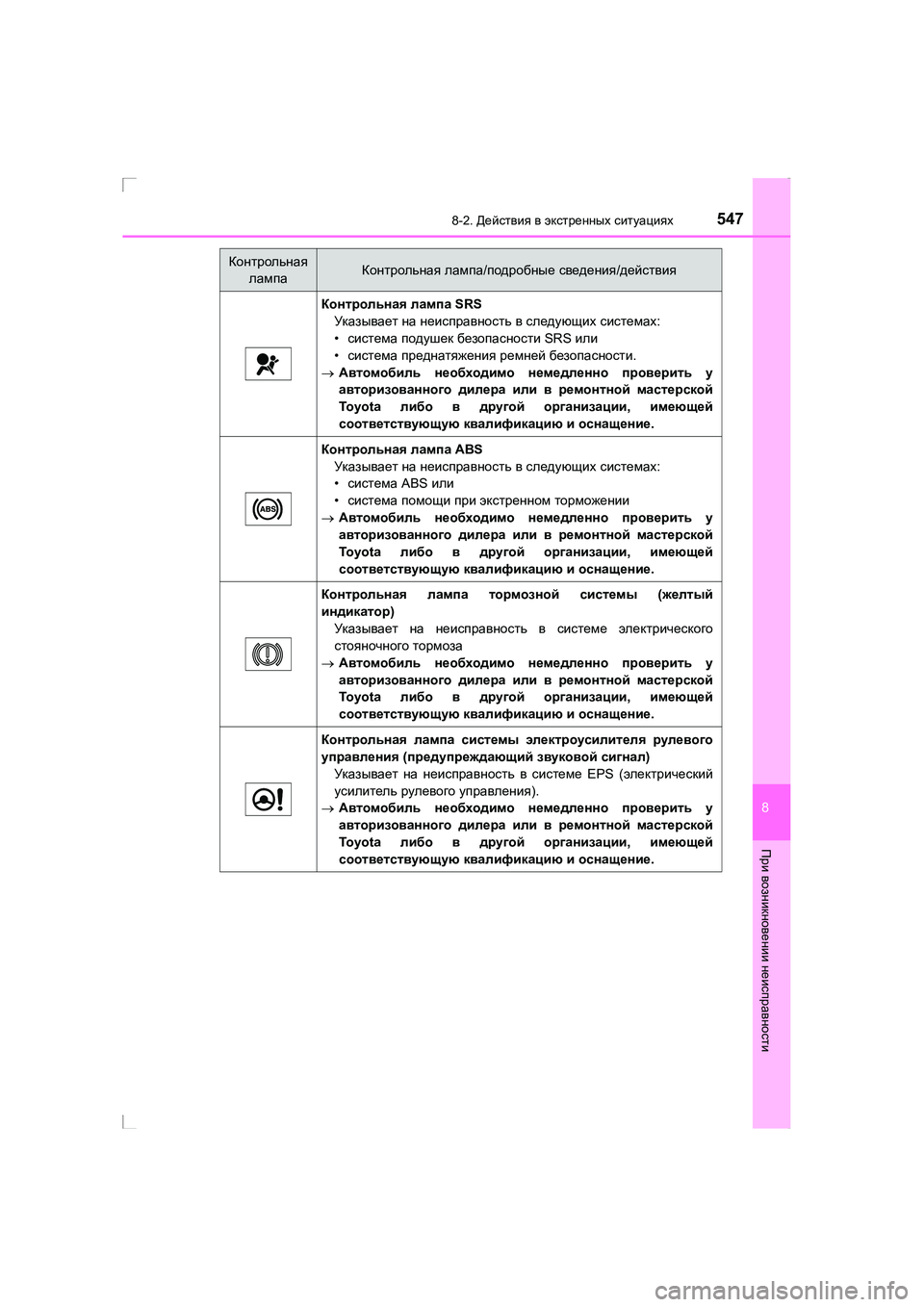

Контрольная лампа SRS
Ук азыва ет на неисправность в следующих системах :
• система подушек безопасности SRS или
• система преднатяжения ремней безопасности .
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа ABS
Ук азыва ет на неисправность в следующих системах :
• система ABS или
• система помощи при экстренном торможении
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа тормозной системы (желтый
индикатор )
Ук азыва ет на неисправность в системе электрического
стояночного тормоза
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа системы электроусилителя рулевого
управления (предупреждающий звуковой сигнал )
Ук азыва ет на неисправность в системе EPS (электрический
усилитель рулевого управления ).
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
AVENSIS_OM_OM20C28R_(RR).book Page 547 Wednesday, February 25 , 2015 10:18 AM

5488-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

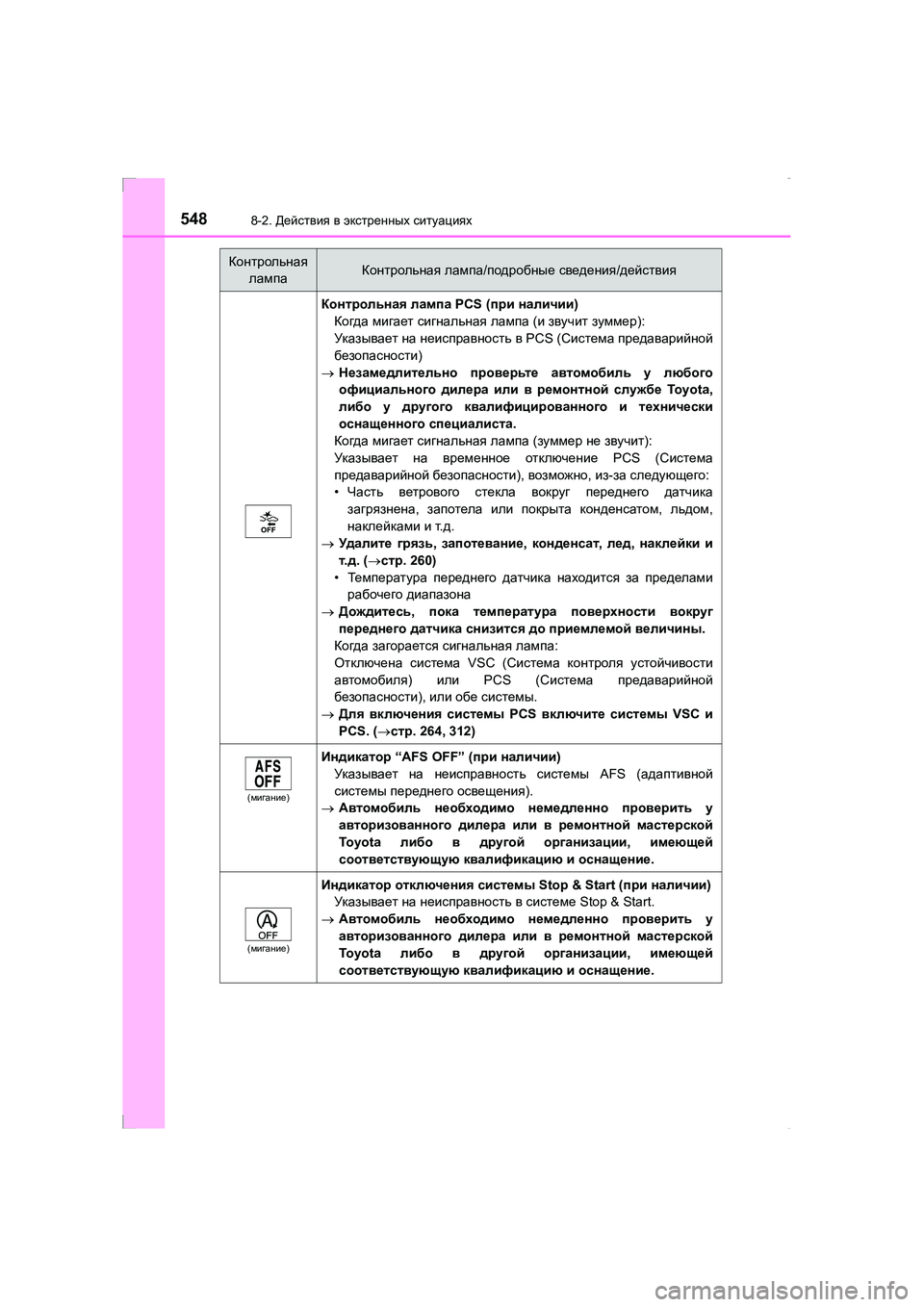

Контрольная лампа PCS (при наличии )
Когда мигает сигнальная лампа (и звучит зуммер ):
Ук азыва ет на неисправность в PCS ( Система предаварийной
безопасности )
→ Незамедлительно проверьте автомобиль у любого
официального дилера или в ремонтной службе To y o t a ,
либо у другого квалифицированного и технически
оснащенного специалиста .
Когда мигает сигнальная лампа (зуммер не звучит ):
Ук азыва ет на временное отключение PCS (Система
предаварийной безопасности ), возможно , из -за следующего :
• Часть ветрового стекла вокруг переднего датчика
загрязнена , запотела или покрыта конденсатом , льдом ,
наклейками и т .д .
→ Уд а л и т е грязь , запотевание , конденсат , лед , наклейки и
т .д . ( → стр . 260)
• Температура переднего датчика находится за пределами
рабочего диапазона
→ Дождитесь , пока температура поверхности вокруг
переднего датчика снизится до приемлемой величины .
Когда загорается сигнальная лампа :
Отключена система VSC (Система контроля устойчивости
автомобиля ) или PCS ( Система предаварийной
безопасности ), или обе системы .
→ Для включения системы PCS включите системы VSC и
PCS. ( →стр . 264, 312)
(мигание )
Индикатор “AFS OFF” ( при наличии )
Ук азыва ет на неисправность системы AFS (адаптивной
системы переднего освещения ).
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
(мигание )
Индикатор отключения системы Stop & Start ( при наличии )
Ук азыва ет на неисправность в системе Stop & Start.
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
AVENSIS_OM_OM20C28R_(RR).book Page 548 Wednesday, February 25 , 2015 10:18 AM

5498-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

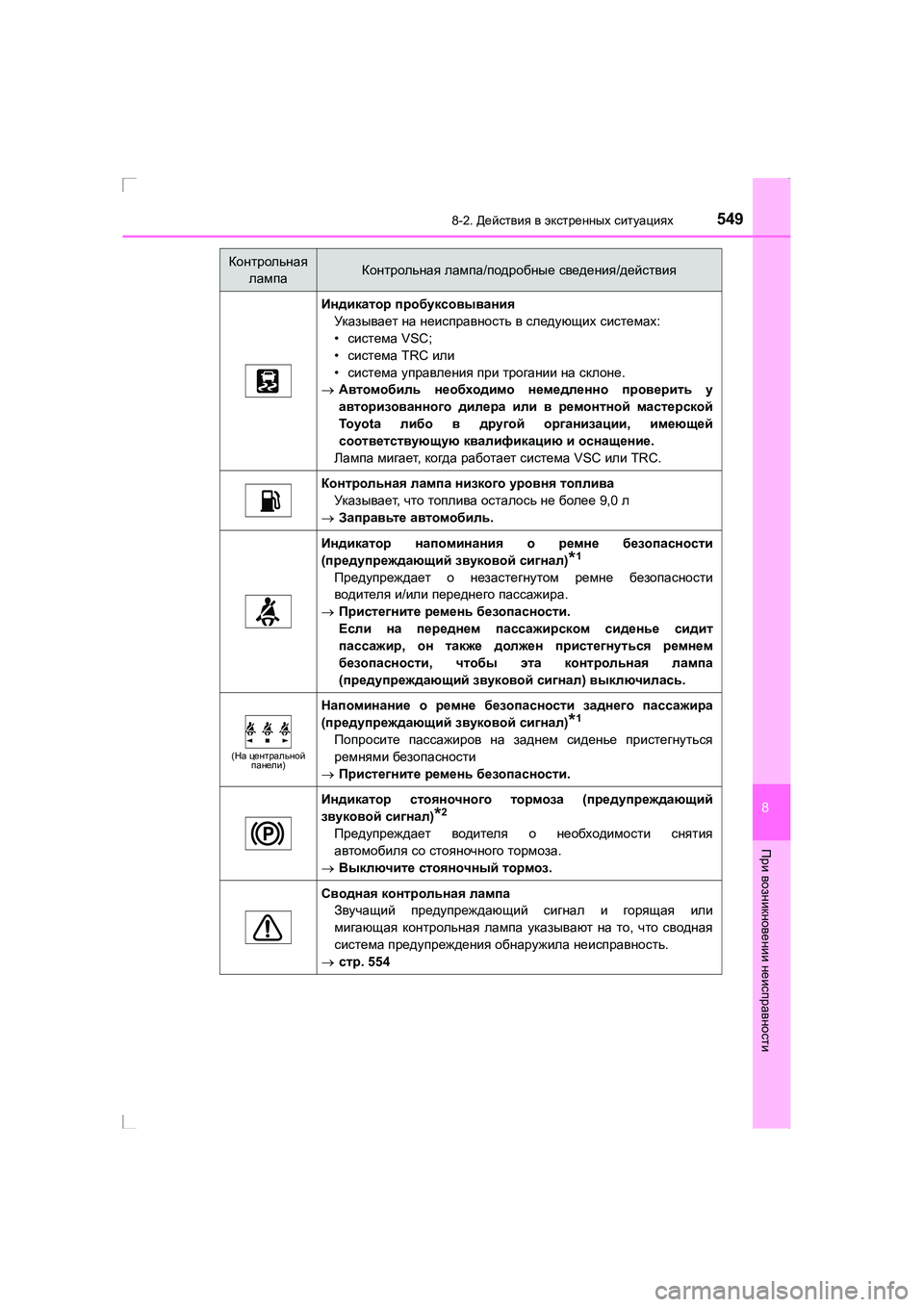

Индикатор пробуксовывания
Ук азыва ет на неисправность в следующих системах :
• система VSC;
• система TRC или
• система управления при трогании на склоне .
→ Автомобиль необходимо немедленно проверить у
авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Лампа мигает , когда работает система VSC или TRC.
Контрольная лампа низкого уровня топлива
Ук азыва ет , что топлива осталось не более 9,0 л
→ Заправьте автомобиль .
Индикатор напоминания о ремне безопасности
( предупреждающий звуковой сигнал )
*1
Предупреждает о незастегнутом ремне безопасности
водителя и /или переднего пассажира .
→ Пристегните ремень безопасности .
Если на переднем пассажирском сиденье сидит
пассажир , он также должен пристегнуться ремнем
безопасности , чтобы эта контрольная лампа
( предупреждающий звуковой сигнал ) выключилась .
(На центральной
панели )
Напоминание о ремне безопасности заднего пассажира
( предупреждающий звуковой сигнал )
*1
Попросите пассажиров на заднем сиденье пристегнуться
ремнями безопасности
→ Пристегните ремень безопасности .
Индикатор стояночного тормоза (предупреждающий
звуковой сигнал )
*2
Предупреждает водителя о необходимости снятия
автомобиля со стояночного тормоза .
→ Выключите стояночный тормоз .
Сводная контрольная лампа
Звучащий предупреждающий сигнал и горящая или
мигающая контрольная лампа указывают на то , что сводная
система предупреждения обнаружила неисправность .
→ стр . 554
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
AVENSIS_OM_OM20C28R_(RR).book Page 549 Wednesday, February 25 , 2015 10:18 AM

5508-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

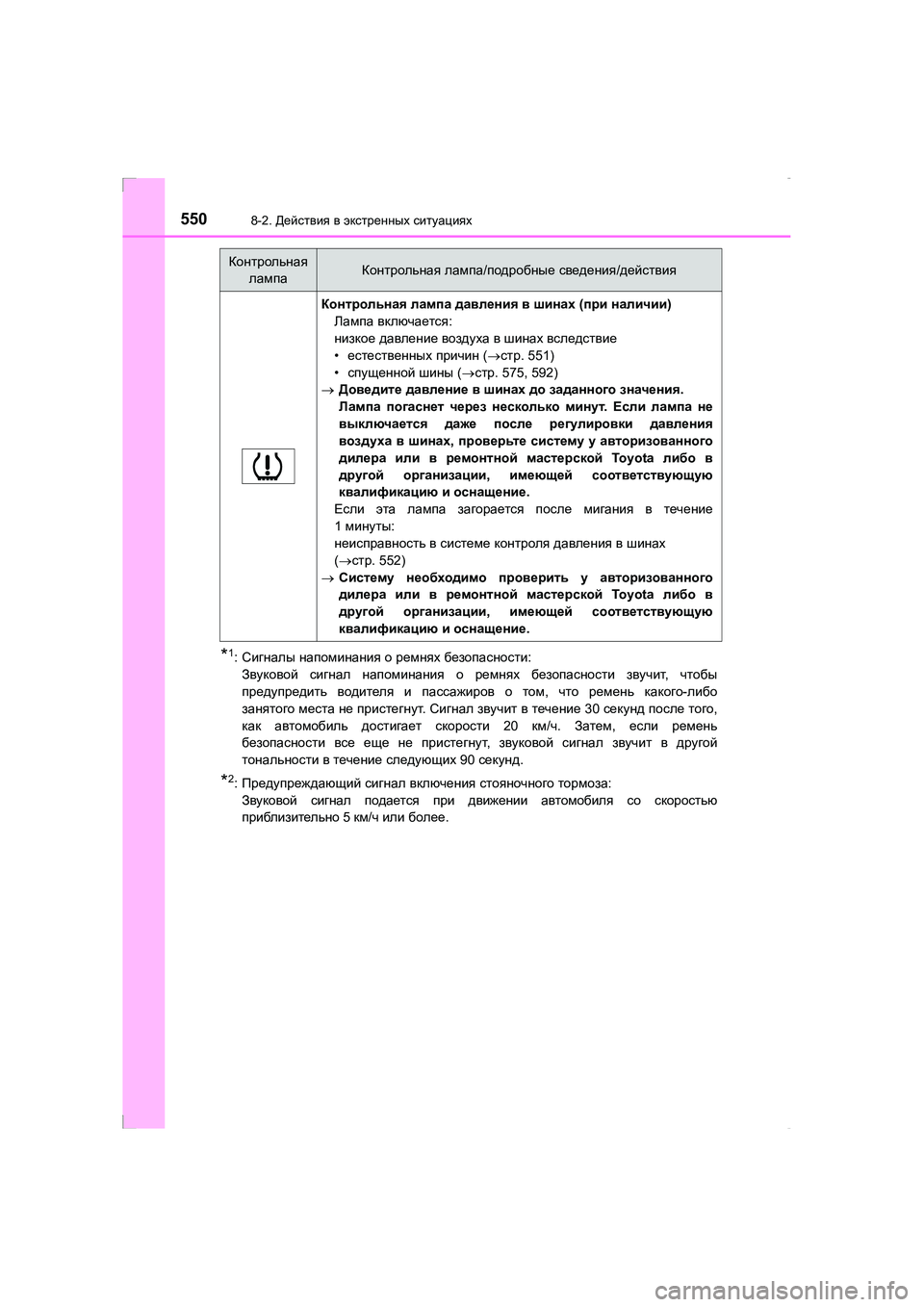

*1: Сигналы напоминания о ремнях безопасности :
Звуковой сигнал напоминания о ремнях безопасности звучит , чтобы
предупредить водителя и пассажиров о том , что ремень какого -либо
занятого места не пристегнут . Сигнал звучит в течение 30 секунд после того ,
как автомобиль достигает скорости 20 км/ч . Затем , если ремень
безопасности все еще не пристегнут , звуковой сигнал звучит в другой
тональности в течение следующих 90 секунд .
*2:Предупреждающий сигнал включения стояночного тормоза :
Звуковой сигнал подается при движении автомобиля со скоростью
приблизительно 5км /ч или более .
Контрольная лампа давления в шинах (при наличии )
Лампа включается :
низкое давление воздуха в шинах вследствие
• естественных причин (→ стр . 551)
• спущенной шины (→ стр . 575, 592)
→ Доведите давление в шинах до заданного значения .
Лампа погаснет через несколько минут . Если лампа не
выключается даже после регулировки давления
воздуха в шинах , проверьте систему у авторизованного
дилера или в ремонтной мастерской To y o t a либо в
другой организации , имеющей соответствующую
квалификацию и оснащение .
Если эта лампа загорается после мигания в течение
1 минуты :
неисправность в системе контроля давления в шинах
( → стр . 552)
→ Систему необходимо проверить у авторизованного
дилера или в ремонтной мастерской To y o t a либо в
другой организации , имеющей соответствующую
квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
AVENSIS_OM_OM20C28R_(RR).book Page 550 Wednesday, February 25 , 2015 10:18 AM

5518-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

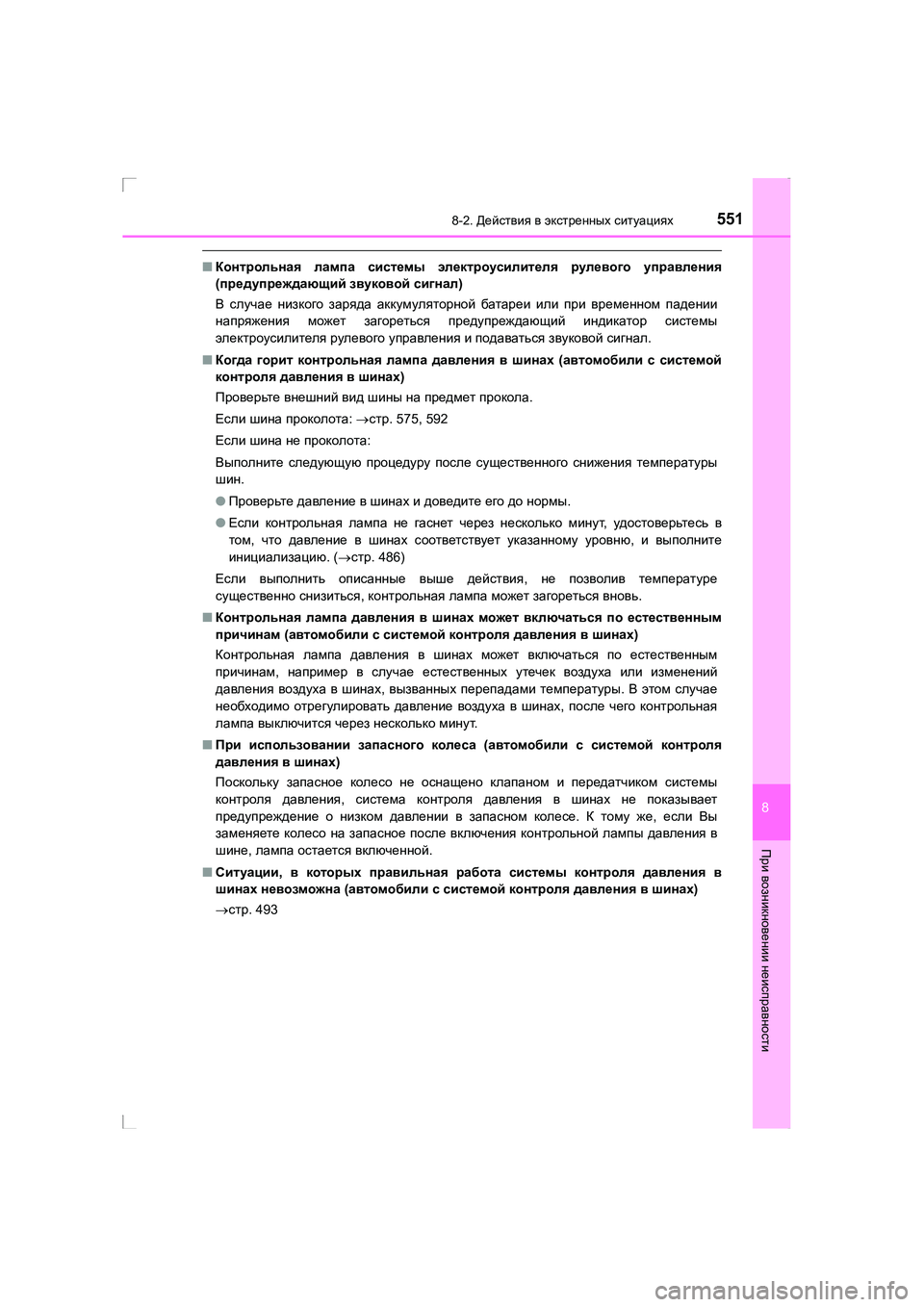

■Контрольная лампа системы электроусилителя рулевого управления
( предупреждающий звуковой сигнал )
В случае низкого заряда аккумуляторной батареи или при временном падении
напряжения может загореться предупреждающий индикатор системы
электроусилителя рулевого управления и подаваться звуковой сигнал .
■ Когда горит контрольная лампа давления в шинах (автомобили с системой
контроля давления в шинах )
Проверьте внешний вид шины на предмет прокола .
Если шина проколота : → стр . 575, 592
Если шина не проколота :
Выполните следующую процедуру после существенного снижения температуры
шин .
● Проверьте давление в шинах и доведите его до нормы .
● Если контрольная лампа не гаснет через несколько минут , удостоверьтесь в
том , что давление в шинах соответствует указанному уровню , и выполните
инициализацию . (→ стр . 486)
Если выполнить описанные выше действия , не позволив температуре
существенно снизиться , контрольная лампа может загореться вновь .
■ Контрольная лампа давления в шинах может включаться по естественным
причинам (автомобили с системой контроля давления в шинах )
Контрольная лампа давления в шинах может включаться по естественным
причинам , например в случае естественных утечек воздуха или изменений
давления воздуха в шинах , вызванных перепадами температуры . В этом случае
необходимо отрегулировать давление воздуха в шинах , после чего контрольная
лампа выключится через несколько минут .
■ При использовании запасного колеса (автомобили с системой контроля
давления в шинах )
Поскольку запасное колесо не оснащено клапаном и передатчиком системы
контроля давления , система контроля давления в шинах не показывает
предупреждение о низком давлении в запасном колесе . К тому же , если Вы
заменяете колесо на запасное после включения контрольной лампы давления в
шине , лампа остается включенной .
■ Ситуации , в которых правильная работа системы контроля давления в
шинах невозможна (автомобили с системой контроля давления в шинах )
→ стр . 493
AVENSIS_OM_OM20C28R_(RR).book Page 551 Wednesday, February 25 , 2015 10:18 AM

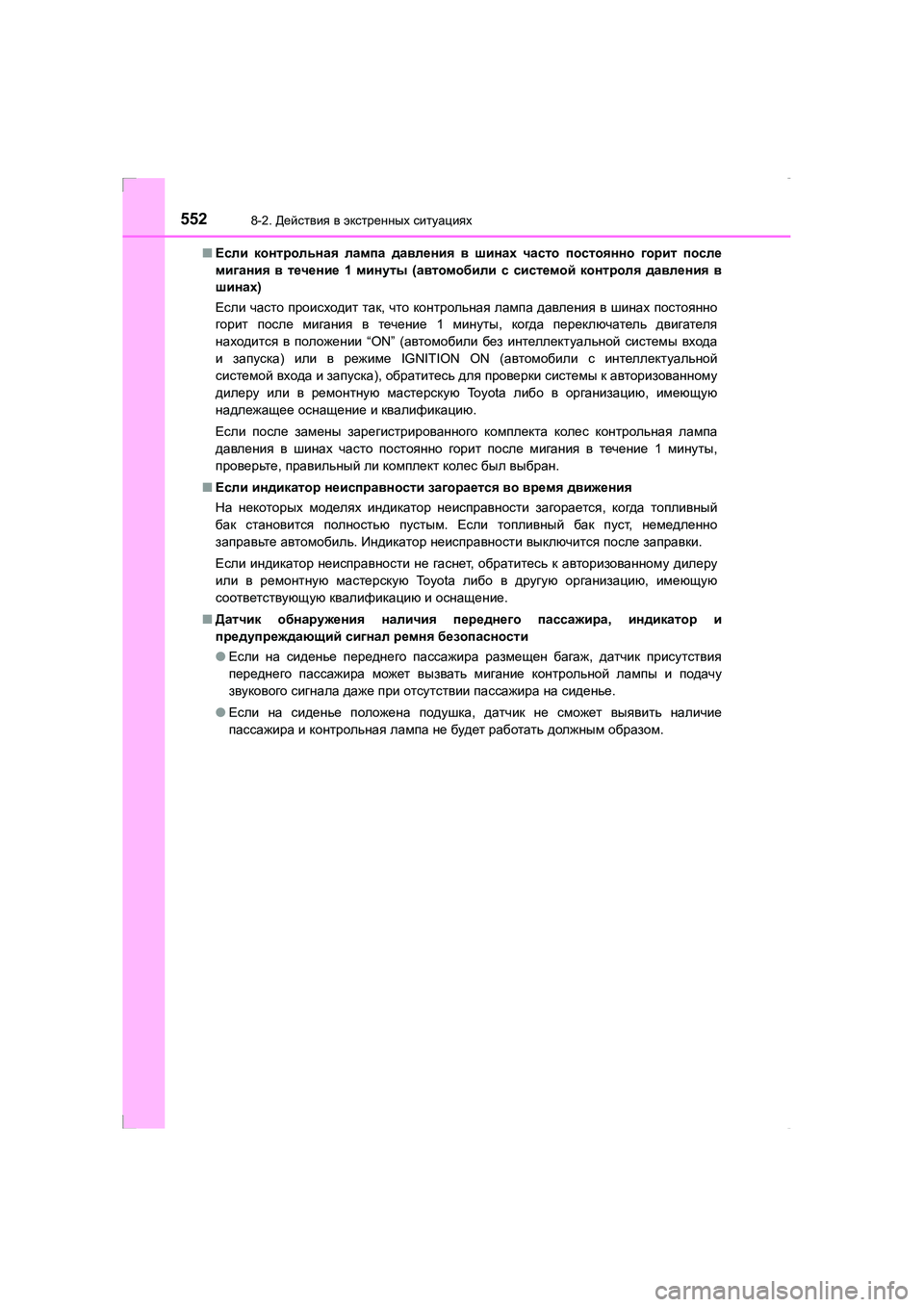

5528-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR) ■
Если контрольная лампа давления в шинах часто постоянно горит после
мигания в течение 1 минуты (автомобили с системой контроля давления в
шинах )
Если часто происходит так , что контрольная лампа давления в шинах постоянно
горит после мигания в течение 1 минуты , когда переключатель двигателя
находится в положении “ON” (автомобили без интеллектуальной системы входа
и запуска ) или в режиме IGNITION ON ( автомобили с интеллектуальной
системой входа и запуска ), обратитесь для проверки системы к авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в организацию , имеющую
надлежащее оснащение и квалификацию .
Если после замены зарегистрированного комплекта колес контрольная лампа
давления в шинах часто постоянно горит после мигания в течение 1 минуты ,
проверьте , правильный ли комплект колес был выбран .
■ Если индикатор неисправности загорается во время движения
На некоторых моделях индикатор неисправности загорается , когда топливный
бак становится полностью пустым . Если топливный бак пуст , немедленно
заправьте автомобиль . Индикатор неисправности выключится после заправки .
Если индикатор неисправности не гаснет , обратитесь к авторизованному дилеру
или в ремонтную мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
■ Датчик обнаружения наличия переднего пассажира , индикатор и
предупреждающий сигнал ремня безопасности
● Если на сиденье переднего пассажира размещен багаж , датчик присутствия
переднего пассажира может вызвать мигание контрольной лампы и подачу
звукового сигнала даже при отсутствии пассажира на сиденье .
● Если на сиденье положена подушка , датчик не сможет выявить наличие
пассажира и контрольная лампа не будет работать должным образом .
AVENSIS_OM_OM20C28R_(RR).book Page 552 Wednesday, February 25 , 2015 10:18 AM
