5938-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
●Припаркуйте автомобиль в безопасном месте на твердой , ровной
площадке .
● Включите стояночный тормоз .
● Переведите рычаг управления трансмиссией в положение P
( бесступенчатая трансмиссия Multidrive) или N (ручная трансмиссия ).
● Выключите двигатель .
● Включите аварийные сигналы . (→ стр . 534)
XСедан
*1:Использование домкрата и баллонного ключа (при наличии ). (→стр . 583)
Домкрат и баллонный ключ можно приобрести у авторизованного дилера или
в ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
*2:Использование защелок колесных колпаков (при наличии ). (→стр . 505)

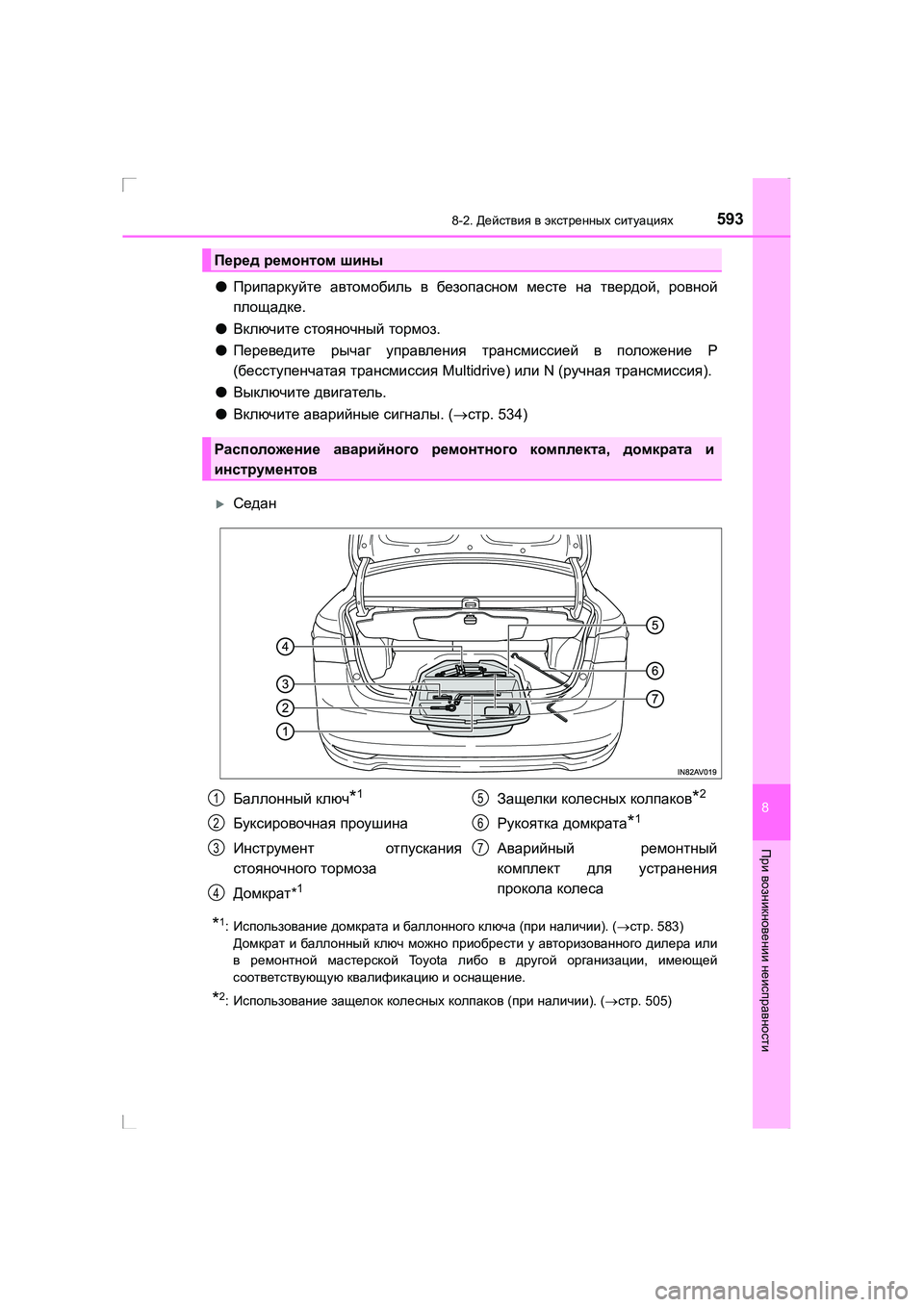

Перед ремонтом шины
Расположение аварийного ремонтного комплекта , домкрата и
инструментов
Баллонный ключ*1
Буксировочная проушина
Инструмент отпускания
стояночного тормоза
Домкрат *
1
Защелки колесных колпаков*2
Рукоятка домкрата*1
Аварийный ремонтный
комплект для устранения
прокола колеса
1
2
3
4
5
6
7
AVENSIS_OM_OM20C28R_(RR).book Page 593 Wednesday, February 25 , 2015 10:18 AM

5948-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

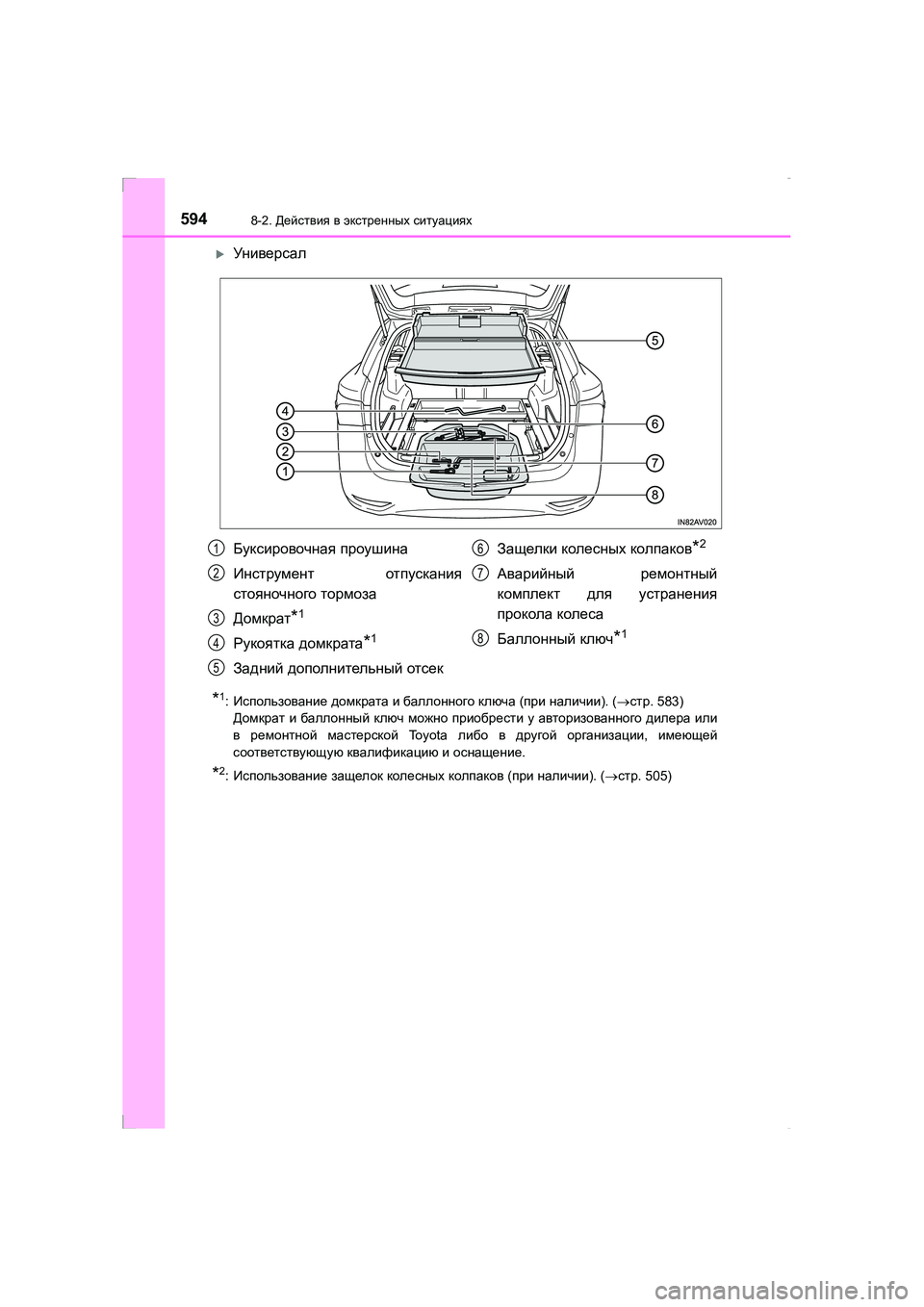

XУниверсал
*1: Использование домкрата и баллонного ключа (при наличии ). (→стр . 583)
Домкрат и баллонный ключ можно приобрести у авторизованного дилера или
в ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
*2:Использование защелок колесных колпаков (при наличии ). (→стр . 505)
Буксировочная проушина
Инструмент отпускания
стояночного тормоза
Домкрат
*1
Рукоятка домкрата*1
Задний дополнительный отсек Защелки
колесных колпаков
*2
Аварийный ремонтный
комплект для устранения
прокола колеса
Баллонный ключ
*1
1
2
3
4
5
6
7
8
AVENSIS_OM_OM20C28R_(RR).book Page 594 Wednesday, February 25 , 2015 10:18 AM

5958-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
Проверьте степень
поврежденности шины .
Не извлекайте гвоздь или винт
из шины . При удалении объекта
отверстие может расшириться ,
что сделает невозможным
ремонт с помощью ремонтного
комплекта .

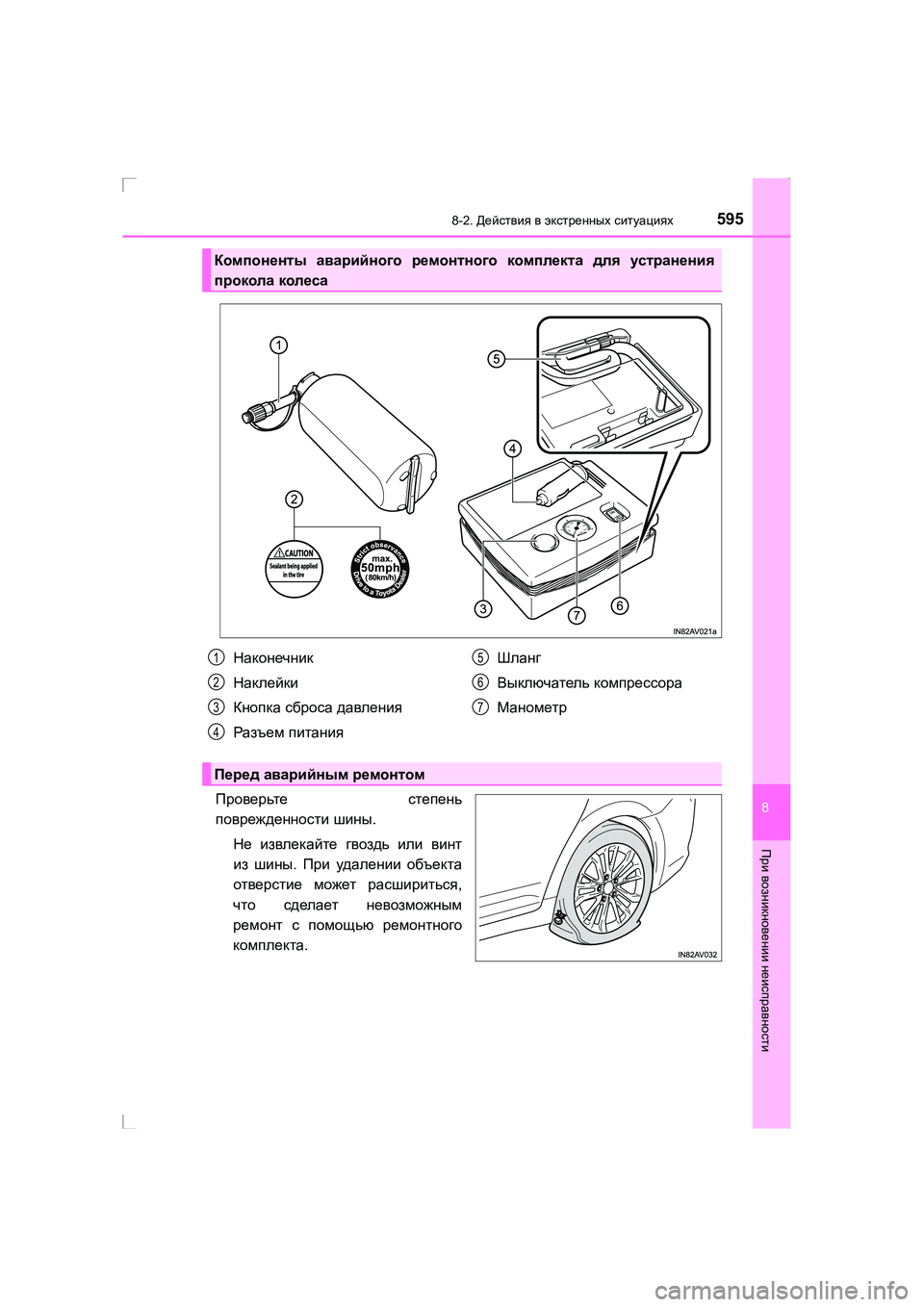

Компоненты аварийного ремонтного комплекта для устранения
прокола колеса
Наконечник
Наклейки
Кнопка сброса давления
Разъем питания Шланг
Выключатель
компрессора
Манометр1
2
3
4
5
6
7
Перед аварийным ремонтом
AVENSIS_OM_OM20C28R_(RR).book Page 595 Wednesday, February 25 , 2015 10:18 AM

5968-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

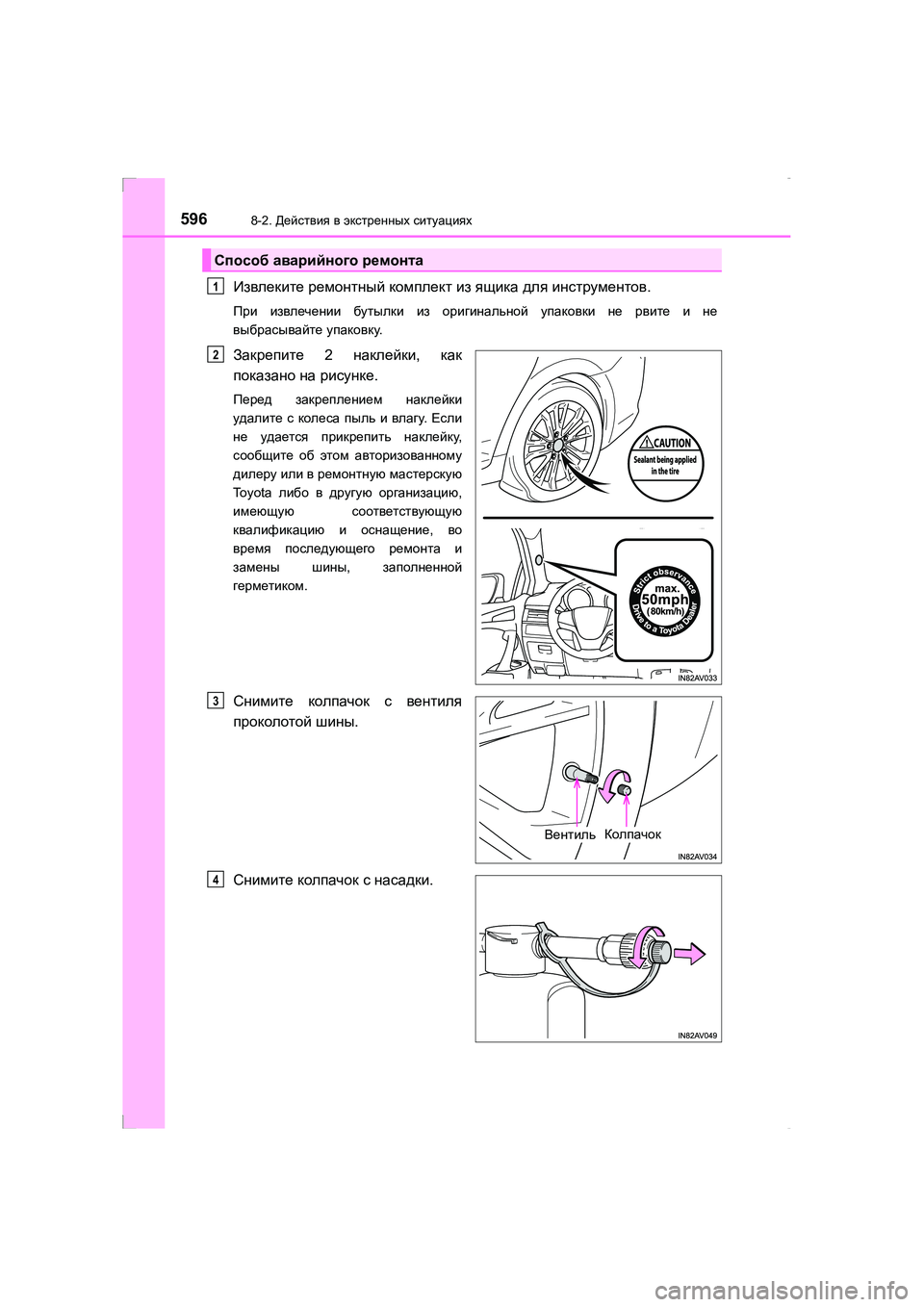

Извлеките ремонтный комплект из ящика для инструментов .
При извлечении бутылки из оригинальной упаковки не рвите и не
выбрасывайте упаковку .
Закрепите 2 наклейки , как
показано на рисунке .
Перед закреплением наклейки
удалите с колеса пыль и влагу . Если
не удается прикрепить наклейку ,
сообщите об этом авторизованному
дилеру или в ремонтную мастерскую
To y o t a либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение , во
время последующего ремонта и
замены шины , заполненной
герметиком .
Снимите колпачок с вентиля
проколотой шины .
Снимите колпачок с насадки .
Способ аварийного ремонта
1

2
ВентильКолпачок
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 596 Wednesday, February 25 , 2015 10:18 AM

5978-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

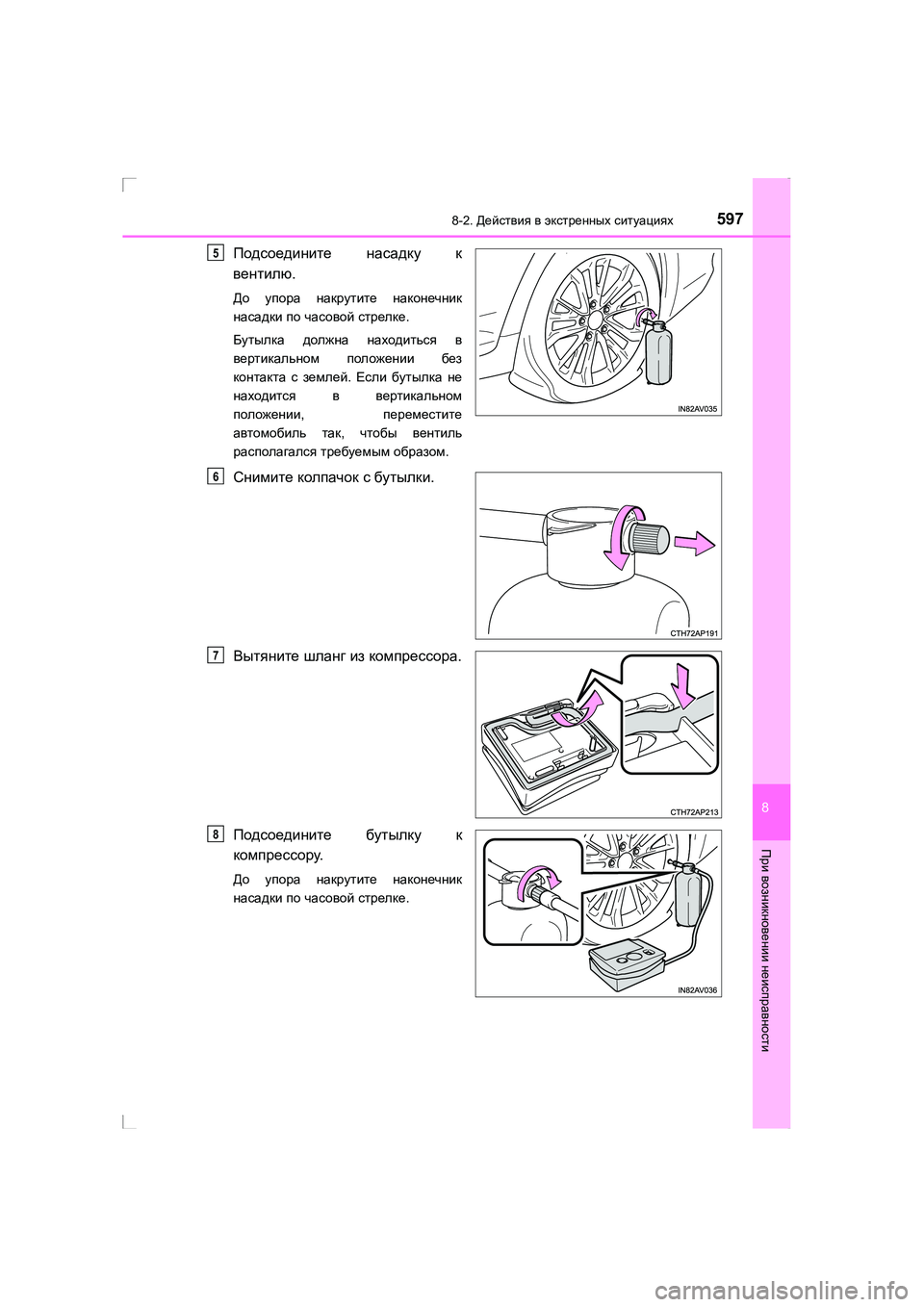

Подсоедините насадку к
вентилю .
До упора накрутите наконечник
насадки по часовой стрелке .
Бутылка должна находиться в
вертикальном положении без
контакта с землей . Если бутылка не
находится в вертикальном
положении , переместите
автомобиль так , чтобы вентиль
располагался требуемым образом .
Снимите колпачок с бутылки .
Вытяните шланг из компрессора .
Подсоедините бутылку к
компрессору .
До упора накрутите наконечник
насадки по часовой стрелке .
5
6
7
8
AVENSIS_OM_OM20C28R_(RR).book Page 597 Wednesday, February 25 , 2015 10:18 AM

5988-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

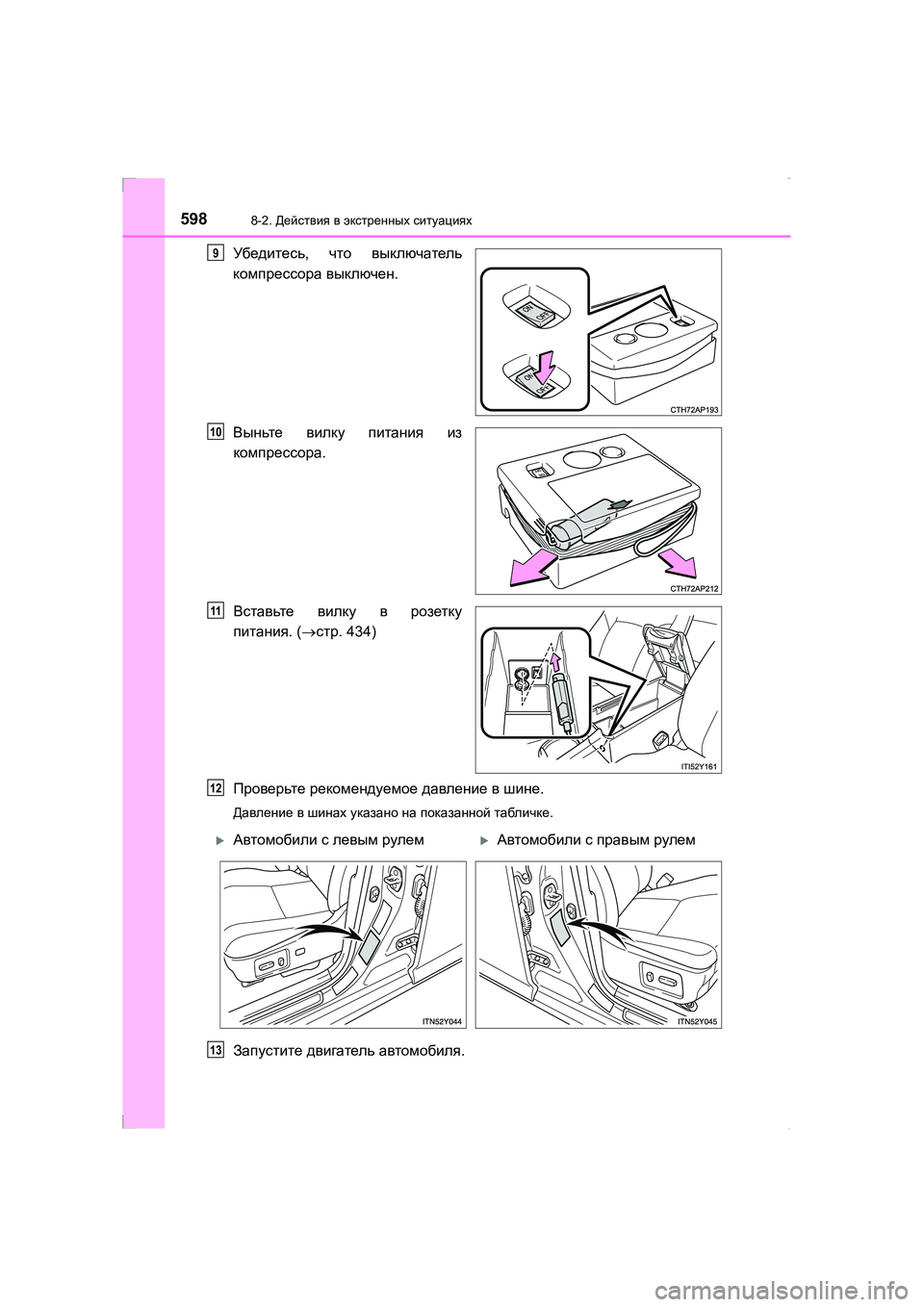

Убедитесь , что выключатель
компрессора выключен .
Выньте вилку питания из
компрессора .
Вставьте вилку в розетку
питания . (→ стр . 434)
Проверьте рекомендуемое давление в шине .
Давление в шинах указано на показанной табличке .
Запустите двигатель автомобиля .
9
10
11
12
XАвтомобили с левым рулемXАвтомобили с правым рулем
13
AVENSIS_OM_OM20C28R_(RR).book Page 598 Wednesday, February 25 , 2015 10:18 AM

5998-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

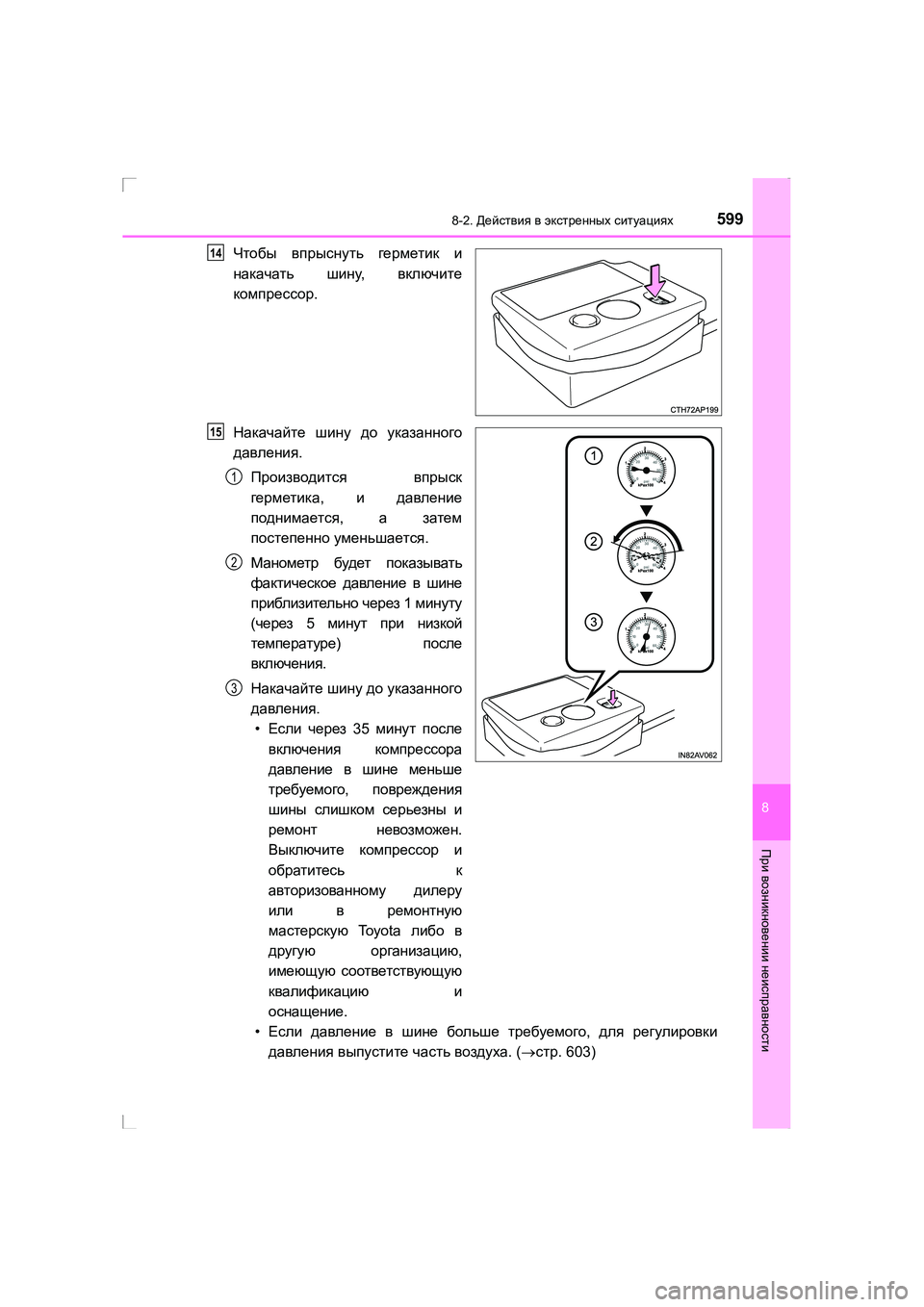

Чтобы впрыснуть герметик и
накачать шину , включите
компрессор .
Накачайте шину до указанного
давления .
Производится впрыск
герметика , и давление
поднимается , а затем
постепенно уменьшается .
Манометр будет показывать
фактическое давление в шине
приблизительно через 1 минуту
( через 5 минут при низкой
температуре ) после
включения .
Накачайте шину до указанного
давления .
• Если через 35 минут после
включения компрессора
давление в шине меньше
требуемого , повреждения
шины слишком серьезны и
ремонт невозможен .
Выключите компрессор и
обратитесь к
авторизованному дилеру
или в ремонтную
мастерскую To y o t a либо в
другую организацию ,
имеющую соответствующую
квалификацию и
оснащение .
• Если давление в шине больше требуемого , для регулировки
давления выпустите часть воздуха . (→ стр . 603)
14
15
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 599 Wednesday, February 25 , 2015 10:18 AM

6008-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

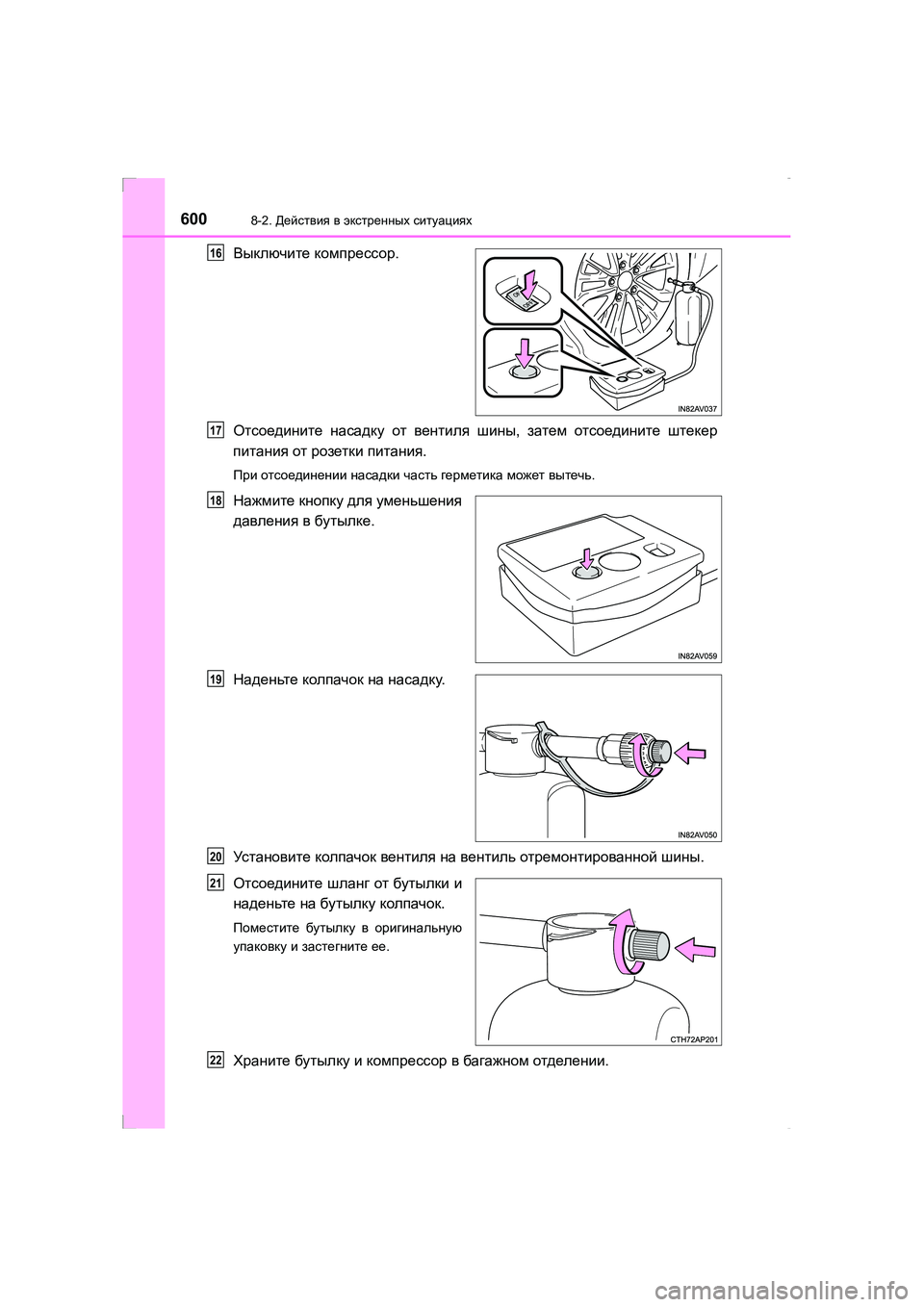

Выключите компрессор .
Отсоедините насадку от вентиля шины , затем отсоедините штекер
питания от розетки питания .
При отсоединении насадки часть герметика может вытечь .
Нажмите кнопку для уменьшения
давления в бутылке .
Наденьте колпачок на насадку .
Установите колпачок вентиля на вентиль отремонтированной шины .
Отсоедините шланг от бутылки и
наденьте на бутылку колпачок .
Поместите бутылку в оригинальную
упаковку и застегните ее .
Храните бутылку и компрессор в багажном отделении .
16
17
18
19
20
21
22
