2016 TOYOTA AVENSIS Руково

6098-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8

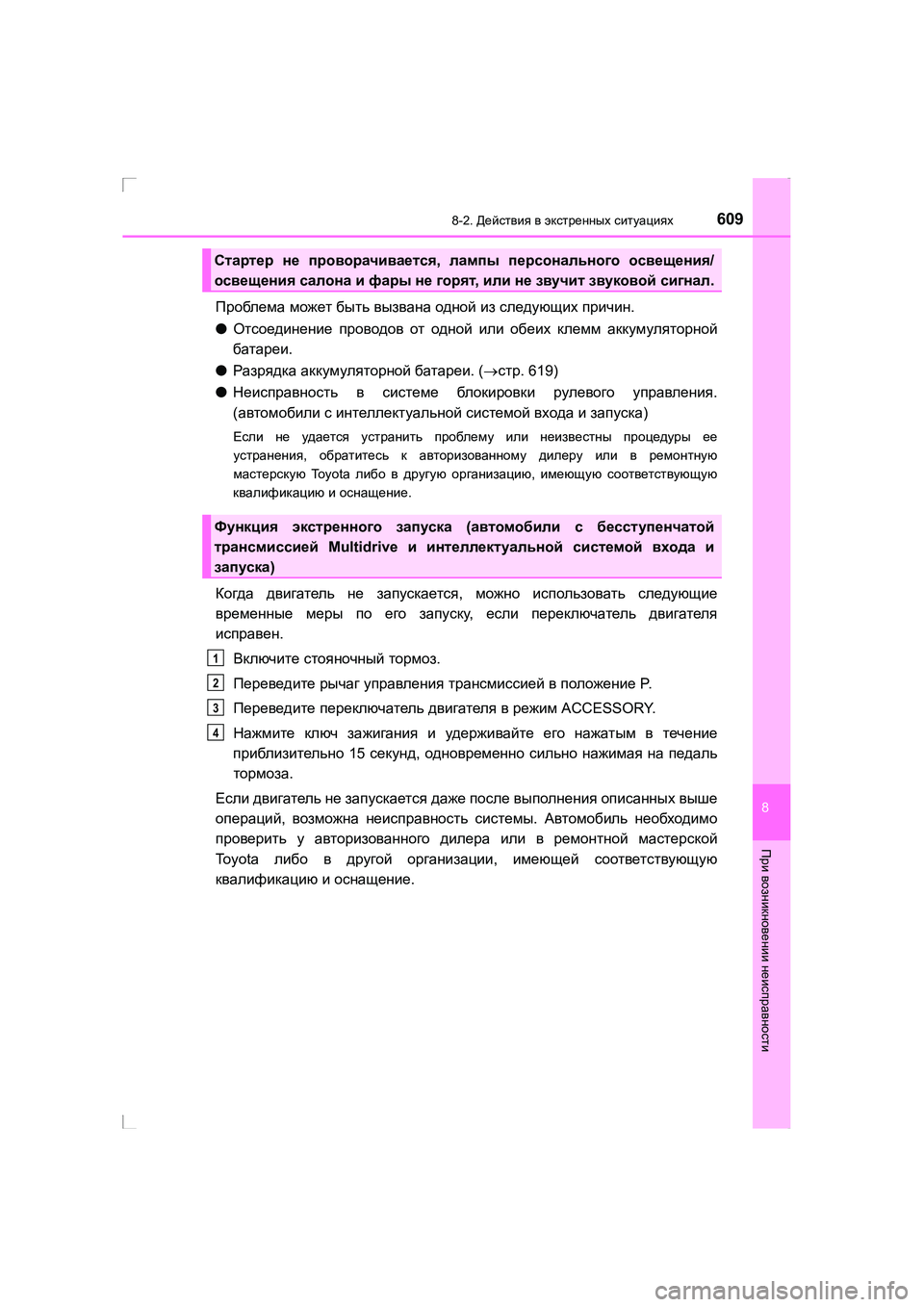

При возникновении неисправности
Проблема может быть вызвана одной из следующих причин .
● Отсоединение проводов от одной или обеих клемм аккумуляторной
батареи .
● Разрядк а аккумуляторной батареи . (→ стр . 619)
● Неисправность в системе блокировки рулевого управления .
( автомобили с интеллектуальной системой входа и запуска )
Если не удается устранить проблему или неизвестны процедуры ее
устранения , обратитесь к авторизованному дилеру или в ремонтную
мастерскую To y o t a либо в другую организацию , имеющую соответствующую
квалификацию и оснащение .
Когда двигатель не запускается , можно использовать следующие
временные меры по его запуску , если переключатель двигателя
исправен .
Включите стояночный тормоз .
Переведите рычаг управления трансмиссией в положение P.
Переведите переключатель двигателя в режим ACCESSORY.
Нажмите ключ зажигания и удерживайте его нажатым в течение
приблизительно 15 секунд , одновременно сильно нажимая на педаль
тормоза .
Если двигатель не запускается даже после выполнения описанных выше
операций , возможна неисправность системы . Автомобиль необходимо
проверить у авторизованного дилера или в ремонтной мастерской
Toyota либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Стартер не проворачивается , лампы персонального освещения /
освещения салона и фары не горят , или не звучит звуковой сигнал .
Функция экстренного запуска (автомобили с бесступенчатой
трансмиссией Multidrive и интеллектуальной системой входа и
запуска )
1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 609 Wednesday, February 25 , 2015 10:18 AM

6108-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
Если рычаг управления трансмиссией не может
быть выведен из положения P
Включите стояночный тормоз .
Переведите переключатель двигателя в положение “ACC”
( автомобили без интеллектуальной системы входа и запуска ) или
режим ACCESSORY ( автомобили с интеллектуальной системой входа
и запуска ).
Выжмите педаль тормоза .
Нажмите кнопку “SHIFT LOCK”.
При нажатой кнопке рычаг
управления трансмиссией можно
переместить .
Автомобили с бесступенчатой трансмиссией Multidrive: Если
рычаг управления трансмиссией не перемещается при нажатой
педали тормоза , система блокировки управления трансмиссией
( система , предотвращающая непреднамеренное использование
рычага управления трансмиссией ) может быть неисправна .
Незамедлительно произведите осмотр автомобиля у дилера или в
ремонтной мастерской To y o t a либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
В качестве чрезвычайной меры можно проделать следующие
действия , чтобы получить возможность переместить рычаг
управления трансмиссией .
1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 610 Wednesday, February 25 , 2015 10:18 AM

6118-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

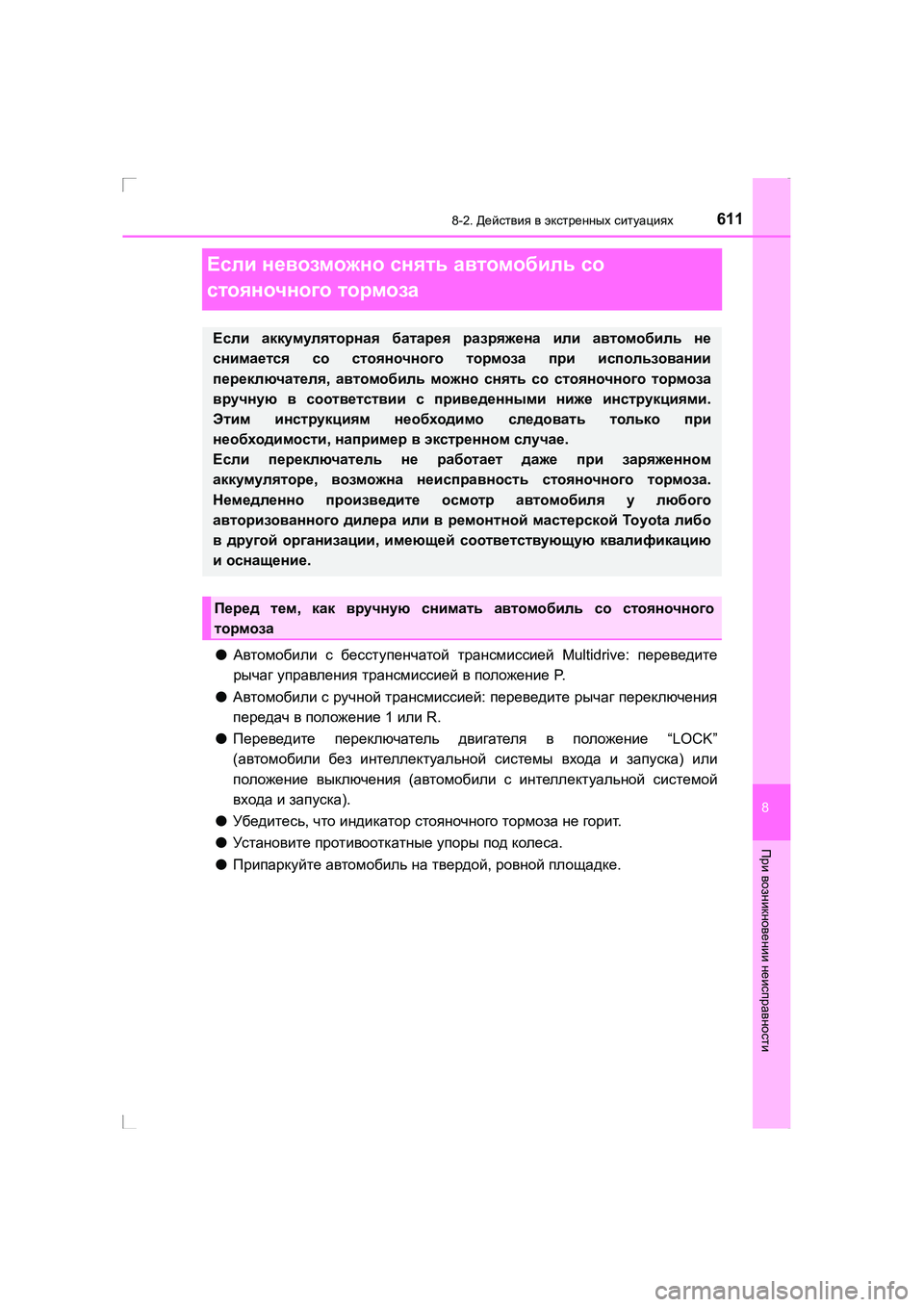

Если невозможно снять автомобиль со
стояночного тормоза
● Автомобили с бесступенчатой трансмиссией Multidrive: переведите
рычаг управления трансмиссией в положение P.
● Автомобили с ручной трансмиссией : переведите рычаг переключения
передач в положение 1 или R.
● Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
● Убедитесь , что индикатор стояночного тормоза не горит .
● Установите противооткатные упоры под колеса .
● Припаркуйте автомобиль на твердой , ровной площадке .
Если аккумуляторная батарея разряжена или автомобиль не
снимается со стояночного тормоза при использовании
переключателя , автомобиль можно снять со стояночного тормоза
вручную в соответствии с приведенными ниже инструкциями .
Этим инструкциям необходимо следовать только при
необходимости , например в экстренном случае .
Если переключатель не работает даже при заряженном
аккумуляторе , возможна неисправность стояночного тормоза .
Немедленно произведите осмотр автомобиля у любого
авторизованного дилера или в ремонтной мастерской To y o t a либо
в другой организации , имеющей соответствующую квалификацию
и оснащение .
Перед тем , как вручную снимать автомобиль со стояночного
тормоза
AVENSIS_OM_OM20C28R_(RR).book Page 611 Wednesday, February 25 , 2015 10:18 AM

6128-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

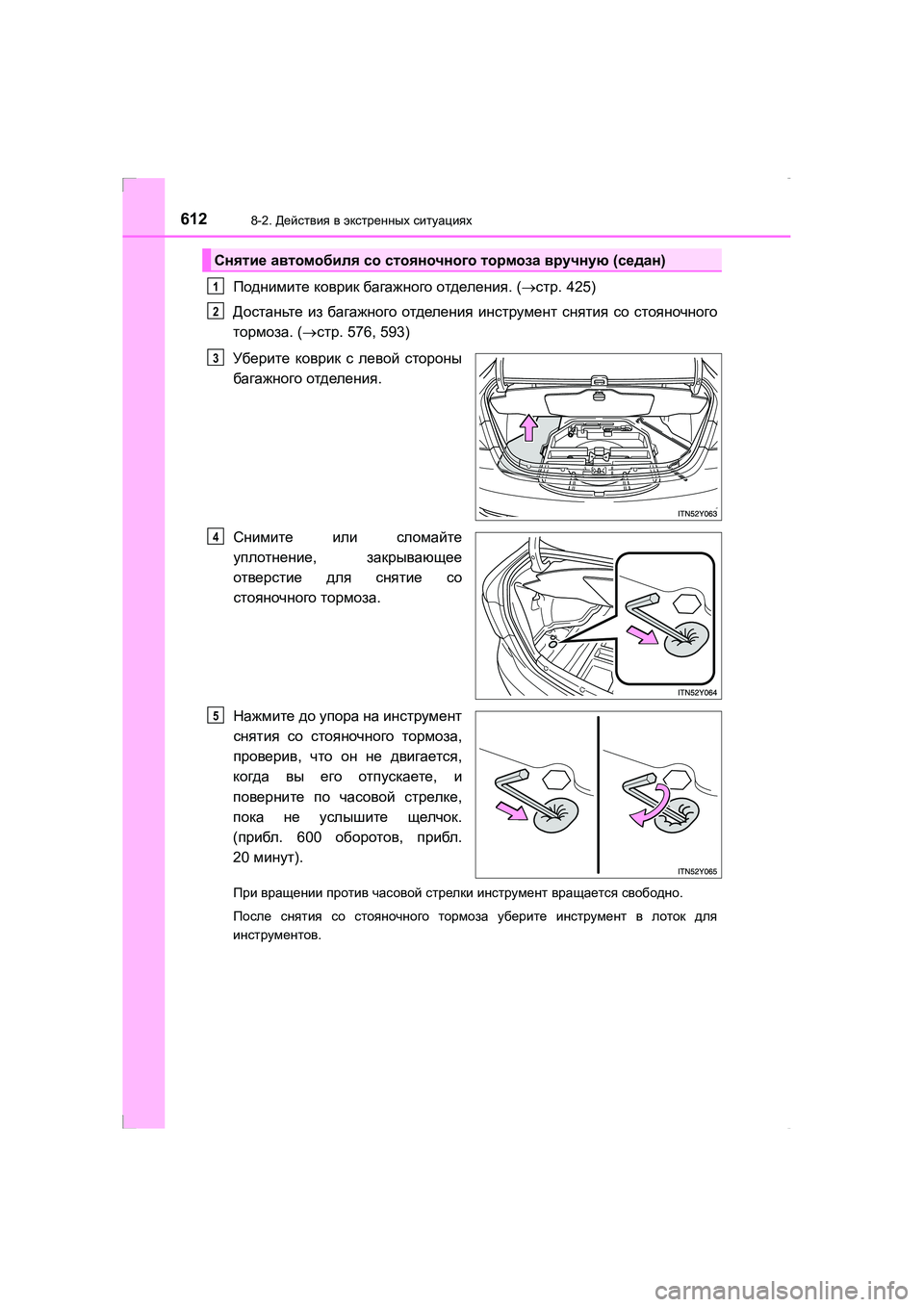

Поднимите коврик багажного отделения . (→ стр . 425)
Достаньте из багажного отделения инструмент снятия со стояночного
тормоза . (→ стр . 576, 593)
Уберите коврик с левой стороны
багажного отделения .
Снимите или сломайте
уплотнение , закрывающее
отверстие для снятие со
стояночного тормоза .
Нажмите до упора на инструмент
снятия со стояночного тормоза ,
проверив , что он не двигается ,
когда вы его отпускаете , и
поверните по часовой стрелке ,
пока не услышите щелчок .
( прибл . 600 оборотов , прибл .
20 минут ).
При вращении против часовой стрелки инструмент вращается свободно .
После снятия со стояночного тормоза уберите инструмент в лоток для
инструментов .
Снятие автомобиля со стояночного тормоза вручную (седан )
1
2
3
4
5
AVENSIS_OM_OM20C28R_(RR).book Page 612 Wednesday, February 25 , 2015 10:18 AM

6138-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

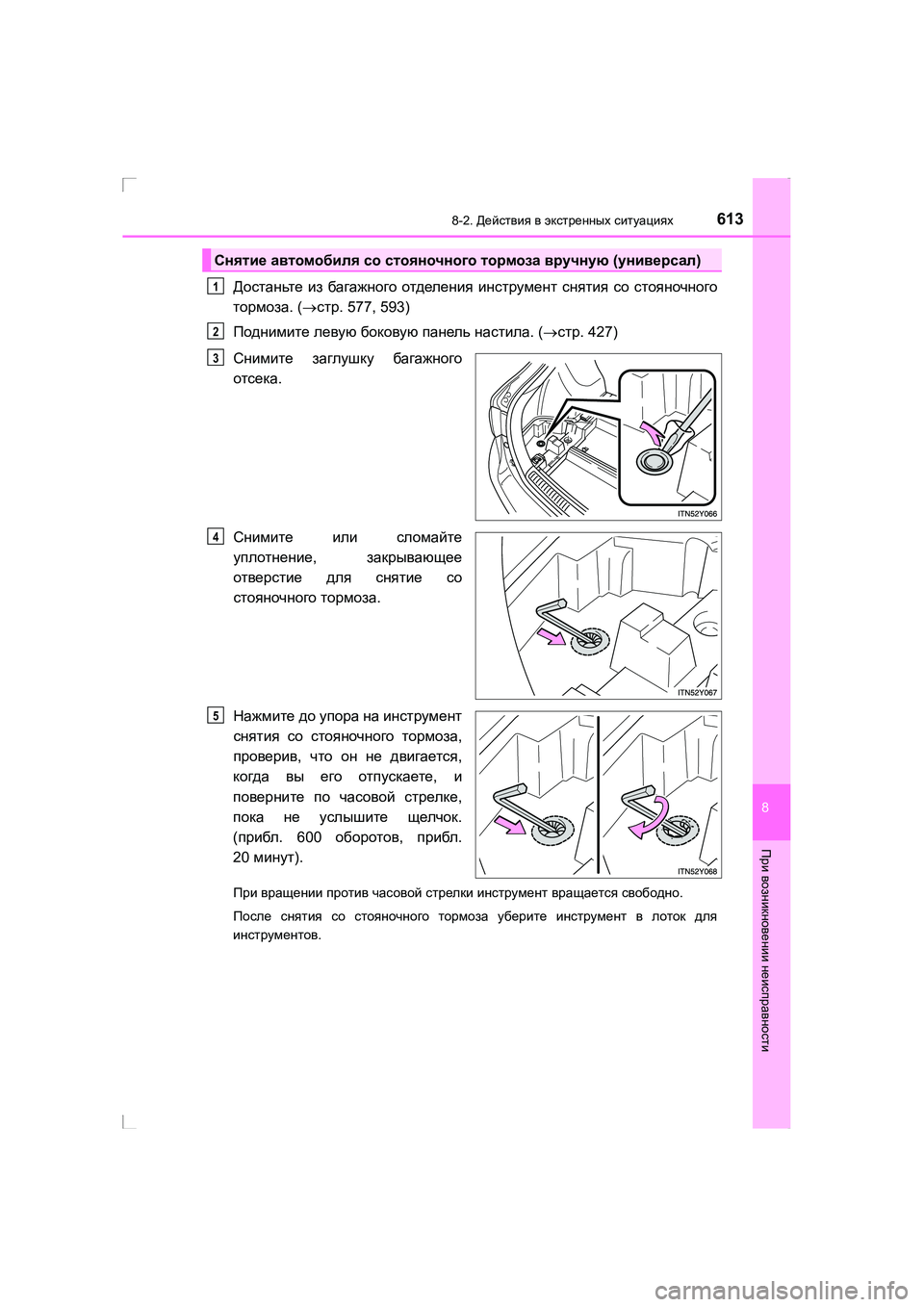

Достаньте из багажного отделения инструмент снятия со стояночного
тормоза . (→ стр . 577, 593)
Поднимите левую боковую панель настила . (→ стр . 427)
Снимите заглушку багажного
отсека .
Снимите или сломайте
уплотнение , закрывающее
отверстие для снятие со
стояночного тормоза .
Нажмите до упора на инструмент
снятия со стояночного тормоза ,
проверив , что он не двигается ,
когда вы его отпускаете , и
поверните по часовой стрелке ,
пока не услышите щелчок .
( прибл . 600 оборотов , прибл .
20 минут ).
При вращении против часовой стрелки инструмент вращается свободно .
После снятия со стояночного тормоза уберите инструмент в лоток для
инструментов .
Снятие автомобиля со стояночного тормоза вручную (универсал )
1
2
3
4
5
AVENSIS_OM_OM20C28R_(RR).book Page 613 Wednesday, February 25 , 2015 10:18 AM

6148-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

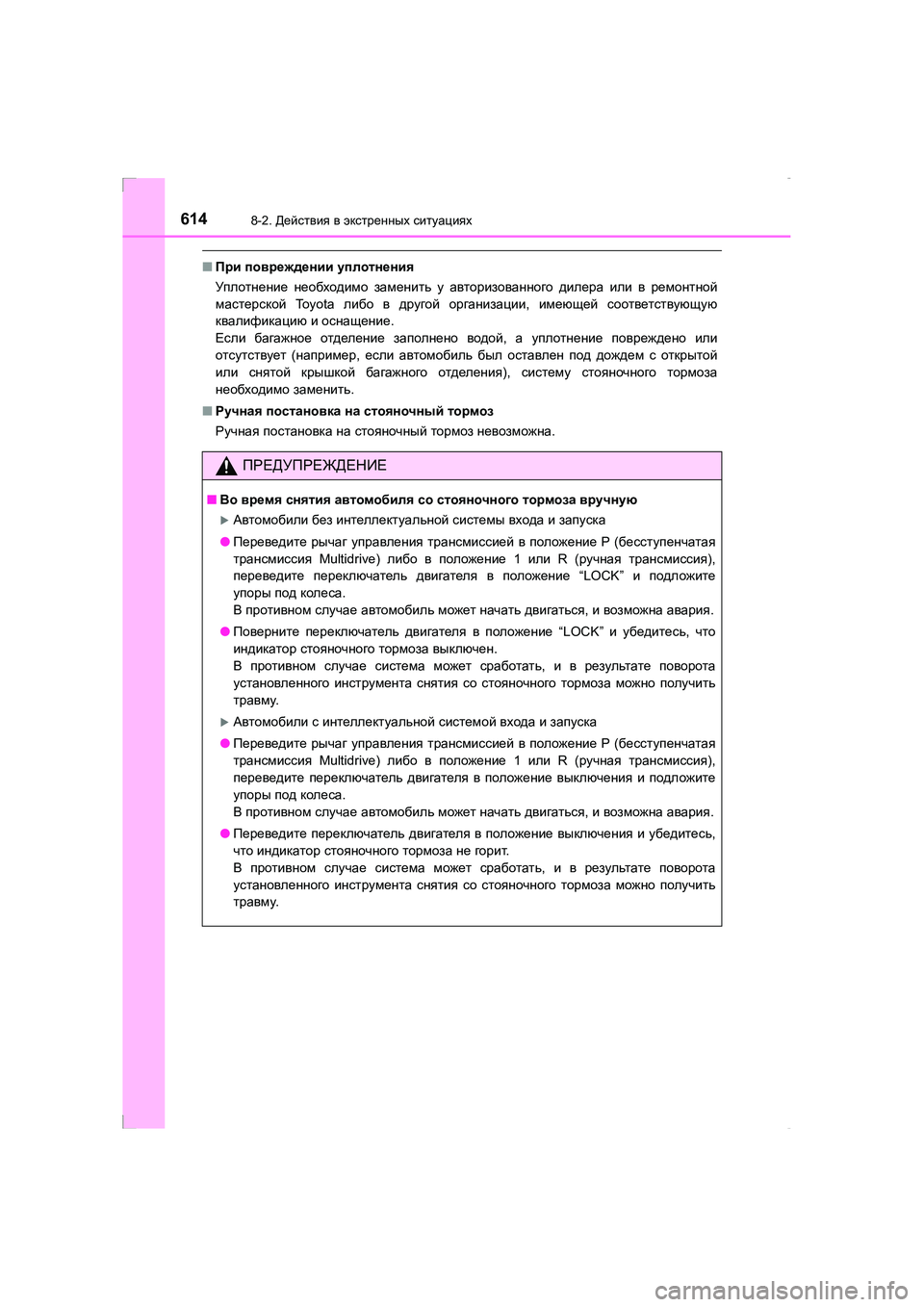

■ При повреждении уплотнения
Упл отнение необходимо заменить у авторизованного дилера или в ремонтной
мастерской To y o t a либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Если багажное отделение заполнено водой , а уплотнение повреждено или
отсутствует (например , если автомобиль был оставлен под дождем с открытой
или снятой крышкой багажного отделения ), систему стояночного тормоза
необходимо заменить .
■ Ручная постановка на стояночный тормоз
Ручная постановка на стояночный тормоз невозможна .
ПРЕДУПРЕЖДЕНИЕ
■Во время снятия автомобиля со стояночного тормоза вручную
XАвтомобили без интеллектуальной системы входа и запуска
● Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) либо в положение 1 или R ( ручная трансмиссия ),
переведите переключатель двигателя в положение “LOCK” и подложите
упоры под колеса .
В противном случае автомобиль может начать двигаться , и возможна авария .
● Поверните переключатель двигателя в положение “LOCK” и убедитесь , что
индикатор стояночного тормоза выключен .
В противном случае система может сработать , и в результате поворота
установленного инструмента снятия со стояночного тормоза можно получить
травму .
XАвтомобили с интеллектуальной системой входа и запуска
● Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) либо в положение 1 или R ( ручная трансмиссия ),
переведите переключатель двигателя в положение выключения и подложите
упоры под колеса .
В противном случае автомобиль может начать двигаться , и возможна авария .
● Переведите переключатель двигателя в положение выключения и убедитесь ,
что индикатор стояночного тормоза не горит .
В противном случае система может сработать , и в результате поворота
установленного инструмента снятия со стояночного тормоза можно получить
травму .
AVENSIS_OM_OM20C28R_(RR).book Page 614 Wednesday, February 25 , 2015 10:18 AM

6158-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

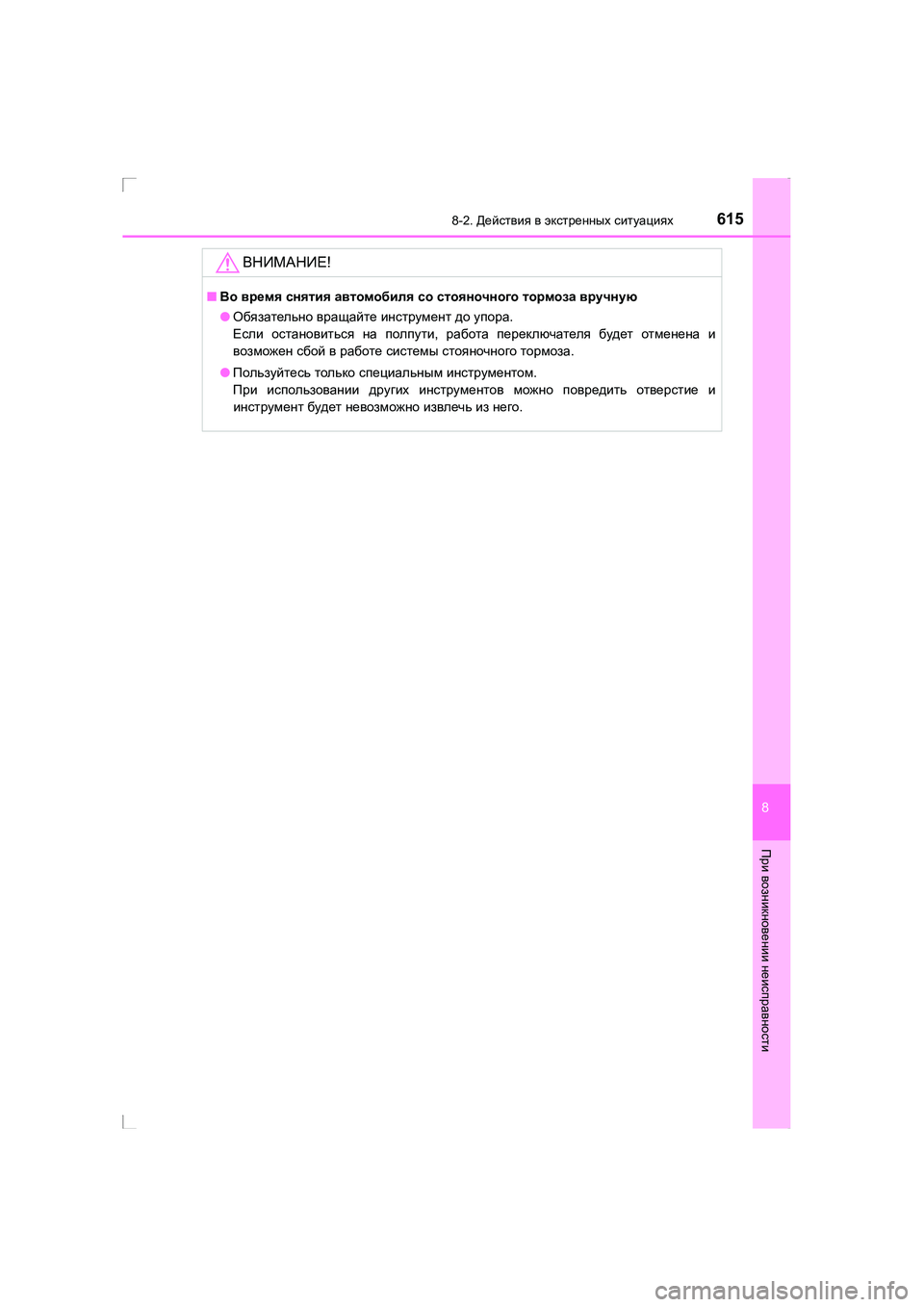

ВНИМАНИЕ!
■Во время снятия автомобиля со стояночного тормоза вручную
● Обязательно вращайте инструмент до упора .
Если остановиться на полпути , работа переключателя будет отменена и
возможен сбой в работе системы стояночного тормоза .
● Пользуйтесь только специальным инструментом .
При использовании других инструментов можно повредить отверстие и
инструмент будет невозможно извлечь из него .
AVENSIS_OM_OM20C28R_(RR).book Page 615 Wednesday, February 25 , 2015 10:18 AM

6168-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

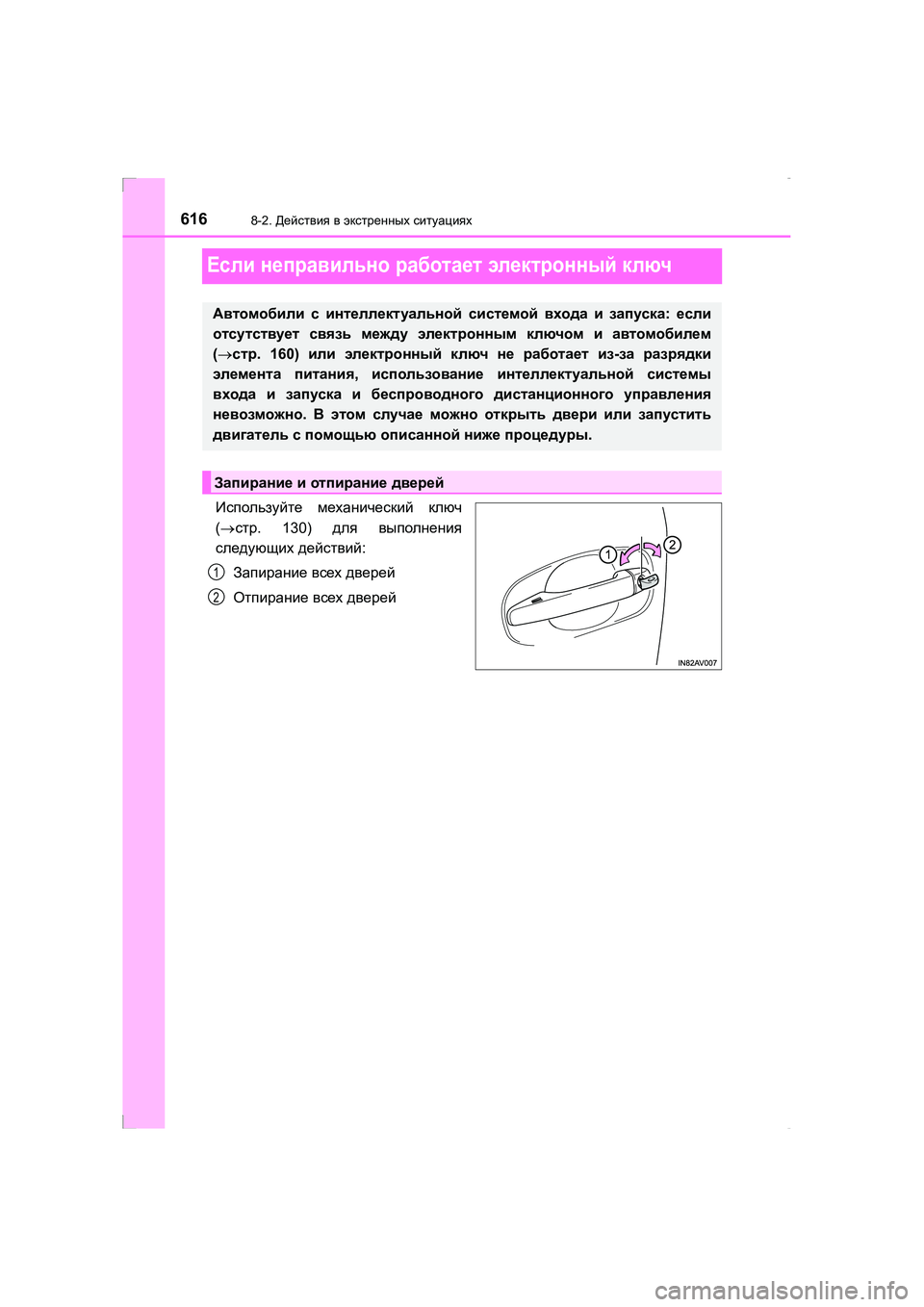

Если неправильно работает электронный ключ
Используйте механический ключ
( → стр . 130) для выполнения
следующих действий :
Запирание всех дверей
Отпирание всех дверей
Автомобили с интеллектуальной системой входа и запуска : если
отсутствует связь между электронным ключом и автомобилем
( → стр . 160) или электронный ключ не работает из -за разрядки
элемента питания , использование интеллектуальной системы
входа и запуска и беспроводного дистанционного управления
невозможно . В этом случае можно открыть двери или запустить
двигатель с помощью описанной ниже процедуры .
Запирание и отпирание дверей
1
2
