2016 TOYOTA AVENSIS Руково

5137-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

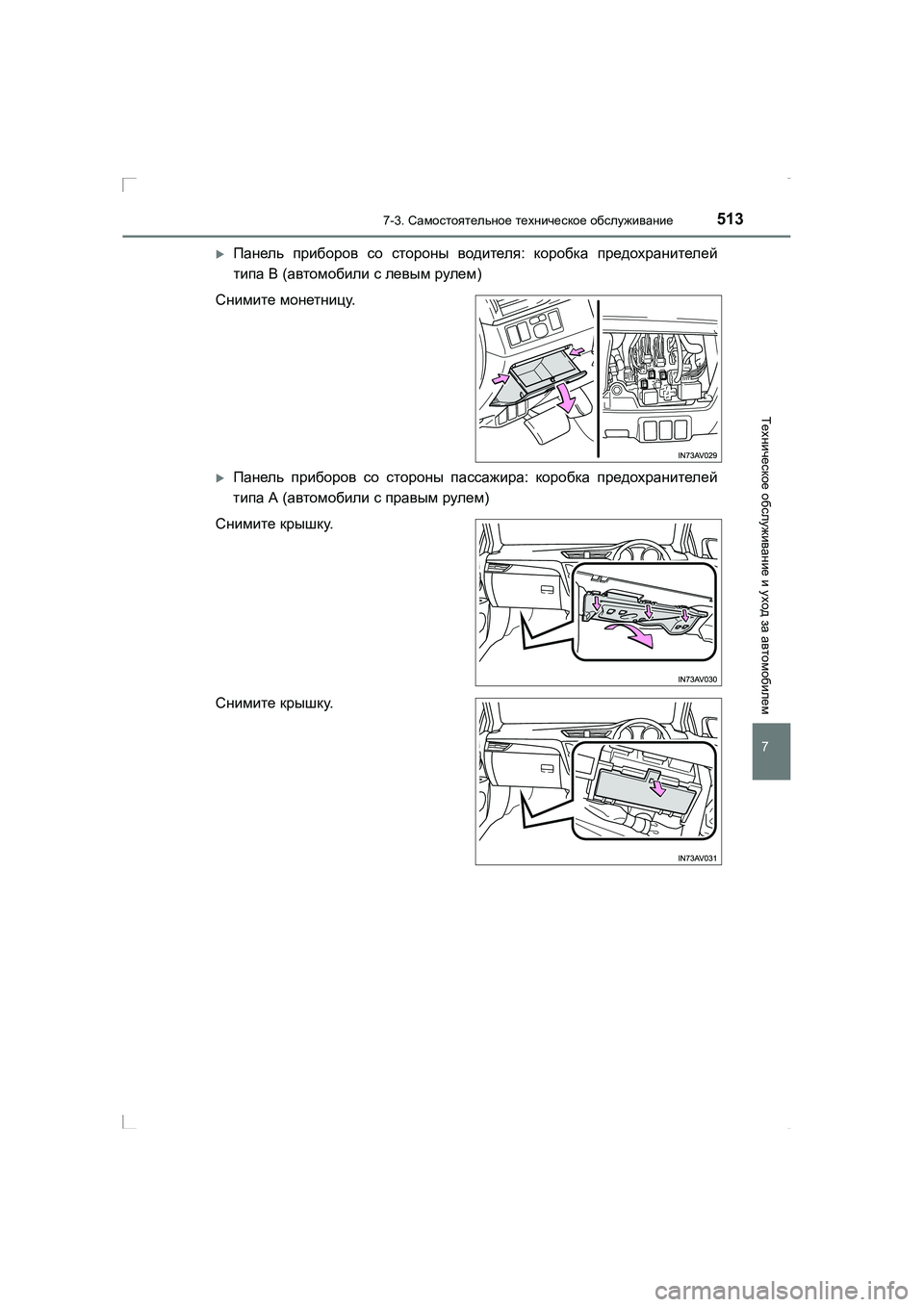

XПанель приборов со стороны водителя : коробка предохранителей
типа В (автомобили с левым рулем )
Снимите монетницу .
XПанель приборов со стороны пассажира : коробка предохранителей
типа A (автомобили с правым рулем )
Снимите крышку .
Снимите крышку .
AVENSIS_OM_OM20C28R_(RR).book Page 513 Wednesday, February 25 , 2015 10:18 AM

5147-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

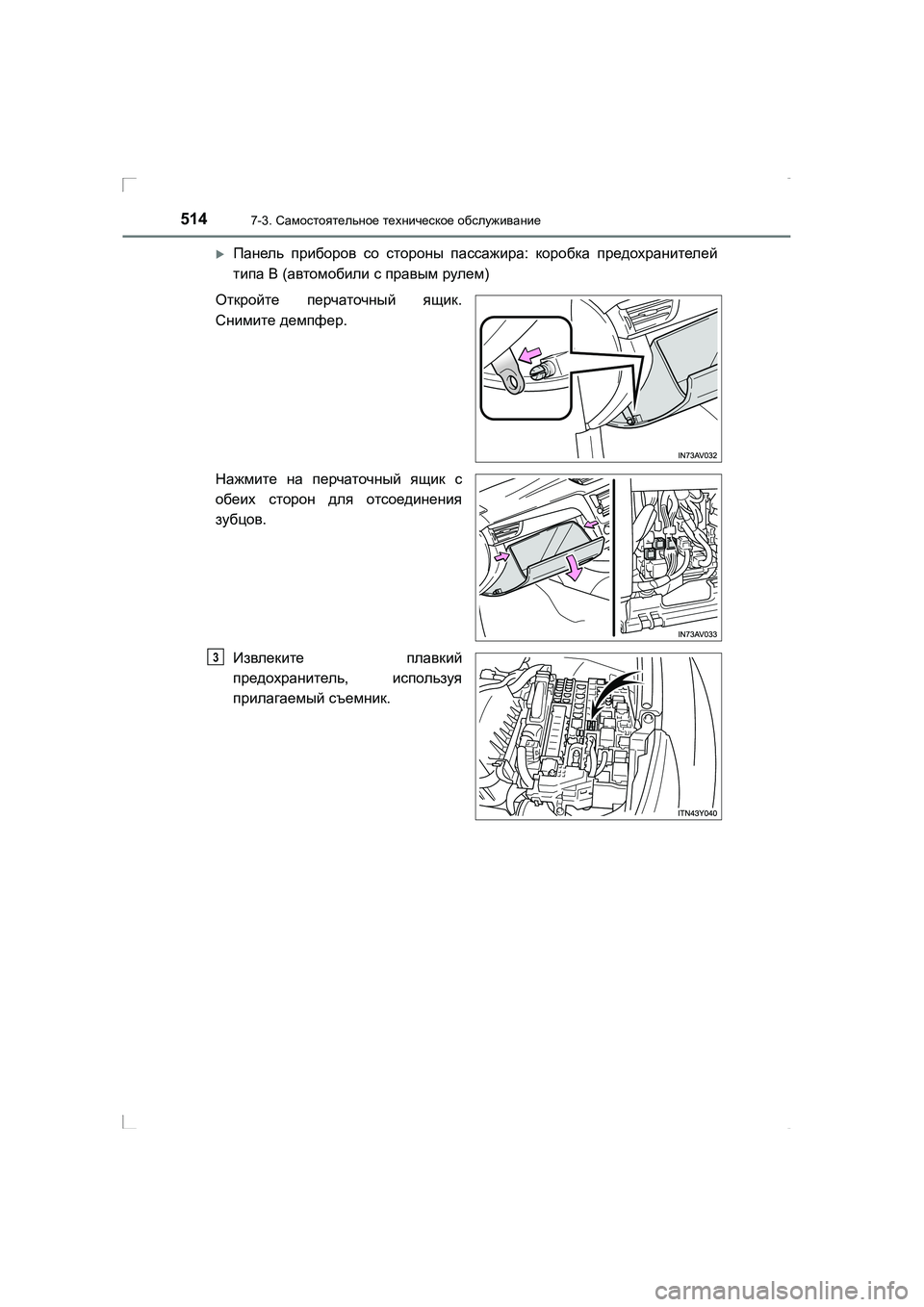

XПанель приборов со стороны пассажира : коробка предохранителей
типа В (автомобили с правым рулем )
Откройте перчаточный ящик .
Снимите демпфер .
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов .
Извлеките плавкий
предохранитель , используя
прилагаемый съемник .
3
AVENSIS_OM_OM20C28R_(RR).book Page 514 Wednesday, February 25 , 2015 10:18 AM

5157-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

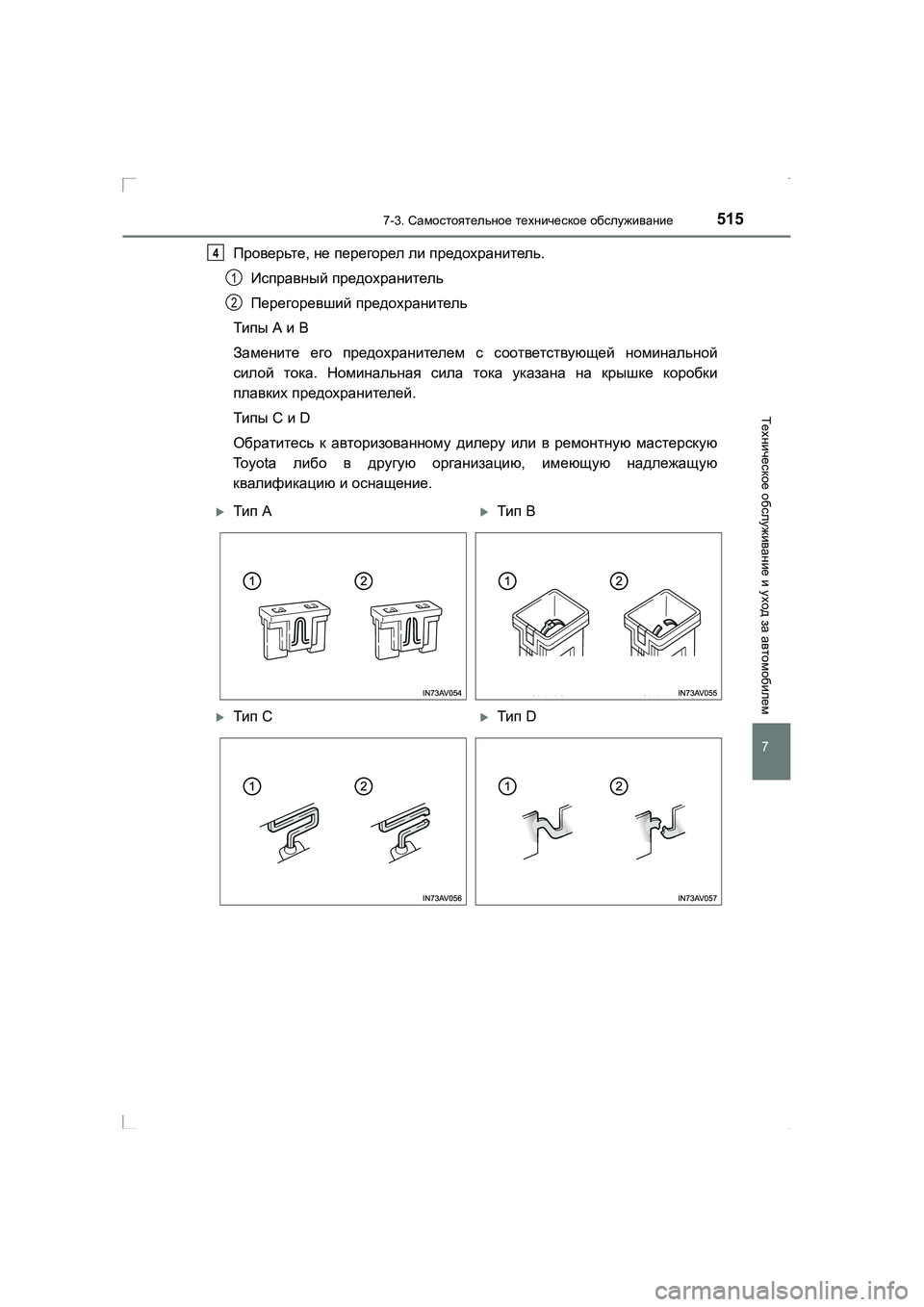

Проверьте , не перегорел ли предохранитель .
Исправный предохранитель
Перегоревший предохранитель
Типы A и B
Замените его предохранителем с соответствующей номинальной
силой тока . Номинальная сила тока указана на крышке коробки
плавких предохранителей .
Типы C и D
Обратитесь к авторизованному дилеру или в ремонтную мастерскую
Toyota либо в другую организацию , имеющую надлежащую
квалификацию и оснащение .4
1
2
XТип AXТип B
XТип СXТип D
AVENSIS_OM_OM20C28R_(RR).book Page 515 Wednesday, February 25 , 2015 10:18 AM

5167-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

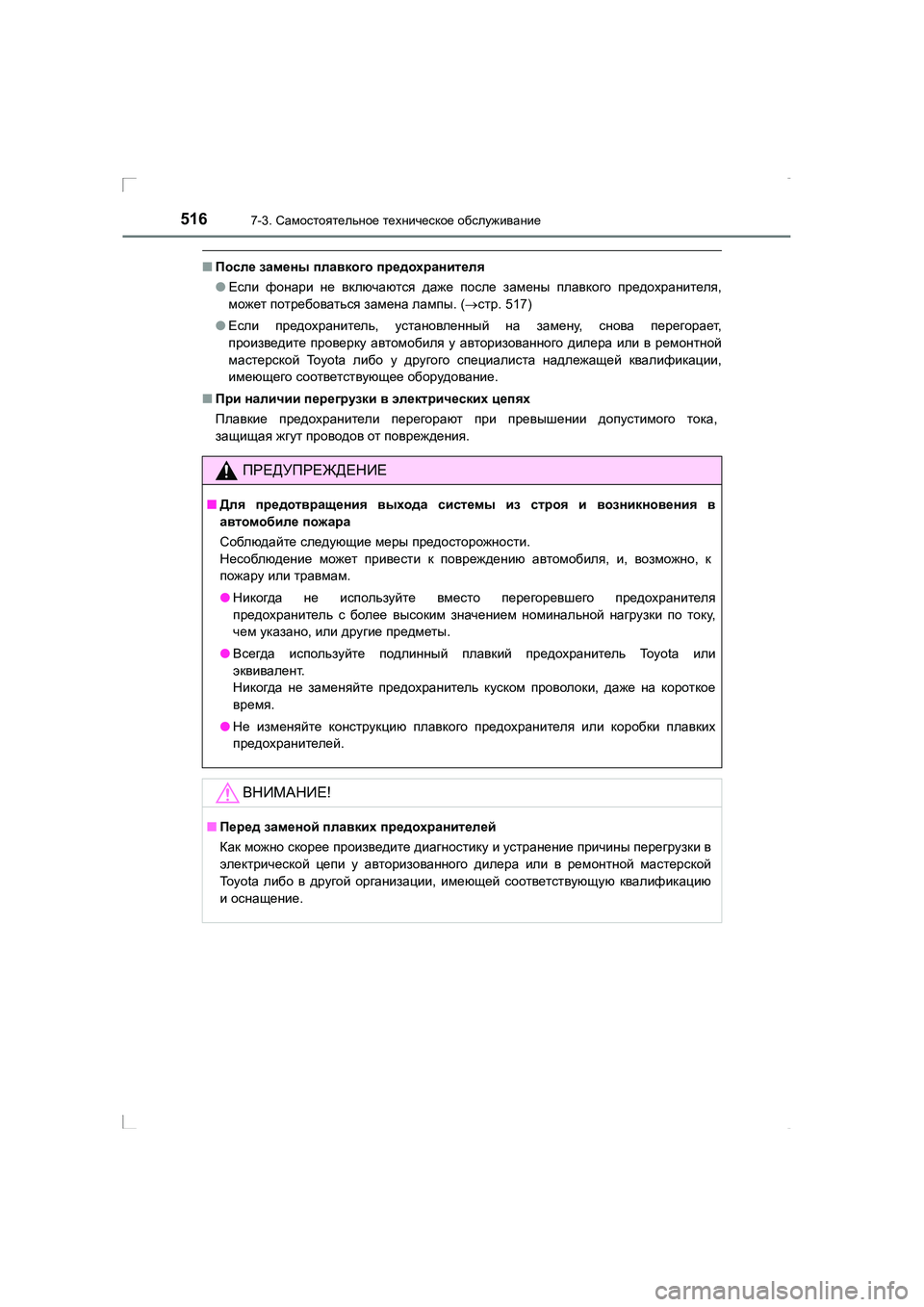

■ После замены плавкого предохранителя
● Если фонари не включаются даже после замены плавкого предохранителя ,
может потребоваться замена лампы . (→ стр . 517)
● Если предохранитель , установленный на замену , снова перегорает ,
произведите проверку автомобиля у авторизованного дилера или в ремонтной
мастерской To y o t a либо у другого специалиста надлежащей квалификации ,
имеющего соответствующее оборудование .
■ При наличии перегрузки в электрических цепях
Плавкие предохранители перегорают при превышении допустимого тока ,
защищая жгут проводов от повреждения .
ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения выхода системы из строя и возникновения в
автомобиле пожара
Соблюдайте следующие меры предосторожности .
Несоблюдение может привести к повреждению автомобиля , и, возможно , к
пожару или травмам .
● Никогда не используйте вместо перегоревшего предохранителя
предохранитель с более высоким значением номинальной нагрузки по току ,
чем указано , или другие предметы .
● Всегда используйте подлинный плавкий предохранитель To y o t a или
эквивалент .
Никогда не заменяйте предохранитель куском проволоки , даже на короткое
время .
● Не изменяйте конструкцию плавкого предохранителя или коробки плавких
предохранителей .
ВНИМАНИЕ!
■Перед заменой плавких предохранителей
Как можно скорее произведите диагностику и устранение причины перегрузки в
электрической цепи у авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей соответствующую квалификацию
и оснащение .
AVENSIS_OM_OM20C28R_(RR).book Page 516 Wednesday, February 25 , 2015 10:18 AM

5177-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

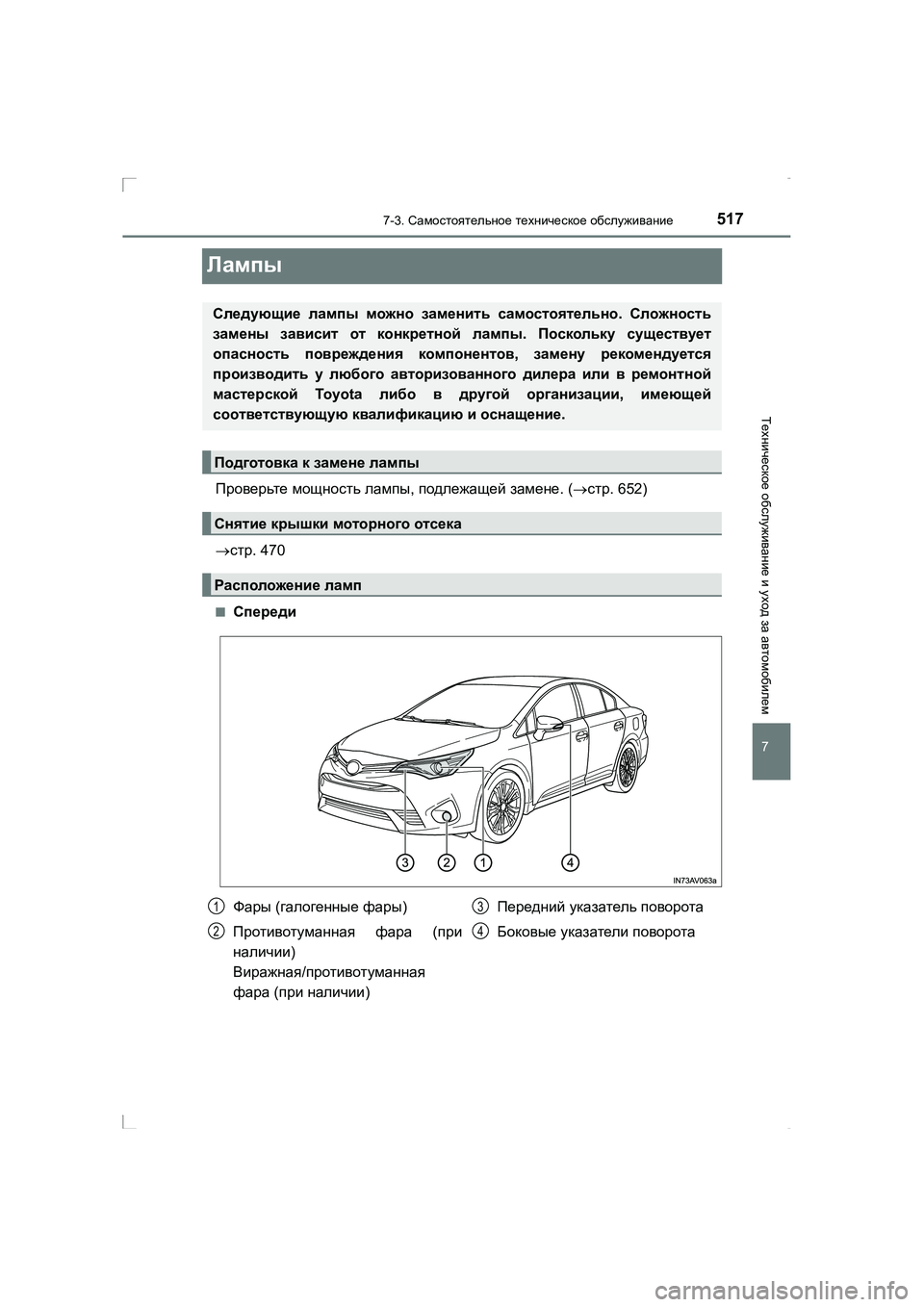

Лампы
Проверьте мощность лампы , подлежащей замене . (→ стр . 652)
→ стр . 470
■Спереди
Следующие лампы можно заменить самостоятельно . Сложность
замены зависит от конкретной лампы . Поскольку существует
опасность повреждения компонентов , замену рекомендуется
производить у любого авторизованного дилера или в ремонтной
мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Подготовка к замене лампы
Снятие крышки моторного отсека
Расположение ламп
Фары (галогенные фары )
Противотуманная фара (при
наличии )
Виражная /противотуманная
фара (при наличии ) Передний
указатель поворота
Боковые указатели поворота1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 517 Wednesday, February 25 , 2015 10:18 AM

5187-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR) ■

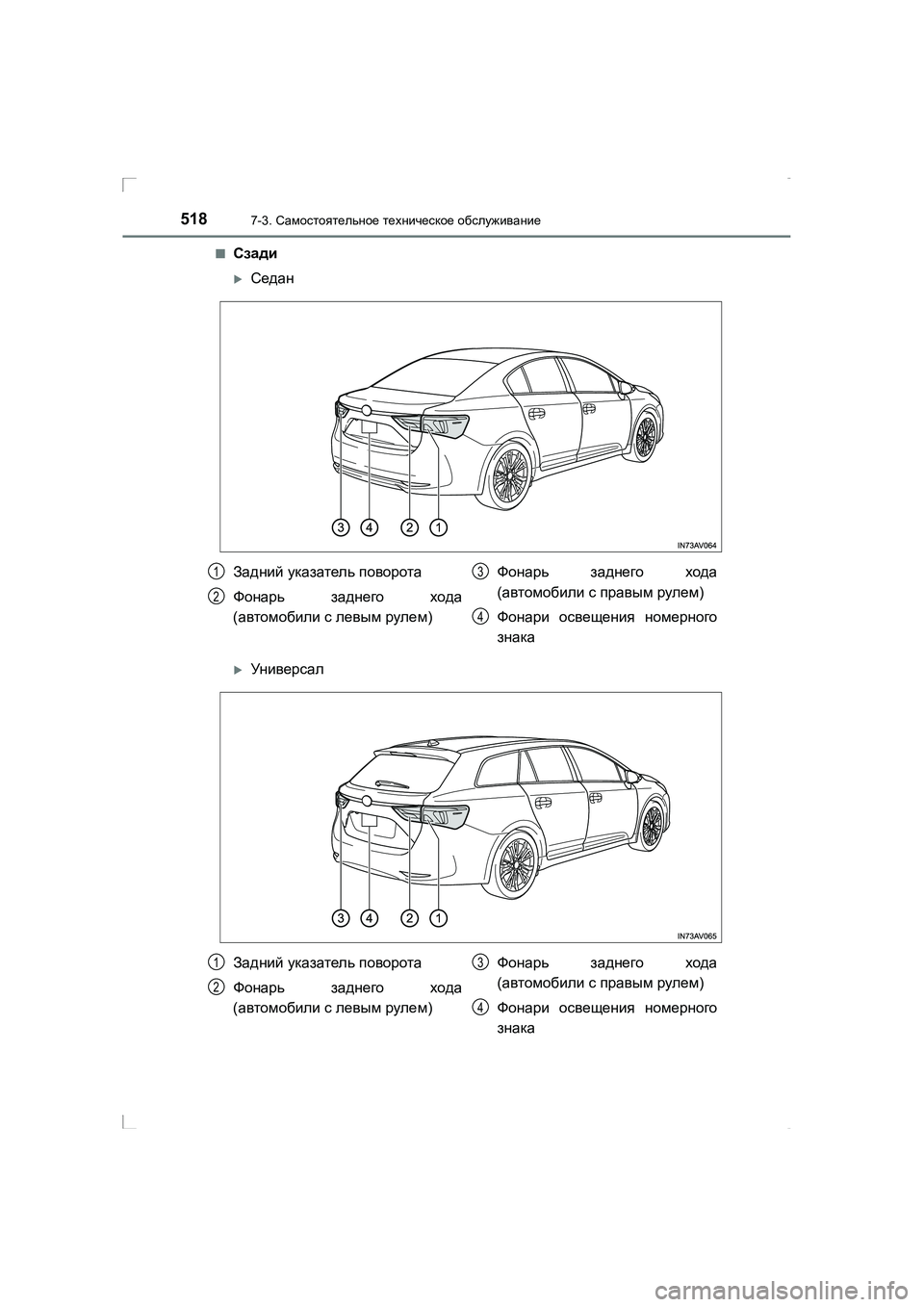

Сзади
XСедан
XУниверсал
Задний
указатель поворота
Фонарь заднего хода
( автомобили с левым рулем ) Фонарь
заднего хода
( автомобили с правым рулем )
Фонари освещения номерного
знака1
2
3
4
Задний указатель поворота
Фонарь заднего хода
( автомобили с левым рулем ) Фонарь
заднего хода
( автомобили с правым рулем )
Фонари освещения номерного
знака1
2
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 518 Wednesday, February 25 , 2015 10:18 AM

5197-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

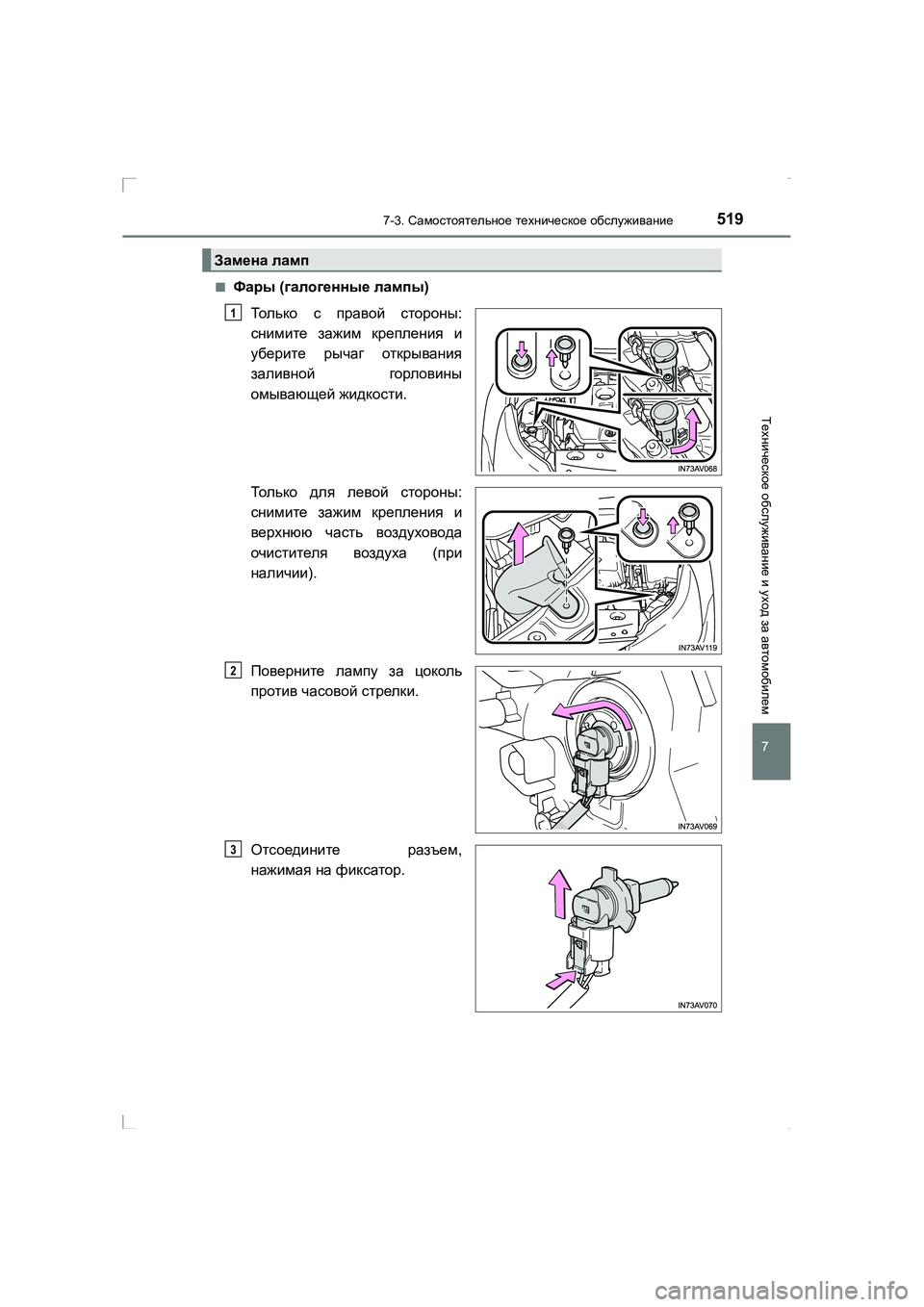

■Фары (галогенные лампы )
То л ь к о с правой стороны :
снимите зажим крепления и
уберите рычаг открывания
заливной горловины
омывающей жидкости .
То л ь к о для левой стороны :
снимите зажим крепления и
верхнюю часть воздуховода
очистителя воздуха (при
наличии ).
Поверните лампу за цоколь
против часовой стрелки .
Отсоедините разъем,
нажимая на фиксатор .
Замена ламп
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 519 Wednesday, February 25 , 2015 10:18 AM

5207-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

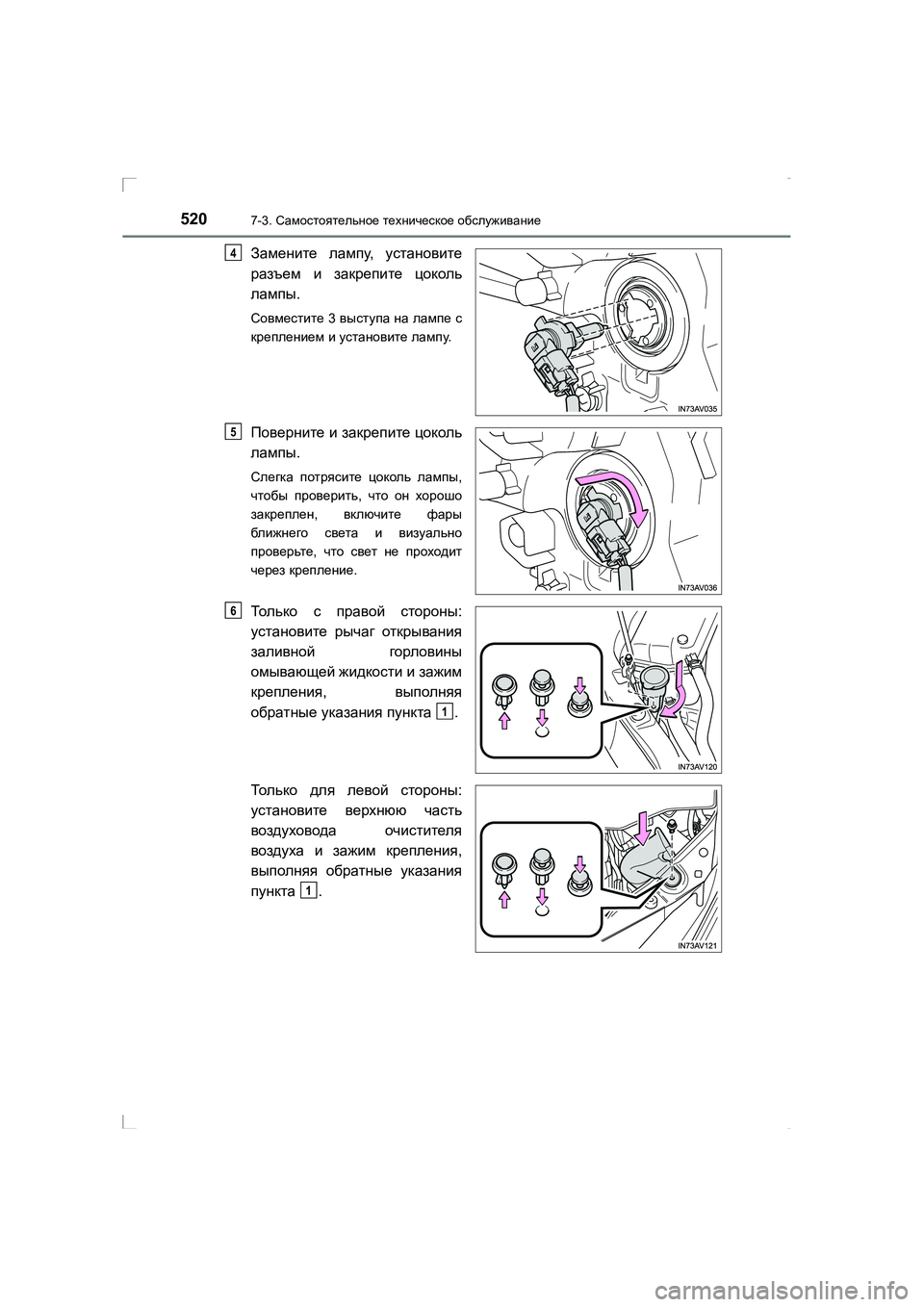

Замените лампу , установите
разъем и закрепите цоколь
лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните и закрепите цоколь
лампы .
Слегка потрясите цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите фары
ближнего света и визуально
проверьте , что свет не проходит
через крепление .
То л ь к о с правой стороны :
установите рычаг открывания
заливной горловины
омывающей жидкости и зажим
крепления , выполняя
обратные указания пункта .
То л ь к о для левой стороны :
установите верхнюю часть
воздуховода очистителя
воздуха и зажим крепления ,
выполняя обратные указания
пункта .
4
5
6
1
1
