2016 TOYOTA AVENSIS Руково

5297-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

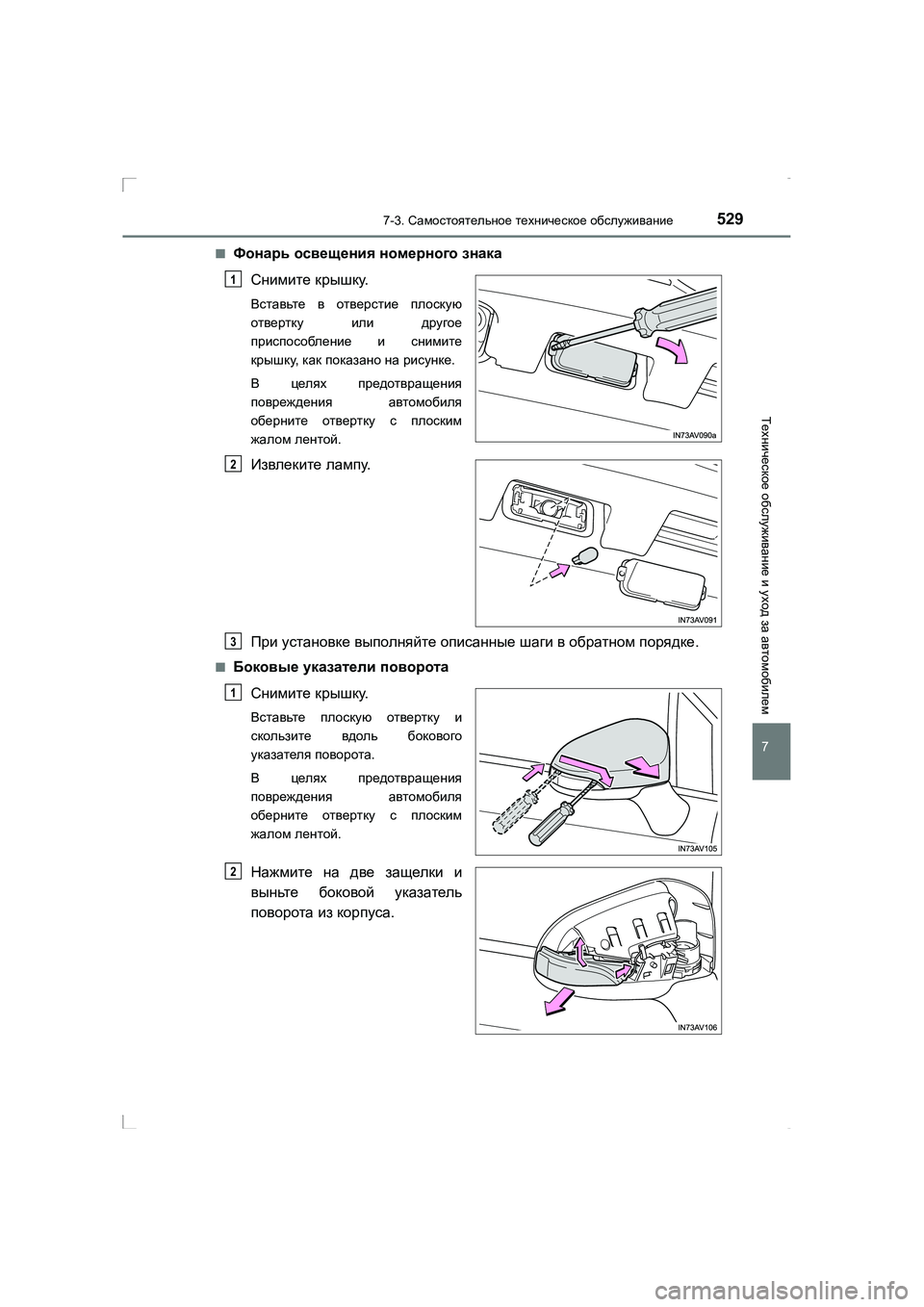

■Фонарь освещения номерного знака
Снимите крышку .
Вставьте в отверстие плоскую
отвертку или другое
приспособление и снимите
крышку , как показано на рисунке .
В целях предотвращения
повреждения автомобиля
оберните отвертку с плоским
жалом лентой .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
■Боковые указатели поворота
Снимите крышку .
Вставьте плоскую отвертку и
скользите вдоль бокового
указателя поворота .
В целях предотвращения
повреждения автомобиля
оберните отвертку с плоским
жалом лентой .
Нажмите на две защелки и
выньте боковой указатель
поворота из корпуса .
1
2
3
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 529 Wednesday, February 25 , 2015 10:18 AM

5307-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

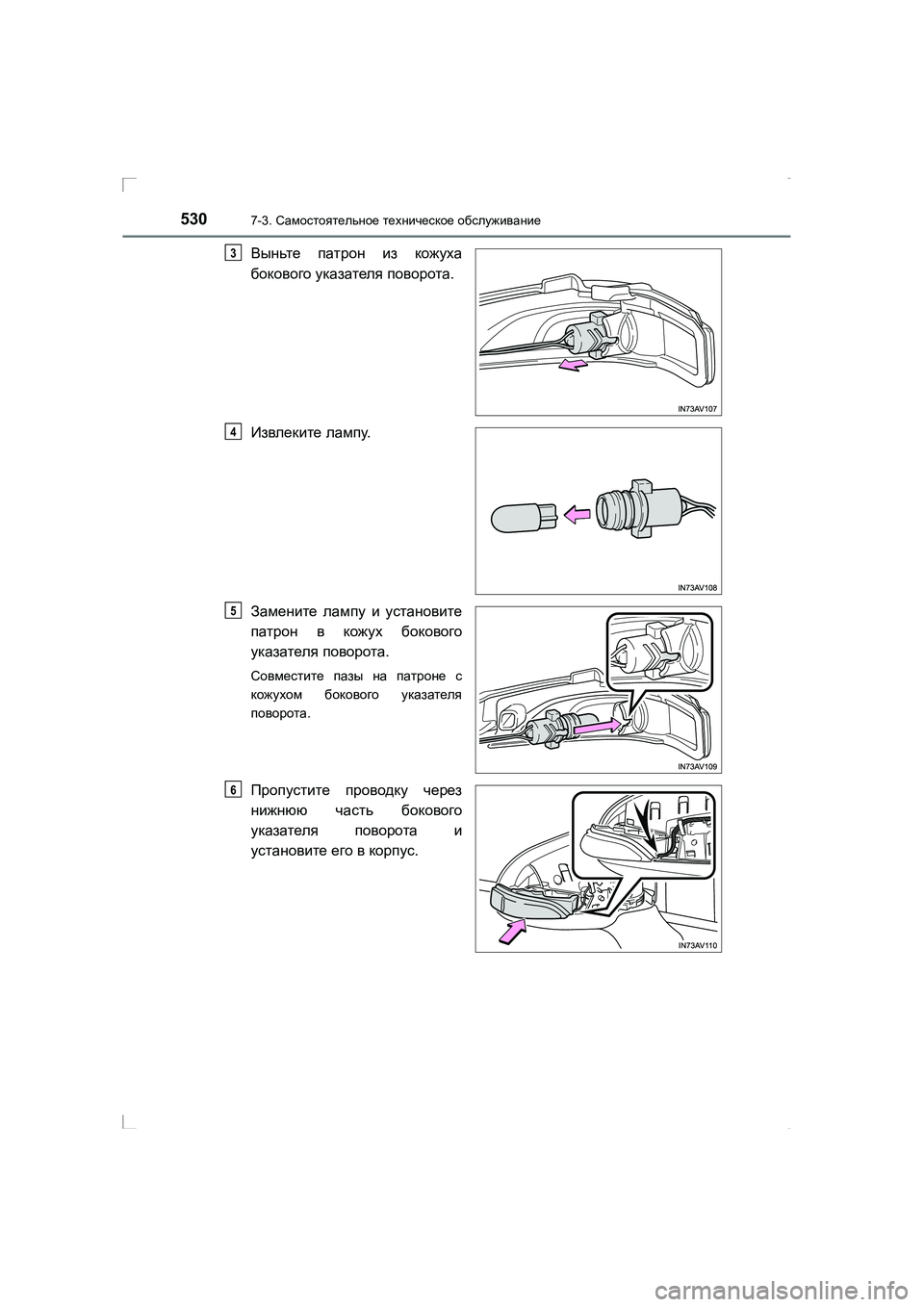

Выньте патрон из кожуха
бокового указателя поворота .
Извлеките лампу .
Замените лампу и установите
патрон в кожух бокового
указателя поворота .
Совместите пазы на патроне с
кожухом бокового указателя
поворота .
Пропустите проводку через
нижнюю часть бокового
указателя поворота и
установите его в корпус .
3
4
5
6
AVENSIS_OM_OM20C28R_(RR).book Page 530 Wednesday, February 25 , 2015 10:18 AM

5317-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
Совместите шесть выступов и
установите крышку .
После щелчка проверьте , что
крышка надежно установлена .
■
Замена перечисленных ниже ламп
Если перегорела какая -либо из ламп , перечисленных ниже , для ее
замены обратитесь к авторизованному дилеру или в ремонтную
мастерскую Toyota либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
● Фары (светодиодного типа )
● Передние габаритные огни /дневные ходовые огни
● Задний противотуманный фонарь
● Стоп -сигналы
● Задние габаритные фонари
● Верхний стоп -сигнал
7
AVENSIS_OM_OM20C28R_(RR).book Page 531 Wednesday, February 25 , 2015 10:18 AM

5327-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

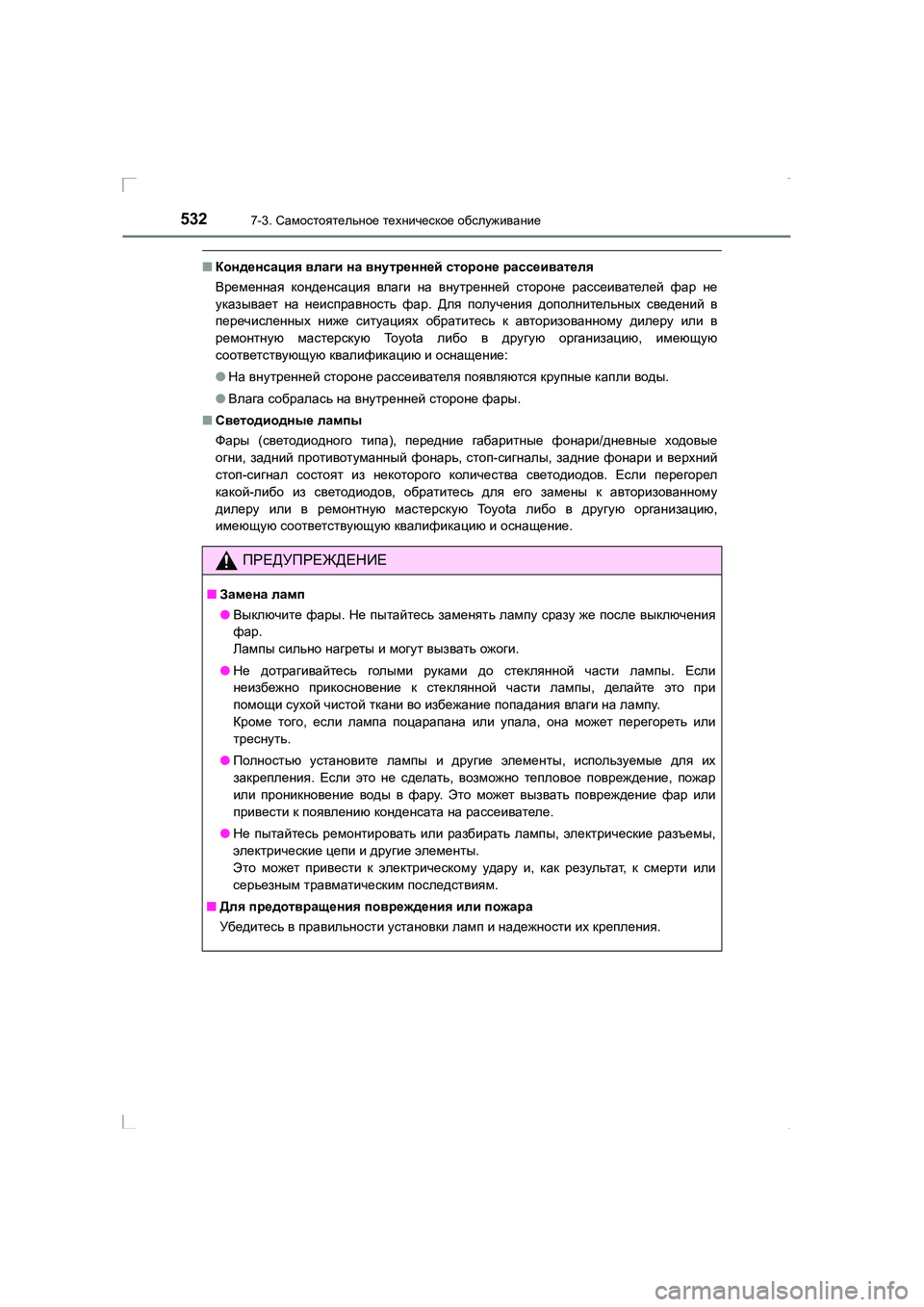

■ Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателей фар не
указывает на неисправность фар . Для получения дополнительных сведений в
перечисленных ниже ситуациях обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение :
● На внутренней стороне рассеивателя появляются крупные капли воды .
● Влага собралась на внутренней стороне фары .
■ Светодиодные лампы
Фары (светодиодного типа ), передние габаритные фонари /дневные ходовые
огни , задний противотуманный фонарь , стоп -сигналы , задние фонари и верхний
стоп -сигнал состоят из некоторого количества светодиодов . Если перегорел
какой -либо из светодиодов , обратитесь для его замены к авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
ПРЕДУПРЕЖДЕНИЕ
■Замена ламп
● Выключите фары . Не пытайтесь заменять лампу сразу же после выключения
фар .
Лампы сильно нагреты и могут вызвать ожоги .
● Не дотрагивайтесь голыми руками до стеклянной части лампы . Если
неизбежно прикосновение к стеклянной части лампы , делайте это при
помощи сухой чистой ткани во избежание попадания влаги на лампу .
Кроме того , если лампа поцарапана или упала , она может перегореть или
треснуть .
● Полностью установите лампы и другие элементы , используемые для их
закрепления . Если это не сделать , возможно тепловое повреждение , пожар
или проникновение воды в фару . Это может вызвать повреждение фар или
привести к появлению конденсата на рассеивателе .
● Не пытайтесь ремонтировать или разбирать лампы , электрические разъемы ,
электрические цепи и другие элементы .
Это может привести к электрическому удару и , как результат , к смерти или
серьезным травматическим последствиям .
■ Для предотвращения повреждения или пожара
Убедитесь в правильности установки ламп и надежности их крепления .
AVENSIS_OM_OM20C28R_(RR).book Page 532 Wednesday, February 25 , 2015 10:18 AM

533
8

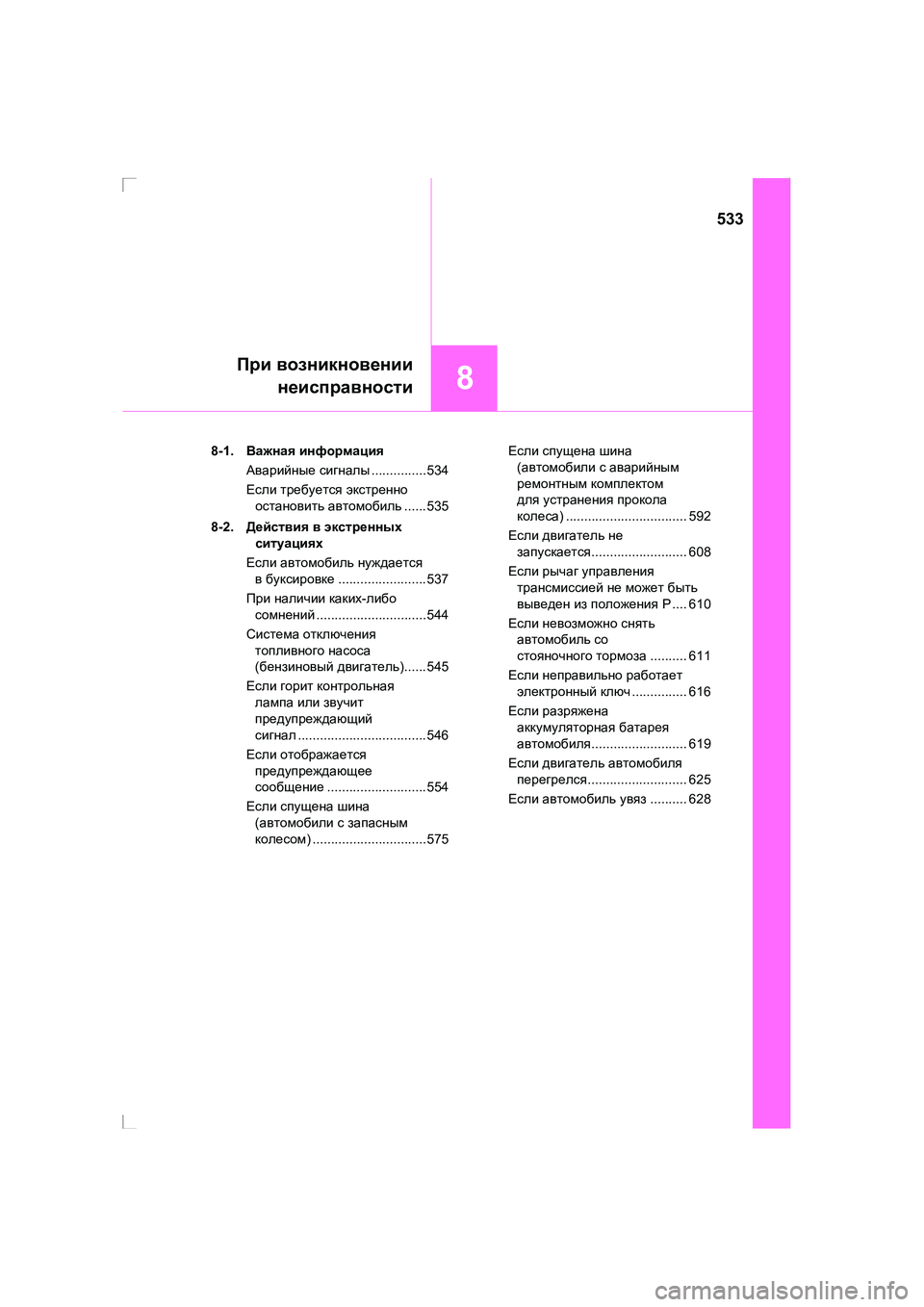

При возникновении
неисправности
AVENSIS_OM_OM20C28R_(RR) 8-1.
Важная информация
Аварийные сигналы ...............534
Если требуется экстренно
остановить автомобиль ...... 535
8-2. Действия в экстренных
ситуациях
Если автомобиль нуждается
в буксировке ........................ 537
При наличии каких -либо
сомнений ..............................544
Система отключения
топливного насоса
( бензиновый двигатель )...... 545
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 546
Если отображается
предупреждающее
сообщение ........................... 554
Если спущена шина
( автомобили с запасным
колесом ) ...............................575 Если
спущена шина
( автомобили с аварийным
ремонтным комплектом
для устранения прокола
колеса ) ................................. 592
Если двигатель не
запускается .......................... 608
Если рычаг управления
трансмиссией не может быть
выведен из положения P .... 610
Если невозможно снять
автомобиль со
стояночного тормоза .......... 611
Если неправильно работает
электронный ключ ............... 616
Если разряжена
аккумуляторная батарея
автомобиля .......................... 619
Если двигатель автомобиля
перегрелся ........................... 625
Если автомобиль увяз .......... 628
AVENSIS_OM_OM20C28R_(RR).book Page 533 Wednesday, February 25 , 2015 10:18 AM

5348-1. Важная информация
AVENSIS_OM_OM20C28R_(RR)

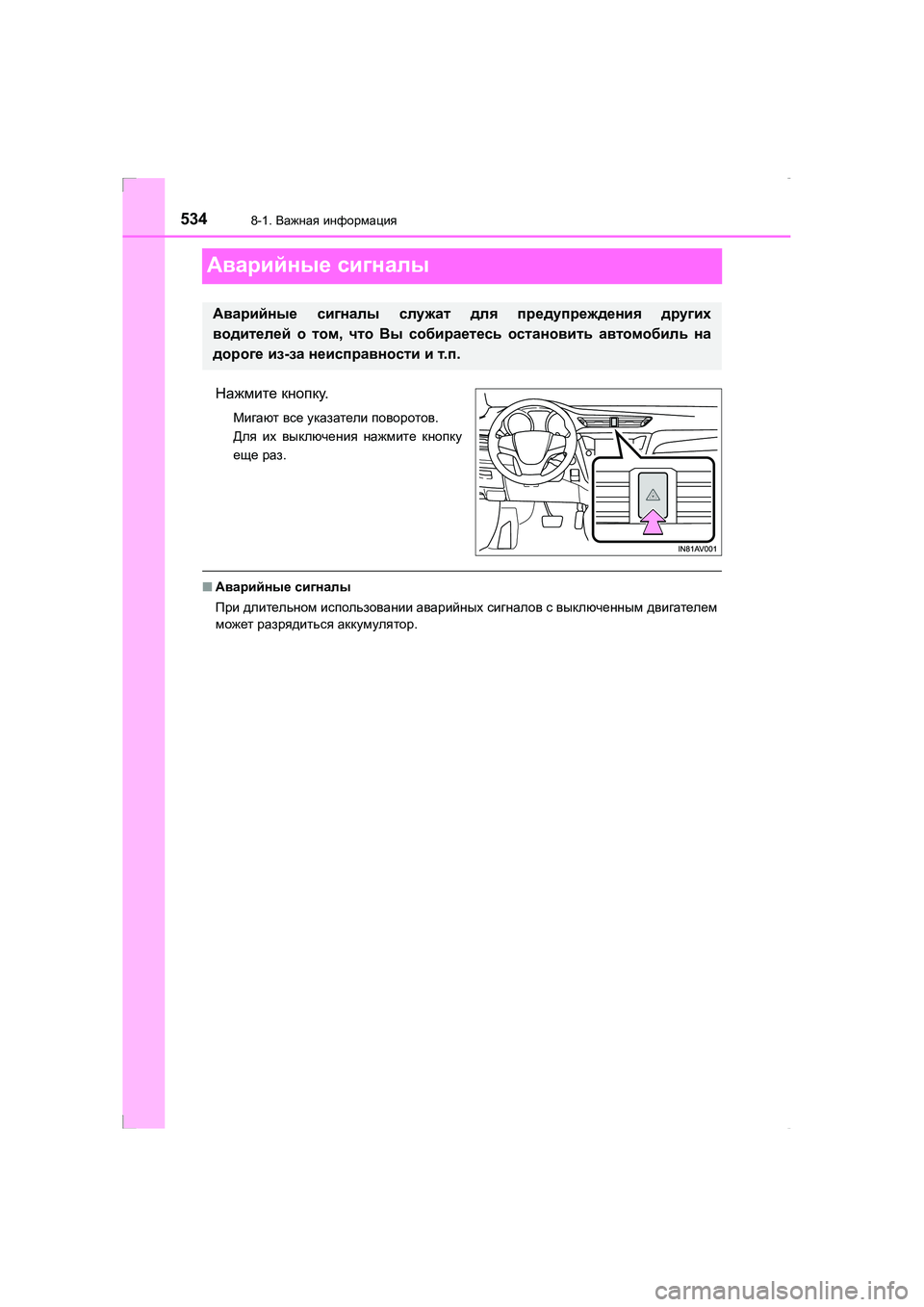

Аварийные сигналы
Нажмите кнопку .
Мигают все указатели поворотов .
Для их выключения нажмите кнопку
еще раз .
■Аварийные сигналы
При длительном использовании аварийных сигналов с выключенным двигателем
может разрядиться аккумулятор .
Аварийные сигналы служат для предупреждения других
водителей о том , что Вы собираетесь остановить автомобиль на
дороге из -за неисправности и т .п .
AVENSIS_OM_OM20C28R_(RR).book Page 534 Wednesday, February 25 , 2015 10:18 AM

5358-1. Важная информация
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

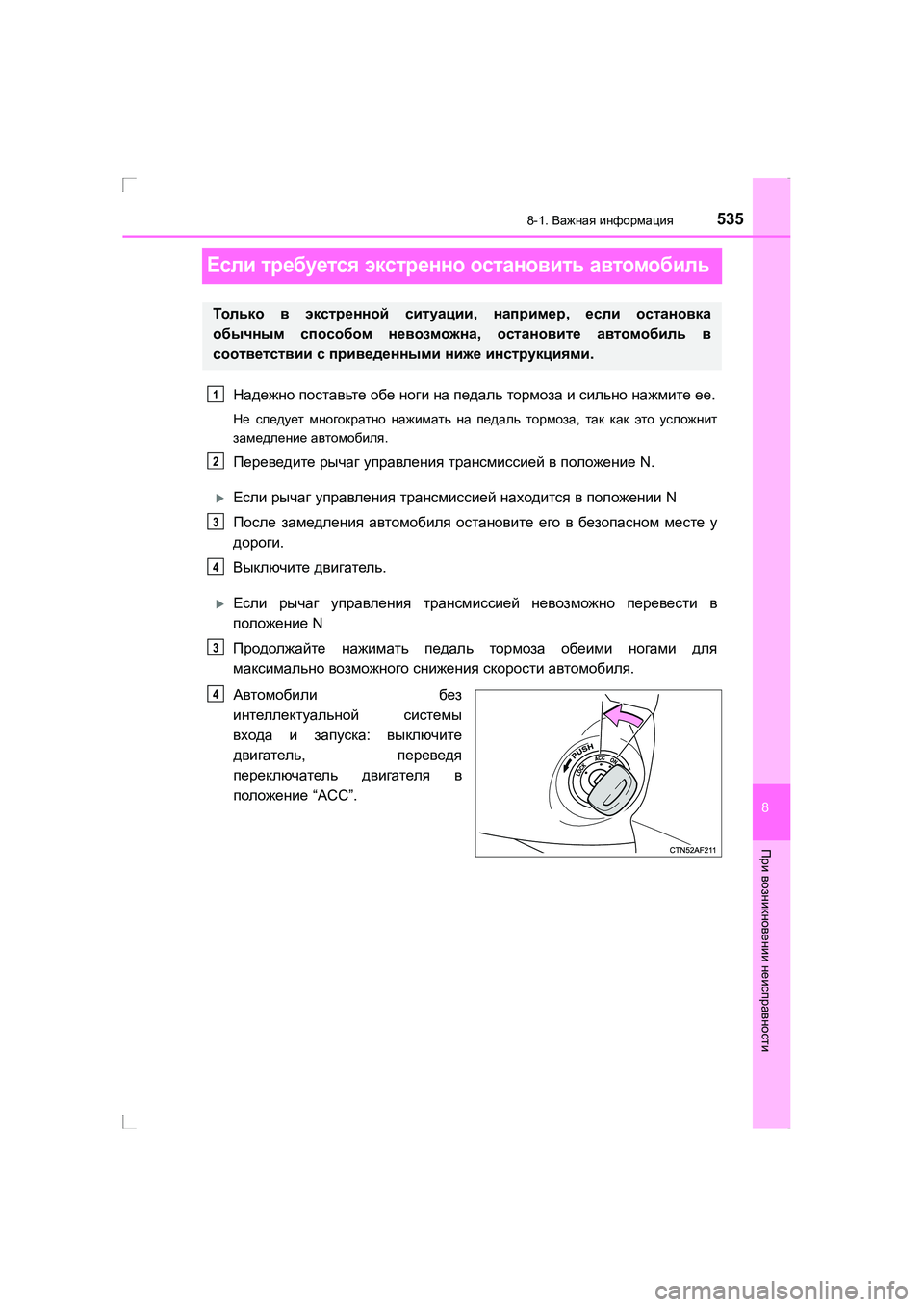

Если требуется экстренно остановить автомобиль
Надежно поставьте обе ноги на педаль тормоза и сильно нажмите ее .
Не следует многократно нажимать на педаль тормоза , так как это усложнит
замедление автомобиля .
Переведите рычаг управления трансмиссией в положение N.
XЕсли рычаг управления трансмиссией находится в положении N
После замедления автомобиля остановите его в безопасном месте у
дороги .
Выключите двигатель .
XЕсли рычаг управления трансмиссией невозможно перевести в
положение N
Продолжайте нажимать педаль тормоза обеими ногами для
максимально возможного снижения скорости автомобиля .
Автомобили без
интеллектуальной системы
входа и запуска : выключите
двигатель , переведя
переключатель двигателя в
положение “ACC”.
Тол ь к о в экстренной ситуации , например , если остановка
обычным способом невозможна , остановите автомобиль в
соответствии с приведенными ниже инструкциями .
1
2
3
4
3
4
AVENSIS_OM_OM20C28R_(RR).book Page 535 Wednesday, February 25 , 2015 10:18 AM

5368-1. Важная информация
AVENSIS_OM_OM20C28R_(RR)

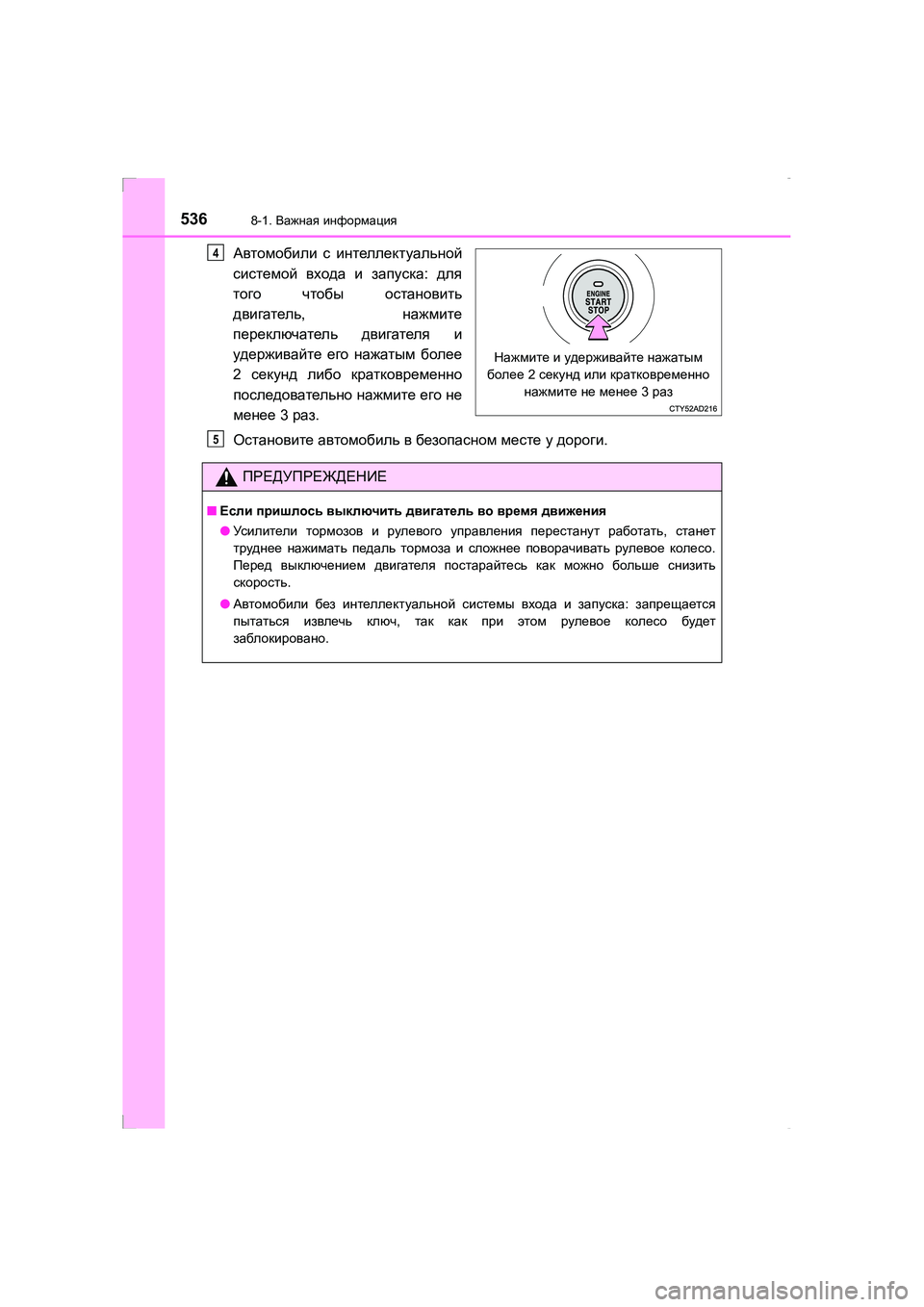

Автомобили с интеллектуальной
системой входа и запуска : для
того чтобы остановить
двигатель , нажмите
переключатель двигателя и
удерживайте его нажатым более
2 секунд либо кратковременно
последовательно нажмите его не
менее 3 раз .
Остановите автомобиль в безопасном месте у дороги .
Нажмите и удерживайте нажатым
более 2 секунд или кратковременно
нажмите не менее 3 раз
4
ПРЕДУПРЕЖДЕНИЕ
■Если пришлось выключить двигатель во время движения
● Ус и л и т ел и тормозов и рулевого управления перестанут работать , станет
труднее нажимать педаль тормоза и сложнее поворачивать рулевое колесо .
Перед выключением двигателя постарайтесь как можно больше снизить
скорость .
● Автомобили без интеллектуальной системы входа и запуска : запрещается
пытаться извлечь ключ , так как при этом рулевое колесо будет
заблокировано .
5
AVENSIS_OM_OM20C28R_(RR).book Page 536 Wednesday, February 25 , 2015 10:18 AM
