2654-5. Toyota Safety Sense
4
Вождение
AVENSIS_OM_OM20C28R_(RR)

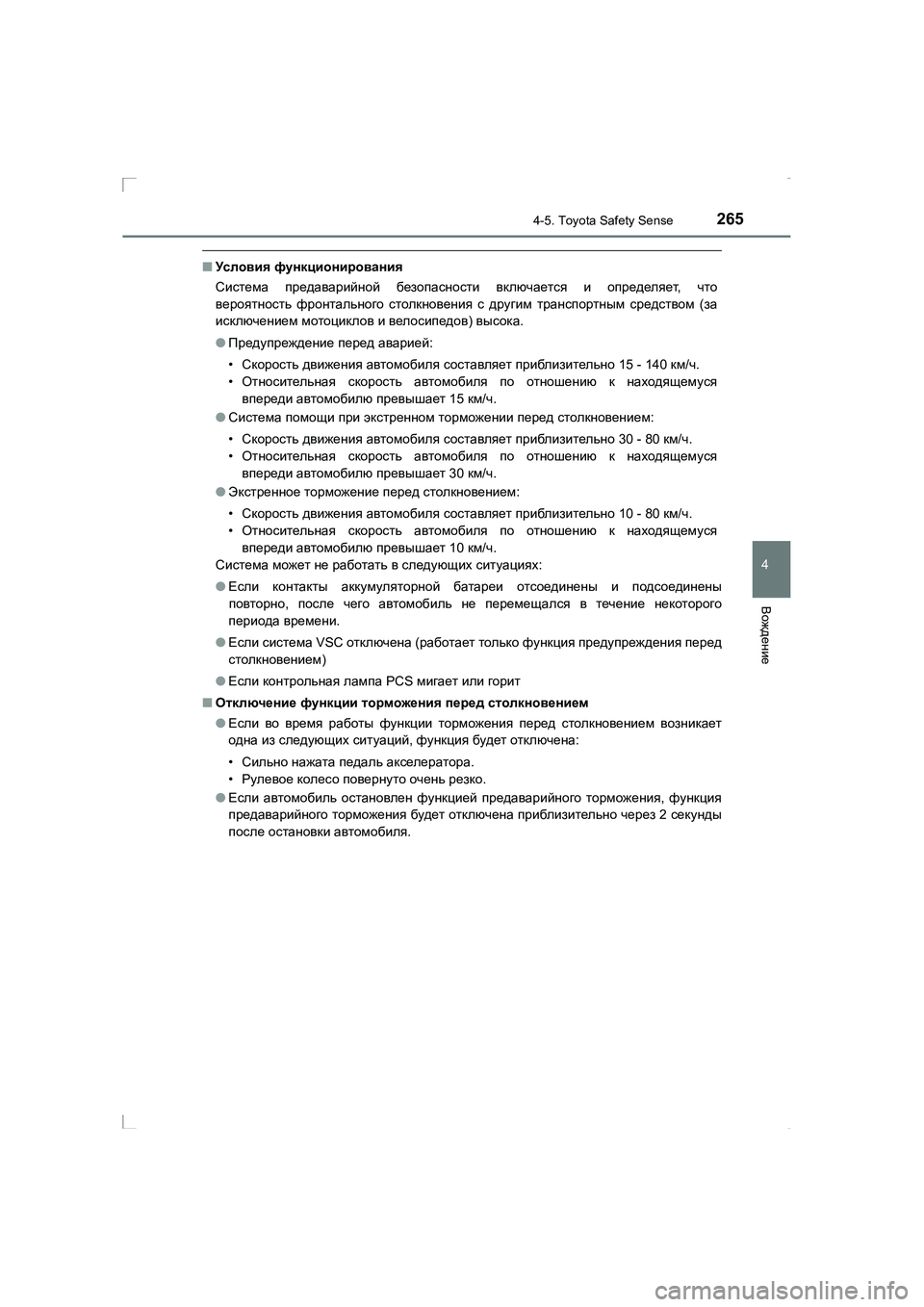

■Условия функционирования
Система предаварийной безопасности включается и определяет , что
вероятность фронтального столкновения с другим транспортным средством (за
исключением мотоциклов и велосипедов ) высока .
● Предупреждение перед аварией :
• Скорость движения автомобиля составляет приблизительно 15 - 140 км/ч .
• Относительная скорость автомобиля по отношению к находящемуся
впереди автомобилю превышает 15 км/ч .
● Система помощи при экстренном торможении перед столкновением :
• Скорость движения автомобиля составляет приблизительно 30 - 80 км/ч .
• Относительная скорость автомобиля по отношению к находящемуся
впереди автомобилю превышает 30 км/ч .
● Экстренное торможение перед столкновением :
• Скорость движения автомобиля составляет приблизительно 10 - 80 км/ч .
• Относительная скорость автомобиля по отношению к находящемуся
впереди автомобилю превышает 10 км/ч .
Система может не работать в следующих ситуациях :
● Если контакты аккумуляторной батареи отсоединены и подсоединены
повторно , после чего автомобиль не перемещался в течение некоторого
периода времени .
● Если система VSC отключена (работает только функция предупреждения перед
столкновением )
● Если контрольная лампа PCS мигает или горит
■ Отключение функции торможения перед столкновением
● Если во время работы функции торможения перед столкновением возникает
одна из следующих ситуаций , функция будет отключена :
• Сильно нажата педаль акселератора .
• Рулевое колесо повернуто очень резко .
● Если автомобиль остановлен функцией предаварийного торможения , функция
предаварийного торможения будет отключена приблизительно через 2 секунды
после остановки автомобиля .
AVENSIS_OM_OM20C28R_(RR).book Page 265 Wednesday, February 25 , 2015 10:18 AM

2664-5. Toyota Safety Sense
AVENSIS_OM_OM20C28R_(RR)■

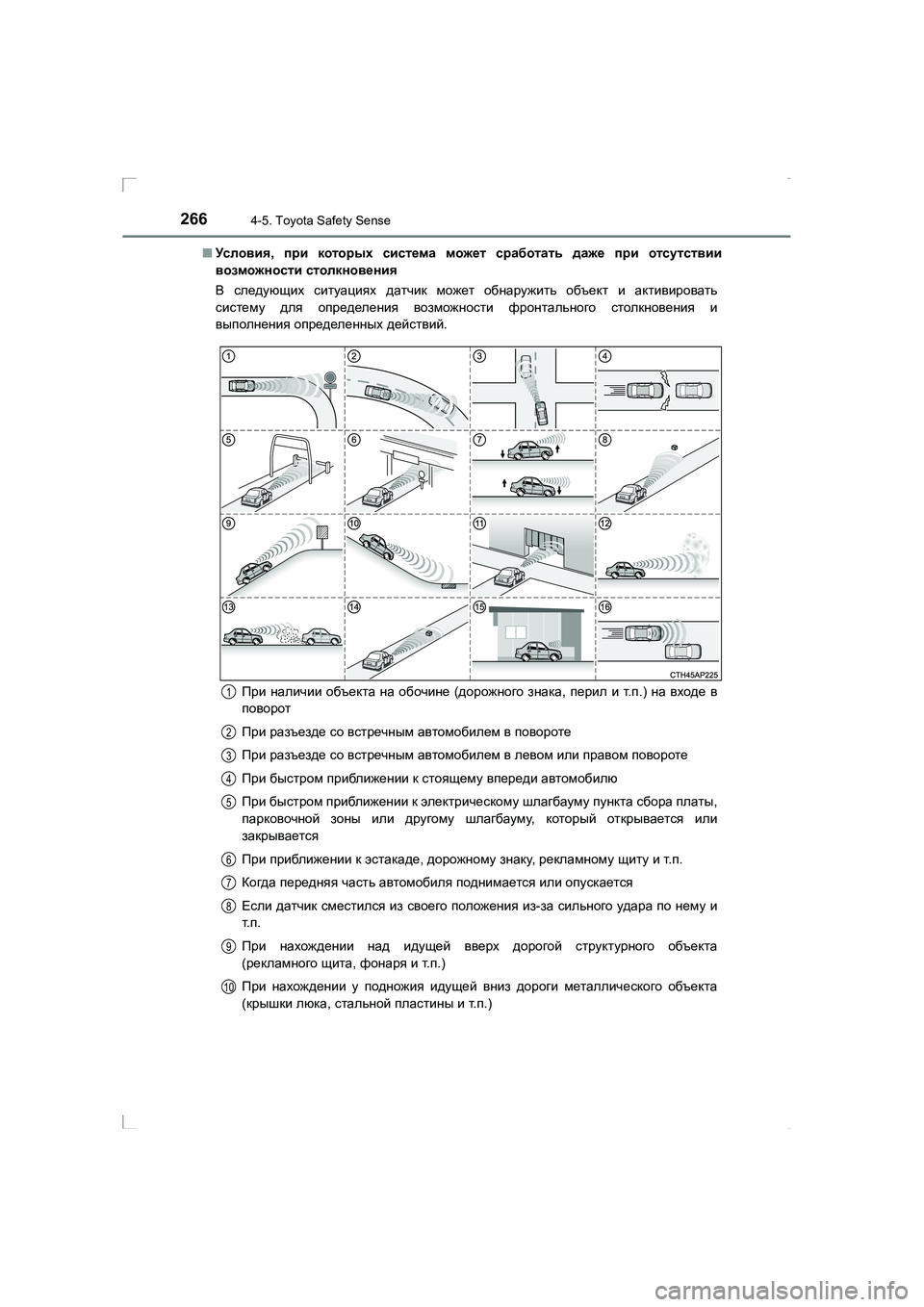

Условия , при которых система может сработать даже при отсутствии
возможности столкновения
В следующих ситуациях датчик может обнаружить объект и активировать
систему для определения возможности фронтального столкновения и
выполнения определенных действий .
При наличии объекта на обочине (дорожного знака , перил и т .п .) на входе в
поворот
При разъезде со встречным автомобилем в повороте
При разъезде со встречным автомобилем в левом или правом повороте
При быстром приближении к стоящему впереди автомобилю
При быстром приближении к электрическому шлагбауму пункта сбора платы ,
парковочной зоны или другому шлагбауму , который открывается или
закрывается
При приближении к эстакаде , дорожному знаку , рекламному щиту и т .п .
Когда передняя часть автомобиля поднимается или опускается
Если датчик сместился из своего положения из -за сильного удара по нему и
т .п .
При нахождении над идущей вверх дорогой структурного объекта
( рекламного щита , фонаря и т .п .)
При нахождении у подножия идущей вниз дороги металлического объекта
( крышки люка , стальной пластины и т .п .)
1
2
3
4
5
6
7
8
9
10
AVENSIS_OM_OM20C28R_(RR).book Page 266 Wednesday, February 25 , 2015 10:18 AM

2674-5. Toyota Safety Sense
4
Вождение

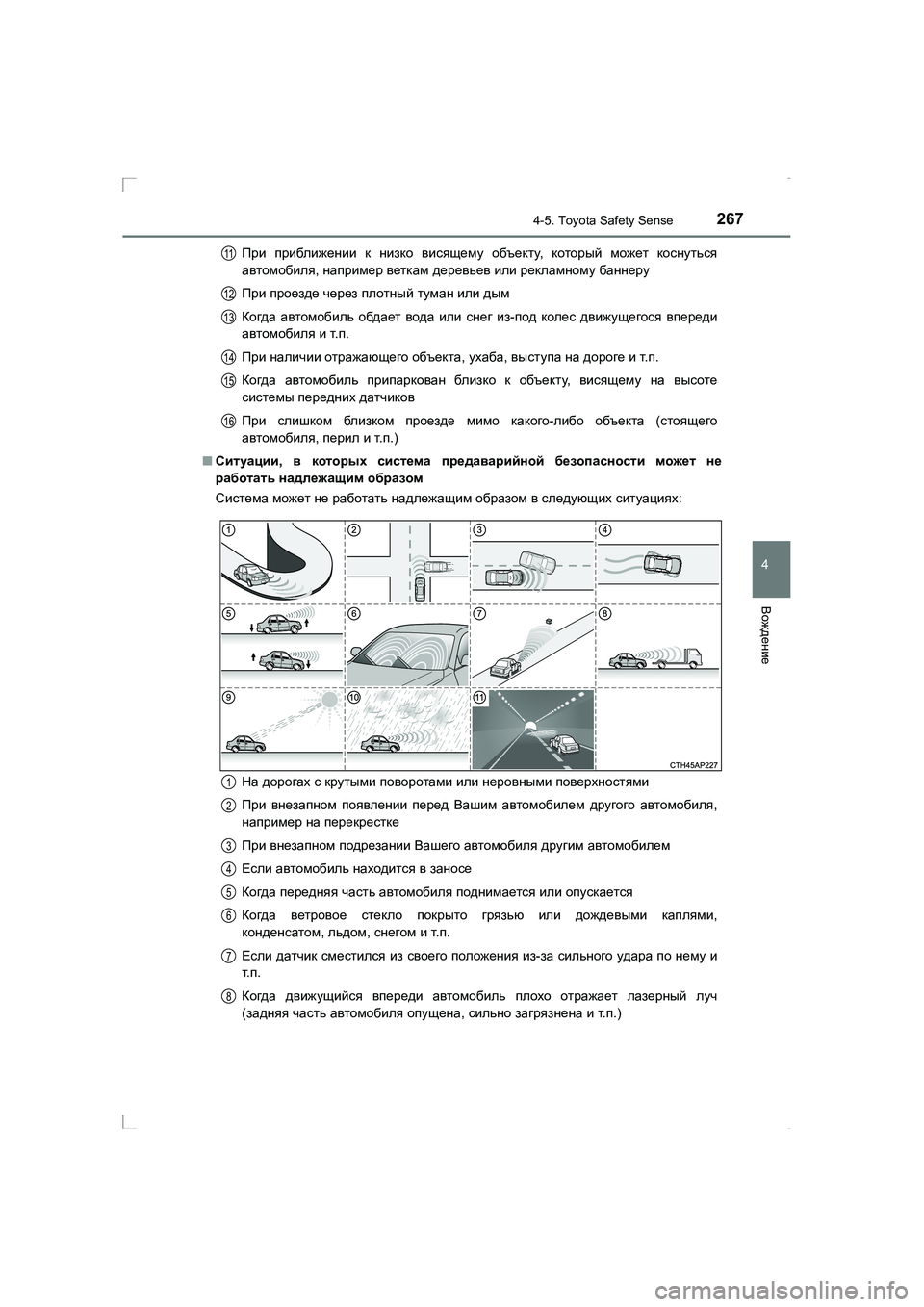

AVENSIS_OM_OM20C28R_(RR)При
приближении к низко висящему объекту , который может коснуться
автомобиля , например веткам деревьев или рекламному баннеру
При проезде через плотный туман или дым
Когда автомобиль обдает вода или снег из -под колес движущегося впереди
автомобиля и т .п .
При наличии отражающего объекта , ухаба , выступа на дороге и т .п .
Когда автомобиль припаркован близк о к объекту , висящему на высоте
системы передних датчиков
При слишком близком проезде мимо какого -либо объекта (стоящего
автомобиля , перил и т .п .)
■ Ситуации , в которых система предаварийной безопасности может не
работать надлежащим образом
Система может не работать надлежащим образом в следующих ситуациях :
На дорогах с крутыми поворотами или неровными поверхностями
При внезапном появлении перед Вашим автомобилем другого автомобиля ,
например на перекрестке
При внезапном подрезании Вашего автомобиля другим автомобилем
Если автомобиль находится в заносе
Когда передняя часть автомобиля поднимается или опускается
Когда ветровое стекло покрыто грязью или дождевыми каплями ,
конденсатом , льдом , снегом и т .п .
Если датчик сместился из своего положения из -за сильного удара по нему и
т .п .
Когда движущийся впереди автомобиль плохо отражает лазерный луч
( задняя часть автомобиля опущена , сильно загрязнена и т .п .)
11
12
13
14
15
16
1
2
3
4
5
6
7
8
AVENSIS_OM_OM20C28R_(RR).book Page 267 Wednesday, February 25 , 2015 10:18 AM

2684-5. Toyota Safety Sense

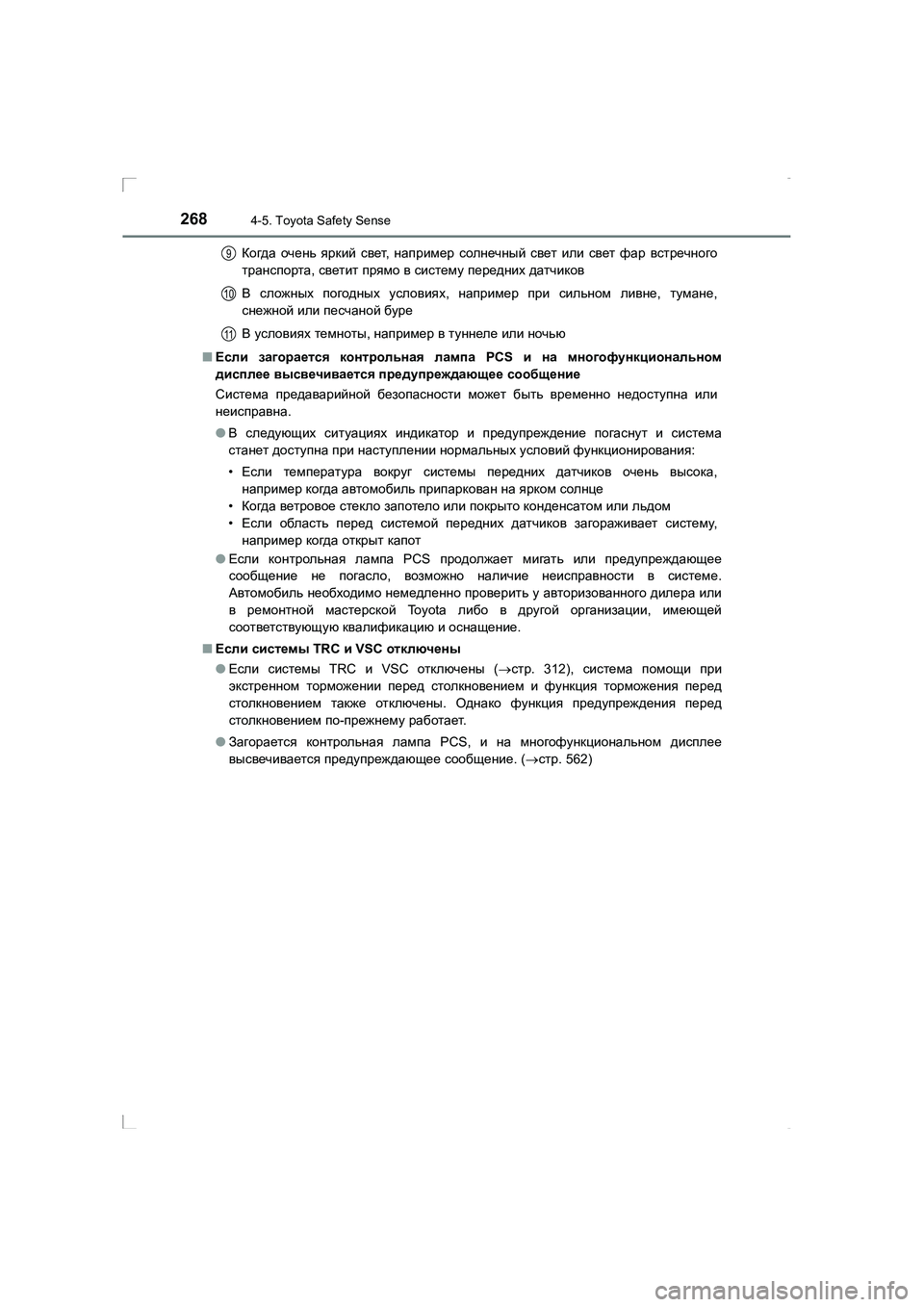

AVENSIS_OM_OM20C28R_(RR)Когда
очень яркий свет , например солнечный свет или свет фар встречного
транспорта , светит прямо в систему передних датчиков
В сложных погодных условиях , например при сильном ливне , тумане ,
снежной или песчаной буре
В условиях темноты , например в туннеле или ночью
■ Если загорается контрольная лампа PCS и на многофункциональном
дисплее высвечивается предупреждающее сообщение
Система предаварийной безопасности может быть временно недоступна или
неисправна .
● В следующих ситуациях индикатор и предупреждение погаснут и система
станет доступна при наступлении нормальных условий функционирования :
• Если температура вокруг системы передних датчиков очень высока ,
например когда автомобиль припаркован на ярком солнце
• Когда ветровое стекло запотело или покрыто конденсатом или льдом
• Если область перед системой передних датчиков загораживает систему ,
например когда открыт капот
● Если контрольная лампа PCS продолжает мигать или предупреждающее
сообщение не погасло , возможно наличие неисправности в системе .
Автомобиль необходимо немедленно проверить у авторизованного дилера или
в ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
■ Если системы TRC и VSC отключены
● Если системы TRC и VSC отключены (→стр . 312), система помощи при
экстренном торможении перед столкновением и функция торможения перед
столкновением также отключены . Однако функция предупреждения перед
столкновением по -прежнему работает .
● Загорается контрольная лампа PCS, и на многофункциональном дисплее
высвечивается предупреждающее сообщение . (→ стр . 562)
9
10
11
AVENSIS_OM_OM20C28R_(RR).book Page 268 Wednesday, February 25 , 2015 10:18 AM

2694-5. Toyota Safety Sense
4
Вождение
AVENSIS_OM_OM20C28R_(RR)

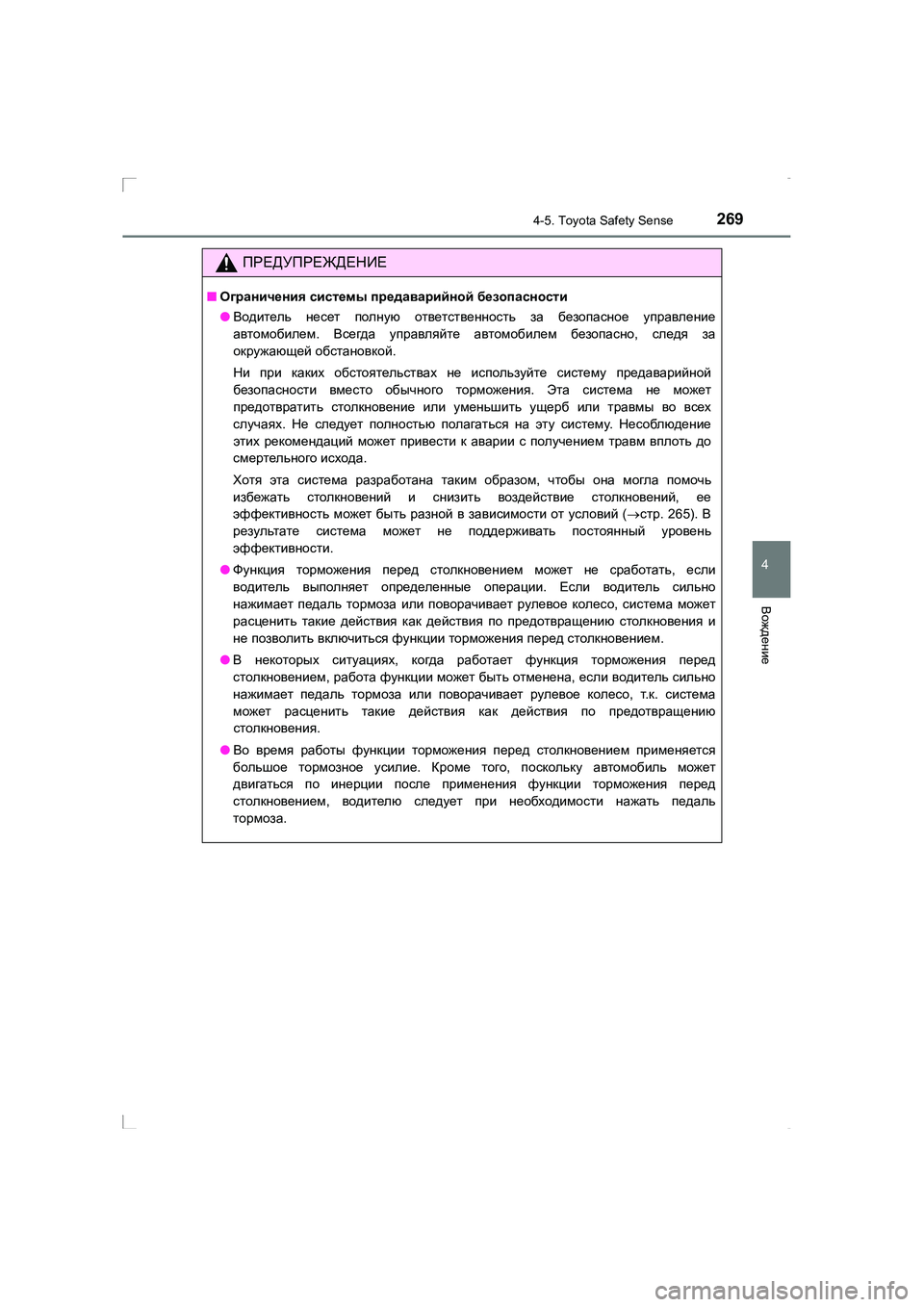

ПРЕДУПРЕЖДЕНИЕ
■Ограничения системы предаварийной безопасности
● Водитель несет полную ответственность за безопасное управление
автомобилем . Всегда управляйте автомобилем безопасно , следя за
окружающей обстановкой .
Ни при каких обстоятельствах не используйте систему предаварийной
безопасности вместо обычного торможения . Эта система не может
предотвратить столкновение или уменьшить ущерб или травмы во всех
случаях . Не следует полностью полагаться на эту систему . Несоблюдение
этих рекомендаций может привести к аварии с получением травм вплоть до
смертельного исхода .
Хотя эта система разработана таким образом , чтобы она могла помочь
избежать столкновений и снизить воздействие столкновений , ее
эффективность может быть разной в зависимости от условий (→ стр . 265). В
результате система может не поддерживать постоянный уровень
эффективности .
● Функция торможения перед столкновением может не сработать , если
водитель выполняет определенные операции . Если водитель сильно
нажимает педаль тормоза или поворачивает рулевое колесо , система может
расценить такие действия как действия по предотвращению столкновения и
не позволить включиться функции торможения перед столкновением .
● В некоторых ситуациях , когда работает функция торможения перед
столкновением , работа функции может быть отменена , если водитель сильно
нажимает педаль тормоза или поворачивает рулевое колесо , т.к . система
может расценить такие действия как действия по предотвращению
столкновения .
● Во время работы функции торможения перед столкновением применяется
большое тормозное усилие . Кроме того , поскольку автомобиль может
двигаться по инерции после применения функции торможения перед
столкновением , водителю следует при необходимости нажать педаль
тормоза .
AVENSIS_OM_OM20C28R_(RR).book Page 269 Wednesday, February 25 , 2015 10:18 AM

2704-5. Toyota Safety Sense
AVENSIS_OM_OM20C28R_(RR)

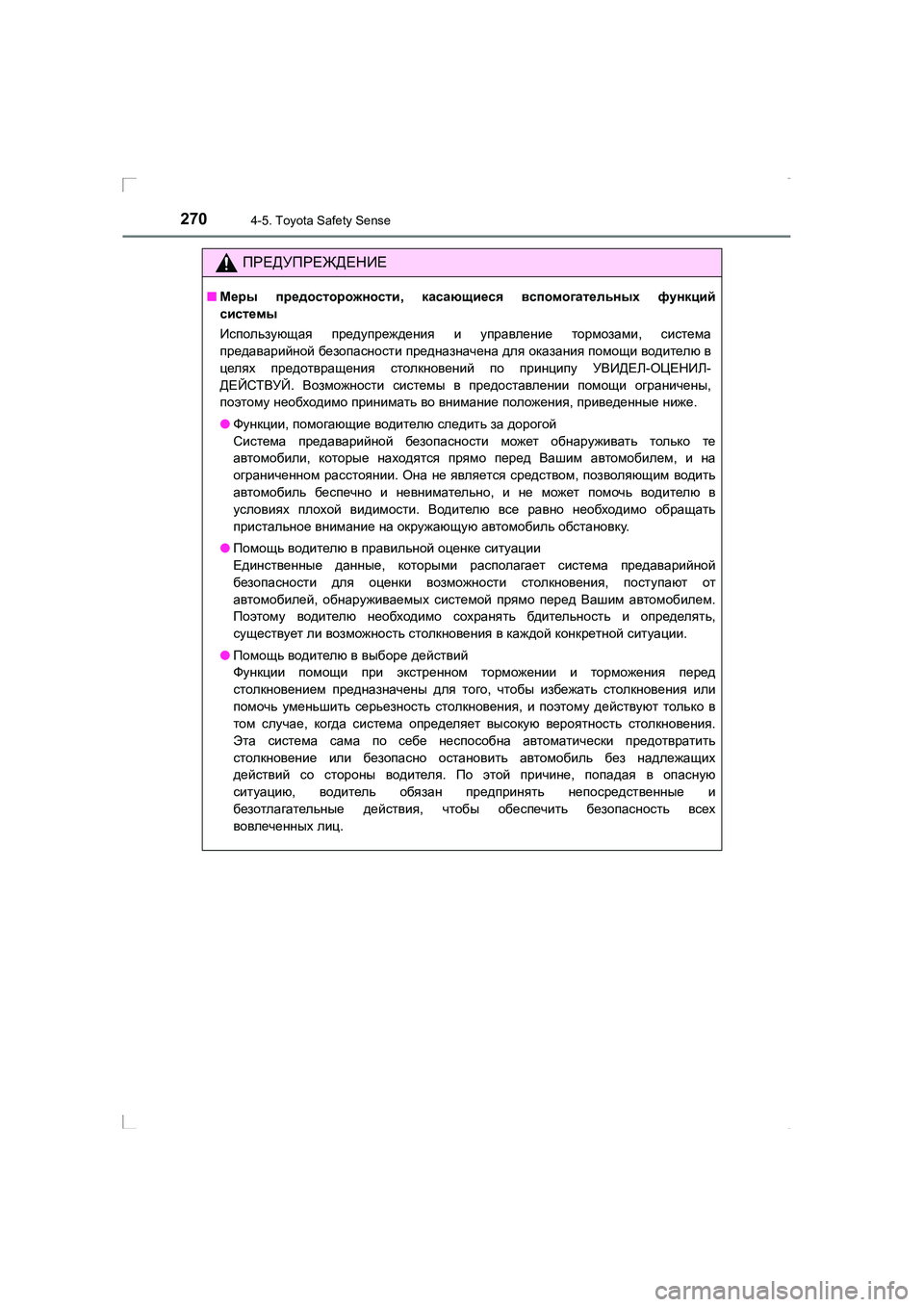

ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности , касающиеся вспомогательных функций
системы
Использующая предупреждения и управление тормозами , система
предаварийной безопасности предназначена для оказания помощи водителю в
целях предотвращения столкновений по принципу УВИДЕЛ -ОЦЕНИЛ -
ДЕЙСТВУЙ . Возможности системы в предоставлении помощи ограничены ,
поэтому необходимо принимать во внимание положения , приведенные ниже .
● Функции , помогающие водителю следить за дорогой
Система предаварийной безопасности может обнаруживать только те
автомобили , которые находятся прямо перед Вашим автомобилем , и на
ограниченном расстоянии . Она не является средством , позволяющим водить
автомобиль беспечно и невнимательно , и не может помочь водителю в
условиях плохой видимости . Водителю все равно необходимо обращать
пристальное внимание на окружающую автомобиль обстановку .
● Помощь водителю в правильной оценке ситуации
Единственные данные , которыми располагает система предаварийной
безопасности для оценки возможности столкновения , поступают от
автомобилей , обнаруживаемых системой прямо перед Вашим автомобилем .
Поэтому водителю необходимо сохранять бдительность и определять ,
существует ли возможность столкновения в каждой конкретной ситуации .
● Помощь водителю в выборе действий
Функции помощи при экстренном торможении и торможения перед
столкновением предназначены для того , чтобы избежать столкновения или
помочь уменьшить серьезность столкновения , и поэтому действуют только в
том случае , когда система определяет высокую вероятность столкновения .
Эта система сама по себе неспособна автоматически предотвратить
столкновение или безопасно остановить автомобиль без надлежащих
действий со стороны водителя . По этой причине , попадая в опасную
ситуацию , водитель обязан предпринять непосредственные и
безотлагательные действия , чтобы обеспечить безопасность всех
вовлеченных лиц .
AVENSIS_OM_OM20C28R_(RR).book Page 270 Wednesday, February 25 , 2015 10:18 AM

2714-5. Toyota Safety Sense
4
Вождение
AVENSIS_OM_OM20C28R_(RR)

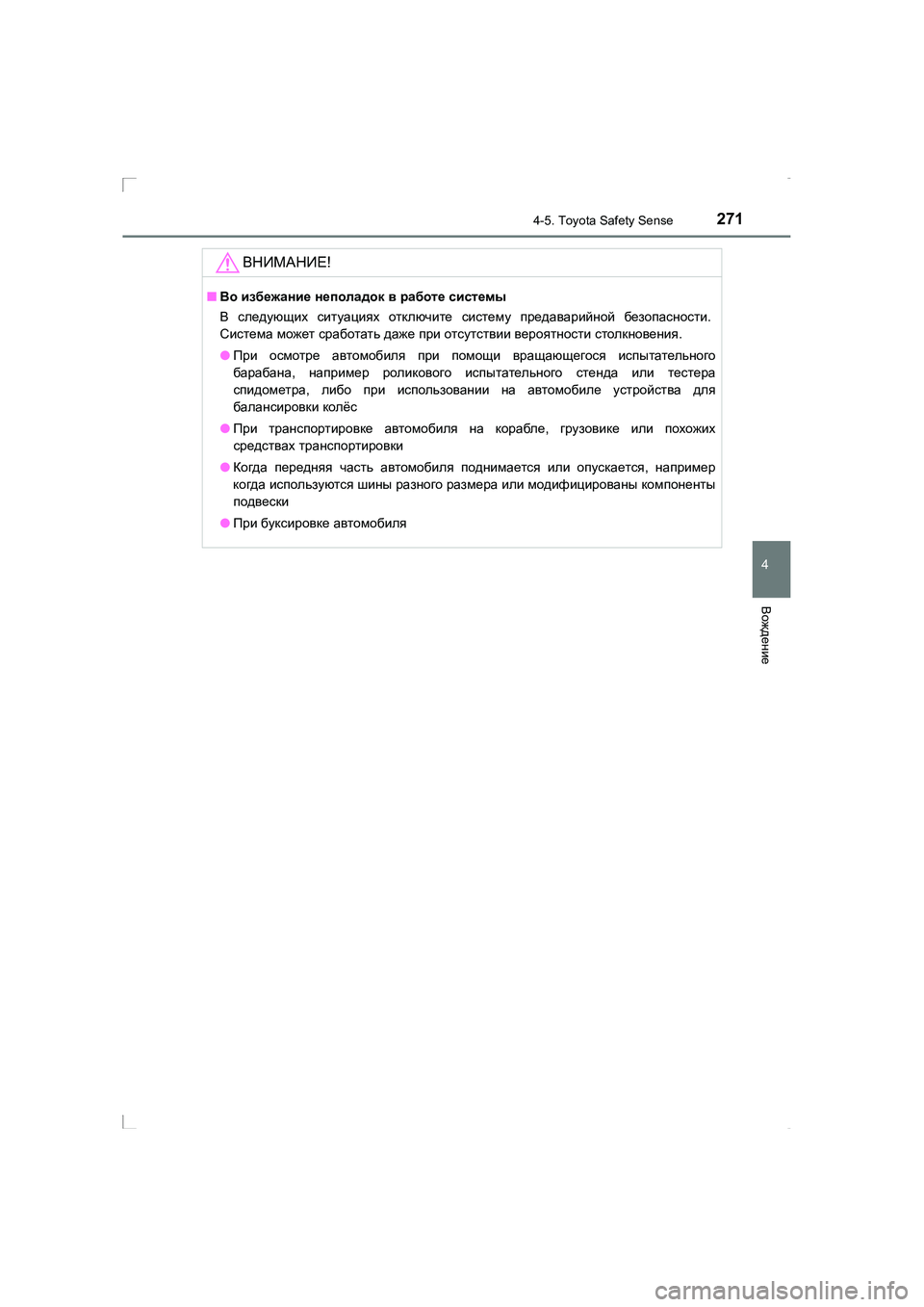

ВНИМАНИЕ!
■Во избежание неполадок в работе системы
В следующих ситуациях отключите систему предаварийной безопасности .
Система может сработать даже при отсутствии вероятности столкновения .
● При осмотре автомобиля при помощи вращающегося испытательного
барабана , например роликового испытательного стенда или тестера
спидометра , либо при использовании на автомобиле устройства для
балансировки колёс
● При транспортировке автомобиля на корабле , грузовике или похожих
средствах транспортировки
● Когда передняя часть автомобиля поднимается или опускается , например
когда используются шины разного размера или модифицированы компоненты
подвески
● При буксировке автомобиля
AVENSIS_OM_OM20C28R_(RR).book Page 271 Wednesday, February 25 , 2015 10:18 AM

2724-5. Toyota Safety Sense
AVENSIS_OM_OM20C28R_(RR)

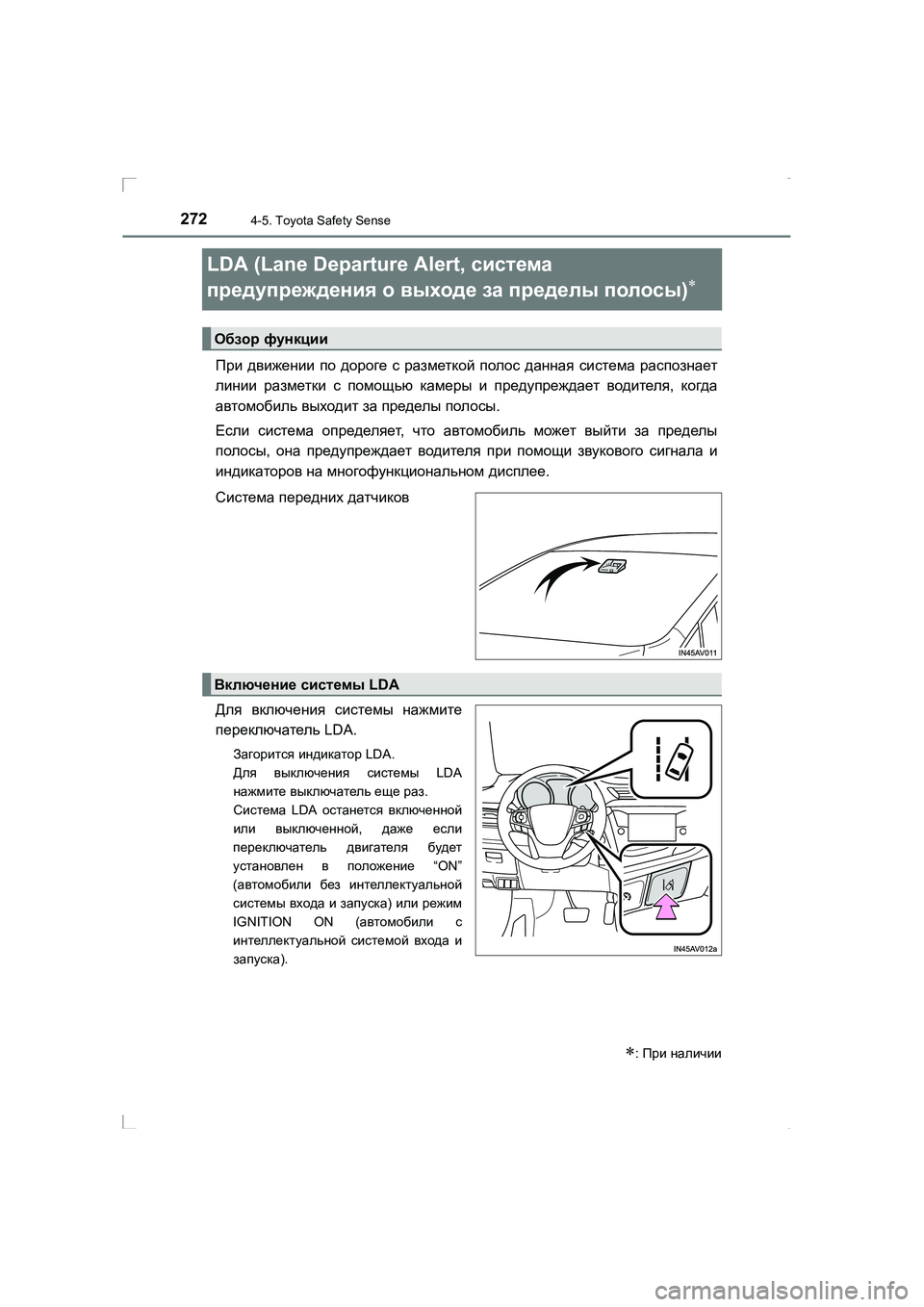

LDA (Lane Departure Alert, система
предупреждения о выходе за пределы полосы )
∗
При движении по дороге с разметкой полос данная система распознает
линии разметки с помощью камеры и предупреждает водителя , когда
автомобиль выходит за пределы полосы .
Если система определяет , что автомобиль может выйти за пределы
полосы , она предупреждает водителя при помощи звукового сигнала и
индикаторов на многофункциональном дисплее .
Система передних датчиков
Для включения системы нажмите
переключатель LDA.
Загорится индикатор LDA.
Для выключения системы LDA
нажмите выключатель еще раз .
Система LDA останется включенной
или выключенной , даже если
переключатель двигателя будет
установлен в положение “ON”
( автомобили без интеллектуальной
системы входа и запуска ) или режим
IGNITION ON ( автомобили с
интеллектуальной системой входа и
запуска ).
∗: При наличии
Обзор функции
Включение системы LDA
AVENSIS_OM_OM20C28R_(RR).book Page 272 Wednesday, February 25 , 2015 10:18 AM
