2016 TOYOTA AVENSIS Руково

5378-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

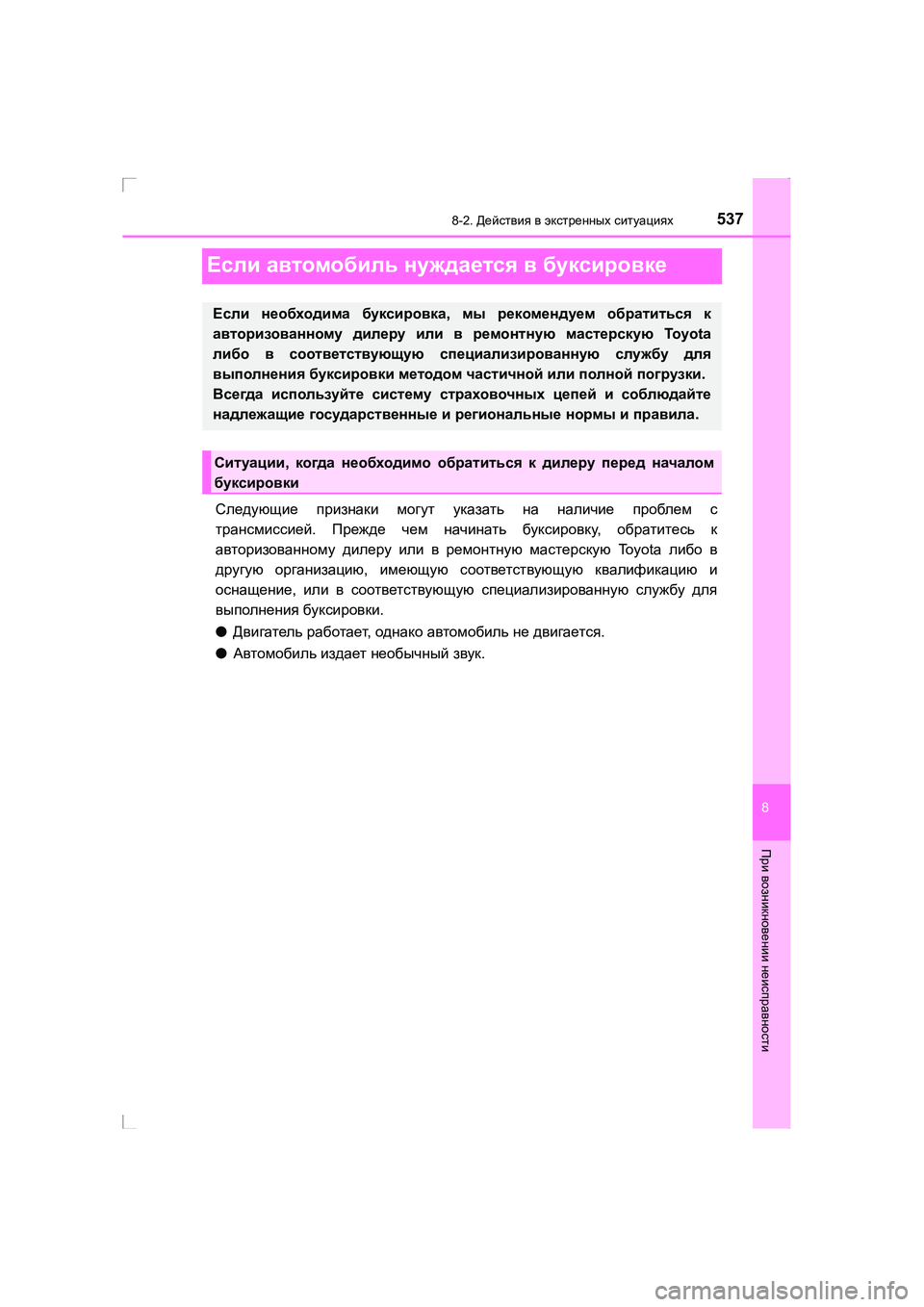

Если автомобиль нуждается в буксировке
Следующие признаки могут указать на наличие проблем с
трансмиссией . Прежде чем начинать буксировку , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Toyota либо в
другую организацию , имеющую соответствующую квалификацию и
оснащение , или в соответствующую специализированную службу для
выполнения буксировки .
● Двигатель работает , однако автомобиль не двигается .
● Автомобиль издает необычный звук .
Если необходима буксировка , мы рекомендуем обратиться к
авторизованному дилеру или в ремонтную мастерскую To y o t a
либо в соответствующую специализированную службу для
выполнения буксировки методом частичной или полной погрузки .
Всегда используйте систему страховочных цепей и соблюдайте
надлежащие государственные и региональные нормы и правила .
Ситуации , когда необходимо обратиться к дилеру перед началом
буксировки
AVENSIS_OM_OM20C28R_(RR).book Page 537 Wednesday, February 25 , 2015 10:18 AM

5388-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

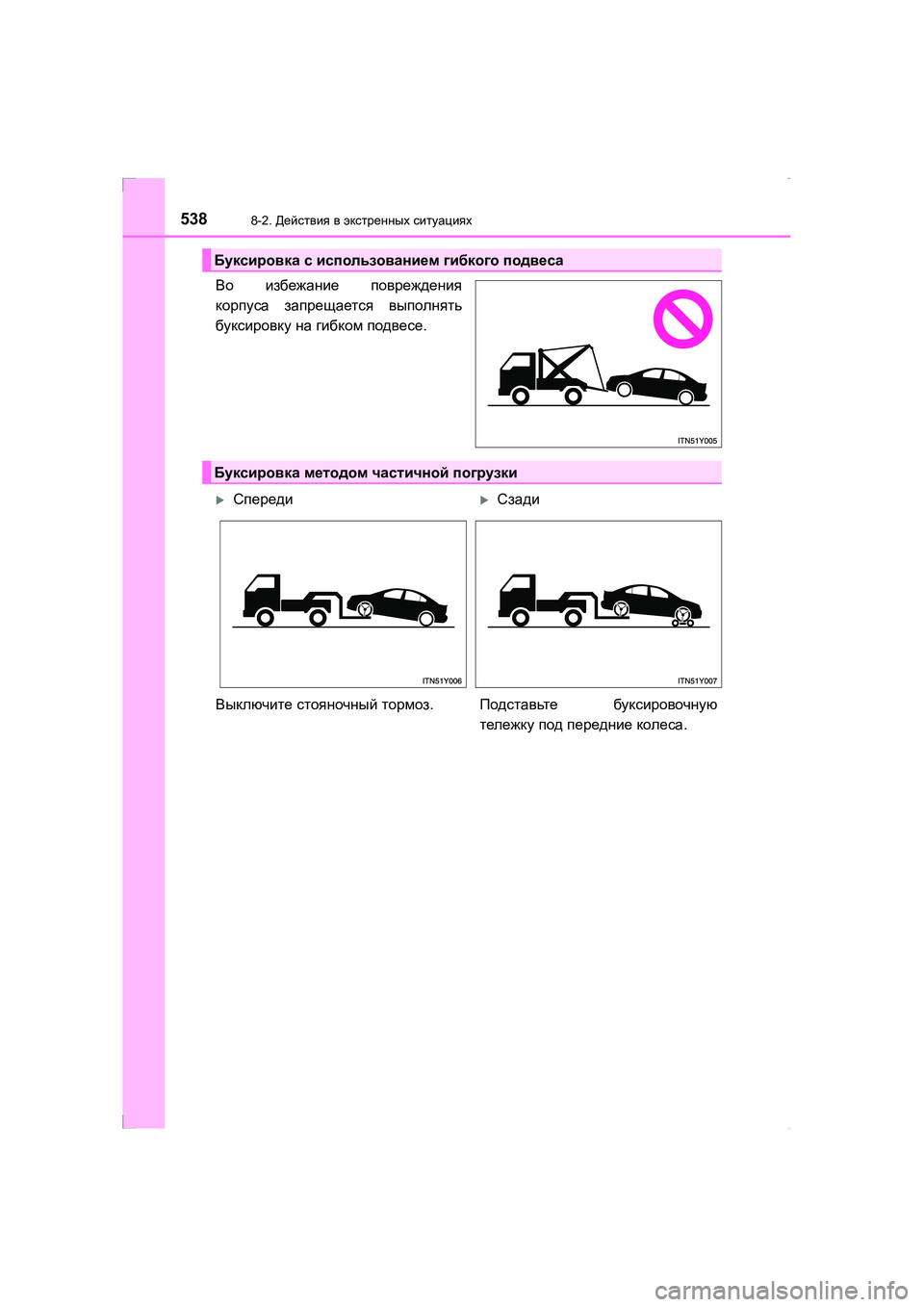

Во избежание повреждения
корпуса запрещается выполнять
буксировку на гибком подвесе .
Буксировка с использованием гибкого подвеса
Буксировка методом частичной погрузки
XСпередиXСзади
Выключите стояночный тормоз . Подставьте буксировочную
тележку под передние колеса .
AVENSIS_OM_OM20C28R_(RR).book Page 538 Wednesday, February 25 , 2015 10:18 AM

5398-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

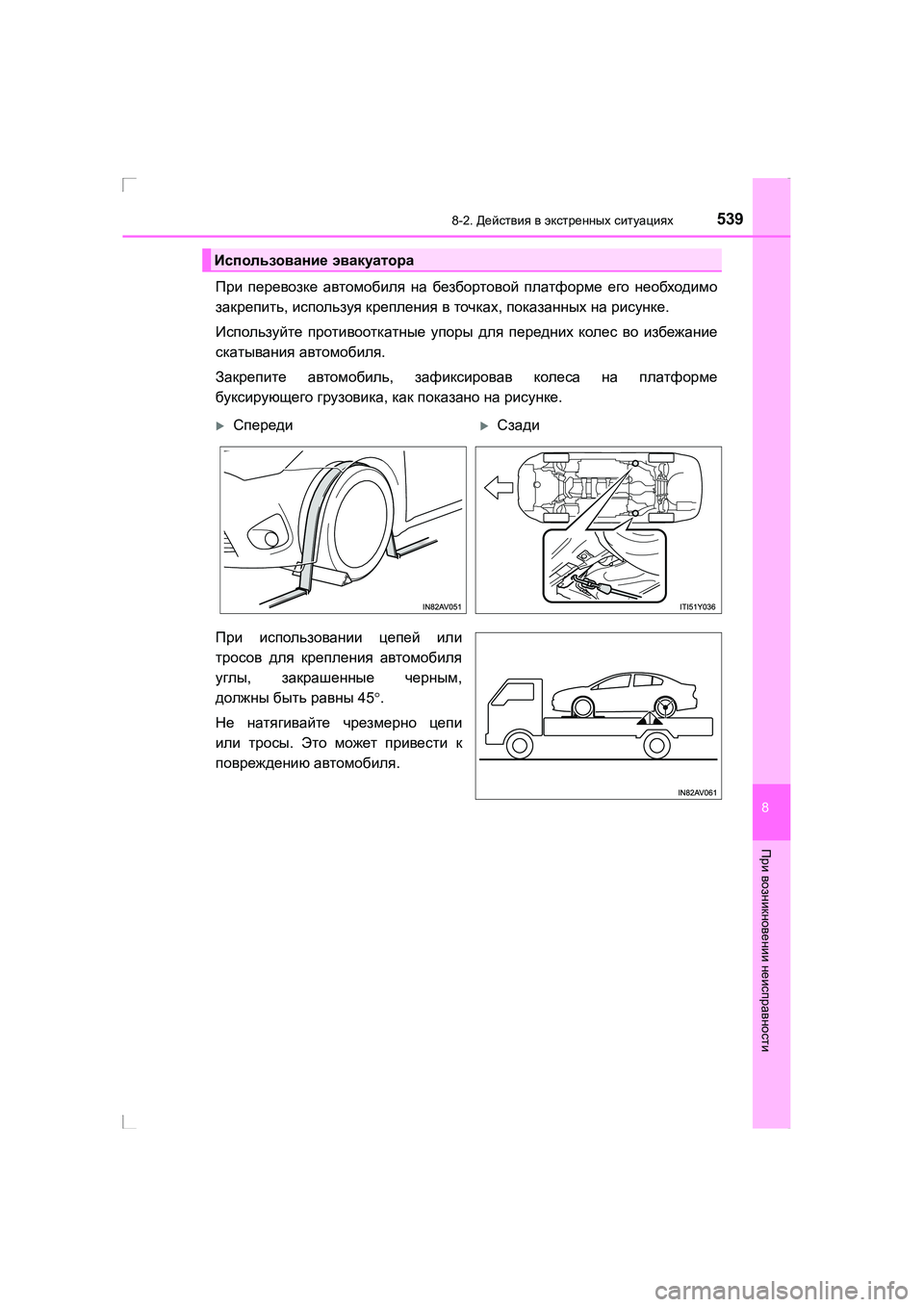

При перевозке автомобиля на безбортовой платформе его необходимо
закрепить , используя крепления в точках , показанных на рисунке .
Используйте противооткатные упоры для передних колес во избежание
скатывания автомобиля .
Закрепите автомобиль , зафиксировав колеса на платформе
буксирующего грузовика , как показано на рисунке .
При использовании цепей или
тросов для крепления автомобиля
углы , закрашенные черным ,
должны быть равны 45°.
Не натягивайте чрезмерно цепи
или тросы . Это может привести к
повреждению автомобиля .
Использование эвакуатора
XСпередиXСзади
AVENSIS_OM_OM20C28R_(RR).book Page 539 Wednesday, February 25 , 2015 10:18 AM

5408-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

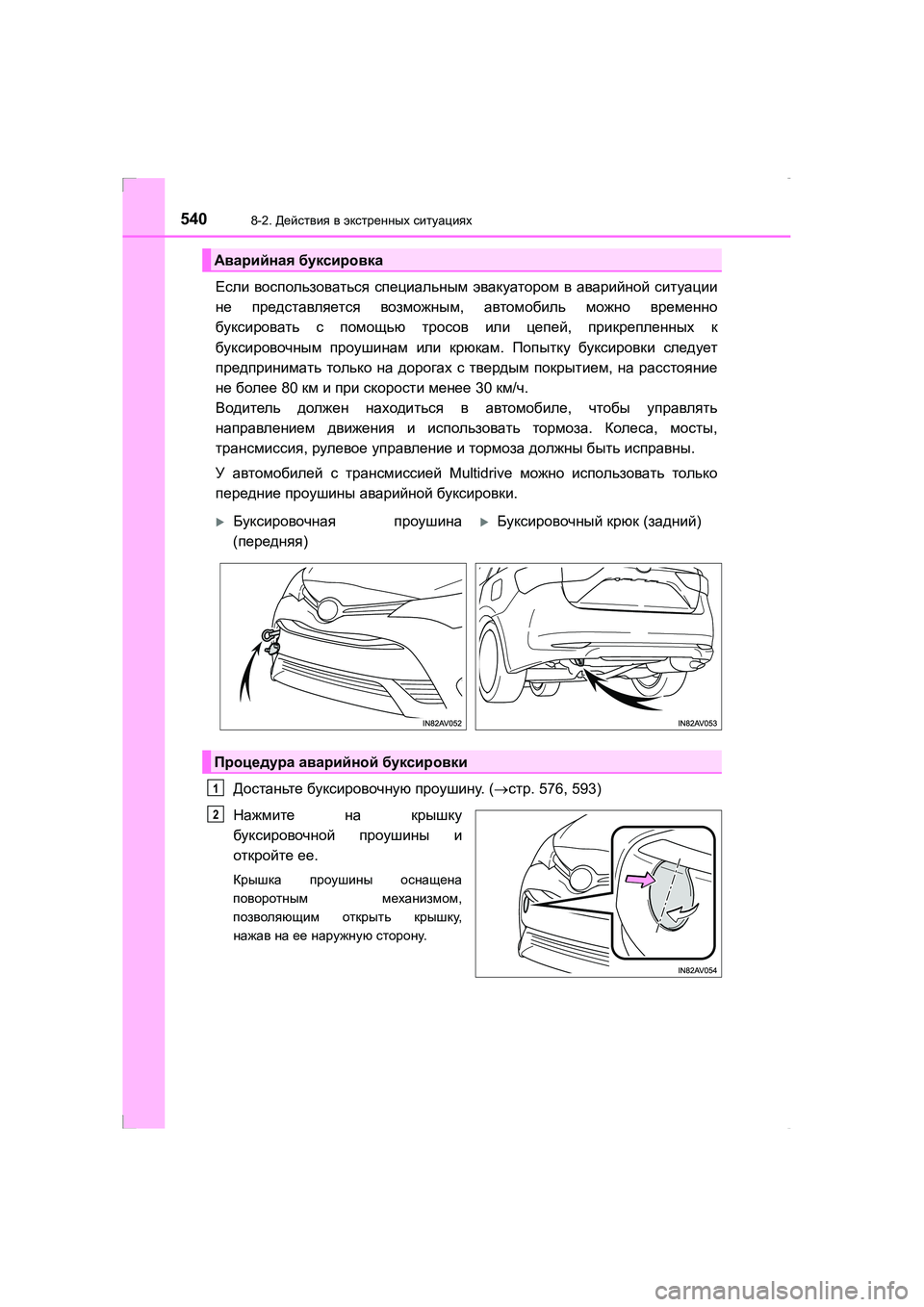

Если воспользоваться специальным эвакуатором в аварийной ситуации
не представляется возможным , автомобиль можно временно
буксировать с помощью тросов или цепей , прикрепленных к
буксировочным проушинам или крюкам . Попытку буксировки следует
предпринимать только на дорогах с твердым покрытием , на расстояние
не более 80 км и при скорости менее 30 км/ч .
Водитель должен находиться в автомобиле , чтобы управлять
направлением движения и использовать тормоза . Колеса , мосты ,
трансмиссия , рулевое управление и тормоза должны быть исправны .
У автомобилей с трансмиссией Multidrive можно использовать только
передние проушины аварийной буксировки .
Достаньте буксировочную проушину . (→ стр . 576, 593)
Нажмите на крышку
буксировочной проушины и
откройте ее .
Крышка проушины оснащена
поворотным механизмом ,
позволяющим открыть крышку ,
нажав на ее наружную сторону .
Аварийная буксировка
XБуксировочная проушина
( передняя )XБуксировочный крюк (задний )
Процедура аварийной буксировки
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 540 Wednesday, February 25 , 2015 10:18 AM

5418-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

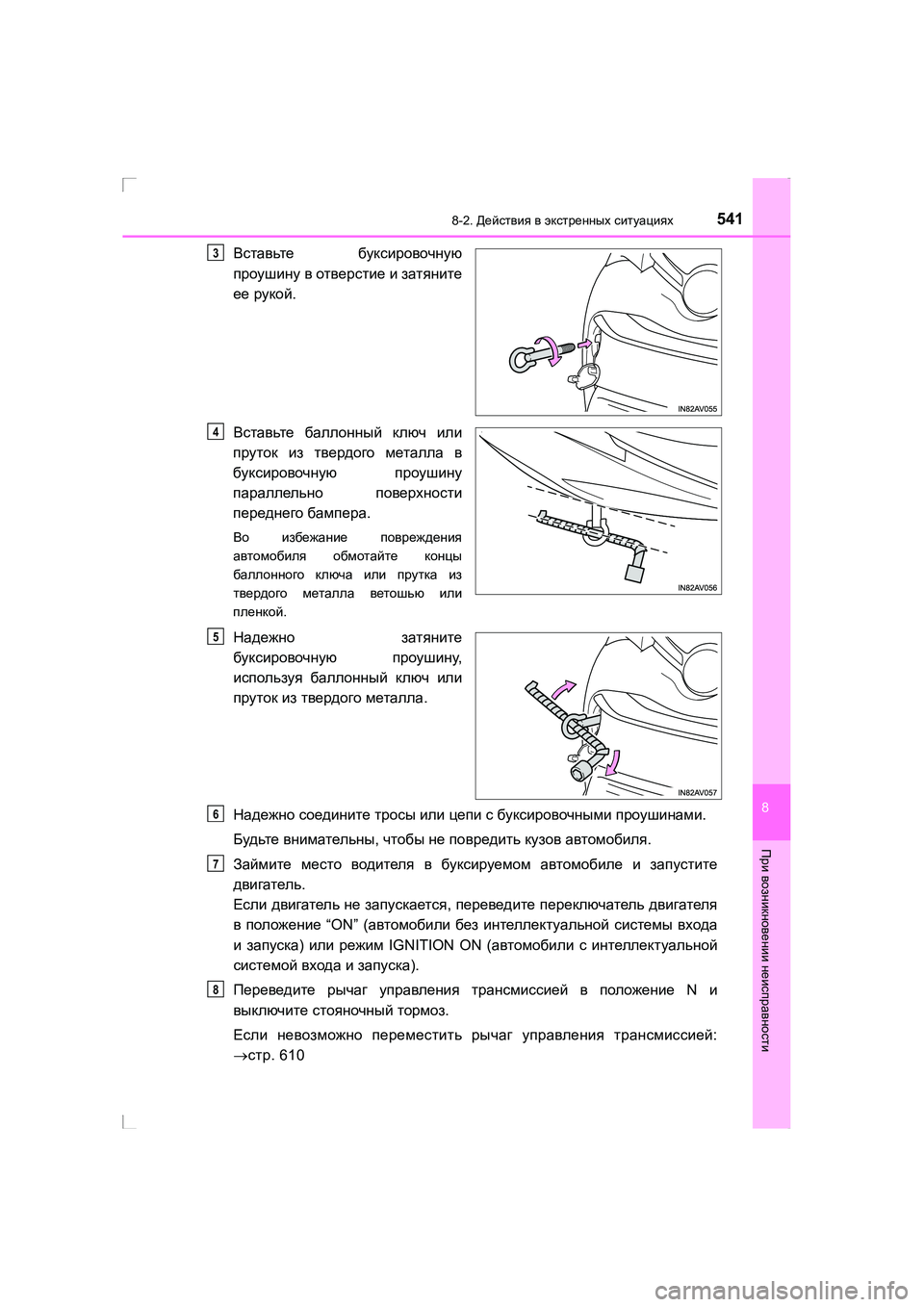

Вставьте буксировочную
проушину в отверстие и затяните
ее рукой .
Вставьте баллонный ключ или
пруток из твердого металла в
буксировочную проушину
параллельно поверхности
переднего бампера .
Во избежание повреждения
автомобиля обмотайте концы
баллонного ключа или прутка из
твердого металла ветошью или
пленкой .
Надежно затяните
буксировочную проушину ,
используя баллонный ключ или
пруток из твердого металла .
Надежно соедините тросы или цепи с буксировочными проушинами .
Будьте внимательны , чтобы не повредить кузов автомобиля .
Займите место водителя в буксируемом автомобиле и запустите
двигатель .
Если двигатель не запускается , переведите переключатель двигателя
в положение “ON” (автомобили без интеллектуальной системы входа
и запуска ) или режим IGNITION ON ( автомобили с интеллектуальной
системой входа и запуска ).
Переведите рычаг управления трансмиссией в положение N и
выключите стояночный тормоз .
Если невозможно переместить рычаг управления трансмиссией :
→ стр . 610
3
4
5
6
7
8
AVENSIS_OM_OM20C28R_(RR).book Page 541 Wednesday, February 25 , 2015 10:18 AM

5428-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

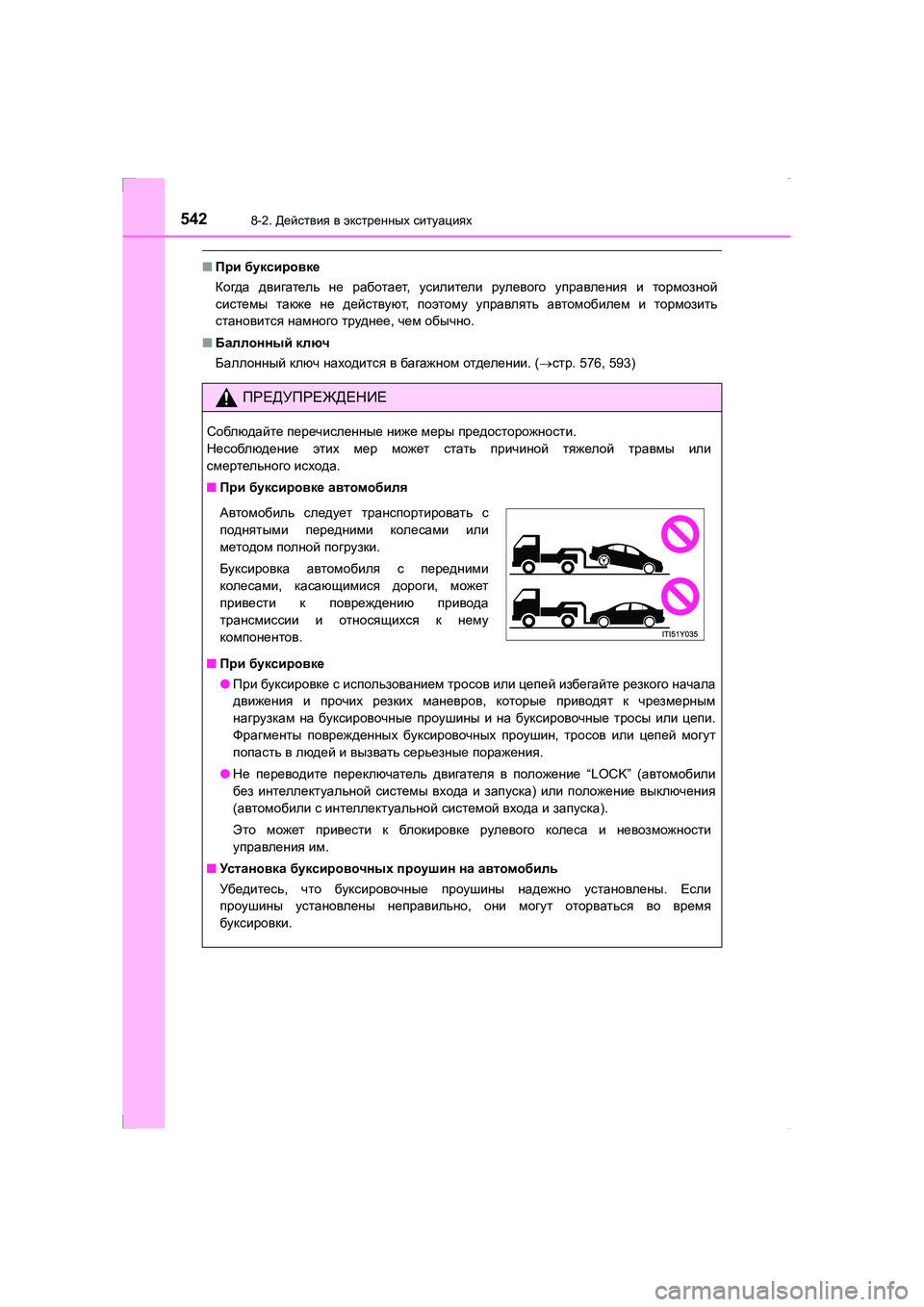

■ При буксировке
Когда двигатель не работает , усилители рулевого управления и тормозной
системы также не действуют , поэтому управлять автомобилем и тормозить
становится намного труднее , чем обычно .
■ Баллонный ключ
Баллонный ключ находится в багажном отделении . (→ стр . 576, 593)
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте перечисленные ниже меры предосторожности .
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода .
■ При буксировке автомобиля
■ При буксировке
● При буксировке с использованием тросов или цепей избегайте резкого начала
движения и прочих резких маневров , которые приводят к чрезмерным
нагрузкам на буксировочные проушины и на буксировочные тросы или цепи .
Фрагменты поврежденных буксировочных проушин , тросов или цепей могут
попасть в людей и вызвать серьезные поражения .
● Не переводите переключатель двигателя в положение “LOCK” (автомобили
без интеллектуальной системы входа и запуска ) или положение выключения
( автомобили с интеллектуальной системой входа и запуска ).
Это может привести к бл окировке рулевого колеса и невозможности
управления им .
■ Ус т а н о в к а буксировочных проушин на автомобиль
Убедитесь , что буксировочные проушины надежно установлены . Если
проушины установлены неправильно , они могут оторваться во время
буксировки .
Автомобиль следует транспортировать с
поднятыми передними колесами или
методом полной погрузки .
Буксировка автомобиля с передними
колесами , касающимися дороги , может
привести к повреждению привода
трансмиссии и относящихся к нему
компонентов .
AVENSIS_OM_OM20C28R_(RR).book Page 542 Wednesday, February 25 , 2015 10:18 AM

5438-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

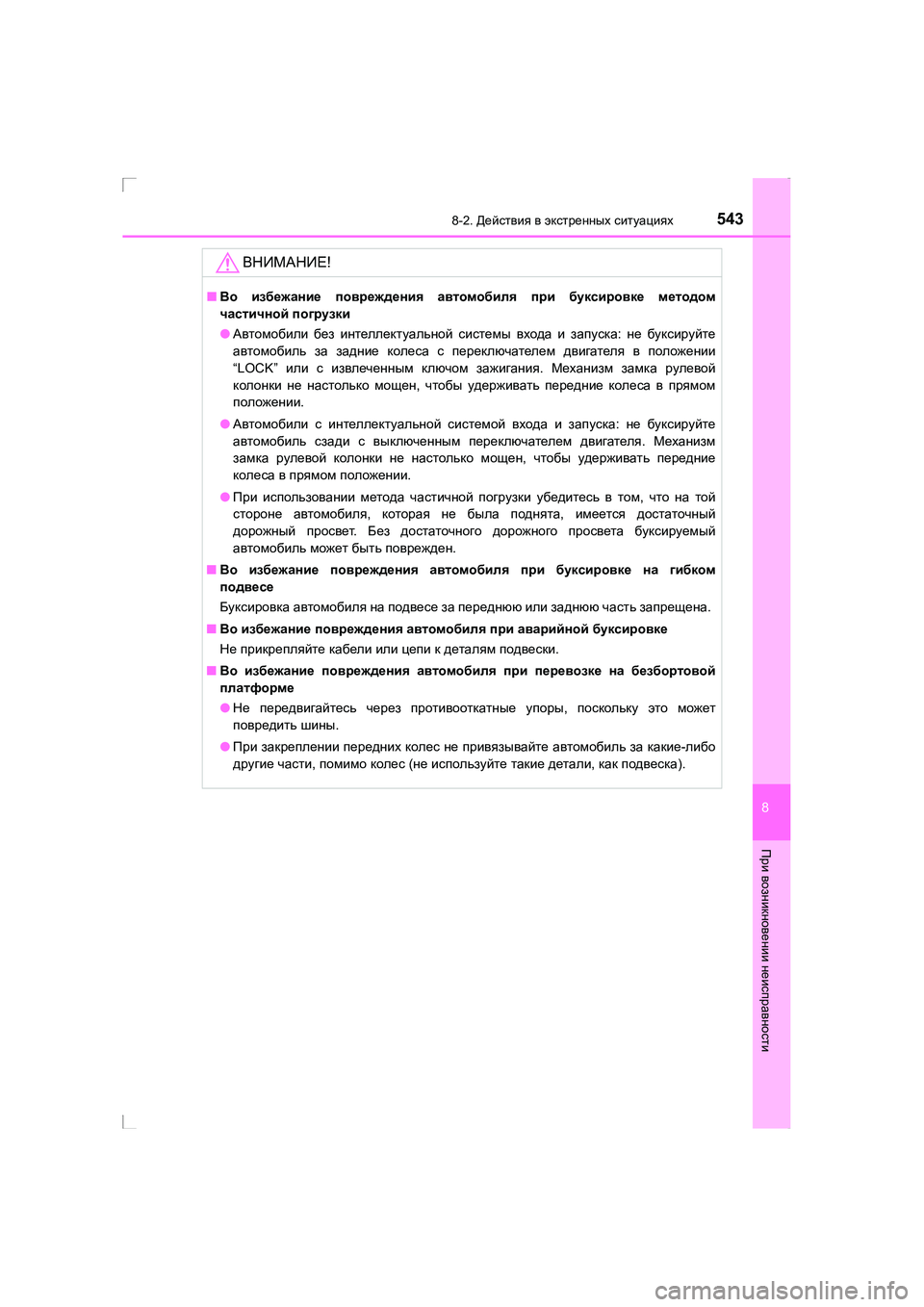

ВНИМАНИЕ!
■Во избежание повреждения автомобиля при буксировке методом
частичной погрузки
● Автомобили без интеллектуальной системы входа и запуска : не буксируйте
автомобиль за задние колеса с переключателем двигателя в положении
“LOCK” или с извлеченным ключом зажигания . Механизм замка рулевой
колонки не настолько мощен , чтобы удерживать передние колеса в прямом
положении .
● Автомобили с интеллектуальной системой входа и запуска : не буксируйте
автомобиль сзади с выключенным переключателем двигателя . Механизм
замка рулевой колонки не настолько мощен , чтобы удерживать передние
колеса в прямом положении .
● При использовании метода частичной погрузки убедитесь в том , что на той
стороне автомобиля , которая не была поднята , имеется достаточный
дорожный просвет . Без достаточного дорожного просвета буксируемый
автомобиль может быть поврежден .
■ Во избежание повреждения автомобиля при буксировке на гибком
подвесе
Буксировка автомобиля на подвесе за переднюю или заднюю часть запрещена .
■ Во избежание повреждения автомобиля при аварийной буксировке
Не прикрепляйте кабели или цепи к деталям подвески .
■ Во избежание повреждения автомобиля при перевозке на безбортовой
платформе
● Не передвигайтесь через противооткатные упоры , поскольку это может
повредить шины .
● При закреплении передних колес не привязывайте автомобиль за какие -либо
другие части , помимо колес (не используйте такие детали , как подвеска ).
AVENSIS_OM_OM20C28R_(RR).book Page 543 Wednesday, February 25 , 2015 10:18 AM

5448-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

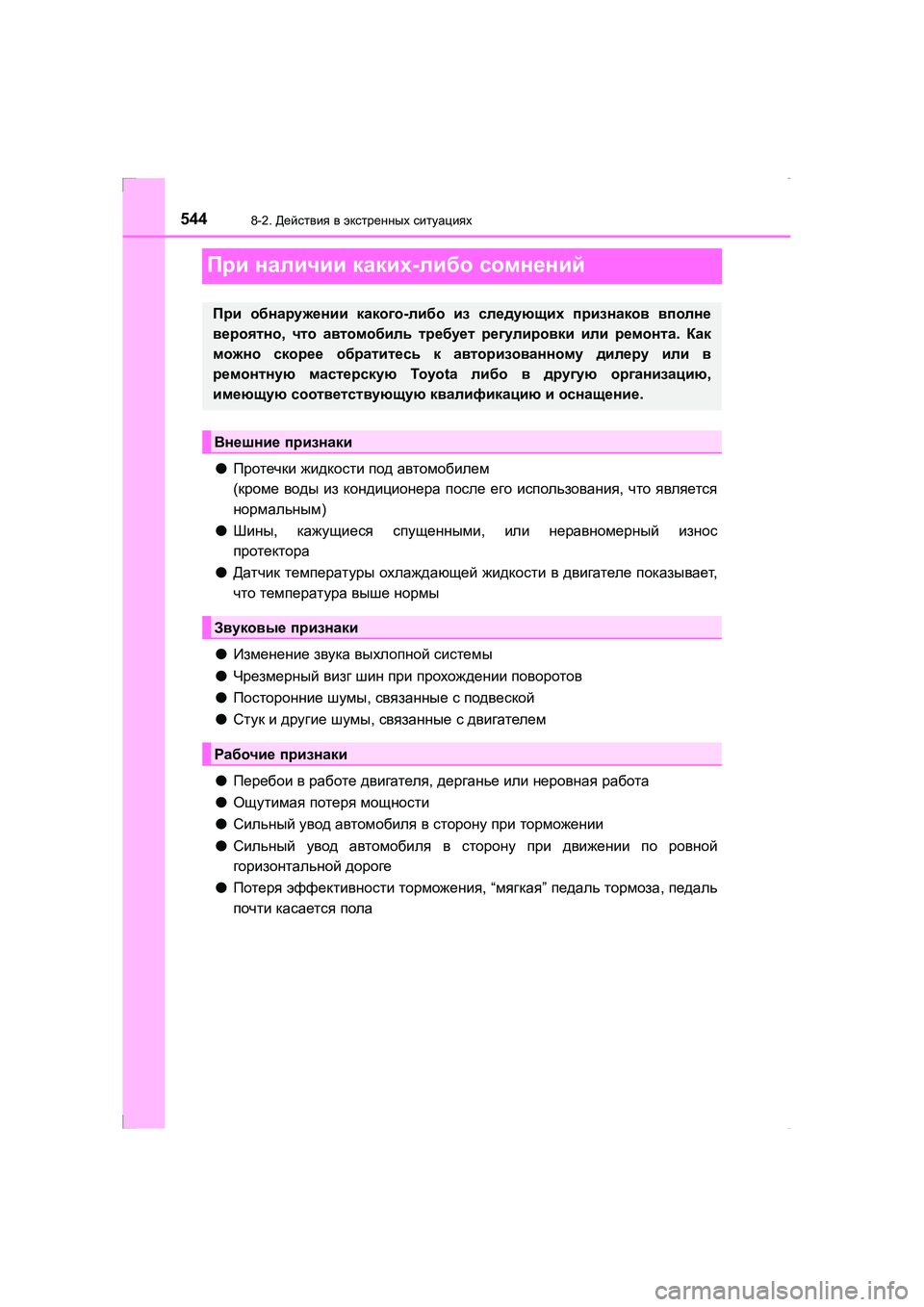

При наличии каких -либо сомнений
● Протечки жидкости под автомобилем
( кроме воды из кондиционера после его использования , что является
нормальным )
● Шины , кажущиеся спущенными , или неравномерный износ
протектора
● Датчик температуры охлаждающей жидкости в двигателе показывает ,
что температура выше нормы
● Изменение звука выхлопной системы
● Чрезмерный визг шин при прохождении поворотов
● Посторонние шумы , связанные с подвеской
● Стук и другие шумы , связанные с двигателем
● Перебои в работе двигателя , дерганье или неровная работа
● Ощутимая потеря мощности
● Сильный увод автомобиля в сторону при торможении
● Сильный увод автомобиля в сторону при движении по ровной
горизонтальной дороге
● Потеря эффективности торможения , “мягкая ” педаль тормоза , педаль
почти касается пола
При обнаружении какого -либо из следующих признаков вполне
вероятно , что автомобиль требует регулировки или ремонта . Как
можно скорее обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
Внешние признаки
Звуковые признаки
Рабочие признаки
