2016 Peugeot 508 Инструкция по эксплуатации (in Russian)

239
508_ru_Chap08_en-cas-de-pannes_ed01-2016

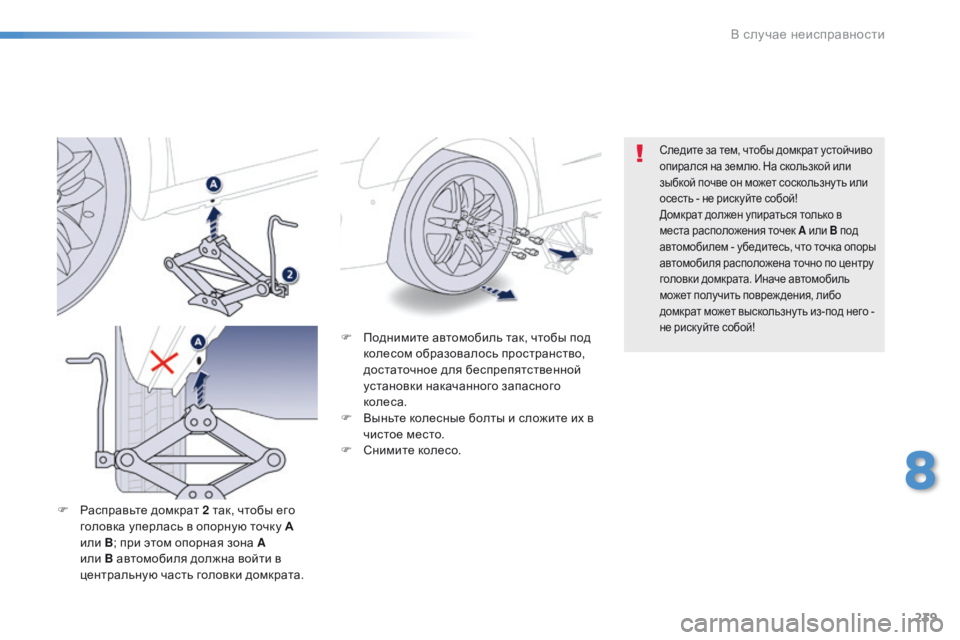

F Поднимите автомобиль так, чтобы под колесом образовалось пространство,
достаточное для беспрепятственной
установки накачанного запасного
колеса.
F

В
ыньте колесные болты и сложите их в
чистое место.
F

С
нимите колесо.
F

Р

асправьте домкрат 2 так, чтобы его
головка уперлась в опорную точку

А
или B; при этом опорная зона A
или B автомобиля должна войти в
центральную часть головки домкрата.
Следите за тем, чтобы домкрат устойчиво
опирался на землю. На скользкой или
зыбкой почве он может соскользну ть или
осесть - не рискуйте собой!
Домкрат должен упираться только в
места расположения точек A или B под
автомобилем - убедитесь, что точка опоры
автомобиля расположена точно по центру
головки домкрата. Иначе автомобиль
может получить повреж дения, либо
домкрат может выскользну ть из-под него -
не рискуйте собой!
8
В случае неисправности

240
508_ru_Chap08_en-cas-de-pannes_ed01-2016

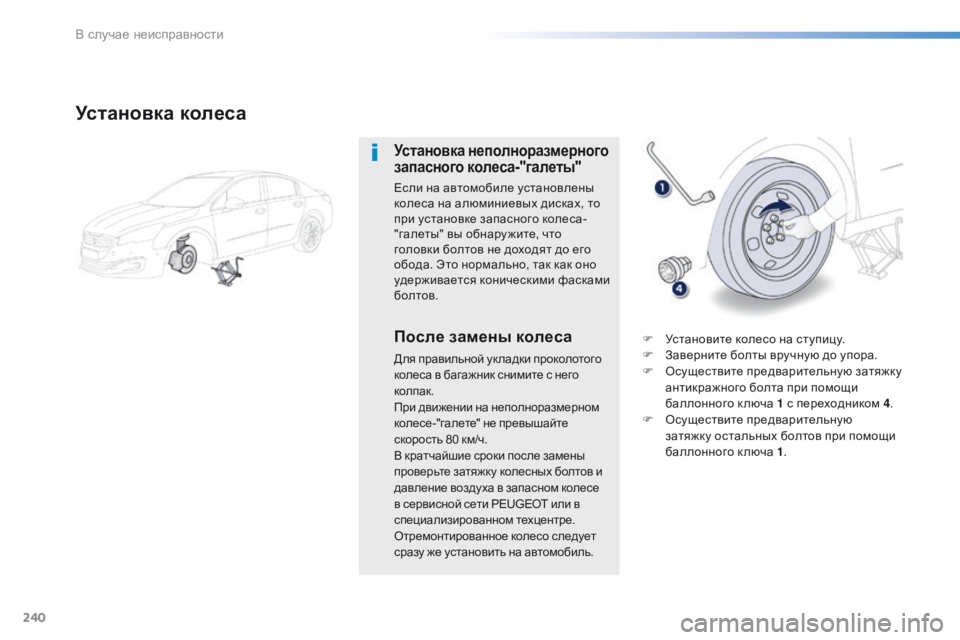

Установка колеса
Установка неполноразмерного
запасного колеса-"галеты"
Если на автомобиле установлены
колеса на алюминиевых дисках, то
при установке запасного колеса-
"галеты" вы обнару жите, что
головки болтов не доходят до его
обода. Это нормально, так как оно
удерживается коническими фасками
болтов.
После замены колеса
Для правильной ук ладки проколотого
колеса в багажник снимите с него
колпак.
При движении на неполноразмерном
колесе-"галете" не превышайте
скорость 80 км/ч.
В кратчайшие сроки после замены
проверьте затяжку колесных болтов и
давление воздуха в запасном колесе
в сервисной сети PEUGEOT или в
специализированном техцентре.
Отремонтированное колесо следует
сразу же установить на автомобиль.F

У
становите колесо на ступицу.
F З аверните болты вручную до упора.
F О существите предварительную затяжку
антикражного болта при помощи
баллонного ключа 1 с переходником 4 .
F

О
существите предварительную
затяжку остальных болтов при помощи
баллонного ключа 1.
В случае неисправности

241
508_ru_Chap08_en-cas-de-pannes_ed01-2016

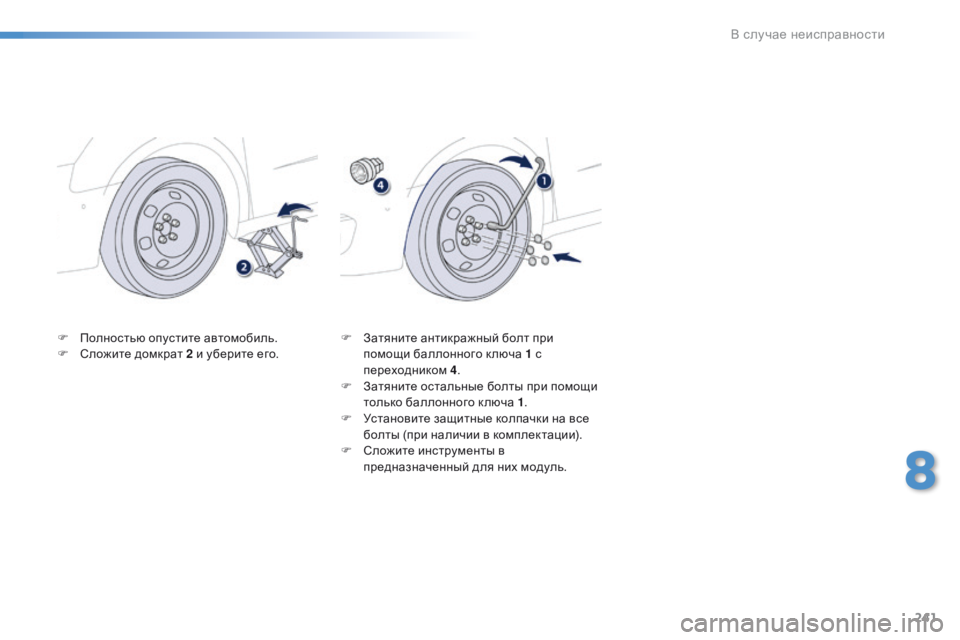

F Полностью опустите автомобиль.
F С ложите домкрат 2 и уберите его. F
З атяните антикражный болт при
помощи баллонного к люча 1 с
переходником 4.
F

З
атяните остальные болты при помощи
только баллонного к люча 1 .
F

У
становите защитные колпачки на все
болты (при наличии в комплектации).
F

С
ложите инструменты в
предназначенный для них модуль.
8
В случае неисправности

242
508_ru_Chap08_en-cas-de-pannes_ed01-2016

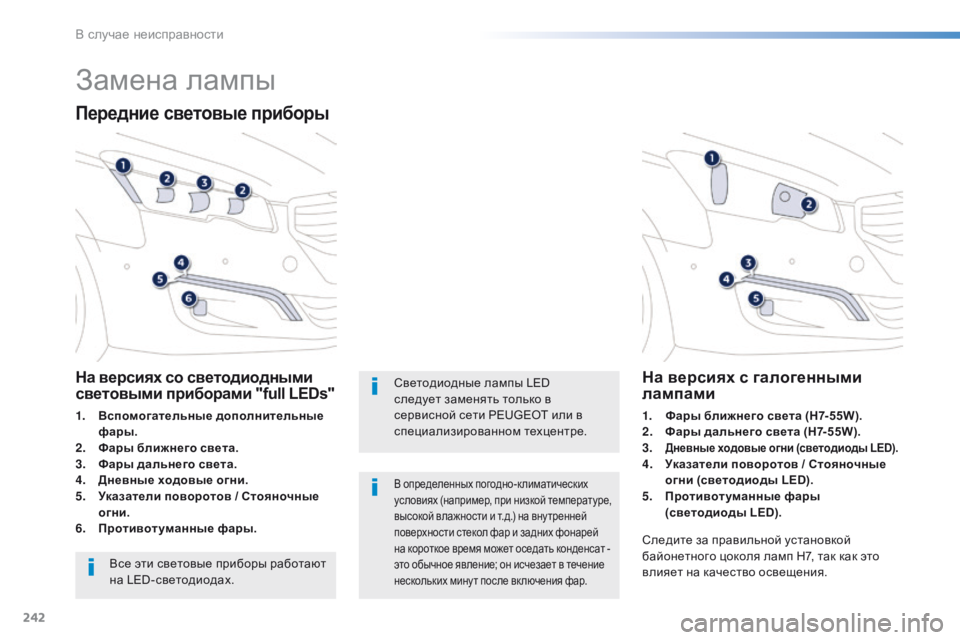

Замена лампы
Передние световые приборы
На версиях со светодиодными
световыми приборами "full LEDs"
1. Вспомогательные дополнительные фары.
2.
Ф

ары ближнего света.
3.
Ф

ары дальнего света.
4.
Д

невные ходовые огни.
5.
У

казатели поворотов / Стояночные
огни.
6.
П

ротивотуманные фары.
В определенных погодно-климатических
условиях (например, при низкой температуре,
высокой влажности и т.д.) на вну тренней
поверхности стекол фар и задних фонарей
на короткое время может оседать конденсат -
это обычное явление; он исчезает в течение
нескольких мину т после вк лючения фар.
Светодиодные лампы LED
следует заменять только в
сервисной сети PEUGEOT или в
специализированном техцентре.
Все эти световые приборы работают
на LED-светодиодах.На версиях с галогенными
лампами
1. Фары ближнего света (H7-55W).
2. Ф ары дальнего света (H7-55W).
3.
Дневные ходовые огни (светодиоды LED).4. Указатели поворотов / Стояночные огни (светодиоды LED).
5.
П

ротивотуманные фары
(светодиоды LED).
Следите за правильной установкой
байонетного цоколя ламп H7, так как это
влияет на качество освещения.
В случае неисправности

243
508_ru_Chap08_en-cas-de-pannes_ed01-2016

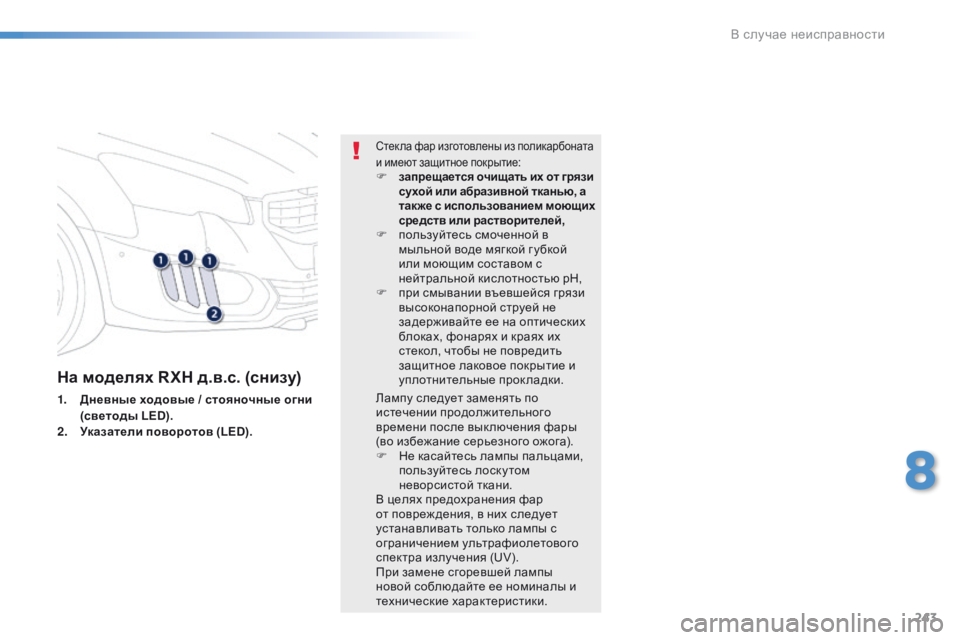

На моделях RXH д.в.с. (снизу)
1. Дневные ходовые / стояночные огни (светоды LED).
2.
У

казатели поворотов (LED).
Стек ла фар изготовлены из поликарбоната
и имеют защитное покрытие:
F запрещается очищать их от грязи
сухой или абразивной тканью, а
также с использованием моющих
средств или растворителей,
F пользуйтесь смоченной в мыльной воде мягкой г убкой
или моющим составом с
нейтральной кислотностью pH,
F

п
ри смывании въевшейся грязи
высоконапорной струей не
задерживайте ее на оптических
блоках, фонарях и краях их
стекол, чтобы не повредить
защитное лаковое покрытие и
уплотнительные прокладки.
Лампу следует заменять по
истечении продолжительного
времени после вык лючения фары
(во избежание серьезного ожога).
F

Н
е касайтесь лампы пальцами,
пользуйтесь лоску том
неворсистой ткани.
В целях предохранения фар
от повреж дения, в них следует
устанавливать только лампы с
ограничением ультрафиолетового
спектра излучения (UV).
При замене сгоревшей лампы
новой соблюдайте ее номиналы и
технические характеристики.
8
В случае неисправности

244
508_ru_Chap08_en-cas-de-pannes_ed01-2016

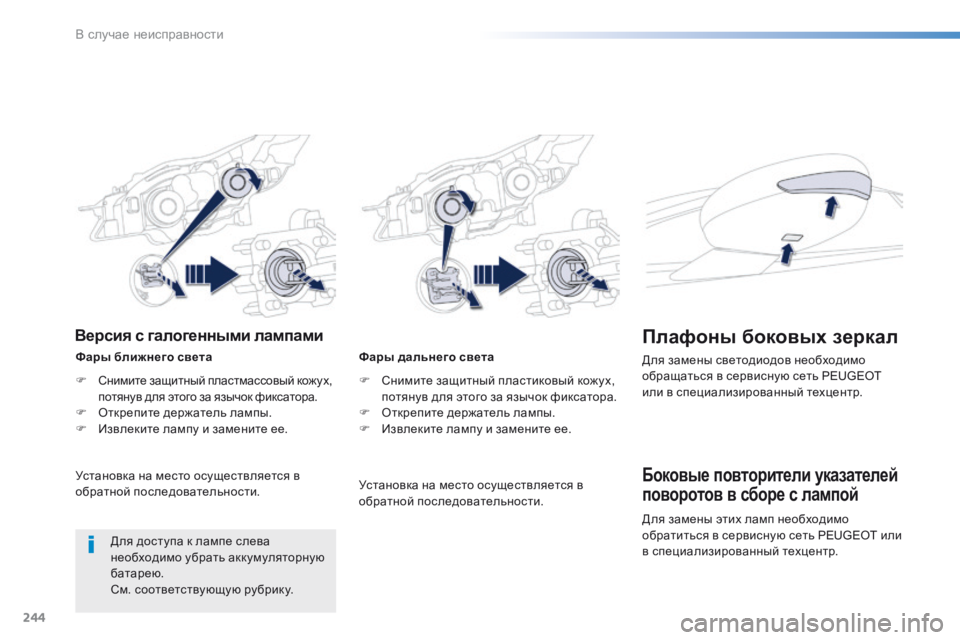

Фары дальнего света
F
С
нимите защитный пластиковый кожух,
потянув для этого за язычок фиксатора.
F

О
ткрепите держатель лампы.
F

И
звлеките лампу и замените ее.
Боковые повторители указателей
поворотов в сборе с лампой
Плафоны боковых зеркал
Для замены светодиодов необходимо
обращаться в сервисную сеть PEUGEOT
или в специализированный техцентр.
Установка на место осуществляется в
обратной последовательности.
Фары ближнего света
Версия с галогенными лампами
F Снимите защитный пластмассовый кожух,
потянув для этого за язычок фиксатора.
F

О
ткрепите держатель лампы.
F

И
звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности.
Для доступа к лампе слева
необходимо убрать аккумуляторную
батарею.
См. соответствующую рубрику. Для замены этих ламп необходимо
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.
В случае неисправности

245
508_ru_Chap08_en-cas-de-pannes_ed01-2016
1. Стоп-сигналы
( светодиоды LED).
2.
С

тояночные огни


(
светодиоды LED).
3.
У

казатели поворотов


(
PY21W - желтые).
4.
П

ротивотуманные световые
приборы


(
светодиоды LED) /


Ф
онари заднего хода (W16W).
Задние фонари (седан)
Указатели поворотов и фонарь заднего хода
Указатели поворотов Фонарь заднего хода
LED-светодиоды
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.F

О
ткройте багажник и снимите
пластмассовую заглушку.
F
О
тверните обе гайки крепления фонаря.
F
О
сторожно извлеките фонарь нару жу.
F
Отсоедините от фонаря разъем электрожг у та.F Разведите в стороны лапки фиксатора и
извлеките плату с лампами.
F

П
оверните лампу на четверть оборота и
замените ее.
Установку фонаря производите в обратной
последовательности. -

И
звлеките держатель лампы из
указателя поворота, как указано выше.
-
П
оверните на четверть оборота лампу и
замените ее.
Установку фонаря производите в обратной
последовательности.
8
В случае неисправности

246
508_ru_Chap08_en-cas-de-pannes_ed01-2016
1. Стоп- сигналы (светодиодные лампы).
2. Фонари заднего хода (W19W).
3.
У

казатели поворотов (PY21W с
желтой колбой).
4.
С

тояночные огни (светодиодные
лампы).
5.
П

ротивотуманные фары
(светодиодные лампы).
Задние фонари (SW et RXH "thermique")
F Откройте багажник и снимите заглушку, закрывающую доступ к фонарю.
F

С
нимите уплотняющую прок ладку из
пенопласта.
F

О
тсоедините от фонаря разъем
электрожгута.
F

О
тверните гайку крепления фонаря.
Указатели поворотов
(на крыльях)
F Осторожно извлеките фонарь нару жу.
F
С нимите уплотняющую прок ладку из
пенопласта.
F

О
свободите от фиксаторов плату с
лампами.
F

П
оверните лампу на четверть оборота и
замените ее.
Установку фонаря производите в обратной
последовательности.
LED-светодиоды
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.
В случае неисправности
