2016 Peugeot 508 Инструкция по эксплуатации (in Russian)

247
508_ru_Chap08_en-cas-de-pannes_ed01-2016

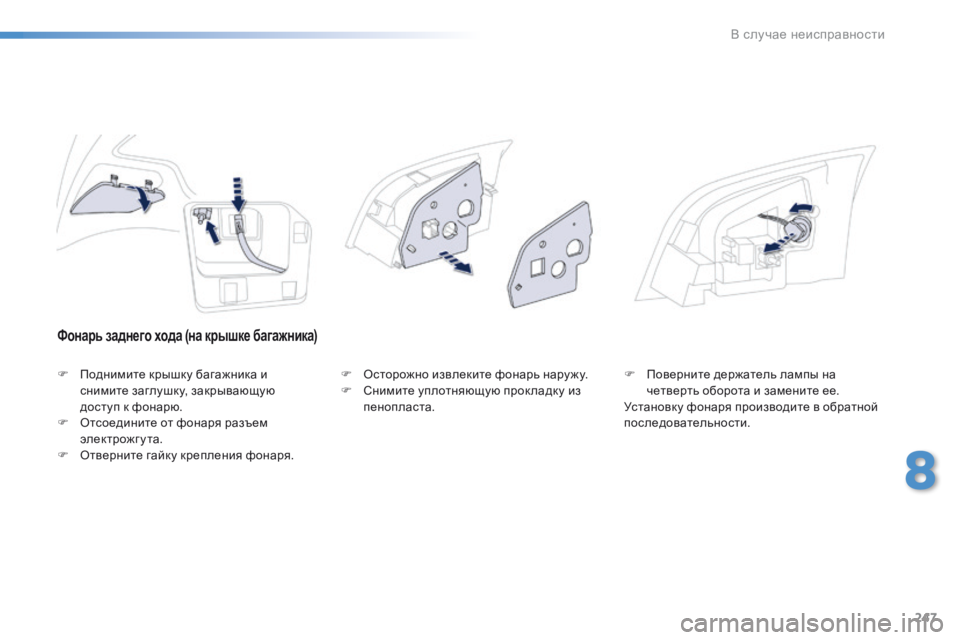

Фонарь заднего хода (на крышке багажника)
F Поднимите крышку багажника и снимите заглушку, закрывающую
доступ к фонарю.
F

О
тсоедините от фонаря разъем
электрожгута.
F

О
тверните гайку крепления фонаря. F
О сторожно извлеките фонарь нару жу.
F С нимите уплотняющую прок ладку из
пенопласта. F
П оверните держатель лампы на
четверть оборота и замените ее.
Установку фонаря производите в обратной
последовательности.
8
В случае неисправности

248
508_ru_Chap08_en-cas-de-pannes_ed01-2016

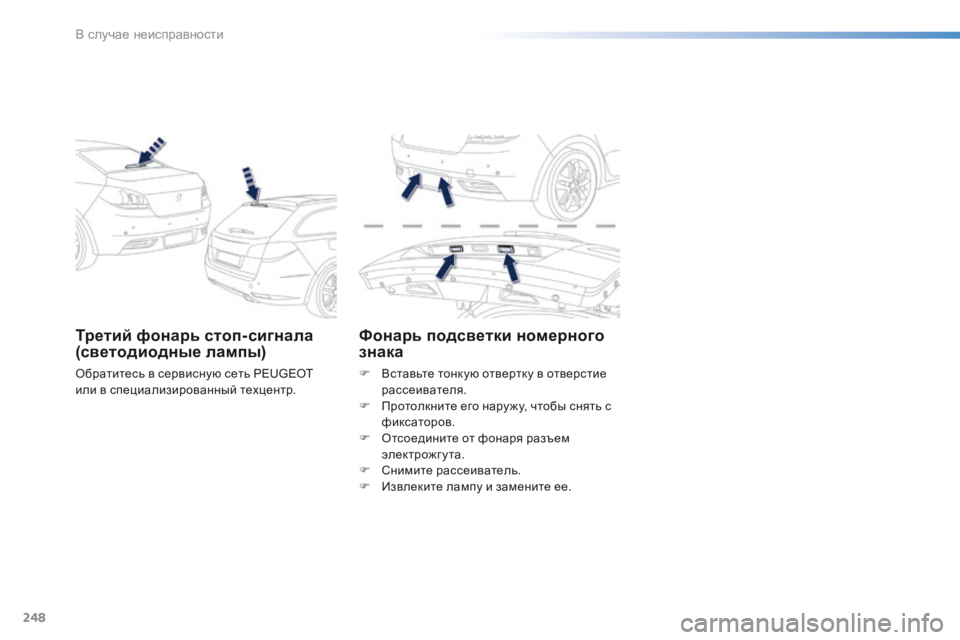

Третий фонарь стоп- сигнала
(светодиодные лампы)
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Фонарь подсветки номерного
знака
F Вставьте тонкую отвертку в отверстие рассеивателя.
F

П
ротолкните его нару жу, чтобы снять с
фиксаторов.
F

О
тсоедините от фонаря разъем
электрожгута.
F

С
нимите рассеиватель.
F

И
звлеките лампу и замените ее.
В случае неисправности

249
508_ru_Chap08_en-cas-de-pannes_ed01-2016

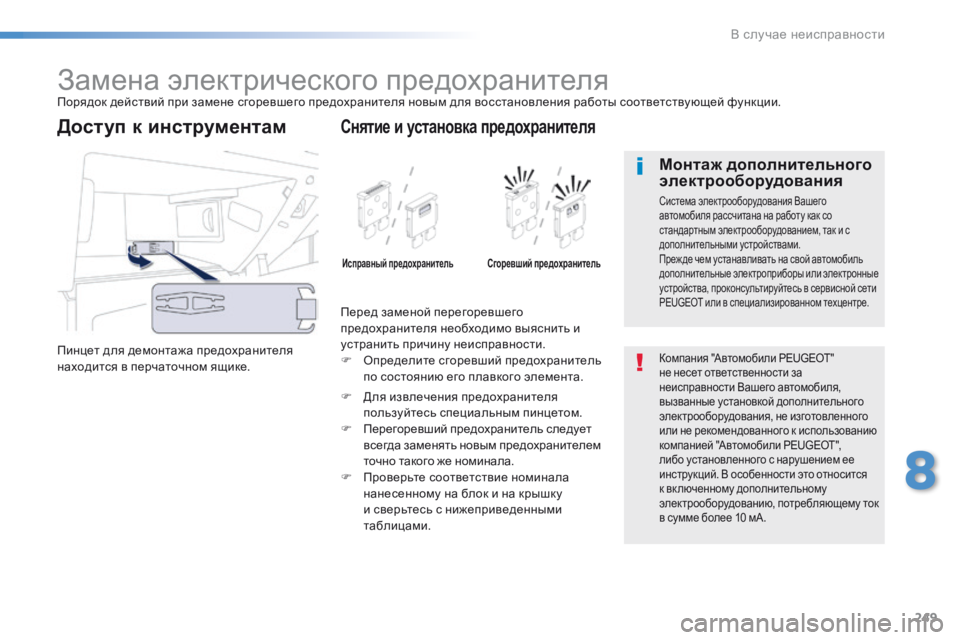

Замена электрического предохранителяПорядок действий при замене сгоревшего предохранителя новым для восстановления работы соответствующей функции.
Пинцет для демонтажа предохранителя
находится в перчаточном ящике.
Доступ к инструментам
Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
F
О
пределите сгоревший предохранитель
по состоянию его плавкого элемента.
Снятие и установка предохранителя
Исправный предохранительСгоревший предохранитель
F Для извлечения предохранителя пользуйтесь специальным пинцетом.
F

П
ерегоревший предохранитель следует
всегда заменять новым предохранителем
точно такого же номинала.
F

П
роверьте соответствие номинала
нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.
Компания "Автомобили PEUGEOT"
не несет ответственности за
неисправности Вашего автомобиля,
вызванные установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к использованию
компанией "Автомобили PEUGEOT",
либо установленного с нарушением ее
инструкций. В особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 мА.
Монтаж дополнительного
электрооборудования
Система электрооборудования Вашего
автомобиля рассчитана на работу как со
стандартным электрооборудованием, так и с
дополнительными устройствами.
Преж де чем устанавливать на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.
8
В случае неисправности

250
508_ru_Chap08_en-cas-de-pannes_ed01-2016

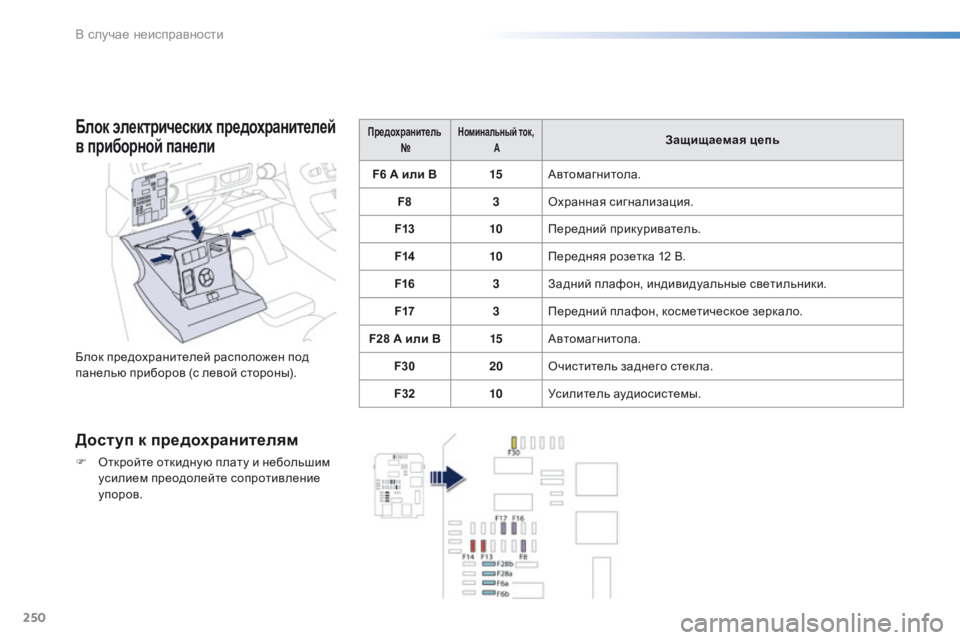

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под
панелью приборов (с левой стороны).
Доступ к предохранителям
F Откройте откидную плату и небольшим усилием преодолейте сопротивление
упоров.
Предохранитель
№Номинальный ток,
АЗащищаемая цепь
F6 A или B 15Автомагнитола.
F8 3Охранная сигнализация.
F13 10Передний прикуриватель.
F14 10Передняя розетка 12 В.
F16 3Задний плафон, индивидуальные светильники.
F17 3Передний плафон, косметическое зеркало.
F28 A или B 15Автомагнитола.
F30 20Очиститель заднего стекла.
F32 10Усилитель аудиосистемы.
В случае неисправности

251
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Предохранитель N°Номинальный ток, АЗащищаемая цепь
F3 15
Панель стек лоподъемника водителя, розетка 12 В на задних сиденьях.
F415Розетка 12 В в багажнике.
F5 30Задний импульсный стеклоподъемник.
F6 30Передний импульсный стеклоподъемник.
F11 20Блок цепи буксирного устройства.
F12 20Усилитель аудиосистемы.
F15 20Потолочная шторка панорамной стек лянной крыши
(SW и R XH "thermique").
F16 5Плата стеклоподъемника водителя.

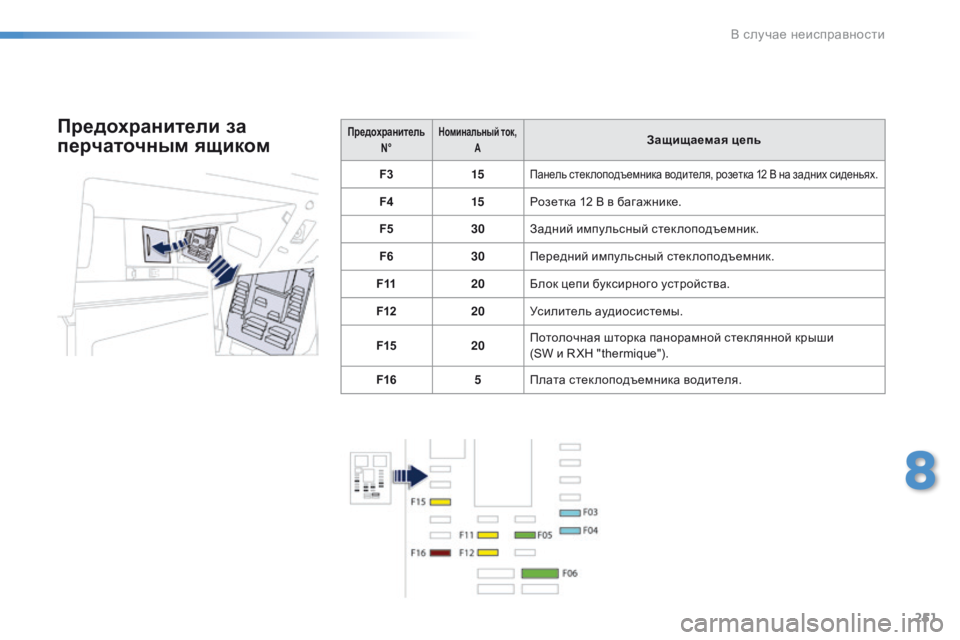

Предохранители за
перчаточным ящиком
8
В случае неисправности

252
508_ru_Chap08_en-cas-de-pannes_ed01-2016

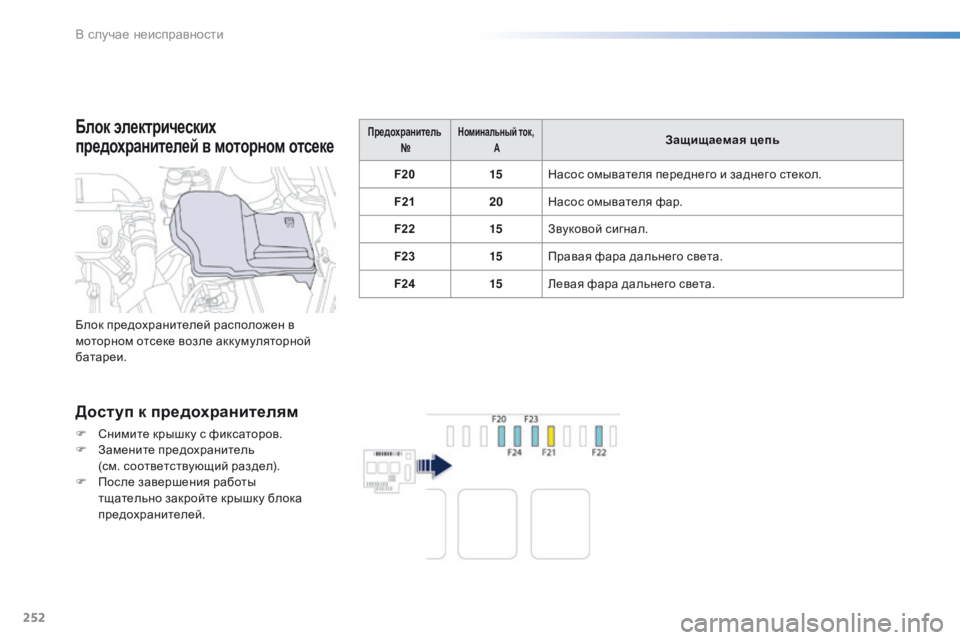

Блок электрических
предохранителей в моторном отсеке
Доступ к предохранителям
F Снимите крышку с фиксаторов.
F З амените предохранитель
(см. соответствующий раздел).
F

П
осле завершения работы
тщательно закройте крышку блока
предохранителей.
Предохранитель №Номинальный ток, АЗащищаемая цепь
F20 15Насос омывателя переднего и заднего стекол.
F21 20Насос омывателя фар.
F22 15Звуковой сигнал.
F23 15Правая фара дальнего света.
F24 15Левая фара дальнего света.
Блок предохранителей расположен в
моторном отсеке возле аккумуляторной
батареи.
В случае неисправности

253
508_ru_Chap08_en-cas-de-pannes_ed01-2016

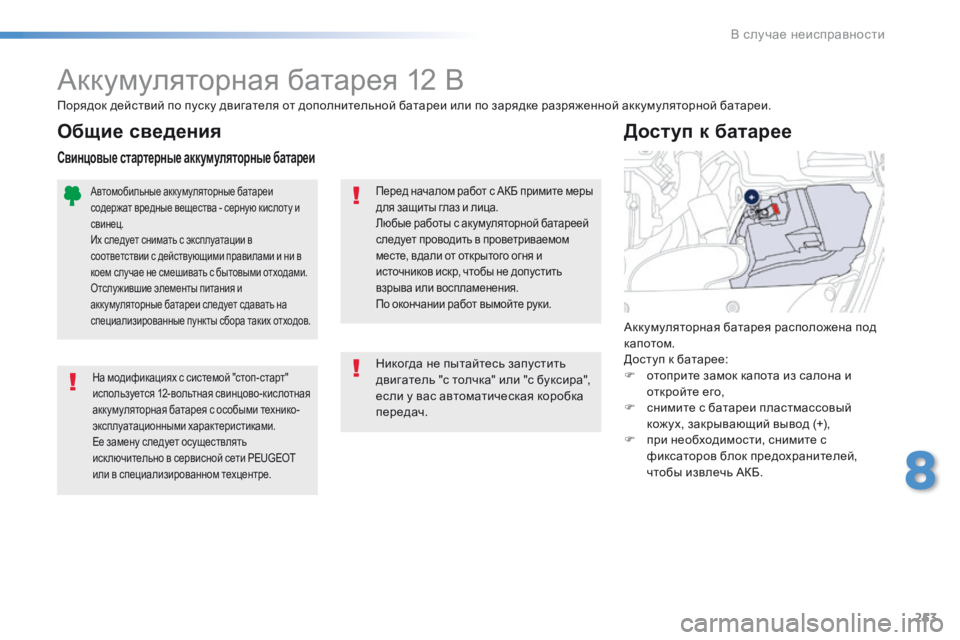

Аккумуляторная батарея 12 В
На модификациях с системой "стоп-старт"
используется 12-вольтная свинцово-кислотная
аккумуляторная батарея с особыми технико-
эксплуатационными характеристиками.
Ее замену следует осуществлять
иск лючительно в сервисной сети PEUGEOT
или в специализированном техцентре.
Аккумуляторная батарея расположена под
капотом.
Доступ к батарее:
F
о
топрите замок капота из салона и
откройте его,
F

с
нимите с батареи пластмассовый
кожух, закрывающий вывод (+),
F

п
ри необходимости, снимите с
фиксаторов блок предохранителей,
чтобы извлечь АКБ.
Доступ к батарее
Порядок действий по пуску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.
Перед началом работ с АКБ примите меры
для защиты глаз и лица.
Любые работы с акумуляторной батареей
следует проводить в проветриваемом
месте, вдали от открытого огня и
источников искр, чтобы не допустить
взрыва или воспламенения.
По окончании работ вымойте руки.Автомобильные аккумуляторные батареи
содержат вредные вещества - серную кислоту и
свинец.
Их следует снимать с эксплуатации в
соответствии с действующими правилами и ни в
коем случае не смешивать с бытовыми отходами.
Отслужившие элементы питания и
аккумуляторные батареи следует сдавать на
специализированные пункты сбора таких отходов.
Общие сведения
Свинцовые стартерные аккумуляторные батареи
Никогда не пытайтесь запустить
двигатель "с толчка" или "с буксира",
если у вас автоматическая коробка
передач.
8
В случае неисправности

254
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Некоторые бортовые системы, в т.ч.
и "стоп-старт" не буду т работать
до тех пор, пока АКБ не будет
достаточно заряжена.
F

П

одсоедините другой конец зеленого
или черного провода к массе C
"разряженного" автомобиля.
F

З

апустите двигатель на автомобиле-
"доноре" и дайте ему поработать
несколько минут.
F

Включите стартер "разряженного"
автомобиля и дайте двигателю поработать.
Если двигатель не запустился с
первого раза, вык лючите зажигание
и подож дите несколько секунд перед
новой попыткой.

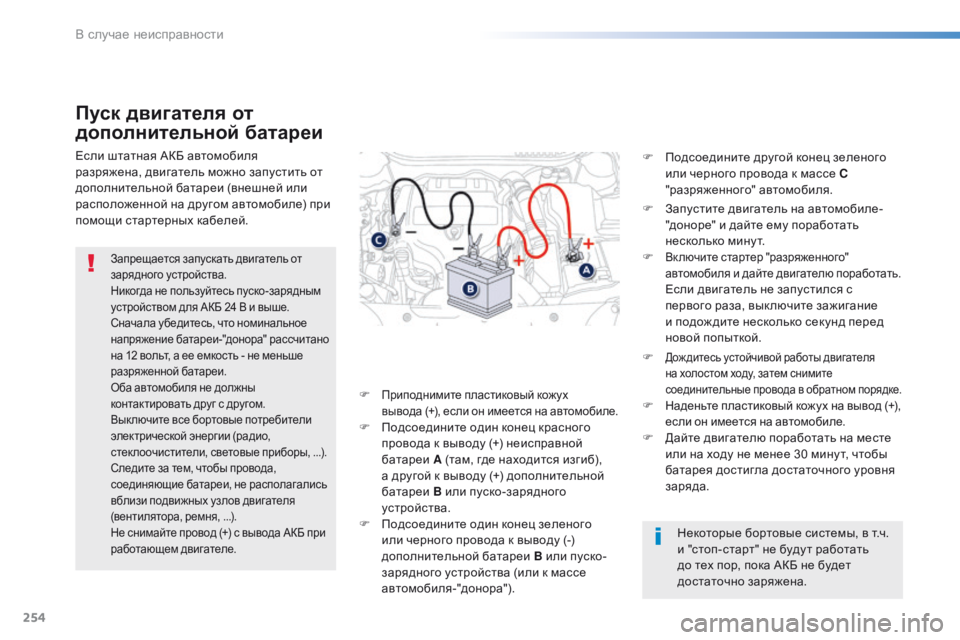

Если штатная АКБ автомобиля
разряжена, двигатель можно запустить от
дополнительной батареи (внешней или
расположенной на другом автомобиле) при
помощи стартерных кабелей.
Пуск двигателя от
дополнительной батареи
Запрещается запускать двигатель от
зарядного устройства.
Никогда не пользуйтесь пуско-зарядным
устройством для АКБ 24 В и выше.
Сначала убедитесь, что номинальное
напряжение батареи-"донора" рассчитано
на 12 вольт, а ее емкость - не меньше
разряженной батареи.
Оба автомобиля не должны
контактировать друг с другом.
Выключите все бортовые потребители
электрической энергии (радио,
стеклоочистители, световые приборы, ...).
Следите за тем, чтобы провода,
соединяющие батареи, не располагались
вблизи подвижных узлов двигателя
(вентилятора, ремня, ...).
Не снимайте провод (+) с вывода АКБ при
работающем двигателе.
F Приподнимите пластиковый кожух
вывода
(+), если он имеется на автомобиле.
F Подсоедините один конец красного провода к выводу (+) неисправной
батареи A (там, где находится изгиб),
а другой к выводу (+) дополнительной
батареи B или пуско-зарядного
устройства.
F

П
одсоедините один конец зеленого
или черного провода к выводу (-)
дополнительной батареи B или пуско-
зарядного устройства (или к массе
автомобиля-"донора"). F

Дождитесь устойчивой работы двигателя
на холостом ходу, затем снимите
соединительные провода в обратном порядке.
F Наденьте пластиковый кожух на вывод (+),
е сли он имеется на автомобиле.
F Дайте двигателю поработать на месте или на ходу не менее 30 мину т, чтобы
батарея достигла достаточного уровня
заряда.
В случае неисправности
