2016 Peugeot 508 Инструкция по эксплуатации (in Russian)

7
508_ru_Chap00b_vue-ensemble_ed01-2016

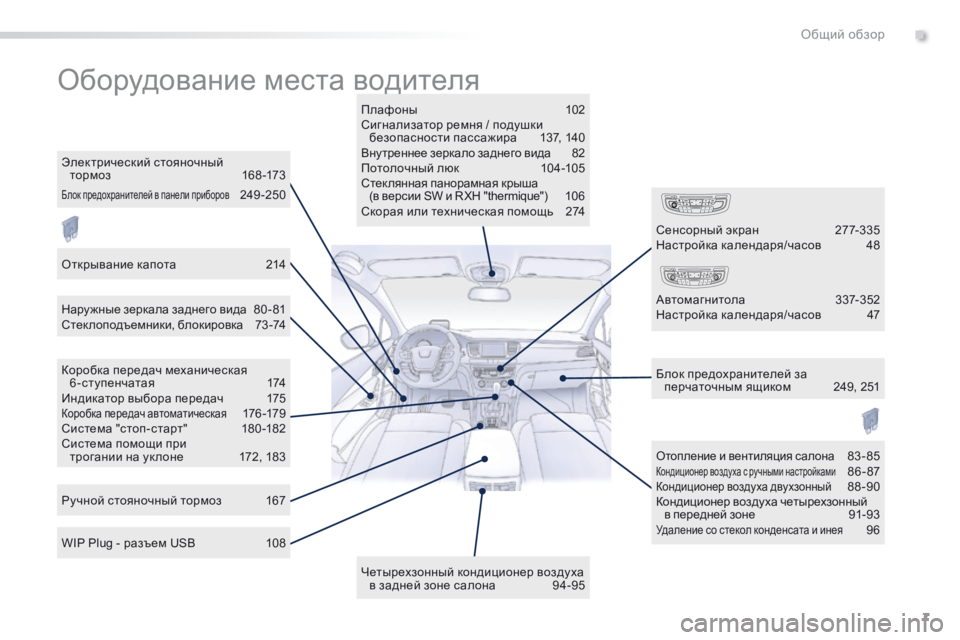

Оборудование места водителя
Плафоны 102
Сигнализатор ремня / подушки безопасности пассажира

1
37, 140
Вну треннее зеркало заднего вида

8
2
Потолочный люк

1
04-105
Стек лянная панорамная крыша
(в версии SW и R XH "thermique")

1
0 6
Скорая или техническая помощь

2
74
Нару жные зеркала заднего вида

8

0 - 81
Стеклоподъемники, блокировка
7

3-74
Ручной стояночный тормоз

1

67
Отопление и вентиляция салона 83-85Кондиционер воздуха с ручными настройками 86 - 87Кондиционер воздуха двухзонный 88-90
Кондиционер воздуха четырехзонный в

передней зоне

9
1- 93
Удаление со стекол конденсата и инея 96
WIP Plug - разъем USB
1
08
Электрический стояночный
тормоз
1

68-173
Коробка передач механическая 6-ступенчатая
1

74
Индикатор выбора передач

1

75
Коробка передач автоматическая 176 -179
Система "стоп-старт"
1 80 -182
Система помощи при трогании на ук лоне

1
72, 183 Блок предохранителей за
перчаточным ящиком
2
49, 251
Четырехзонный кондиционер воздуха в задней зоне салона

9
4-95Сенсорный экран
2

77-335
Настройка календаря/часов
4
8
Автомагнитола
33
7-352
Настройка календаря/часов
4
7
Открывание капота

2
14
Блок предохранителей в панели приборов 249 -250
.
Общий обзор

8
508_ru_Chap00b_vue-ensemble_ed01-2016
Аварийная световая сигнализация 1 32
Вык лючатель, ADML, пуск / выключение двигателя
1

61-166
Система "стоп-старт"

1

80 -182
Электрический стояночный тормоз
1

68-173

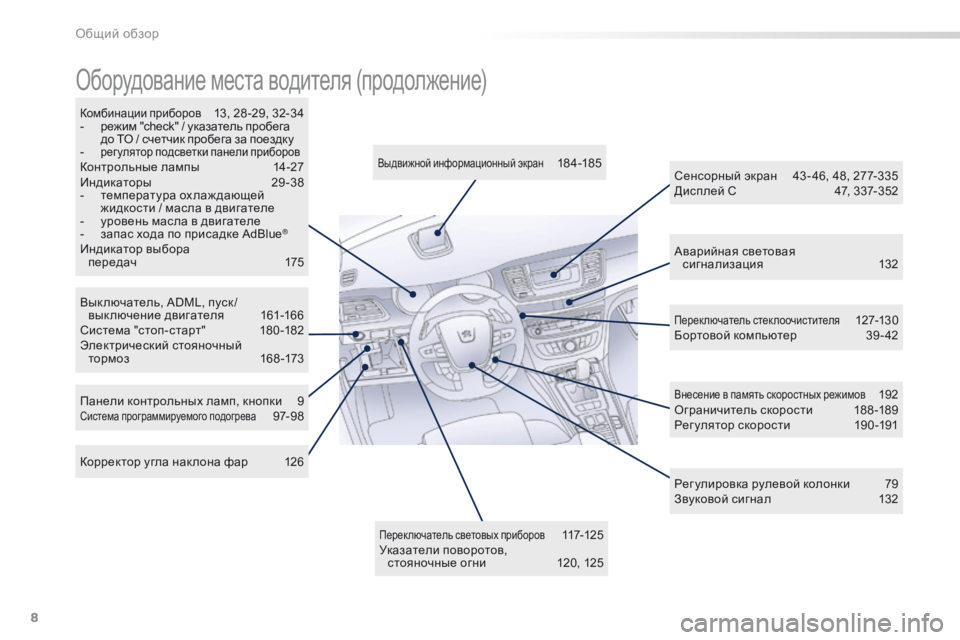

Комбинации приборов 13, 28 -29, 32-34
- р
ежим "check" / указатель пробега
до ТО / счетчик пробега за поездку
-

регулятор подсветки панели приборовКонтрольные лампы 1 4-27
Индикаторы 2 9-38
-

т
емпература ох лаж дающей
жидкости / масла в двигателе
-

у
ровень масла в двигателе
-

з
апас хода по присадке AdBlue
®
Индикатор выбора передач 1 75
Переключатель стеклоочистителя 127-13 0
Бортовой компьютер
3 9 - 42
Корректор угла нак лона фар

1

26
Выдвижной информационный экран 18 4 -185 Сенсорный экран 4 3 - 46, 48, 277-335
Дисплей C

4
7, 337-352
Оборудование места водителя (продолжение)
Перек лючатель световых приборов 117-12 5
Указатели поворотов,
стояночные огни

1
20, 125
Панели контрольных ламп, кнопки

9Система программируемого подогрева 97- 9 8
Внесение в память скоростных режимов 192
Ограничитель скорости 1
88-189
Регулятор скорости
1

90-191
Рег улировка рулевой колонки

7
9
Звуковой сигнал

1
32
Общий обзор

9
508_ru_Chap00b_vue-ensemble_ed01-2016

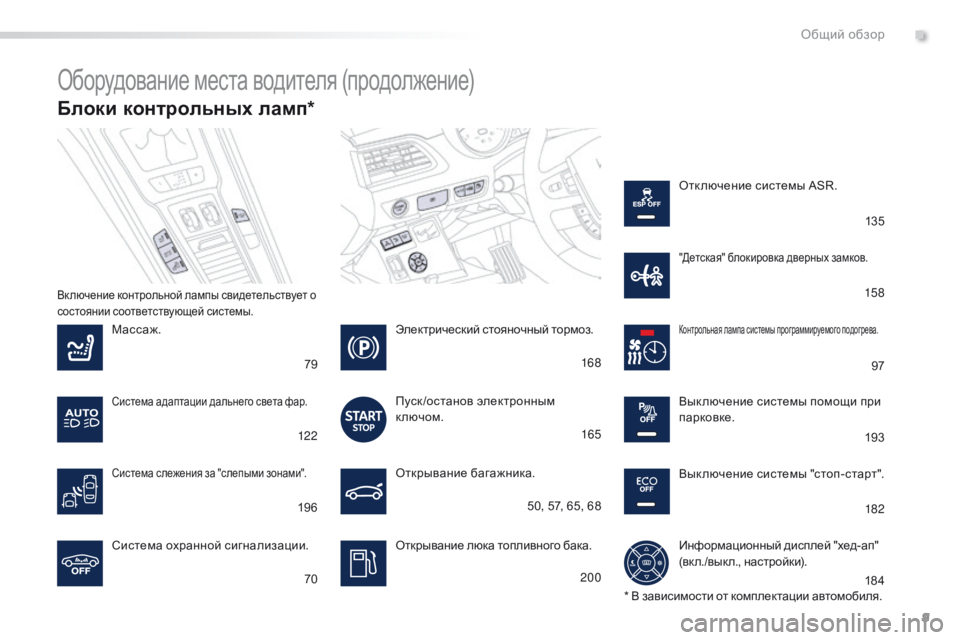

Блоки контрольных ламп*
Оборудование места водителя (продолжение)
Открывание багажника.
Открывание люка топливного бака.
Массаж.
Система охранной сигнализации.
Контрольная лампа системы программируемого подогрева.Электрический стояночный тормоз.
Пуск /останов электронным
ключом.
Выключение системы "стоп-старт".
Информационный дисплей "хед-ап"
(вкл./выкл., настройки). Вык лючение системы помощи при
парковке.
Система слежения за "слепыми зонами".
"Детская" блокировка дверных замков.
Отк лючение системы ASR.
Система адаптации дальнего света фар.
Вк лючение контрольной лампы свидетельствует о
состоянии соответствующей системы.
* В зависимости от комплектации автомобиля.
70
79
12 2
19 6 200168
165
50, 57, 65, 68
18 497
193 182 13 5
15 8
.
Общий обзор

10
508_ru_Chap00b_vue-ensemble_ed01-2016

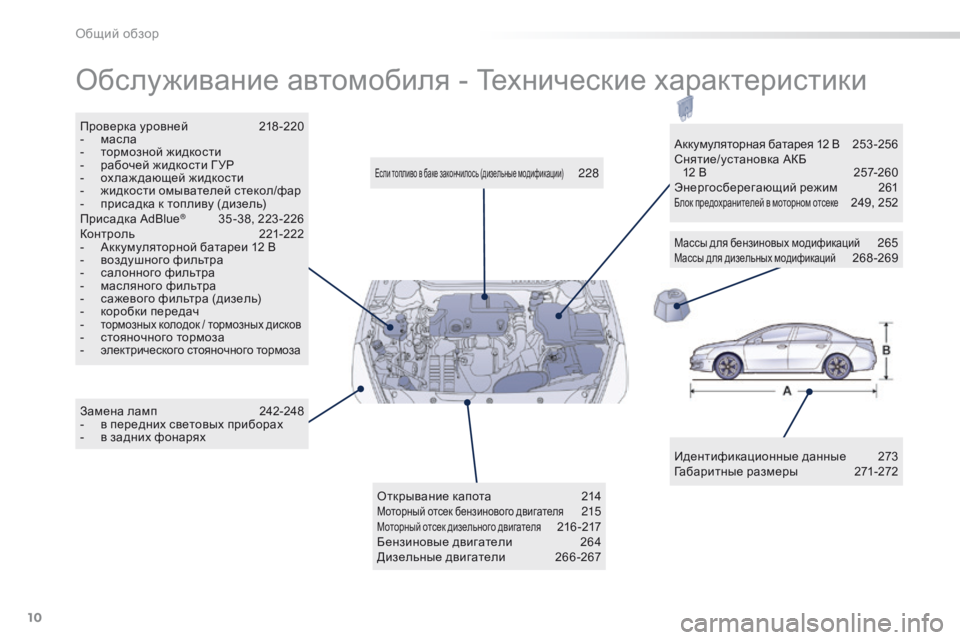

Обслуживание автомобиля - Технические характеристики
Идентификационные данные 273
Габаритные размеры 2 71-272
Если топливо в баке закончилось (дизельные модификации) 228
Проверка уровней
2

18-220
-

м

асла
-

т

ормозной жидкости
-
р
абочей жидкости Г УР
-
о
х лаж дающей жидкости
-

ж

идкости омывателей стекол/фар
-

п

рисадка к топливу (дизель)
Присадка AdBlue
® 35-38, 223-226
Контроль 2 21-222
-

А

ккумуляторной батареи 12 В
-
в

оздушного фильтра
-
с

алонного фильтра
-

м

асляного фильтра
-

с

ажевого фильтра (дизель)
-

к

оробки передач
-

тормозных колодок / тормозных дисков- стояночного тормоза
- электрического стояночного тормоза
Замена ламп 2 42-248
- в п ередних световых приборах
-

в з
адних фонарях Аккумуляторная батарея 12 В

2
5 3 -25 6
Снятие/установка АКБ 12 В
2
57-260
Энергосберегающий режим
2
61
Блок предохранителей в моторном отсеке 249, 252
Открывание капота

2

14
Моторный отсек бензинового двигателя 215Моторный отсек дизельного двигателя 216 -217
Бензиновые двигатели 2 64
Дизельные двигатели
2

66-267
Массы для бензиновых модификаций 265Массы для дизельных модификаций 268-269
Общий обзор

11
508_ru_Chap00c_eco-conduite_ed01-2016

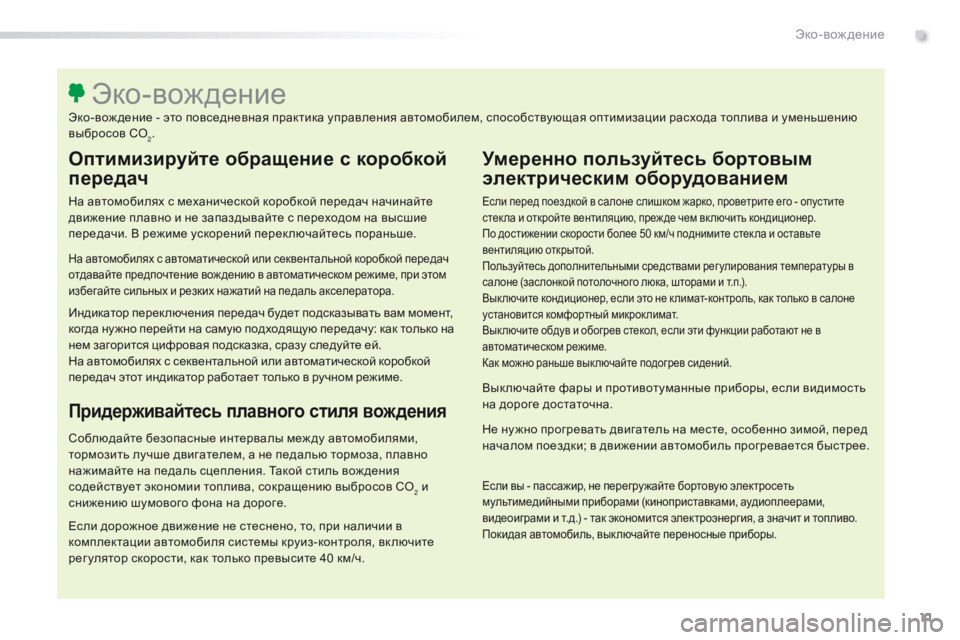

Оптимизируйте обращение с коробкой
передач
На автомобилях с механической коробкой передач начинайте
движение плавно и не запаздывайте с переходом на высшие
передачи. В режиме ускорений перек лючайтесь пораньше.
На автомобилях с автоматической или секвентальной коробкой передач
отдавайте предпочтение вож дению в автоматическом режиме, при этом
избегайте сильных и резких нажатий на педаль акселератора.
Умеренно пользуйтесь бортовым
электрическим оборудованием
Если перед поездкой в салоне слишком жарко, проветрите его - опустите
стек ла и откройте вентиляцию, преж де чем вк лючить кондиционер.
По достижении скорости более 50 км/ч поднимите стек ла и оставьте
вентиляцию открытой.
Пользуйтесь дополнительными средствами регулирования температуры в
салоне (заслонкой потолочного люка, шторами и т.п.).
Вык лючите кондиционер, если это не к лимат-контроль, как только в салоне
установится комфортный микроклимат.
Вык лючите обдув и обогрев стекол, если эти функции работают не в
автоматическом режиме.
Как можно раньше вык лючайте подогрев сидений.
Вык лючайте фары и противотуманные приборы, если видимость
на дороге достаточна.
Не ну жно прогревать двигатель на месте, особенно зимой, перед
началом поездки; в движении автомобиль прогревается быстрее.
Если вы - пассажир, не перегру жайте бортовую электросеть
мультимедийными приборами (киноприставками, аудиоплеерами,
видеоиграми и т.д.) - так экономится электроэнергия, а значит и топливо.
Покидая автомобиль, вык лючайте переносные приборы.
Эко-вождение
Эко-вож дение - это повседневная практика управления автомобилем, способствующая оптимизации расхода топлива и уменьшению
выбросов CO
2.
Придерживайтесь плавного стиля вождения
Соблюдайте безопасные интервалы меж ду автомобилями,
тормозить лучше двигателем, а не педалью тормоза, плавно
нажимайте на педаль сцепления. Такой стиль вож дения
содействует экономии топлива, сокращению выбросов CO
2 и
снижению шумового фона на дороге.
Если дорожное движение не стеснено, то, при наличии в
комплектации автомобиля системы круиз-контроля, вк лючите
рег улятор скорости, как только превысите 40 км/ч. Индикатор перек лючения передач будет подсказывать вам момент,
когда ну жно перейти на самую подходящую передачу: как только на
нем загорится цифровая подсказка, сразу следуйте ей.
На автомобилях с секвентальной или автоматической коробкой
передач этот индикатор работает только в ручном режиме.
.
Эко-вождение

12
508_ru_Chap00c_eco-conduite_ed01-2016

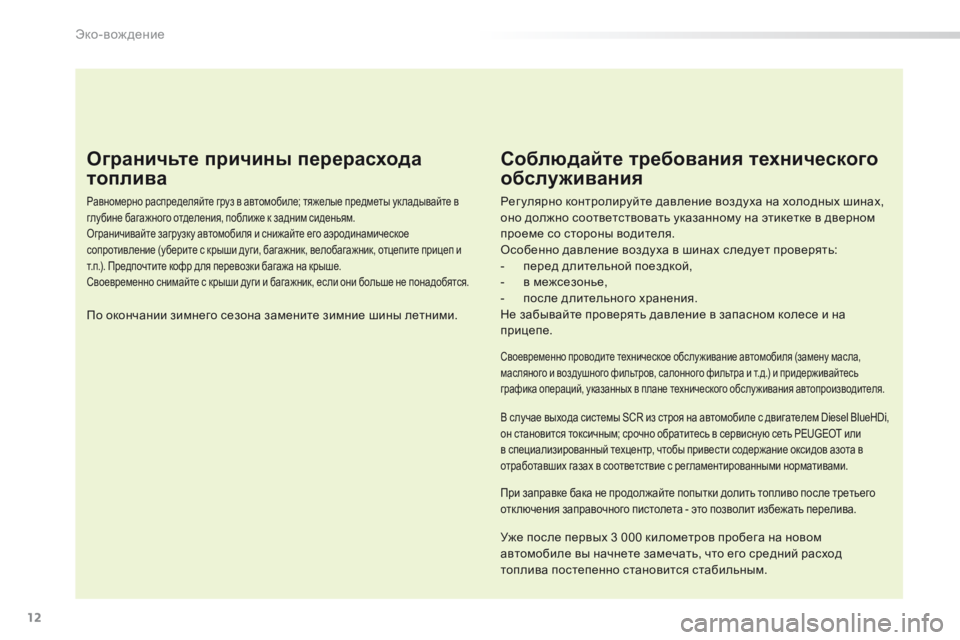

Ограничьте причины перерасхода
топлива
Равномерно распределяйте груз в автомобиле; тяжелые предметы ук ладывайте в
глубине багажного отделения, поближе к задним сиденьям.
Ограничивайте загрузку автомобиля и снижайте его аэродинамическое
сопротивление (уберите с крыши дуги, багажник, велобагажник, отцепите прицеп и
т.п.). Предпочтите кофр для перевозки багажа на крыше.
Своевременно снимайте с крыши дуги и багажник, если они больше не понадобятся.
По окончании зимнего сезона замените зимние шины летними.
Соблюдайте требования технического
обслуживания
Рег улярно контролируйте давление воздуха на холодных шинах,
оно должно соответствовать указанному на этикетке в дверном
проеме со стороны водителя.
Особенно давление воздуха в шинах следует проверять:
-
п
еред длительной поездкой,
-

в м
ежсезонье,
-

п
осле длительного хранения.
Не забывайте проверять давление в запасном колесе и на
прицепе.
Своевременно проводите техническое обслу живание автомобиля (замену масла,
масляного и воздушного фильтров, салонного фильтра и т.д.) и придерживайтесь
графика операций, указанных в плане технического обслу живания автопроизводителя.
В случае выхода системы SCR из строя на автомобиле с двигателем Diesel BlueHDi,
он становится токсичным; срочно обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр, чтобы привести содержание оксидов азота в
отработавших газах в соответствие с регламентированными нормативами.
При заправке бака не продолжайте попытки долить топливо после третьего
отк лючения заправочного пистолета - это позволит избежать перелива.
Уже после первых 3 000 километров пробега на новом
автомобиле вы начнете замечать, что его средний расход
топлива постепенно становится стабильным.
Эко-вождение

13
508 _ru_Chap01_instrument-bord_ed01-2016

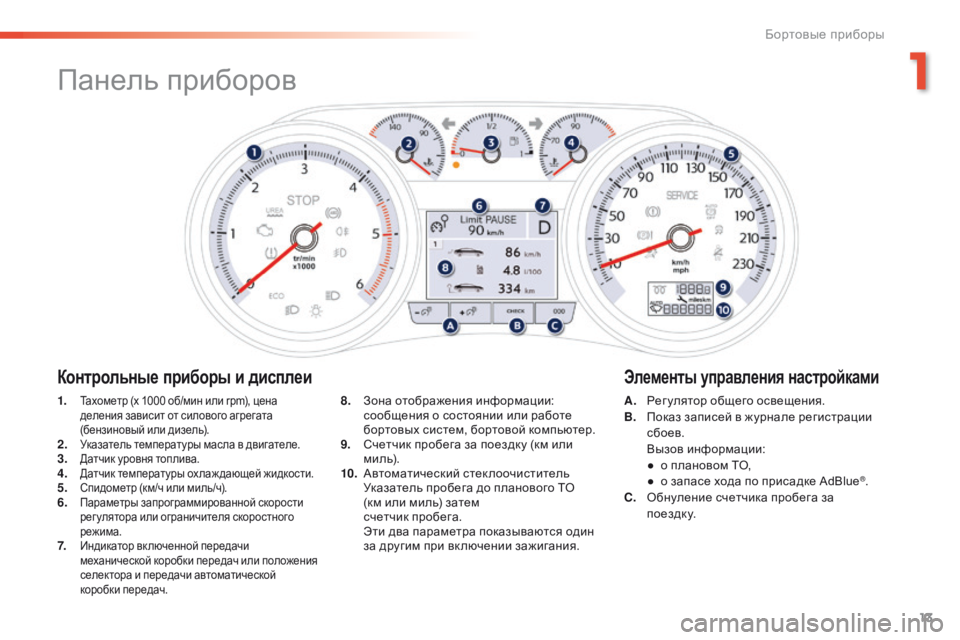

Панель приборов
1. Тахометр (x 1000 об/мин или rpm), цена
деления зависит от силового агрегата
(бензиновый или дизель).
2. Указатель температуры масла в двигателе.3. Датчик уровня топлива.4. Датчик температуры ох лаж дающей жидкости.5. Спидометр (км/ч или миль/ч).6. Параметры запрограммированной скорости рег улятора или ограничителя скоростного
режима.
7. Индикатор включенной передачи механической коробки передач или положения
селектора и передачи автоматической
коробки передач.
A. Регулятор общего освещения.
B. П
оказ записей в журнале регистрации
сбоев.
В

ызов информации:
●

о п
лановом ТО,
●

о з
апасе хода по присадке AdBlue
®.
C. О
бнуление счетчика пробега за
поездку.
8.
З

она отображения информации:
сообщения о состоянии или работе
бортовых систем, бортовой компьютер.
9.
С

четчик пробега за поездку (км или
м и л ь).
10. А
втоматический стеклоочиститель У
казатель пробега до планового ТО
(

км или миль) затем
с

четчик пробега.
Э

ти два параметра показываются один
за другим при вк лючении зажигания.
Контрольные приборы и дисплеиЭлементы управления настройками
1
Бортовые приборы

14
508 _ru_Chap01_instrument-bord_ed01-2016

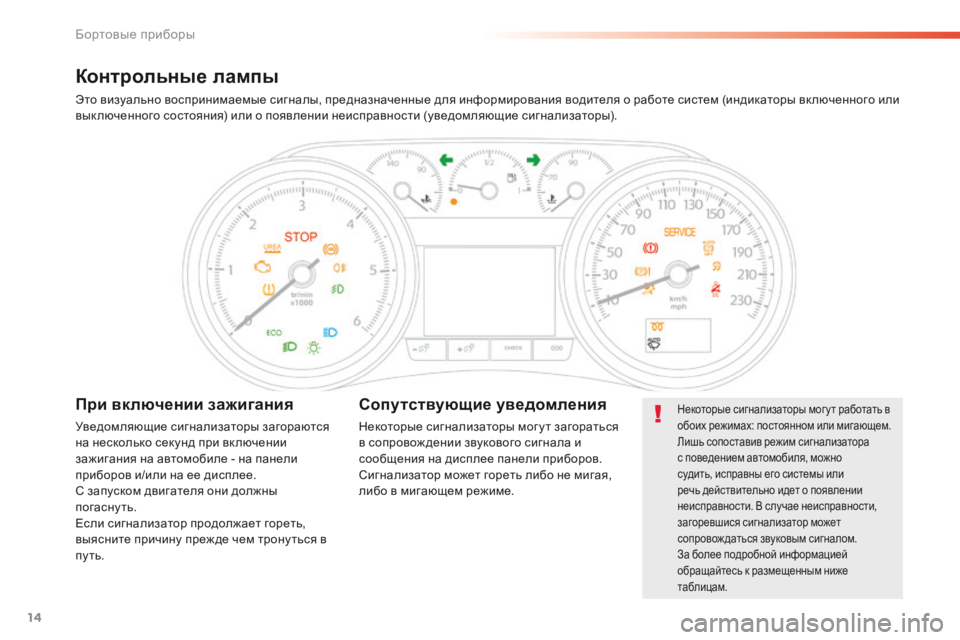

Контрольные лампы
Это визуально воспринимаемые сигналы, предназначенные для информирования водителя о работе систем (индикаторы вк люченного или
выключенного состояния) или о появлении неисправности (уведомляющие сигнализаторы).
При включении зажигания
Уведомляющие сигнализаторы загораются
на несколько секунд при вк лючении
зажигания на автомобиле - на панели
приборов и/или на ее дисплее.
С запуском двигателя они должны
погаснуть.
Если сигнализатор продолжает гореть,
выясните причину преж де чем трону ться в
путь.
Сопутствующие уведомления
Некоторые сигнализаторы могут загораться
в сопровож дении звукового сигнала и
сообщения на дисплее панели приборов.
Сигнализатор может гореть либо не мигая,
либо в мигающем режиме.
Некоторые сигнализаторы могут работать в
обоих режимах: постоянном или мигающем.
Лишь сопоставив режим сигнализатора
с поведением автомобиля, можно
судить, исправны его системы или
речь действительно идет о появлении
неисправности. В случае неисправности,
загоревшися сигнализатор может
сопровождаться звуковым сигналом.
За более подробной информацией
обращайтесь к размещенным ниже
таблицам.
Бортовые приборы
