2016 Peugeot 508 Инструкция по эксплуатации (in Russian)

207
508_ru_Chap07_info-pratiques_ed01-2016

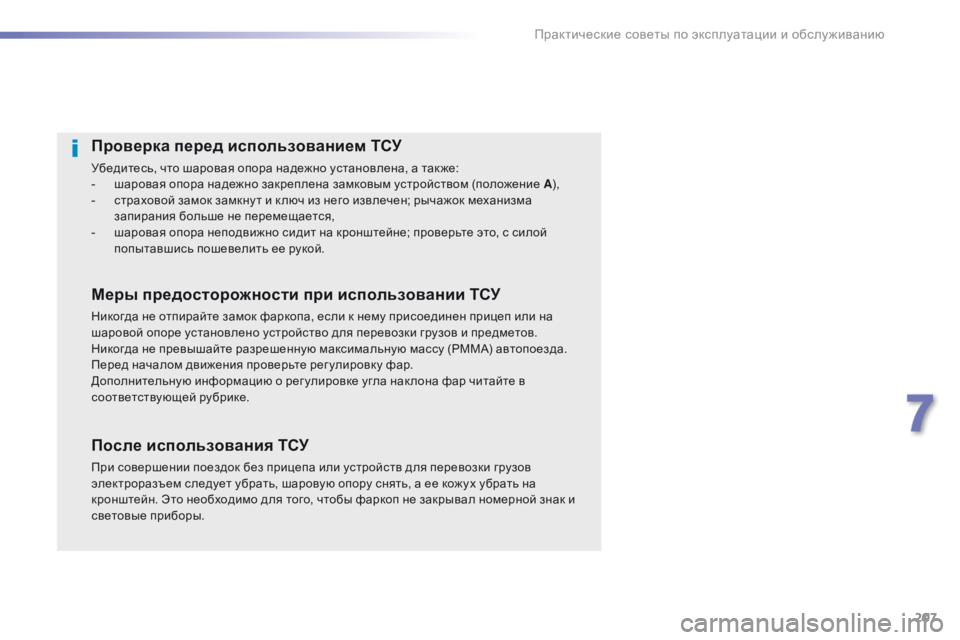

Проверка перед использованием ТСУ
Убедитесь, что шаровая опора надежно установлена, а так же:
- ш аровая опора надежно закреплена замковым устройством (положение A ),
-

с
траховой замок замкну т и к люч из него извлечен; рычажок механизма
запирания больше не перемещается,
-

ш
аровая опора неподвижно сидит на кронштейне; проверьте это, с силой
попытавшись пошевелить ее рукой.
Меры предосторожности при использовании ТСУ
Никогда не отпирайте замок фаркопа, если к нему присоединен прицеп или на
шаровой опоре установлено устройство для перевозки грузов и предметов.
Никогда не превышайте разрешенную максимальную массу (РММА) автопоезда.
Перед началом движения проверьте рег улировку фар.
Дополнительную информацию о рег улировке угла нак лона фар читайте в
соответствующей рубрике.
После использования ТСУ
При совершении поездок без прицепа или устройств для перевозки грузов
электроразъем следует убрать, шаровую опору снять, а ее кожух убрать на
кронштейн. Это необходимо для того, чтобы фаркоп не закрывал номерной знак и
световые приборы.
7
Практические советы по эксплуатации и обслуживанию

208
508_ru_Chap07_info-pratiques_ed01-2016
Монтаж шаровой опоры тягово-сцепного устройства (фаркопа)
Снимите с кронштейна шаровой опоры защитный
кожух и проверьте исправное состояние
механизма крепления. При необходимости,
очистите его щеткой или чистой тряпкой.Возьмите шар в обе руки; вставьте конец
шаровой опоры в кронштейн, а затем,
чтобы надежно зафиксировать систему,
жестко нажмите сверху вниз на шар опоры.Убедитесь, что шаровая опора надежно
зафиксирована (находится в положении
A).
Поверните к люч против часовой стрелки,
чтобы зафиксировать механизм крепления
шаровой опоры.
Никогда не оставляйте к люч в замке и
храните его в надежном месте.
Если к люч не поворачивается или его невозможно
выну ть, значит шаровая опора плохо закреплена;
проделайте всю операцию с самого начала.
Если какое-либо условие установки ТСУ не
соблюдено, проделайте всю операцию с самого
начала.
В любых случаях, если метка остается красной,
не пользуйтесь тягово-сцепным устройством и
обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Выньте шаровую опору из ее сумки.
Снимите защитный кожух с шара и колпачок
с рычажка фиксатора.
Уберите заглушку, кожух и колпачок в сумку
для принадлежностей.
Убедитесь, что шар не зафиксирован
замковым механизмом (положение B ). В
противном случае вставьте к люч в замок и
поверните его по часовой стрелке, чтобы
отомкну ть механизм. После этого нажмите
на рычажок и поверните его по часовой
стрелке до упора. Рычажок механизма запирания
автоматически повернется против часовой
стрелки с характерным "щелчком"; держите
при этом руку подальше.
Практические советы по эксплуатации и обслуживанию

209
508_ru_Chap07_info-pratiques_ed01-2016

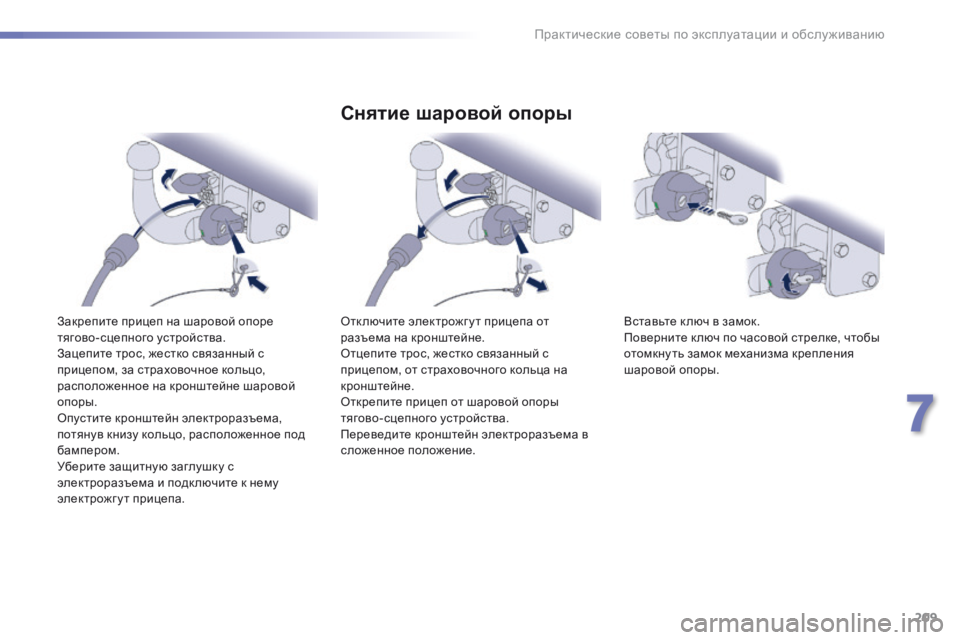

Закрепите прицеп на шаровой опоре
тягово-сцепного устройства.
Зацепите трос, жестко связанный с
прицепом, за страховочное кольцо,
расположенное на кронштейне шаровой
опоры.
Опустите кронштейн электроразъема,
потянув книзу кольцо, расположенное под
бампером.
Уберите защитную заглушку с
электроразъема и подк лючите к нему
электрожгут прицепа.
Снятие шаровой опоры
Отк лючите электрожг у т прицепа от
разъема на кронштейне.
Отцепите трос, жестко связанный с
прицепом, от страховочного кольца на
кронштейне.
Открепите прицеп от шаровой опоры
тягово-сцепного устройства.
Переведите кронштейн электроразъема в
сложенное положение.Вставьте к люч в замок.
Поверните к люч по часовой стрелке, чтобы
отомкну ть замок механизма крепления
шаровой опоры.
7
Практические советы по эксплуатации и обслуживанию

210
508_ru_Chap07_info-pratiques_ed01-2016

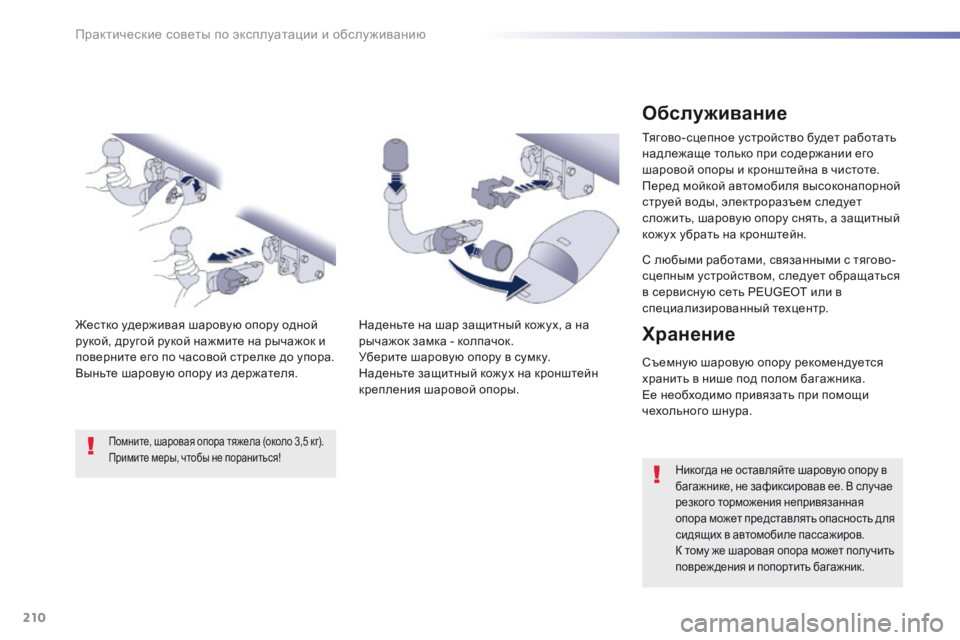

Обслуживание
Тягово-сцепное устройство будет работать
надлежаще только при содержании его
шаровой опоры и кронштейна в чистоте.
Перед мойкой автомобиля высоконапорной
струей воды, электроразъем следует
сложить, шаровую опору снять, а защитный
кожух убрать на кронштейн.
С любыми работами, связанными с тягово-
сцепным устройством, следует обращаться
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Наденьте на шар защитный кожух, а на
рычажок замка - колпачок.
Уберите шаровую опору в сумку.
Наденьте защитный кожух на кронштейн
крепления шаровой опоры.
Жестко удерживая шаровую опору одной
рукой, другой рукой нажмите на рычажок и
поверните его по часовой стрелке до упора.
Выньте шаровую опору из держателя.
Помните, шаровая опора тяжела (около 3,5 кг).
Примите меры, чтобы не пораниться!
Хранение
Съемную шаровую опору рекомендуется
хранить в нише под полом багажника.
Ее необходимо привязать при помощи
чехольного шнура.
Никогда не оставляйте шаровую опору в
багажнике, не зафиксировав ее. В случае
резкого торможения непривязанная
опора может представлять опасность для
сидящих в автомобиле пассажиров.
К тому же шаровая опора может получить
повреждения и попортить багажник.
Практические советы по эксплуатации и обслуживанию

211
508_ru_Chap07_info-pratiques_ed01-2016

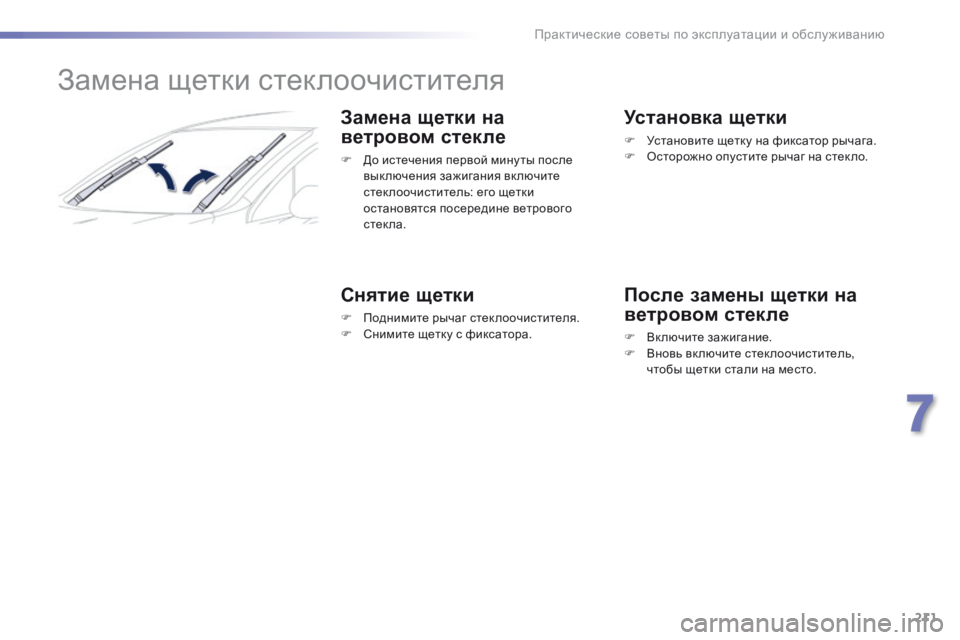

Замена щетки стеклоочистителя
Замена щетки на
ветровом стекле
F До истечения первой мину ты после выключения зажигания включите
стек лоочиститель: его щетки
остановятся посередине ветрового
стек ла.
Снятие щетки
F Поднимите рычаг стеклоочистителя.
F С нимите щетку с фиксатора.
Установка щетки
F Установите щетку на фиксатор рычага.
F О сторожно опустите рычаг на стек ло.
После замены щетки на
ветровом стекле
F Включите зажигание.
F В новь включите стеклоочиститель,
чтобы щетки стали на место.
7
Практические советы по эксплуатации и обслуживанию

212
508_ru_Chap07_info-pratiques_ed01-2016

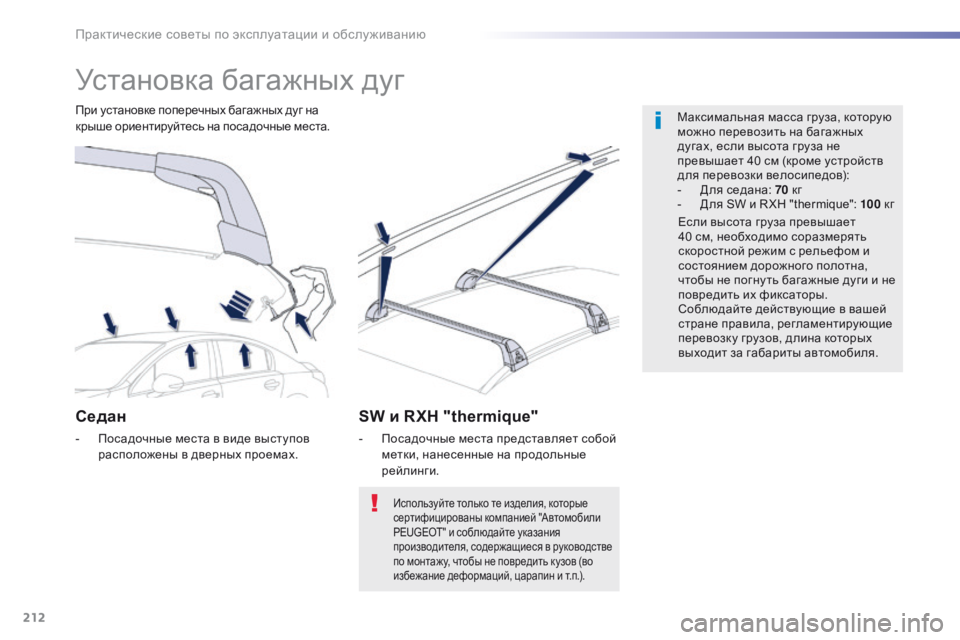

Установка багажных дуг
Максимальная масса груза, которую
можно перевозить на багажных
дугах, если высота груза не
превышает 40 см (кроме устройств
для перевозки велосипедов):
-
Д
ля седана: 70 кг
-

Д
ля SW и R XH "thermique": 100 кг
Седан
- Посадочные места в виде выступов
расположены в дверных проемах.
При установке поперечных багажных дуг на
крыше ориентируйтесь на посадочные места.
SW и RXH "thermique"
- Посадочные места представляет собой
метки, нанесенные на продольные
рейлинги.
Используйте только те изделия, которые
сертифицированы компанией "Автомобили
PEUGEOT" и соблюдайте указания
производителя, содержащиеся в руководстве
по монтажу, чтобы не повредить кузов (во
избежание деформаций, царапин и т.п.).
Если высота груза превышает
40 см, необходимо соразмерять
скоростной режим с рельефом и
состоянием дорожного полотна,
чтобы не погну ть багажные дуги и не
повредить их фиксаторы.
Соблюдайте действующие в вашей
стране правила, регламентирующие
перевозку грузов, длина которых
выходит за габариты автомобиля.
Практические советы по эксплуатации и обслуживанию

508_ru_Chap07_info-pratiques_ed01-2016
PEUGEOT & TOTAL
ПАРТНЕРСТВО НА СЛУЖБЕ
СОВЕРШЕНСТВА
С 2015 года Peugeot вновь участвует в гонках
Rally-Raid - одной из самых трудных дисциплин в
мире автомобильных гонок. Чтобы добиться в них
высоких результатов и всегда оставаться на высоте,
команды Peugeot Sport избрали TOTAL QUARTZ для
Peugeot


2008 DKR - самое надежное масло, способное
защитить двигатель в экстремальных условиях.
TOTAL QUARTZ защитит Ваш двигатель от власти
времени.
TOTAL QUARTZ Ineo First - высококачественное
масло, совместно разработанное специалистами
R&D Peugeot и T
O

TA L
. С
озданное с учетом самых
последних технологических достижений специально
для двигателей автомобилей Peugeot , оно
способствует существенному снижению выброса
C
o2 и надежно защищает двигатель от загрязнений.
РЕКОМЕНДУЕТ

214
508_ru_Chap07_info-pratiques_ed01-2016
Открывание капота
Открывание
Перед любыми работами в моторном
отсеке вык лючите систему "Стоп-
Старт", чтобы избежать травм
при случайном срабатывании
автоматической команды START.
Закрывание
F Опустите капот на небольшую высоту и отпустите его.
F

П
роверьте надежность фиксации
капота замком.
F

Сн
аружи
: потяните кверху за рычажок и
поднимите капот.
При этом сервоупор облегчает открывание
капота и удерживает его в открытом
положении.
Электровентилятор может
вк лючиться даже при остановленном
двигателе: внимательно следите
за тем, чтобы предметы и детали
одеж ды не попали в лопасти.В связи с наличием электронных систем
в моторном отсеке, рекомендуется
ограничить попадание на них воды (во
время дож дя, на мойке и др.).
F В салоне: потяните к себе рычаг, расположенный слева под панелью
приборов.
Не открывайте капот на сильном ветру.
Чтобы не обжечься, примите меры
предосторожности при открывании
нару жного замка капота и установке
капота на упор - двигатель может
оказаться слишком горячим.
Практические советы по эксплуатации и обслуживанию
