2016 Peugeot 508 Инструкция по эксплуатации (in Russian)

223
508_ru_Chap07_info-pratiques_ed01-2016

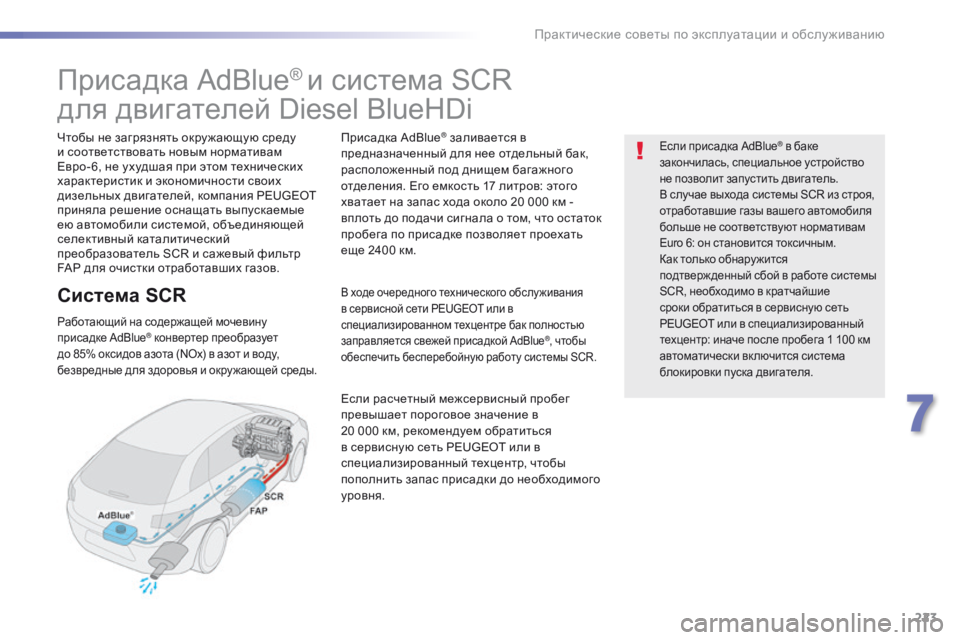

Присадка AdBlue® и система SCR
для двигателей Diesel BlueHDi
Чтобы не загрязнять окру жающую среду
и соответствовать новым нормативам
Евро- 6, не ухудшая при этом технических
характеристик и экономичности своих
дизельных двигателей, компания PEUGEOT
приняла решение оснащать выпускаемые
ею автомобили системой, объединяющей
селективный каталитический
преобразователь SCR и сажевый фильтр
FAP для очистки отработавших газов.
Система SCR
Работающий на содержащей мочевину
присадке AdBlue® конвертер преобразует
до 85% оксидов азота (NOx) в азот и воду,
безвредные для здоровья и окру жающей среды.
Присадка AdBlue® заливается в
предназначенный для нее отдельный бак,
расположенный под днищем багажного
отделения. Его емкость 17 литров: этого
хватает на запас хода около 20 000 км -
вплоть до подачи сигнала о том, что остаток
пробега по присадке позволяет проехать
еще 2400 км.
В ходе очередного технического обслу живания
в сервисной сети PEUGEOT или в
специализированном техцентре бак полностью
заправляется свежей присадкой AdBlue
®, чтобы
обеспечить бесперебойную работу системы SCR.
Если расчетный межсервисный пробег
превышает пороговое значение в
20 000 км, рекомендуем обратиться
в сервисную сеть PEUGEOT или в
специализированный техцентр, чтобы
пополнить запас присадки до необходимого
уровня.
Если присадка AdBlue® в баке
закончилась, специальное устройство
не позволит запустить двигатель.
В случае выхода системы SCR из строя,
отработавшие газы вашего автомобиля
больше не соответствуют нормативам
Euro 6: он становится токсичным.
Как только обнару жится
подтверж денный сбой в работе системы
SCR, необходимо в кратчайшие
сроки обратиться в сервисную сеть
PEUGEOT или в специализированный
техцентр: иначе после пробега 1 100
км
автоматически включится система
блокировки пуска двигателя.
7
Практические советы по эксплуатации и обслуживанию

224
508_ru_Chap07_info-pratiques_ed01-2016
Заправка присадкой AdBlue®
Доливка присадки AdBlue® предусмотрена в
плановых ТО, осуществляемых в сервисной
сети PEUGEOT или в специализированный
техцентр.
Однако, учитывая емкость бака, может
оказаться необходимым пополнять его
в промежу тках меж ду плановыми ТО, в
частности, когда об этом напоминают
сигнализаторы (световые и текстовые).
Вы можете обратиться в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Если вы собираетесь пополнить бак с
присадкой самостоятельно, внимательно
прочтите нижеследующие рекомендации.Меры предосторожности
Храните AdBlue® в оригинальной таре
в местах, недосягаемых для детей.
Никогда не переливайте AdBlue
® в
друг ую тару: это может нарушить его
ч и с т о т у. Пользуйтесь только той присадкой AdBlue
®,
которая отвечает требованиям стандарта
ISO 22241.
Присадка AdBlue® представляет собой
водный раствор мочевины. Эта жидкость
не огнеопасна, не имеет цвета и запаха
(хранить в прох ладом месте).
В случае ее попадания на кожу, смойте ее
проточной водой с мылом. При попадании
в глаза, немедленно промойте их обильной
струей проточной воды или промывочным
раствором для глаз в течение не менее
15 мину т. При появлении ж жения или
непроходящего раздражения, обратитесь
к врачу.
При попадании в рот, немедленно
прополощите его чистой водой и выпейте
обильное количество воды.
В некоторых условиях (напр., при высокой
температуре), не иск лючено выделение
паров аммиака: не вдыхайте его. Аммиак
оказывает раздражающее действие на
слизистую (глаз, носа и горла). Никогда не разбавляйте присадку
водой.
Никогда не вливайте присадку в
дизельное топливо.
Присадку, разлитую в канистры с
каплеуловителем, проще и легче
заливать в бак. Вы можете приобрести
канистры емкостью 1,89 л (1/2 галлона) в
торгово-сервисной сети PEUGEOT или в
специализированном техцентре. Никогда не доливайте AdBlue
® на
колонках, предназначенных для
грузовых автомобилей.
Если присадка AdBlue
® замерзла
Присадка AdBlue
® замерзает при
температурах ниже -11°C.
В системе SCR имеется
устройство для подогрева бака с
присадкой AdBlue
®, позволяющее
эксплуатировать автомобиль в
условиях очень низких зимних
температур.
Практические советы по эксплуатации и обслуживанию

225
508_ru_Chap07_info-pratiques_ed01-2016
Не храните канистры с присадкой
AdBlue® в своем автомобиле.
Рекомендации по хранению
Присадка AdBlue® замерзает при
температуре ниже -11°C и портится при
25°C. Канистры с ней рекомендуется
хранить в прох ладном месте, защищенном
от прямых солнечных лучей.
В этих условиях присадку можно хранить,
как минимум, один год.
Если присадка замерзла, ее можно
будет вновь использовать после полного
оттаивания на воздухе.
Порядок действий
Перед началом заправки убедитесь,
что автомобиль стоит на ровной
горизонтальной площадке.
В зимнее время следите за тем, чтобы
температура автомобиля была выше
-11°C.
Иначе вы не сможете перелить замерзшую
присадку AdBlue
® в бак. Поставьте
автомобиль на несколько часов в
помещение с более теплой температурой,
чтобы его потом можно было заправить.
F

В

ык лючите зажигание и извлеките
к люч, либо, при наличии в
комплектации автомобиля, нажмите на
кнопку START/STOP, чтобы заглушить
двигатель. F

Д
ля доступа к баку с присадкой AdBlue
®,
поднимите коврик багажника, а затем, в
зависимости от комплектации, извлеките
запасное колесо и/или вещевой ящик.
F

П

оверните, не нажимая, черную крышку
на четверть оборота против часовой
стрелки и снимите, потянув ее кверху.
F

П

оверните синюю крышку на
1/6

оборота против часовой стрелки.
F

С

нимите крышку, потянув ее кверху.
7
Практические советы по эксплуатации и обслуживанию

226
508_ru_Chap07_info-pratiques_ed01-2016
F Возьмите канистру с присадкой AdBlue®.
Проверьте на ней дату и убедитесь,
что она не просрочена, внимательно
прочтите этикетку с указаниями по
использованию перед тем, как залить
AdBlue
® в бак своего автомобиля.
Важно знать: если присадка
AdBlue
® в баке автомобиля
полностью закончилась - об этом
свидетельствуют уведомляющие
сообщения и невозможность
запустить двигатель - необходимо
залить в него не менее 3,8 л (т.е. две
канистры по 1,89 л). F

В с
лучае подтеканий после заливки
присадки в бак, удалите канистру и
протрите горловину бака влажной
тряпкой.
В случае разбрызгиваний присадки,
немедленно смойте ее обильной струей
холодной воды или вытрите влажной тряпкой.
Образовавшиеся от пролитой присадки
кристаллы удалите г убкой с теплой водой.
F Наденьте на горловину бака синюю крышку и поверните ее на 1/6 оборота
по часовой стрелке до упора.
F

Н
аденьте черную крышку и, не
нажимая, поверните ее на четверть
оборота по часовой стрелке. При этом
проследите за тем, чтобы метка крышки
совпала с меткой на кронштейне.
F

В з
ависимости от комплектации,
уберите на место запасное колесо и/
или вещевой ящик в багажнике.
F

У
ложите на пол коврик и закройте
крышку багажника. Важное условие: в случае
дозаправки присадки после ее
полной выработки
и появления
сообщения "Долейте присадку
сажевого фильтра: пуск запрещен",
необходимо обязательно выж дать
5 мину т перед тем как вк лючить
зажигание - при этом не открывайте
дверь водителя, не отпирайте
замки автомобиля, не вставляйте
к люч-пульт ДУ в замок зажигания
и не вносите электронный к люч-
пульт в салон.
Вк лючите зажигание и, выж дав
10
секунд, запустите даигатель.
Не выбрасывайте канистры из-под
присадки AdBlue
® в места сбора
бытовых отходов. Ск ладывайте их
в специальные контейнеры, или
сдавайте туда, где купили.
Практические советы по эксплуатации и обслуживанию

227
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Знак аварийной остановки
Перед тем как выйти из автомобиля чтобы
установить знак аварийной установки,
вк лючите фонари аварийной сигнализации
и наденьте жилет безопасности.
Размеры знака аварийной остановки (в сложенном
виде) или его фу тляра должны составлять:
- A: в длину = 438 мм,
- B : в в
ысоту = 56 мм,
-

C : в ш

ирину = 38 мм.
Седан
F Нажмите на выступ 1 и потяните все на
себя.
SW и RXH "thermique"
F Поверните ручку 2, чтобы снять крышку.
F П ридерживайте крышку и знак аварийной
остановки, чтобы не уронить их. F

У
становите знак позади автомобиля,
руководствуясь действующими в вашей
стране правилами.
Знак аварийной остановки можно купить
в торгово-сервисной сети PEUGEOT или
в специализированном техцентре.
Установка знака аварийной
остановки на проезжей частиЗнак аварийной остановки слу жит дополнением
к аварийной световой сигнализации.
Его наличие в автомобиле обязательно.
Место хранения сложенного знака
аварийной остановки или его
фу тляра находится в панели обивки
с вну тренней стороны дверцы задка. Указания по использованию знака
аварийной установки читайте в
инструкции изготовителя.
8
В случае неисправности

228
508_ru_Chap08_en-cas-de-pannes_ed01-2016
В случае полной выработки топлива в баке
на автомобиле с дизельным двигателем,
необходимо вновь заполнить его топливную
систему.
Для всех модификаций, кроме BlueHDi, см.
соответствующий рисунок моторного отсека.
Если топливо в баке закончилось (на дизельной модификации)
Дополнительную информацию об
ограничителе горловины топливного
бака на дизельных модификациях
читайте в соответствующей рубрике.F

З
алейте в топливный бак не менее
5
литров дизельного топлива.
F

О
ткройте капот.
F

П
ри необходимости, снимите кожух,
чтобы открыть доступ к насосу для
подкачивания топлива.
F

С
делайте несколько качков рычагом
подкачивающего насоса вплоть до
появления ощутимого сопротивления
(первое нажатие на рычаг может быть
жестким).
F

В
ключите стартер и запустите двигатель
(если двигатель не запустится с первой
попытки, подож дите около 15 секунд и
повторите ее).
F

П
осле нескольких безуспешных
попыток вновь подкачайте топливо
насосом и запустите двигатель.
F

У
становите на место и закрепите
защитный кожух.
F

З
акройте капот.
Двигатель 1,6 л HDi
F Залейте в топливный бак не менее 5 литров дизельного топлива.
F

О
ткройте капот.
F

П
ри необходимости, снимите кожух,
чтобы открыть доступ к насосу для
подкачивания топлива.
F

Н
ажимайте на рычаг подкачивающего
насоса вплоть до появления топлива в
прозрачном шланге.
F

В
ключите стартер и запустите двигатель
(если двигатель не запустится с первой
попытки, подож дите около 15 секунд и
повторите ее).
F

П
осле нескольких безуспешных
попыток вновь подкачайте топливо
насосом и запустите двигатель.
F

У
становите на место и закрепите
защитный кожух.
F

З
акройте капот.
Двигатели 2 л HDi
Не настаивайте, если двигатель
не запускается с первого раза;
проведите всю процедуру еще раз.
Двигатели BlueHDi
F Залейте в топливный бак не менее 5 литров дизельного топлива.
F

В
к лючите зажигание (без пуска
двигателя).
F

В
ыж дите около 6 секунд и вык лючите
зажигание.
F

П
роделайте это 10 раз.
F

В
к лючите стартер и запустите
двигатель.
В случае неисправности

229
508_ru_Chap08_en-cas-de-pannes_ed01-2016
Комплект находится в специальном
фу тляре под полом багажного отсека.
В набор входят компрессор и флакон с герметиком
для заделки проколов.
С его помощью можно отремонтировать шину на
короткое время.
Это позволит вам доехать до ближайшей
мастерской.
С таким набором можно заделать большинство
проколов, способных вывести колесо из строя,
расположенных либо по центру протектора, либо на
его боковине.
Имеющийся в нем компрессор можно использовать
для контроля давления в шинах и их подкачивания.
Комплект принадлежностей для временного устранения прокола в шине
Местонахождение ремкомплекта
Перечень инструментов
Все перечисленные здесь инструменты
предназначены только для вашего автомобиля,
а их набор зависит от комплектации автомобиля.
Не используйте их для других целей.
1. Компрессор 12 вольт. Содержит емкость с герметиком для
временной заделки прокола и поддержания
надлежащего давления воздуха в шине.
2. Один противооткатный упор* для установки
под переднее колесо автомобиля.
3. С
ъемное кольцо для буксировки.
Дополнительную информацию о
буксировке см. в соответствующей рубрике. * В з ависимости от страны поставки или
комплектации автомобиля.
Бортовая электрическая сеть автомобиля
обеспечит работу вк люченного в нее
компрессора на время, необходимое
для ремонта повреж денного колеса или
корректировки давления в спущенной
шине.
8
В случае неисправности

230
508_ru_Chap08_en-cas-de-pannes_ed01-2016
A. Перек лючатель режимов "Ремонт" и "Накачивание".
B.
В

ык лючатель: "вк лючено" "I" /
"выключено" "O".
C.
К

нопка для выпуска воздуха из шины.
D.
М

анометр (градуировка: бар и psi).
E.
О

тделение, в которое ск ладываются:
-

э
лектрошнур с адаптером для
вк лючения в розетку 12 В,
-

р
азличные переходники и насадки
для бытового накачивания мячей,
велошин и т.п.
Описание комплекта
F. Флакон с герметиком.
G. Б елый шланг с заглушкой для ремонта
шины.
H.
Ч

ерный шланг для накачивания.
I.
С

амок леящаяся табличка с
напоминанием о необходимости
ограничивать скорость.Самоклеящуюся табличку I необходимо
нак леить на руль чтобы не забыть, что
вы едете на временном колесе.
Во время движения на колесе,
отремонтированном с помощью такого
ремкомплекта, не превышайте скорость
80 км/час.
В случае неисправности
