184 Soins du véhicule
Troisième feu stop
(CHMSL)
Faire remplacer les DEL par un
atelier.
Éclairage de la plaque
minéralogique
1. Dévisser les deux vis.
2. Sortir le boîtier de l'ampoulepar le bas en veillant à ne pas
tirer sur le câble.
Faire tourner la douille de
l'ampoule dans le sens antiho-
raire pour la désencliqueter.
3. Enlever l'ampoule de la douille et remplacer l'ampoule.
4. Introduire la douille de l'ampoule dans le boîtier de
l'ampoule et tourner dans le
sens horaire. 5. Introduire le boîtier d'ampoule
et le bloquer en utilisant un
tournevis.
Éclairage intérieur
Lampes d'accueil
1. Pour la dépose, faites levier ducôté opposé au commutateur
en utilisant un tournevis à lame
plate. (Attention à ne rien
rayer.)
2. Déposez l'ampoule.
3. Remplacez l'ampoule.
4. Réinstallez la lampe complète.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 185

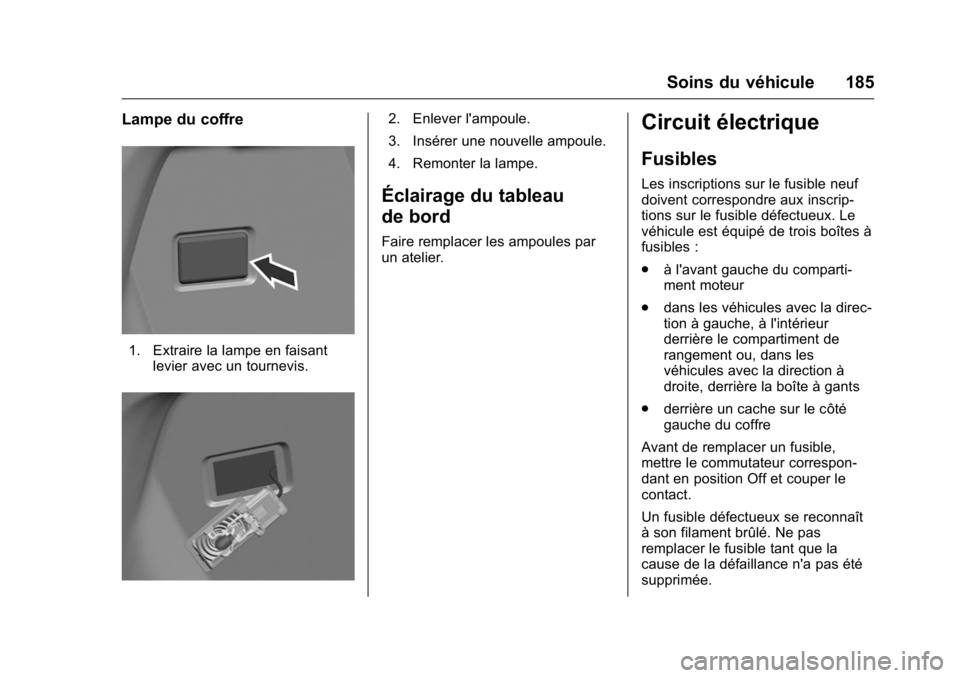

Lampe du coffre
1. Extraire la lampe en faisantlevier avec un tournevis.
2. Enlever l'ampoule.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau
de bord
Faire remplacer les ampoules par
un atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscrip-
tions sur le fusible défectueux. Le
véhicule est équipé de trois boîtes à
fusibles :
.à l'avant gauche du comparti-
ment moteur
. dans les véhicules avec la direc-
tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les
véhicules avec la direction à
droite, derrière la boîte à gants
. derrière un cache sur le côté
gauche du coffre
Avant de remplacer un fusible,
mettre le commutateur correspon-
dant en position Off et couper le
contact.
Un fusible défectueux se reconnaît
à son filament brûlé. Ne pas
remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
186 Soins du véhicule
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être
enfichés même si la fonction n'est
pas présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti-
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 187
Boîtier à fusibles,
compartiment moteur
La boîte à fusibles se trouve à
l'avant gauche du compartiment
moteur.
Détacher le couvercle, le soulever
et l'enlever.
Après avoir remplacé des fusibles
défectueux, refermer le couvercle
de boîte à fusibles et l'encliqueter
en appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent
survenir.
N° Circuit électrique1 Loquet de hayon
2 – 3 Dégivrage arrière
4 Chauffage de rétroviseur
extérieur
5 Toit ouvrant
6 Module de commande de transmission à variation
continue
7 Capteur de débit d'air massique
8 Pompe de chauffage auxiliaire
9 Vanne du système de freins antiblocage (ABS)
10 Contrôle de tension régulée
11 Caméra arrière
12 –
13 –
14 Module de commande du moteur / Module de
commande de la
transmission
15 Module de commande d'injection de carburant /
Démarreur

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
188 Soins du véhicule
16 Moteur de pompe àcarburant
17 Module de commande du moteur 1
18 Module de commande du moteur 2
19 Injecteur, allumage
20 Système de climatisation
21 Capteur de batterie intelligente
22 Verrouillage électrique de la colonne de direction
23 Ventilateur de refroidisse- ment, bas
24 –
25 Commutateur de rétroviseur extérieur
26 Module de commande du moteur / Module de boîte
manuelle automatisée
27 Électrovanne de ventilation de réservoir de vapeurs de
carburant
28 Contacteur de pédale de frein 29 Détection d'occupant
auxiliaire
30 Moteur de réglage de portée des phares
31 Avertisseur sonore
32 Feu antibrouillard avant
33 Feu de route gauche
34 Feu de route droit
35 –
36 Moteur d'essuie-glace arrière
37 Phare de virage gauche
38 Moteur de pompe de lave-glace
39 Phare de virage droit
40 –
41 –
42 Démarreur 2
43 Centre électrique à bus du tableau de bord
44 Boîte manuelle automatisée
45 Démarreur 1 46 Pompe du système de
freinage d'antiblocage de
sécurité (ABS)
47 Vitesse élevée de ventilateur de refroidis-
sement
48 Moteur d'essuie-glace avant
49 Accessoire du centre électrique à bus du tableau
de bord / Alimentation RAP
Boîtier à fusibles, tableau
de bord

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 189
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range-
ment du tableau de bord.
Ouvrir le compartiment, comprimer
les ergots de verrouillage, rabattre
le compartiment et l'enlever.
N° Circuit électrique1 Onstar
2 Module HVAC 3 Combiné d'instruments
4 Module de commande de
transmission à variation
continue
5 Radio
6 Module de commande de carrosserie 1 (Arrêt et
Démarrage CVT)
7 Avertissement des angles morts latéraux / Aide au
stationnement arrière
8 Raccordement de liaison de données
9 Verrouillage électrique de la colonne de direction
10 Module de détection et de diagnostic
11 Convertisseur CC-CC
12 –
13 Système de péage électronique
14 Module de puissance linéaire
15 Entrée passive et démarrage passif

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
190 Soins du véhicule
16 Commutateur d'allumage àlogique discrète (Arrêt et
démarrage non CVT)
17 Évitement de collision avant
18 Combiné d'instruments
19 Écran d'avertissement à LED réfléchie
20 Commutateur de réglage de portée des phares
21 Lève-vitre électrique avant
22 Lève-vitre électrique arrière
23 –
24 Module de boîte manuelle automatisée
25 Prise de courant auxiliaire
26 Toit ouvrant
27 –
28 Module de commande de carrosserie 8
29 Module de commande de carrosserie 7
30 Module de commande de carrosserie 6 31 Module de commande de
carrosserie 5
32 Module de commande de carrosserie 4
33 Module de commande de carrosserie 3
34 Module de commande de carrosserie 2 (Arrêt et
Démarrage non CVT)
35 Module de commande de carrosserie 1 (Arrêt et
Démarrage non CVT)
36 Commutateur d'allumage à logique discrète (Arrêt et
démarrage CVT)
37 Rétro-éclairage des commandes au volant
38 –
39 Convertisseur CC-CC/ Logistique
40 Lève-vitre électrique rapide côté conducteur
41 Moteur de soufflerie
42 Sièges chauffants avant
43 Module HVAC 44 Volant chauffé
45 Module de commande de
carrosserie 2 (Arrêt et
Démarrage CVT)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Soins du véhicule 191
Outillage de bord
Outils
Véhicules avec kit de répara-
tion des pneus
Les outils du véhicule se trouvent
dans le compartiment sous le
couvercle de plancher dans le
coffre, avec le kit de réparation des
pneus.
Véhicules avec roue de
secours
L'équipement de levage et l'outillage
du véhicule se trouvent dans le
coffre.
Se reporter àChangement de pneu
0 202
ii.
Se reporter à Roue de secours
compacte 0205
ii.
Roues et pneus
État des pneus, état des roues
Franchir les arêtes vives lentement
et si possible à angle droit. Le fait
de passer sur une arête saillante
peut endommager les pneus et les
roues. Ne pas écraser un pneu
contre une bordure de trottoir lors
du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure
anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car
cela peut affecter la stabilité du
véhicule. Toujours utiliser les pneus
les moins usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la
sécurité de conduite lorsque la
température est inférieure à 7°C, et
doivent par conséquent être
installés sur toutes les roues.
