2016 Hyundai New County 뉴카운티 - 사용 설명서 (in Korean)

편의장치

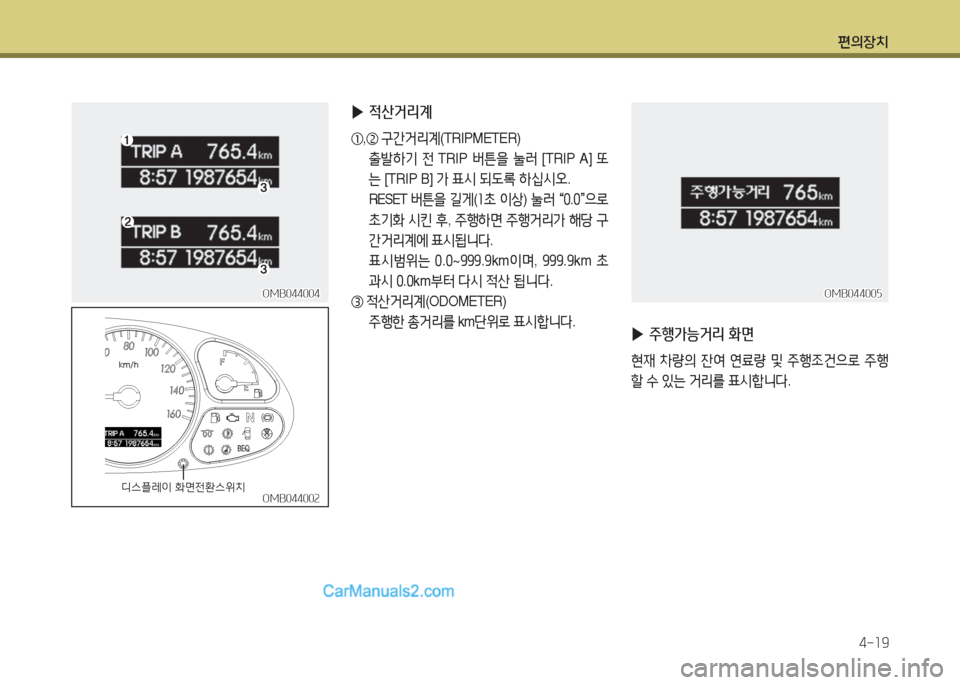

4-19
▶주행가능거리 화면
현재 차량의 잔여 연료량 및 주행조건으로 주행
할 수 있는 거리를 표시합니다.
OMB044004OMB044004
OMB044002OMB044002디스플레이 화면전환스위치디스플레이 화면전환스위치
OMB044005OMB044005
▶적산거리계
①,② 구간거리계(TRIPMETER)
출발하기 전 TRIP 버튼을 눌러 [TRIP A] 또
는 [TRIP B] 가 표시 되도록 하십시오.
RESET 버튼을 길게(1초 이상) 눌러 “0.0”으로
초기화 시킨 후, 주행하면 주행거리가 해당 구
간거리계에 표시됩니다.
표시범위는 0.0~999.9km이며, 999.9km 초
과시 0.0km부터 다시 적산 됩니다.
③ 적산거리계(ODOMETER)
주행한 총거리를 km단위로 표시합니다.

편의장치

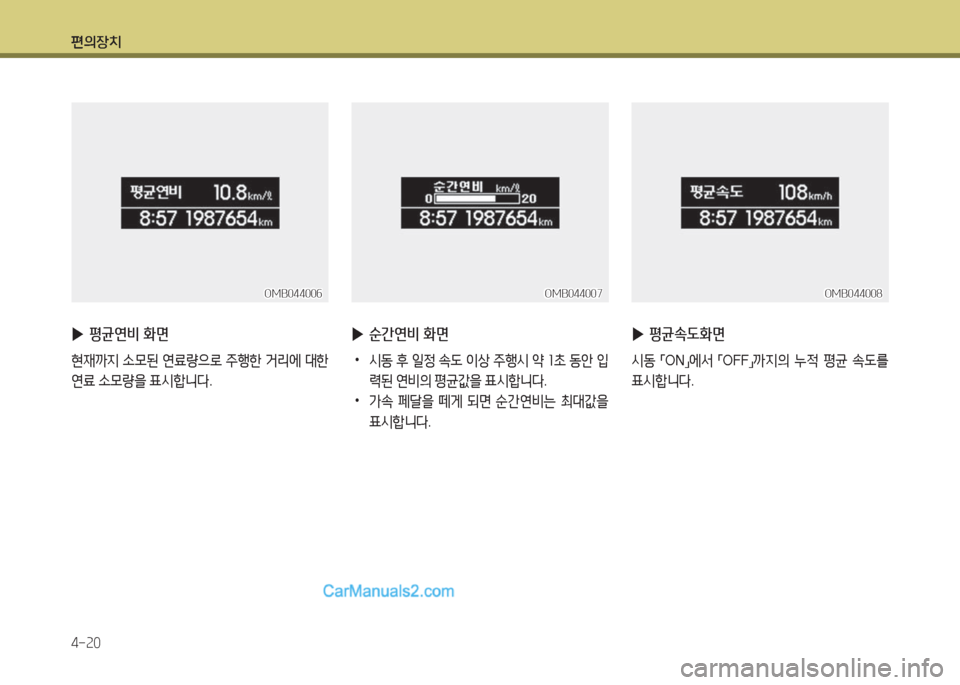

4-20
▶평균연비 화면
현재까지 소모된 연료량으로 주행한 거리에 대한
연료 소모량을 표시합니다.
▶순간연비 화면
•시동 후 일정 속도 이상 주행시 약 1초 동안 입
력된 연비의 평균값을 표시합니다.
•가속 페달을 떼게 되면 순간연비는 최대값을
표시합니다.
▶평균속도화면
시동 「ON」에서 「OFF」까지의 누적 평균 속도를
표시합니다.
OMB044006OMB044006OMB044007OMB044007OMB044008OMB044008

편의장치

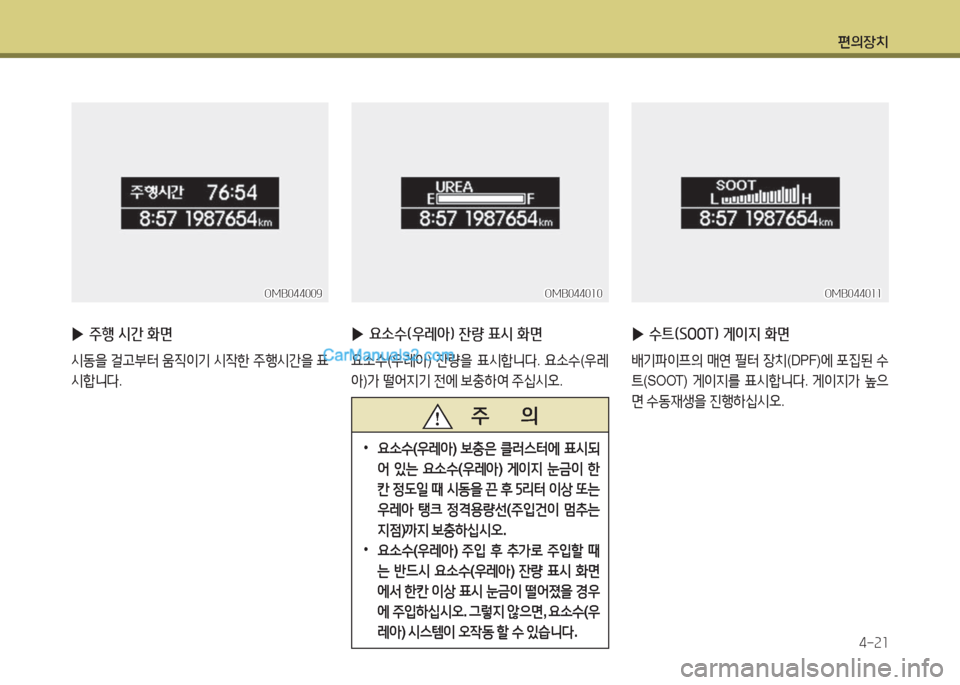

4-21
▶주행 시간 화면
시동을 걸고부터 움직이기 시작한 주행시간을 표
시합니다.
▶요소수(우레아) 잔량 표시 화면
요소수(우레아) 잔량을 표시합니다. 요소수(우레
아)가 떨어지기 전에 보충하여 주십시오.
▶수트(SOOT) 게이지 화면
배기파이프의 매연 필터 장치(DPF)에 포집된 수
트(SOOT) 게이지를 표시합니다. 게이지가 높으
면 수동재생을 진행하십시오.
OMB044009OMB044009OMB044010OMB044010OMB044011OMB044011
주 의
•요소수(우레아) 보충은 클러스터에 표시되
어 있는 요소수(우레아) 게이지 눈금이 한
칸 정도일 때 시동을 끈 후 5리터 이상 또는
우레아 탱크 정격용량선(주입건이 멈추는
지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

편의장치

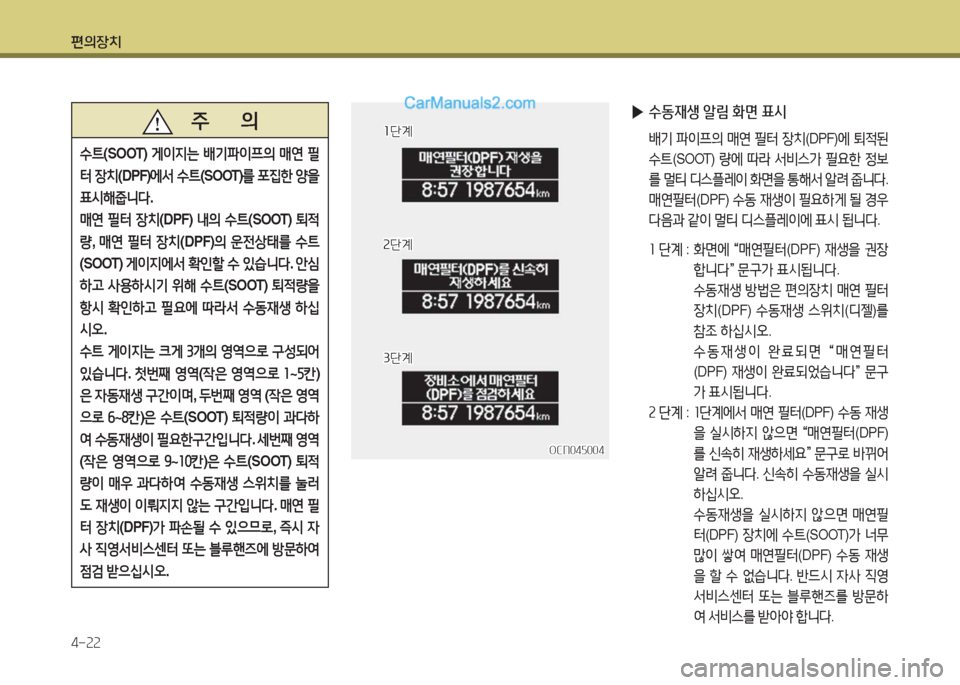

4-22
주 의
수트(SOOT) 게이지는 배기파이프의 매연 필
터 장치(DPF)에서 수트(SOOT)를 포집한 양을
표시해줍니다.
매연 필터 장치(DPF) 내의 수트(SOOT) 퇴적
량, 매연 필터 장치(DPF)의 운전상태를 수트
(SOOT) 게이지에서 확인할 수 있습니다. 안심
하고 사용하시기 위해 수트(SOOT) 퇴적량을
항시 확인하고 필요에 따라서 수동재생 하십
시오.
수트 게이지는 크게 3개의 영역으로 구성되어
있습니다. 첫번째 영역(작은 영역으로 1~5칸)
은 자동재생 구간이며, 두번째 영역 (작은 영역
으로 6~8칸)은 수트(SOOT) 퇴적량이 과다하
여 수동재생이 필요한구간입니다. 세번째 영역
(작은 영역으로 9~10칸)은 수트(SOOT) 퇴적
량이 매우 과다하여 수동재생 스위치를 눌러
도 재생이 이뤄지지 않는 구간입니다. 매연 필
터 장치(DPF)가 파손될 수 있으므로, 즉시 자
사 직영서비스센터 또는 블루핸즈에 방문하여
점검 받으십시오.
OCN045004OCN045004
1단계1단계
2단계2단계
3단계3단계
▶수동재생 알림 화면 표시
배기 파이프의 매연 필터 장치(DPF)에 퇴적된
수트(SOOT) 량에 따라 서비스가 필요한 정보
를 멀티 디스플레이 화면을 통해서 알려 줍니다.
매연필터(DPF) 수동 재생이 필요하게 될 경우
다음과 같이 멀티 디스플레이에 표시 됩니다.
1 단계 : 화면에 “매연필터(DPF) 재생을 권장
합니다” 문구가 표시됩니다.
수동재생 방법은 편의장치 매연 필터
장치(DPF) 수동재생 스위치(디젤)를
참조 하십시오.
수동재생이 완료되면 “매연필터
(DPF) 재생이 완료되었습니다” 문구
가 표시됩니다.
2 단계 : 1단계에서 매연 필터(DPF) 수동 재생
을 실시하지 않으면 “매연필터(DPF)
를 신속히 재생하세요” 문구로 바뀌어
알려 줍니다. 신속히 수동재생을 실시
하십시오.
수동재생을 실시하지 않으면 매연필
터(DPF) 장치에 수트(SOOT)가 너무
많이 쌓여 매연필터(DPF) 수동 재생
을 할 수 없습니다. 반드시 자사 직영
서비스센터 또는 블루핸즈를 방문하
여 서비스를 받아야 합니다.

편의장치

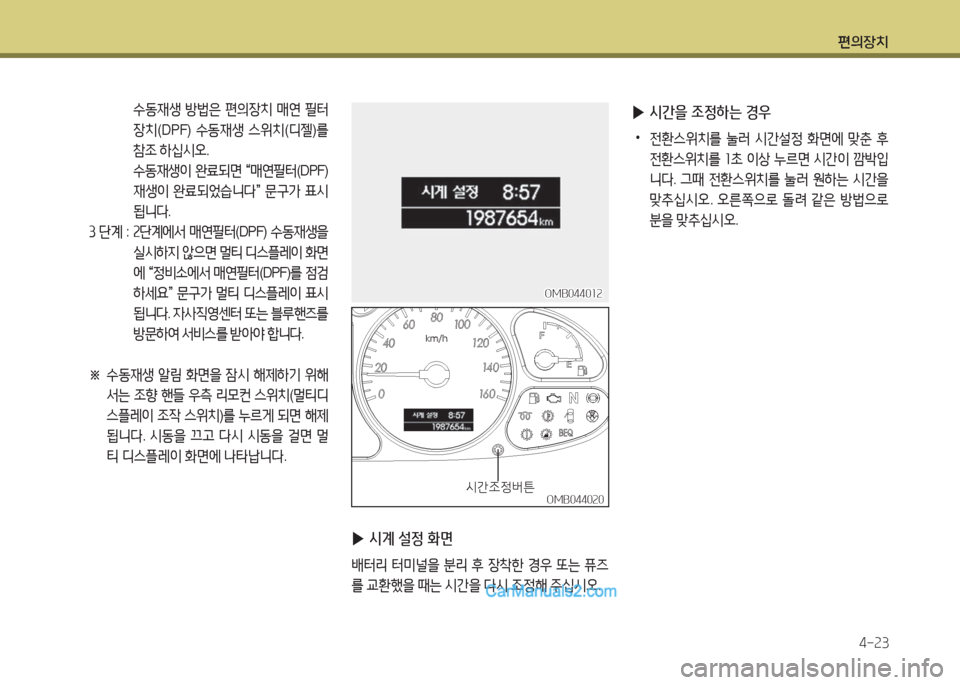

4-23
OMB044020OMB044020시간조정버튼시간조정버튼
▶시계 설정 화면
배터리 터미널을 분리 후 장착한 경우 또는 퓨즈
를 교환했을 때는 시간을 다시 조정해 주십시오.
▶시간을 조정하는 경우
•전환스위치를 눌러 시간설정 화면에 맞춘 후
전환스위치를 1초 이상 누르면 시간이 깜박입
니다. 그때 전환스위치를 눌러 원하는 시간을
맞추십시오. 오른쪽으로 돌려 같은 방법으로
분을 맞추십시오.
OMB044012OMB044012
수동재생 방법은 편의장치 매연 필터
장치(DPF) 수동재생 스위치(디젤)를
참조 하십시오.
수동재생이 완료되면 “매연필터(DPF)
재생이 완료되었습니다” 문구가 표시
됩니다.
3 단계 : 2단계에서 매연필터(DPF) 수동재생을
실시하지 않으면 멀티 디스플레이 화면
에 “정비소에서 매연필터(DPF)를 점검
하세요” 문구가 멀티 디스플레이 표시
됩니다. 자사직영센터 또는 블루핸즈를
방문하여 서비스를 받아야 합니다.
※ 수동재생 알림 화면을 잠시 해제하기 위해
서는 조향 핸들 우측 리모컨 스위치(멀티디
스플레이 조작 스위치)를 누르게 되면 해제
됩니다. 시동을 끄고 다시 시동을 걸면 멀
티 디스플레이 화면에 나타납니다.

편의장치

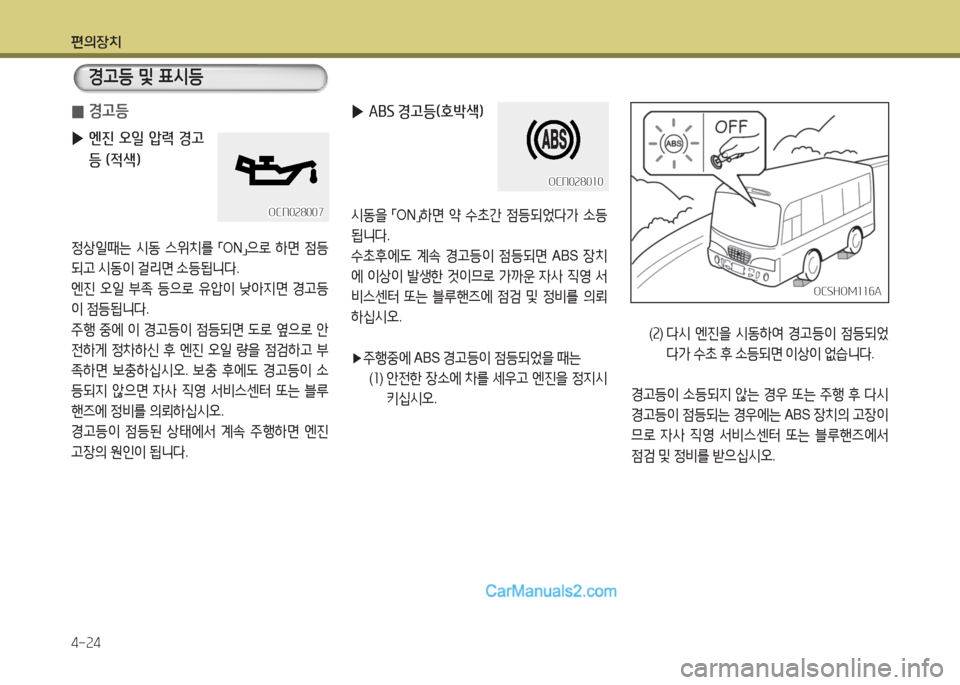

4-24
0경고등
▶엔진 오일 압력 경고
등 (적색)
정상일때는 시동 스위치를 「ON」으로 하면 점등
되고 시동이 걸리면 소등됩니다.
엔진 오일 부족 등으로 유압이 낮아지면 경고등
이 점등됩니다.
주행 중에 이 경고등이 점등되면 도로 옆으로 안
전하게 정차하신 후 엔진 오일 량을 점검하고 부
족하면 보충하십시오. 보충 후에도 경고등이 소
등되지 않으면 자사 직영 서비스센터 또는 블루
핸즈에 정비를 의뢰하십시오.
경고등이 점등된 상태에서 계속 주행하면 엔진
고장의 원인이 됩니다.
경고등 및 표시등
▶ABS 경고등(호박색)
시동을 「ON」하면 약 수초간 점등되었다가 소등
됩니다.
수초후에도 계속 경고등이 점등되면 ABS 장치
에 이상이 발생한 것이므로 가까운 자사 직영 서
비스센터 또는 블루핸즈에 점검 및 정비를 의뢰
하십시오.
▶주행중에 ABS 경고등이 점등되었을 때는
(1) 안전한 장소에 차를 세우고 엔진을 정지시
키십시오.
OCN028007OCN028007
OCN028010OCN028010
OCSHOM116AOCSHOM116A
(2) 다시 엔진을 시동하여 경고등이 점등되었
다가 수초 후 소등되면 이상이 없습니다.
경고등이 소등되지 않는 경우 또는 주행 후 다시
경고등이 점등되는 경우에는 ABS 장치의 고장이
므로 자사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.

편의장치

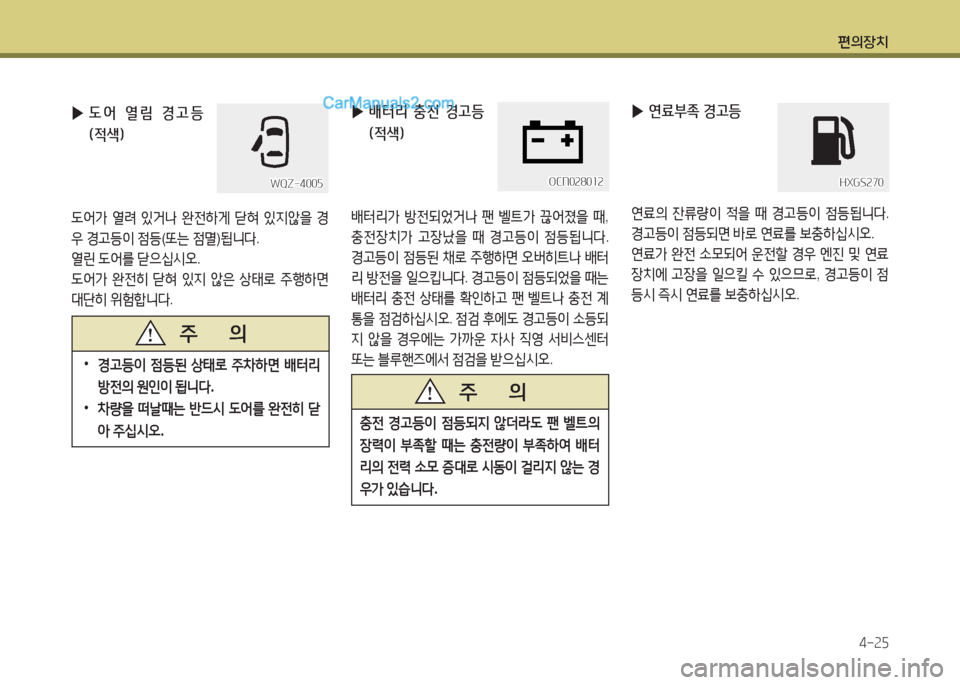

4-25
▶배터리 충전 경고등
(적색)
배터리가 방전되었거나 팬 벨트가 끊어졌을 때,
충전장치가 고장났을 때 경고등이 점등됩니다.
경고등이 점등된 채로 주행하면 오버히트나 배터
리 방전을 일으킵니다. 경고등이 점등되었을 때는
배터리 충전 상태를 확인하고 팬 벨트나 충전 계
통을 점검하십시오. 점검 후에도 경고등이 소등되
지 않을 경우에는 가까운 자사 직영 서비스센터
또는 블루핸즈에서 점검을 받으십시오.
충전 경고등이 점등되지 않더라도 팬 벨트의
장력이 부족할 때는 충전량이 부족하여 배터
리의 전력 소모 증대로 시동이 걸리지 않는 경
우가 있습니다.
주 의
OCN028012OCN028012
▶연료부족 경고등
연료의 잔류량이 적을 때 경고등이 점등됩니다.
경고등이 점등되면 바로 연료를 보충하십시오.
연료가 완전 소모되어 운전할 경우 엔진 및 연료
장치에 고장을 일으킬 수 있으므로, 경고등이 점
등시 즉시 연료를 보충하십시오.
HXGS270HXGS270
▶도어 열림 경고등
(적색)
도어가 열려 있거나 완전하게 닫혀 있지않을 경
우 경고등이 점등(또는 점멸)됩니다.
열린 도어를 닫으십시오.
도어가 완전히 닫혀 있지 않은 상태로 주행하면
대단히 위험합니다.
•경고등이 점등된 상태로 주차하면 배터리
방전의 원인이 됩니다.
•차량을 떠날때는 반드시 도어를 완전히 닫
아 주십시오.
주 의
WQZ-4005WQZ-4005

편의장치

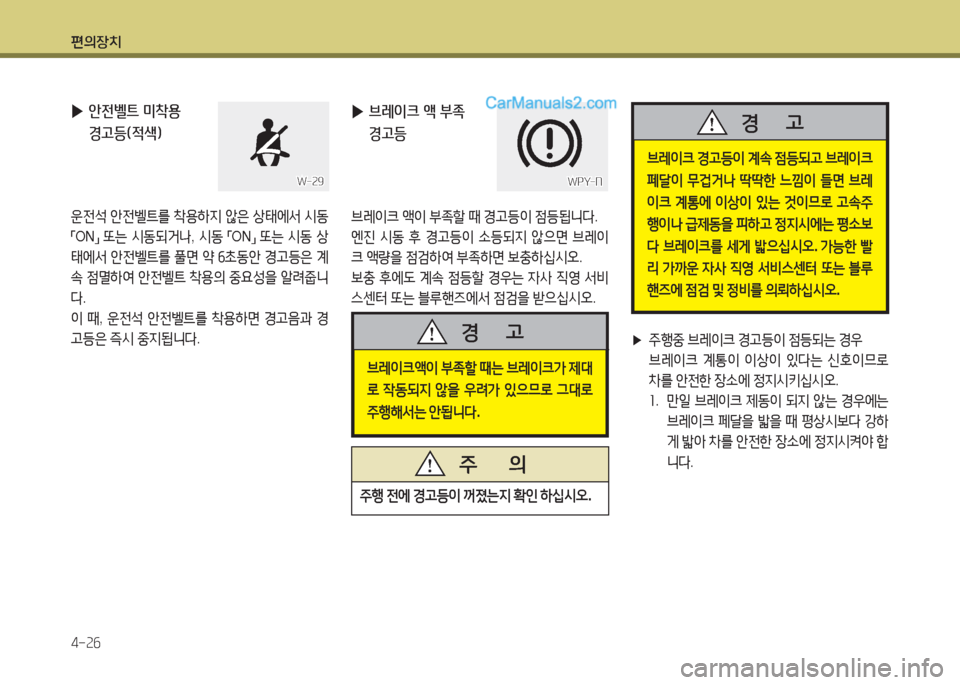

4-26
▶안전벨트 미착용
경고등(적색)
운전석 안전벨트를 착용하지 않은 상태에서 시동
「ON」 또는 시동되거나, 시동 「ON」 또는 시동 상
태에서 안전벨트를 풀면 약 6초동안 경고등은 계
속 점멸하여 안전벨트 착용의 중요성을 알려줍니
다.
이 때, 운전석 안전벨트를 착용하면 경고음과 경
고등은 즉시 중지됩니다.
W-29W-29
▶브레이크 액 부족
경고등
브레이크 액이 부족할 때 경고등이 점등됩니다.
엔진 시동 후 경고등이 소등되지 않으면 브레이
크 액량을 점검하여 부족하면 보충하십시오.
보충 후에도 계속 점등할 경우는 자사 직영 서비
스센터 또는 블루핸즈에서 점검을 받으십시오.
WPY-NWPY-N
브레이크액이 부족할 때는 브레이크가 제대
로 작동되지 않을 우려가 있으므로 그대로
주행해서는 안됩니다.
경 고
주행 전에 경고등이 꺼졌는지 확인 하십시오.
주 의
브레이크 경고등이 계속 점등되고 브레이크
페달이 무겁거나 딱딱한 느낌이 들면 브레
이크 계통에 이상이 있는 것이므로 고속주
행이나 급제동을 피하고 정지시에는 평소보
다 브레이크를 세게 밟으십시오. 가능한 빨
리 가까운 자사 직영 서비스센터 또는 블루
핸즈에 점검 및 정비를 의뢰하십시오.
경 고
▶ 주행중 브레이크 경고등이 점등되는 경우
브레이크 계통이 이상이 있다는 신호이므로
차를 안전한 장소에 정지시키십시오.
1. 만일 브레이크 제동이 되지 않는 경우에는
브레이크 페달을 밟을 때 평상시보다 강하
게 밟아 차를 안전한 장소에 정지시켜야 합
니다.
