정기점검
7-20
(6) 냉각수 보조 탱크 캡을 연 채로 엔진의 시
동을 잠시동안 걸어 냉각계통의 에어 빼기
를 충분히 실시합니다.
(7) 엔진의 시동을 끄고 냉각수의 수준을 확인
합니다.
(8) 냉각수 보조 탱크 캡을 확실하게 조입니다.
(9) 냉각수 보조 탱크에 부동액을 주입하고 H
위치까지 수도물을 넣어 캡을 확실하게 닫
습니다.
(3) 라디에이터 및 엔진의 각 드레인 플러
그를 풀어 냉각수를 배출시킵니다.
(4) 드레인 플러그를 조이고 나서 냉각수 보조
탱크 주입구로 수도물(온수가 좋음)을 넣
어 엔진의 시동을 걸고 아이들 운전으로
수온을 90℃ 이상으로 올린뒤 약 10분동안
운전하여 배출시킵니다. 배출한 물이 더러
울 때는 투명하게 될 때까지 물세척을 반
복합니다.
(5) 냉각수 보조 탱크에 부동액을 주입하고 냉
각수 보조 탱크의 주입구까지 수도물을 추
가합니다.
FRVOM184FRVOM184
0냉각수 교환방법
(1) 히터의 온도조정 레버를 고온측으로 합니다.
(2) 냉각수 보조 탱크 캡을 열어 놓습니다.
OCN058005OCN058005
•부동액 교환 및 보충시 환경을 위해 바닥에
흘리지 않도록 주의해 주십시오.
•라디에이터의 막힘이나 냉각수의 오염이
심한 것은 엔진의 과열을 초래하여 수명이
급격히 저하될 가능성이 있으므로 자사 직
영 서비스센터 또는 블루핸즈에서 점검을
받아 주십시오.
주 의
수온이 높을 때 라디에이터 캡을 열지 마십
시오. 분출 되는 뜨거운 냉각수에 의하여 화
상을 입을 수 있습니다.
경 고

정기점검
7-21

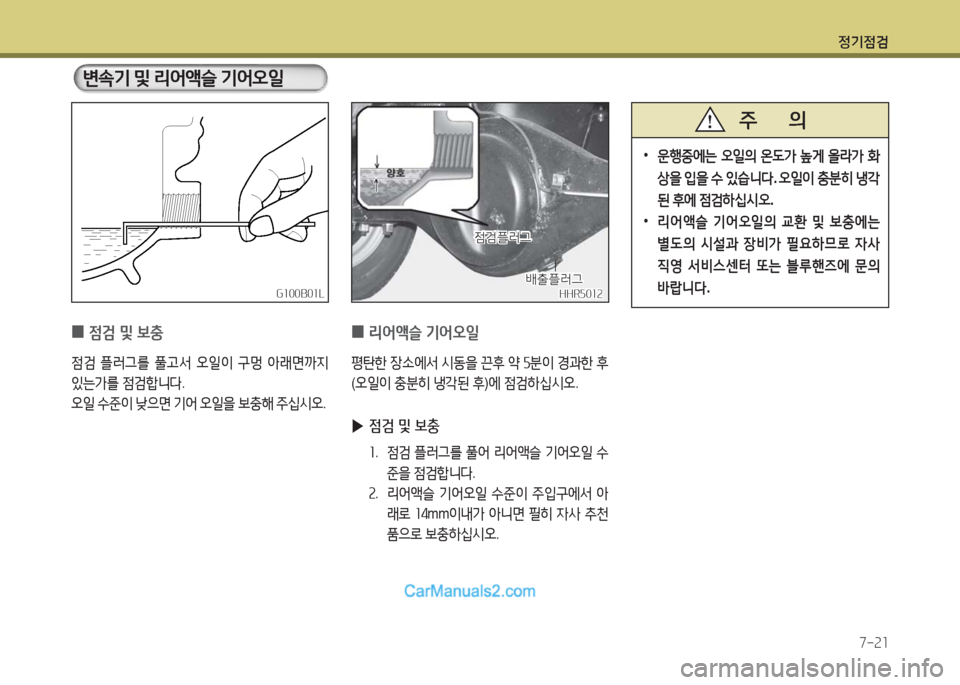

0리어액슬 기어오일
평탄한 장소에서 시동을 끈후 약 5분이 경과한 후
(오일이 충분히 냉각된 후)에 점검하십시오.
▶점검 및 보충
1. 점검 플러그를 풀어 리어액슬 기어오일 수
준을 점검합니다.
2. 리어액슬 기어오일 수준이 주입구에서 아
래로 14mm이내가 아니면 필히 자사 추천
품으로 보충하십시오.
0점검 및 보충
점검 플러그를 풀고서 오일이 구멍 아래면까지
있는가를 점검합니다.
오일 수준이 낮으면 기어 오일을 보충해 주십시오.
G100B01LG100B01LHHR5012HHR5012
점검플러그점검플러그
배출플러그배출플러그
•운행중에는 오일의 온도가 높게 올라가 화
상을 입을 수 있습니다. 오일이 충분히 냉각
된 후에 점검하십시오.
•리어액슬 기어오일의 교환 및 보충에는
별도의 시설과 장비가 필요하므로 자사
직영 서비스센터 또는 블루핸즈에 문의
바랍니다.
주 의
변속기 및 리어액슬 기어오일

정기점검
7-22

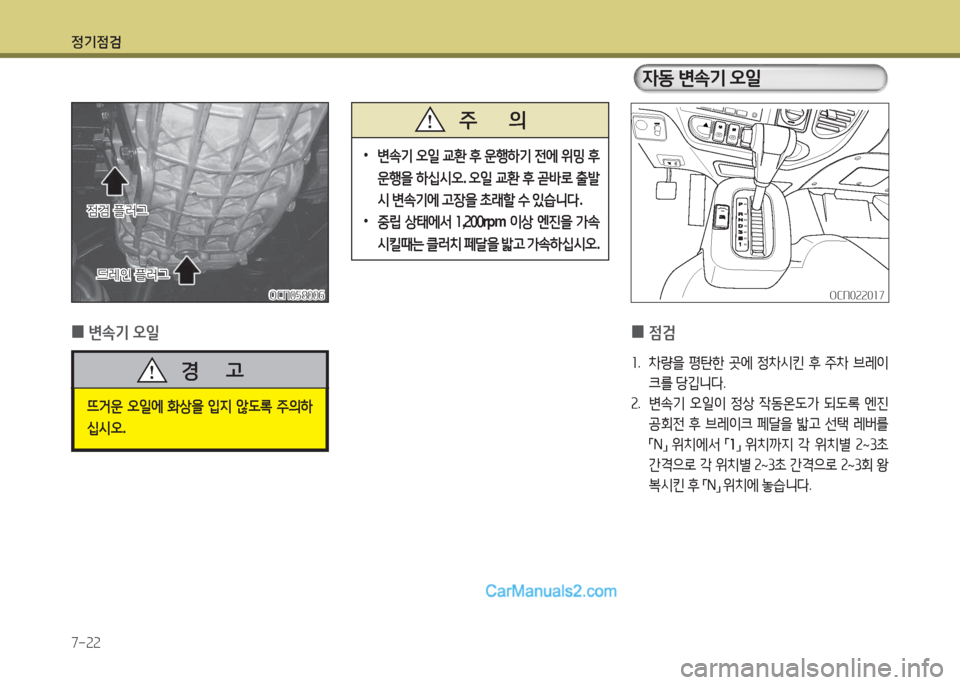

자동 변속기 오일
0변속기 오일
OCN058006OCN058006OCN022017OCN022017
드레인 플러그드레인 플러그
점검 플러그점검 플러그
• 변속기 오일 교환 후 운행하기 전에 위밍 후
운행을 하십시오. 오일 교환 후 곧바로 출발
시 변속기에 고장을 초래할 수 있습니다.
•중립 상태에서 1,200rpm 이상 엔진을 가속
시킬때는 클러치 페달을 밟고 가속하십시오.
주 의
뜨거운 오일에 화상을 입지 않도록 주의하
십시오.
경 고
0점검
1. 차량을 평탄한 곳에 정차시킨 후 주차 브레이
크를 당깁니다.
2. 변속기 오일이 정상 작동온도가 되도록 엔진
공회전 후 브레이크 페달을 밟고 선택 레버를
「N」 위치에서 「1」 위치까지 각 위치별 2~3초
간격으로 각 위치별 2~3초 간격으로 2~3회 왕
복시킨 후 「N」 위치에 놓습니다.

정기점검
7-23
G110D03YG110D03Y

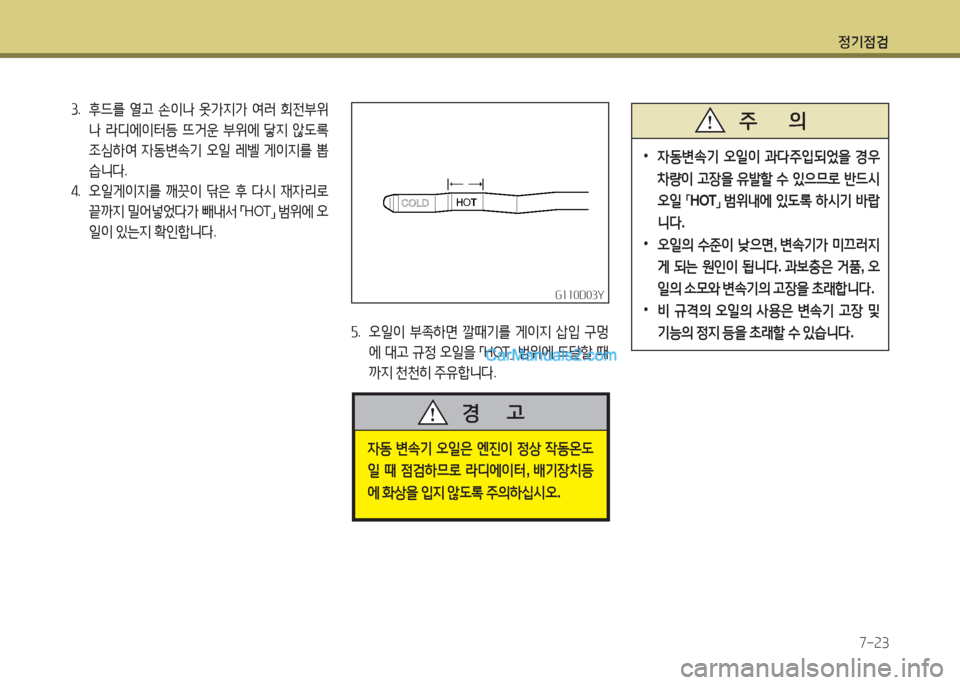

3. 후드를 열고 손이나 옷가지가 여러 회전부위
나 라디에이터등 뜨거운 부위에 닿지 않도록
조심하여 자동변속기 오일 레벨 게이지를 뽑
습니다.
4. 오일게이지를 깨끗이 닦은 후 다시 재자리로
끝까지 밀어넣었다가 빼내서 「HOT」 범위에 오
일이 있는지 확인합니다.
5. 오일이 부족하면 깔때기를 게이지 삽입 구멍
에 대고 규정 오일을 「HOT」 범위에 도달할 때
까지 천천히 주유합니다.
{|
자동 변속기 오일은 엔진이 정상 작동온도
일 때 점검하므로 라디에이터, 배기장치등
에 화상을 입지 않도록 주의하십시오.
경 고
•자동변속기 오일이 과다주입되었을 경우
차량이 고장을 유발할 수 있으므로 반드시
오일 「HOT」 범위내에 있도록 하시기 바랍
니다.
•오일의 수준이 낮으면, 변속기가 미끄러지
게 되는 원인이 됩니다. 과보충은 거품, 오
일의 소모와 변속기의 고장을 초래합니다.
•비 규격의 오일의 사용은 변속기 고장 및
기능의 정지 등을 초래할 수 있습니다.
주 의

정기점검
7-24

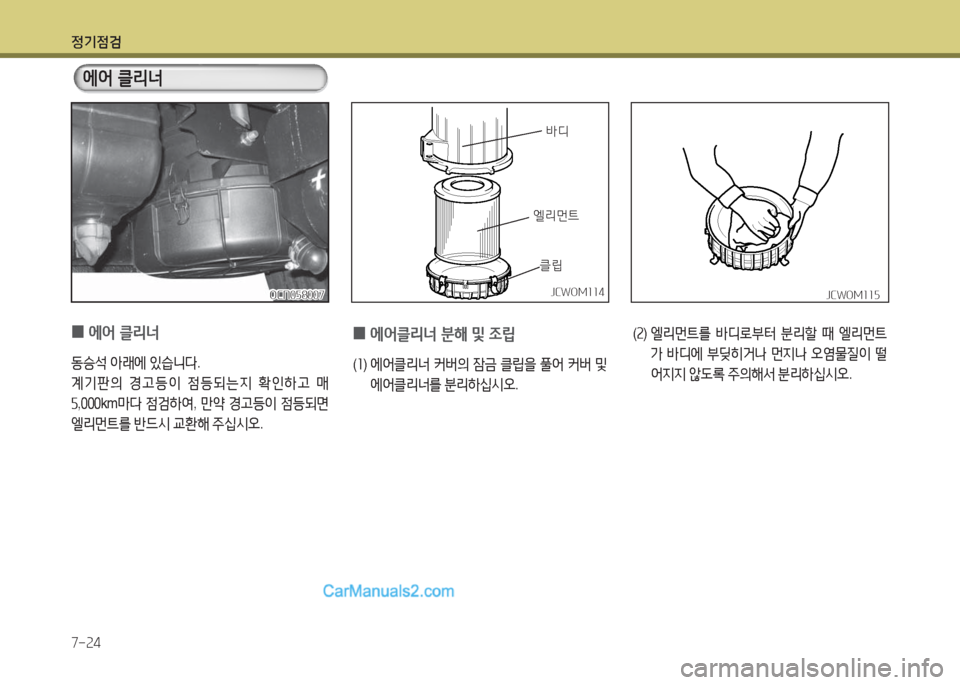

0에어 클리너
동승석 아래에 있습니다.
계기판의 경고등이 점등되는지 확인하고 매
5,000km마다 점검하여, 만약 경고등이 점등되면
엘리먼트를 반드시 교환해 주십시오.
OCN058007OCN058007
에어 클리너
0에어클리너 분해 및 조립
(1) 에어클리너 커버의 잠금 클립을 풀어 커버 및
에어클리너를 분리하십시오.

(2) 엘리먼트를 바디로부터 분리할 때 엘리먼트
가 바디에 부딪히거나 먼지나 오염물질이 떨
어지지 않도록 주의해서 분리하십시오.
바디바디
엘리먼트엘리먼트
클립클립
JCWOM114JCWOM114JCWOM115JCWOM115

정기점검
7-25

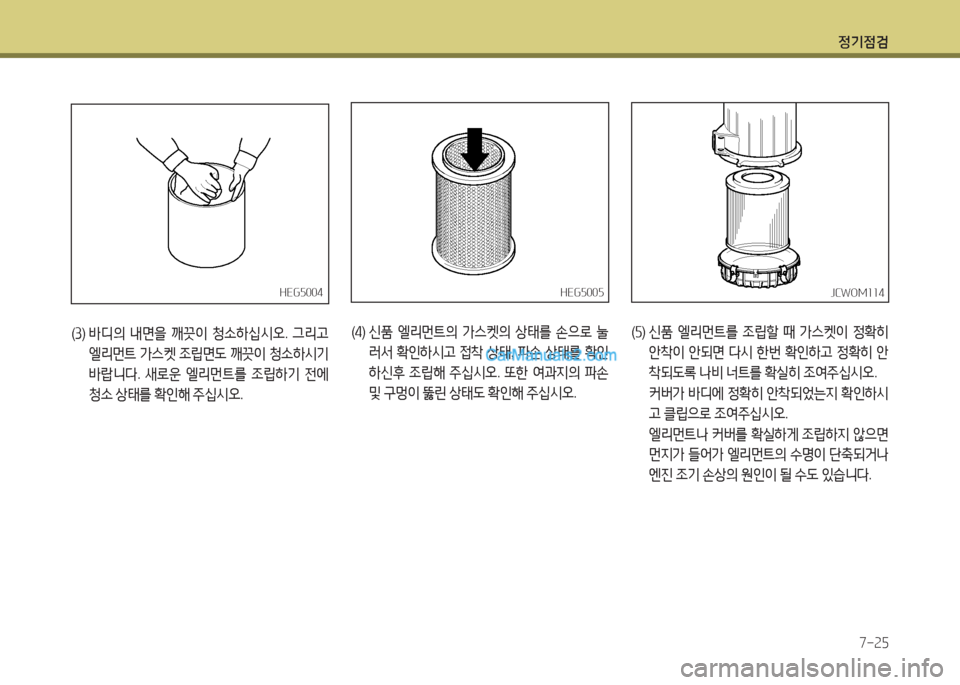

(3) 바디의 내면을 깨끗이 청소하십시오. 그리고
엘리먼트 가스켓 조립면도 깨끗이 청소하시기
바랍니다. 새로운 엘리먼트를 조립하기 전에
청소 상태를 확인해 주십시오.
HEG5004HEG5004
(5) 신품 엘리먼트를 조립할 때 가스켓이 정확히
안착이 안되면 다시 한번 확인하고 정확히 안
착되도록 나비 너트를 확실히 조여주십시오.
커버가 바디에 정확히 안착되었는지 확인하시
고 클립으로 조여주십시오.
엘리먼트나 커버를 확실하게 조립하지 않으면
먼지가 들어가 엘리먼트의 수명이 단축되거나
엔진 조기 손상의 원인이 될 수도 있습니다.
(4) 신품 엘리먼트의 가스켓의 상태를 손으로 눌
러서 확인하시고 접착 상태, 파손 상태를 확인
하신후 조립해 주십시오. 또한 여과지의 파손
및 구멍이 뚫린 상태도 확인해 주십시오.
HEG5005HEG5005JCWOM114JCWOM114

정기점검
7-26

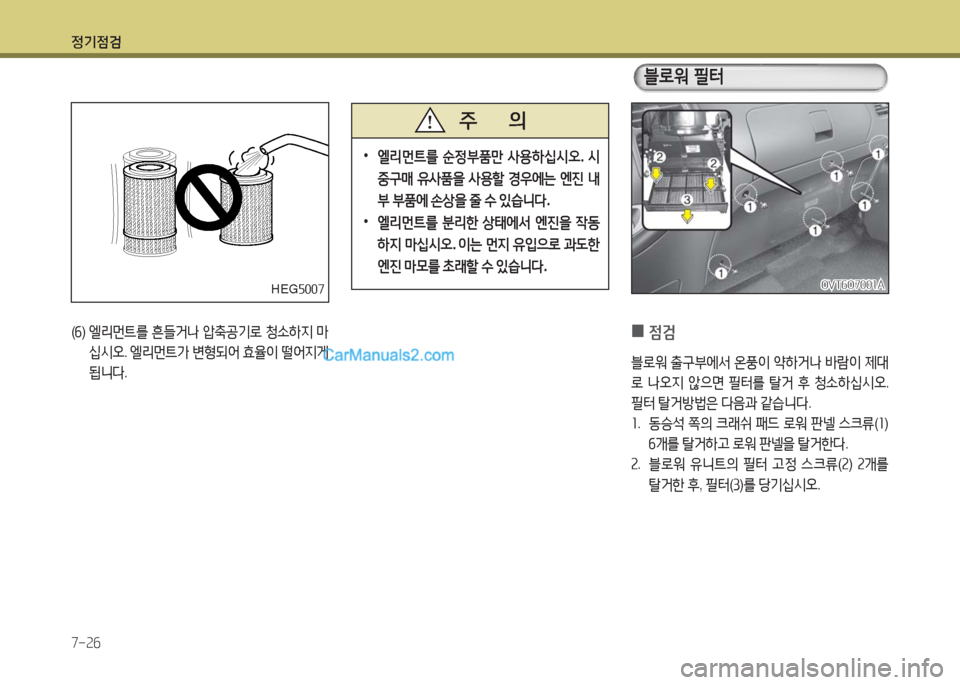

(6) 엘리먼트를 흔들거나 압축공기로 청소하지 마
십시오. 엘리먼트가 변형되어 효율이 떨어지게
됩니다.
HEG5007HEG5007
•엘리먼트를 순정부품만 사용하십시오. 시
중구매 유사품을 사용할 경우에는 엔진 내
부 부품에 손상을 줄 수 있습니다.
•엘리먼트를 분리한 상태에서 엔진을 작동
하지 마십시오. 이는 먼지 유입으로 과도한
엔진 마모를 초래할 수 있습니다.
주 의
0점검
블로워 출구부에서 온풍이 약하거나 바람이 제대
로 나오지 않으면 필터를 탈거 후 청소하십시오.
필터 탈거방법은 다음과 같습니다.
1. 동승석 쪽의 크래쉬 패드 로워 판넬 스크류(1)
6개를 탈거하고 로워 판넬을 탈거한다.
2. 블로워 유니트의 필터 고정 스크류(2) 2개를
탈거한 후, 필터(3)를 당기십시오.
OVT6O7001AOVT6O7001A
블로워 필터

정기점검
7-27
필터 교체는 필요하지 않습니다. 따라서, 필터
를 털거나 물로 세척하십시오.
주 의2. 신품 필터를 교환하고 규정 토크로 체결 하
십시오.
규정토크 : 1.6~2.0kgf.m
3. 필터 교환 후 메인필터에 있는 벤트 플러그
를 풀고 연료가 채워질 수 있도록 프리필터
에서 프라이밍 펌프를 충분히 펌핑하십시오.
4. 잠시 시동을 걸고 메인필터 주의에 연료가
새는지 확인하십시오.
0메인필터 교환
필터는 세척해 재사용할 수 없습니다.
1. 필터 렌치를 사용해서 메인필터 어셈블리를
시계 반대 방향으로 돌려서 분리 합니다.
OEG054014OEG054014
벤트 플러그벤트 플러그
공기빼기를 할때 메인필터에서는 필요하지 않
습니다. 연료 프리필터에서 공기빼기를 하면
됩니다.
주 의
히터가 내장되어 있을 경우에는 필터를 교환
할 때 히터장치에 손상이 가지 않도록 주의 하
십시오.
주 의
연료필터
