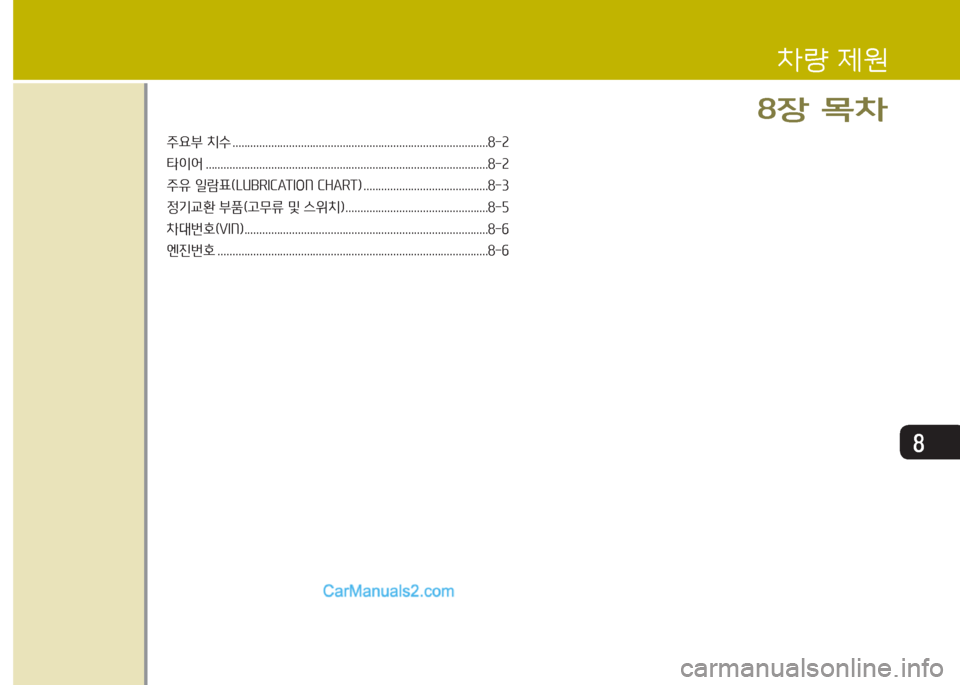

주요부 치수 ......................................................................................8-2
타이어 ...............................................................................................8-2
주유 일람표(LUBRICATION CHART) ..........................................8-3
정기교환 부품(고무류 및 스위치) ................................................8-5
차대번호(VIN) ..................................................................................8-6
엔진번호 ...........................................................................................8-6
차량 제원
8장 목차

차량 제원
8-2
구 분장 축 단 축
12,15,16,25,29,39승14, 15,16,25,34승
전장(mm)
전폭(mm)
전고(mm)
7,085
2,755
2,740
(어린이 운송용 39인승)
2,755
2,740
(어린이 운송용 34인승)
2,035
6,350
타이어 규격공기압(kg/㎠)PSI
205/75R17.5-10PR
(프론트, 리어)
7.00R16-12PR
(마을버스)
(프론트, 리어)
7.7 kg/㎠
6.67 kg/㎠
7.0 kg/㎠
6.3 kg/㎠
금호
한국
금호
한국
110 psi
95 psi
100 psi
90 psi
주요부 치수
타이어

차량 제원
8-3
주1) 엔진 오일 용량은 일반적인 오일 교환시 주입되는 용량 기준입니다.
주유 일람표(LUBRICATION CHART)
종 류형식/용량(ℓ)오 일 규 격
연료탱크용량 95
요소수(우레아) 탱크 용량20 요소수 용액 규격: ISO2241 또는 DIN7007O
엔진오일전체 14(오일필터 포함)주1)
API 분류 CJ-4급 이상, SAE 분류 10W-40오일팬 13.5
변속기
T060S5(5속)4.5API 분류 GL4급, SAE 75W85(합성유)T060S6(6속)5.0
M035S53.2API 분류 GL4급, SAE 80
부동액 16에틸렌글리콜계 알루미늄 라디에이터용 부동액(LLC-10)
(ETHYLENE GLYCOL BASE COOLANT ALUMINIUM RADIATOR)
자동 변속기
(S1000)전체: 11 (교환시: 7) DEXRON III, DEXRON-VI, TES-295, TES-389
브레이크 및 클러치 액0.568 극동제연, 동아특수 : 브레이크 3종, BRAKE FLUID DOT3
휠 베어링 소요량NIGL NO2
파워스티어링 오일 1.2PSF-3
리어액슬오일R130HS6.2±0.25API 분류 GL 5급, SAE 분류 80W-90

차량 제원
8-4
구 분오일규격 오일용량 작 업 요 령
주유 : 그리스 니플의 먼지나 오염된 것을 깨끗이
닦고 나서 주유하십시오.(그리스 주유편을
참조하십시오.)
※ 전륜 휠 베어링 오일 교환시 허브캡은 반드시
새제품으로 장착하십시오.
주유 : 그리스 니플의 먼지나 오물을 제거하고 나서
하십시오.
※ 클러치 쉬프트에 지나치게 많이 주유하면 클러치가
미끄러지는 원인이 되므로 주의해 주십시오.
소요량
소요량
소요량
LIG-2
상당품
BJM-2
(MS511-7)
RTX
상당품
※오일규격은 「주유일람표」를 참조하십시오.
※차량이 가혹조건인 경우에는 점검 혹은 오일보충 및 교환주기가 단축됩니다.
■ 가혹 시란: 1) 짧은 거리를 반복 운행 시 2) 장시간 공회전 또는 장거리 저속 운행 시 3)잦은 정지 및 출발 등을 반복 도로 조건 운행 시 4) 산길,
오르막, 내리막 주행 시 5) 트레일러 견인 시 6) 섭씨 32도 이상의 온도에서 교통 체증이 심한 곳 운행 시 7)먼지, 진흙, 비포장, 자갈 등
거친로 또는 소금 성분이 뿌려진 도로를 운행 시를 말합니다.
오일교환시기
점 검 보 충 교 환
24,000㎞
1개월
1개월
6개월
24,000㎞
15,000㎞
휠베어링
트라이언 플레인 베어링
브레이크
변속기 컨트롤
캠 샤프트
프러펠러 샤프트
클러치 쉬프트
스티어링 샤프트
도어힌지

차량 제원
8-5
브레이크 밸브류 및 챔버등의 고무부품
마스터 실린더 피스톤 컵 및 기타 고무부품
휠 실린더 피스톤 컵 및 더스트 씰
브레이크 호스
로드 센싱 밸브 컵 및 기타 고무부품
제동장치 고무부품
히터 호스
진공 호스
파워 스티어링 시스템 내부의 고무제품 및 호스 교환
연료 호스 교환
에어컨 호스 교환
제동등 스위치
브레이크 액 저장 탱크 튜브
정 기 교 환 부 품 매1년
●
●
●
●
●
●
●
●
●
●
●
●
●
매2년 매3년 비 고
정기교환 부품(고무류 및 스위치)

차량 제원
8-6

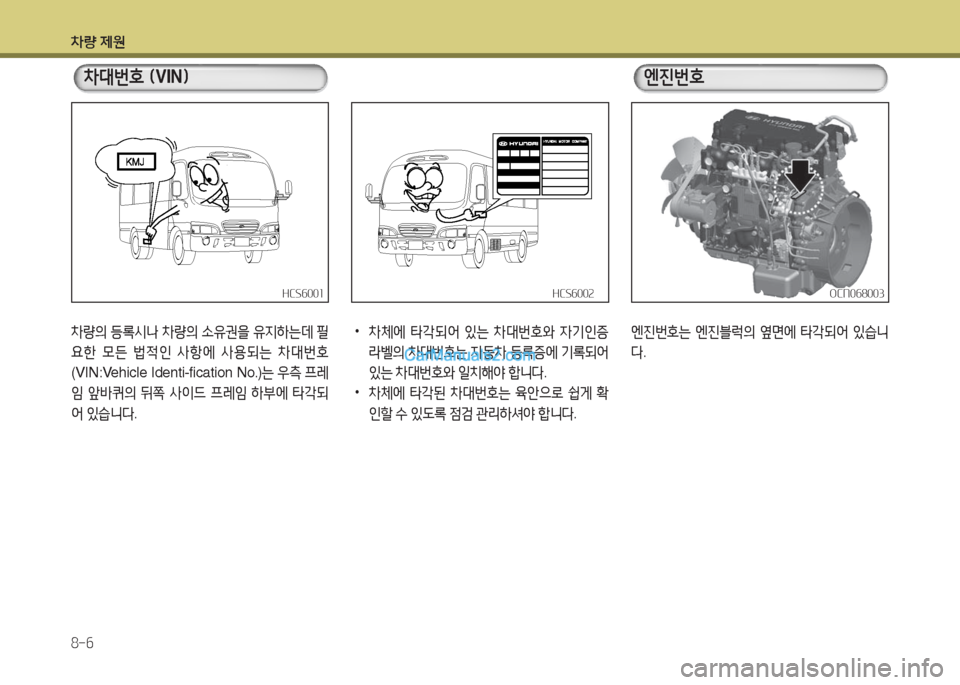

차량의 등록시나 차량의 소유권을 유지하는데 필
요한 모든 법적인 사항에 사용되는 차대번호
(VIN:Vehicle Identi-fication No.)는 우측 프레
임 앞바퀴의 뒤쪽 사이드 프레임 하부에 타각되
어 있습니다.
HCS6001HCS6001
엔진번호는 엔진블럭의 옆면에 타각되어 있습니
다.

OCN068003OCN068003
•차체에 타각되어 있는 차대번호와 자기인증
라벨의 차대번호는 자동차 등록증에 기록되어
있는 차대번호와 일치해야 합니다.
•차체에 타각된 차대번호는 육안으로 쉽게 확
인할 수 있도록 점검 관리하셔야 합니다.
HCS6002HCS6002
차대번호 (VIN)엔진번호
