2016 Hyundai New County 뉴카운티 - 사용 설명서 (in Korean)

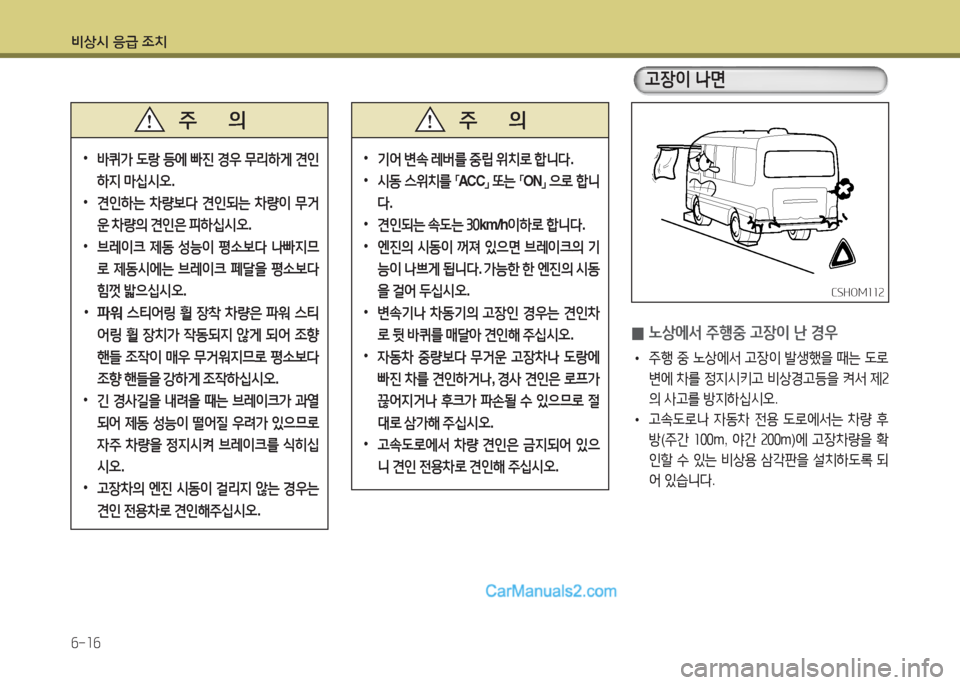

비상시 응급 조치
6-16
•바퀴가 도랑 등에 빠진 경우 무리하게 견인
하지 마십시오.
•견인하는 차량보다 견인되는 차량이 무거
운 차량의 견인은 피하십시오.
•브레이크 제동 성능이 평소보다 나빠지므
로 제동시에는 브레이크 페달을 평소보다
힘껏 밟으십시오.
•파워 스티어링 휠 장착 차량은 파워 스티
어링 휠 장치가 작동되지 않게 되어 조향
핸들 조작이 매우 무거워지므로 평소보다
조향 핸들을 강하게 조작하십시오.
•긴 경사길을 내려올 때는 브레이크가 과열
되어 제동 성능이 떨어질 우려가 있으므로
자주 차량을 정지시켜 브레이크를 식히십
시오.
•고장차의 엔진 시동이 걸리지 않는 경우는
견인 전용차로 견인해주십시오.
주 의
0노상에서 주행중 고장이 난 경우
• 주행 중 노상에서 고장이 발생했을 때는 도로
변에 차를 정지시키고 비상경고등을 켜서 제2
의 사고를 방지하십시오.
• 고속도로나 자동차 전용 도로에서는 차량 후
방(주간 100m, 야간 200m)에 고장차량을 확
인할 수 있는 비상용 삼각판을 설치하도록 되
어 있습니다.
CSHOM112CSHOM112
•기어 변속 레버를 중립 위치로 합니다.
•시동 스위치를 「ACC」 또는 「ON」 으로 합니
다.
• 견인되는 속도는 30km/h이하로 합니다.
•엔진의 시동이 꺼져 있으면 브레이크의 기
능이 나쁘게 됩니다. 가능한 한 엔진의 시동
을 걸어 두십시오.
•변속기나 차동기의 고장인 경우는 견인차
로 뒷 바퀴를 매달아 견인해 주십시오.
•자동차 중량보다 무거운 고장차나 도랑에
빠진 차를 견인하거나, 경사 견인은 로프가
끊어지거나 후크가 파손될 수 있으므로 절
대로 삼가해 주십시오.
•고속도로에서 차량 견인은 금지되어 있으
니 견인 전용차로 견인해 주십시오.
주 의
고장이 나면

비상시 응급 조치
6-17

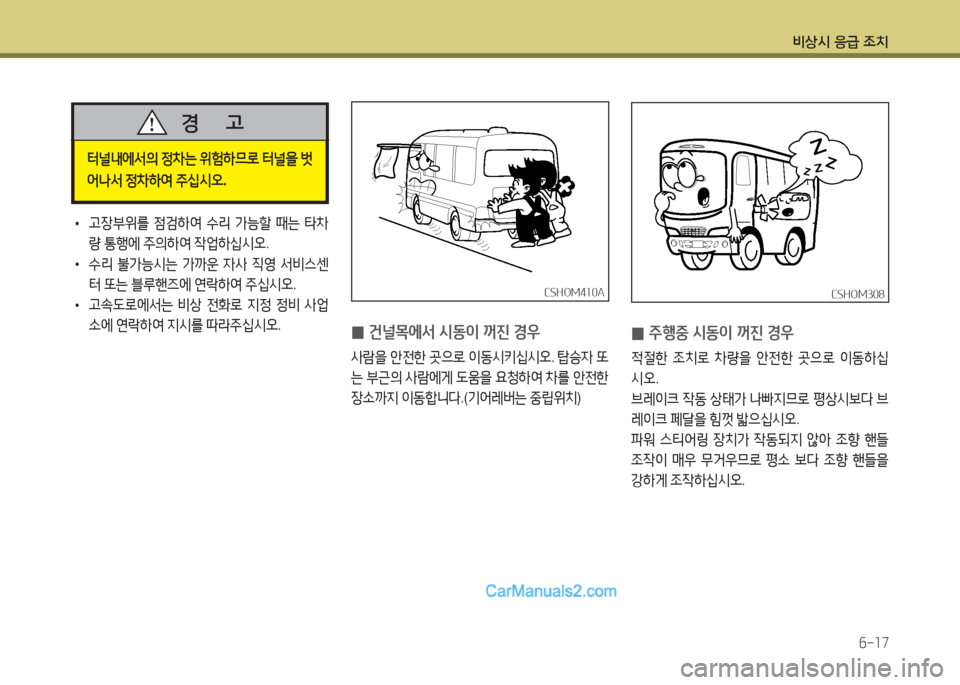

• 고장부위를 점검하여 수리 가능할 때는 타차
량 통행에 주의하여 작업하십시오.
• 수리 불가능시는 가까운 자사 직영 서비스센
터 또는 블루핸즈에 연락하여 주십시오.
• 고속도로에서는 비상 전화로 지정 정비 사업
소에 연락하여 지시를 따라주십시오.
터널내에서의 정차는 위험하므로 터널을 벗
어나서 정차하여 주십시오.
경 고
CSHOM410ACSHOM410A
0건널목에서 시동이 꺼진 경우
사람을 안전한 곳으로 이동시키십시오. 탑승자 또
는 부근의 사람에게 도움을 요청하여 차를 안전한
장소까지 이동합니다.(기어레버는 중립위치)
CSHOM308CSHOM308
0주행중 시동이 꺼진 경우
적절한 조치로 차량을 안전한 곳으로 이동하십
시오.
브레이크 작동 상태가 나빠지므로 평상시보다 브
레이크 페달을 힘껏 밟으십시오.
파워 스티어링 장치가 작동되지 않아 조향 핸들
조작이 매우 무거우므로 평소 보다 조향 핸들을
강하게 조작하십시오.

비상시 응급 조치
6-18

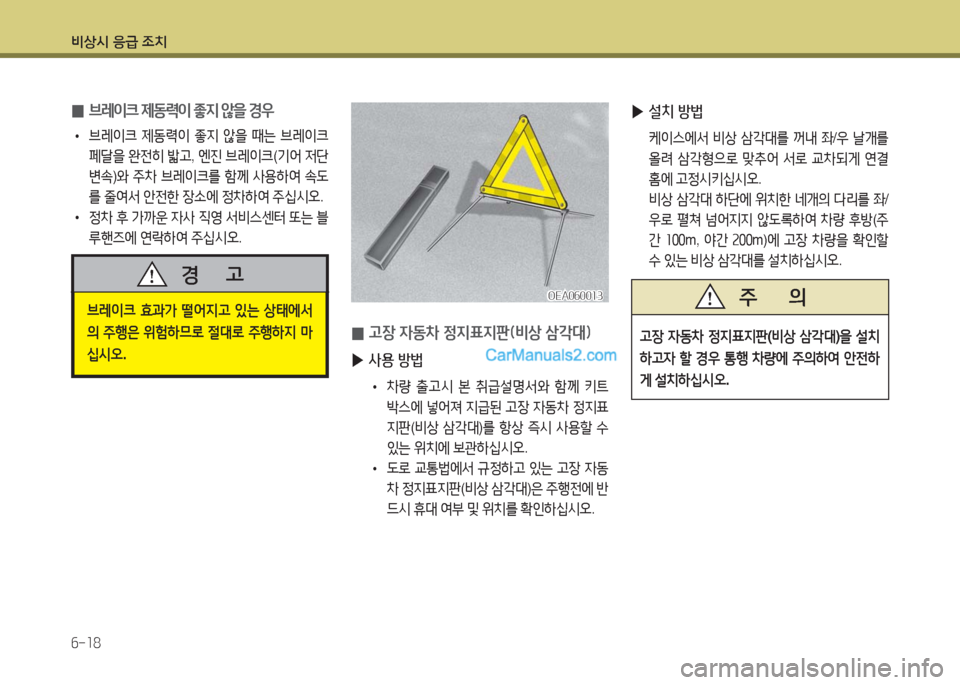

0브레이크 제동력이 좋지 않을 경우
• 브레이크 제동력이 좋지 않을 때는 브레이크
페달을 완전히 밟고, 엔진 브레이크(기어 저단
변속)와 주차 브레이크를 함께 사용하여 속도
를 줄여서 안전한 장소에 정차하여 주십시오.
• 정차 후 가까운 자사 직영 서비스센터 또는 블
루핸즈에 연락하여 주십시오.
브레이크 효과가 떨어지고 있는 상태에서
의 주행은 위험하므로 절대로 주행하지 마
십시오.
경 고
0고장 자동차 정지표지판(비상 삼각대)
▶사용 방법
•차량 출고시 본 취급설명서와 함께 키트
박스에 넣어져 지급된 고장 자동차 정지표
지판(비상 삼각대)를 항상 즉시 사용할 수
있는 위치에 보관하십시오.
•도로 교통법에서 규정하고 있는 고장 자동
차 정지표지판(비상 삼각대)은 주행전에 반
드시 휴대 여부 및 위치를 확인하십시오.
▶설치 방법
케이스에서 비상 삼각대를 꺼내 좌/우 날개를
올려 삼각형으로 맞추어 서로 교차되게 연결
홈에 고정시키십시오.
비상 삼각대 하단에 위치한 네개의 다리를 좌/
우로 펼쳐 넘어지지 않도록하여 차량 후방(주
간 100m, 야간 200m)에 고장 차량을 확인할
수 있는 비상 삼각대를 설치하십시오.
OEA060013OEA060013
고장 자동차 정지표지판(비상 삼각대)을 설치
하고자 할 경우 통행 차량에 주의하여 안전하
게 설치하십시오.
주 의

비상시 응급 조치
6-19

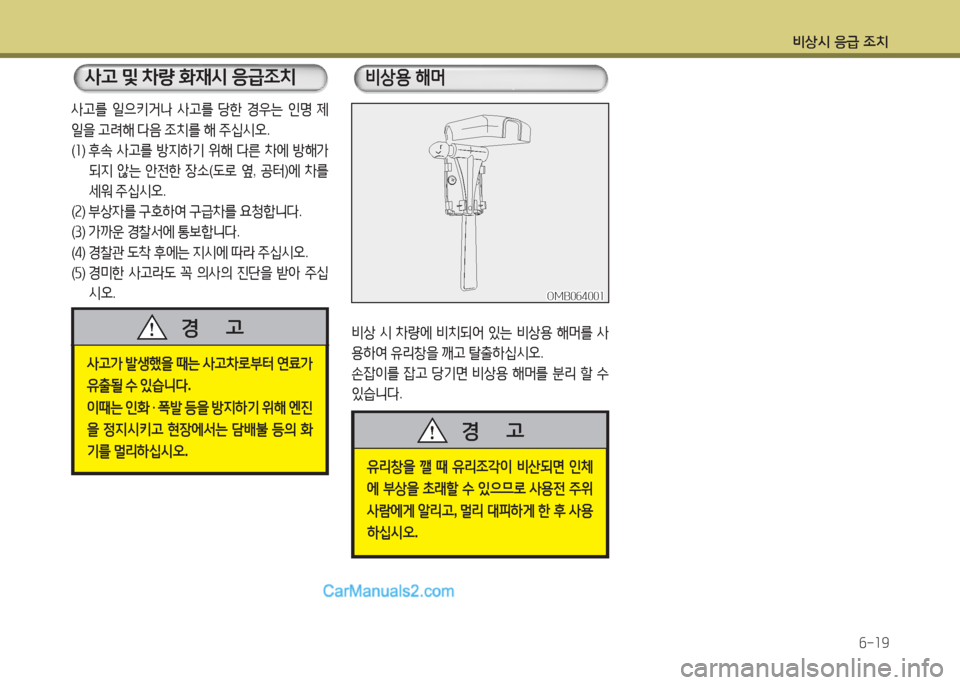

사고를 일으키거나 사고를 당한 경우는 인명 제
일을 고려해 다음 조치를 해 주십시오.
(1) 후속 사고를 방지하기 위해 다른 차에 방해가
되지 않는 안전한 장소(도로 옆, 공터)에 차를
세워 주십시오.
(2) 부상자를 구호하여 구급차를 요청합니다.
(3) 가까운 경찰서에 통보합니다.
(4) 경찰관 도착 후에는 지시에 따라 주십시오.
(5) 경미한 사고라도 꼭 의사의 진단을 받아 주십
시오.
사고가 발생했을 때는 사고차로부터 연료가
유출될 수 있습니다.
이때는 인화 · 폭발 등을 방지하기 위해 엔진
을 정지시키고 현장에서는 담배불 등의 화
기를 멀리하십시오.
경 고
유리창을 깰 때 유리조각이 비산되면 인체
에 부상을 초래할 수 있으므로 사용전 주위
사람에게 알리고, 멀리 대피하게 한 후 사용
하십시오.
경 고
사고 및 차량 화재시 응급조치
비상 시 차량에 비치되어 있는 비상용 해머를 사
용하여 유리창을 깨고 탈출하십시오.
손잡이를 잡고 당기면 비상용 해머를 분리 할 수
있습니다.
OMB064001OMB064001
비상용 해머

비상시 응급 조치
6-20

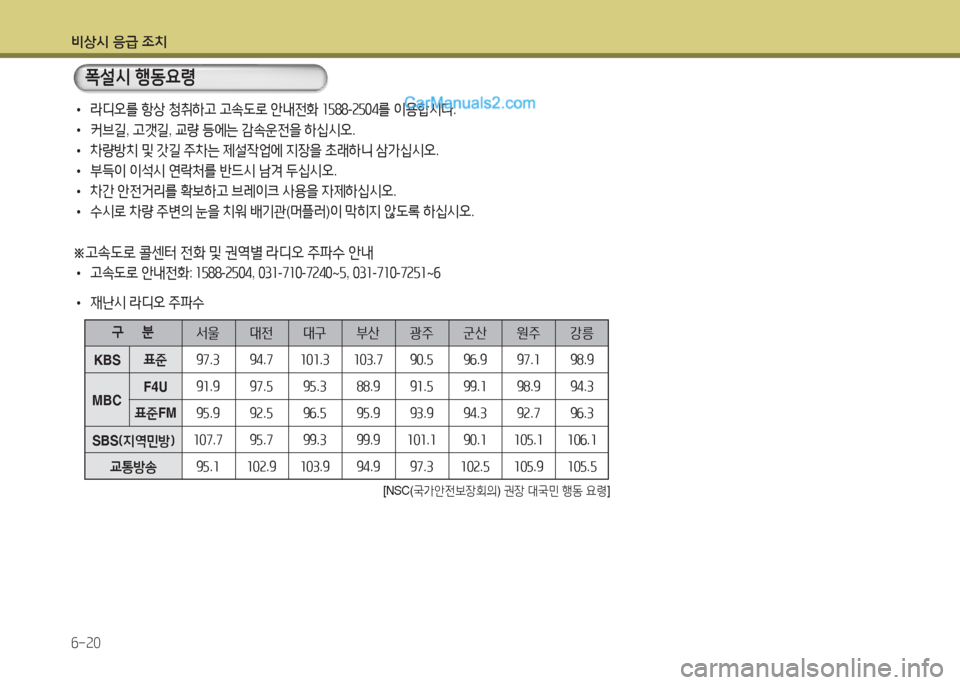

•라디오를 항상 청취하고 고속도로 안내전화 1588-2504를 이용합시다.
•커브길, 고갯길, 교량 등에는 감속운전을 하십시오.
•차량방치 및 갓길 주차는 제설작업에 지장을 초래하니 삼가십시오.
•부득이 이석시 연락처를 반드시 남겨 두십시오.
•차간 안전거리를 확보하고 브레이크 사용을 자제하십시오.
•수시로 차량 주변의 눈을 치워 배기관(머플러)이 막히지 않도록 하십시오.
※고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화: 1588-2504, 031-710-7240~5, 031-710-7251~6
•재난시 라디오 주파수
[NSC(국가안전보장회의) 권장 대국민 행동 요령]
구 분
KBS표준
F4U
표준FM
SBS(지역민방)
교통방송
서울 대전 대구 부산 광주 군산 원주 강릉
97.394.7101.3103.790.596.997.198.9
91.997.595.388.991.599.198.994.3
95.992.596.595.993.994.392.796.3
107.795.799.399.9101.190.1105.1106.1
95.1102.9103.994.997.3102.5105.9105.5
MBC
폭설시 행동요령

7
점검 정비 ..........................................................................................7-3
운전자 의무 준수 사항 ................................................................... 7-3
점검 정비시 주의사항 .................................................................... 7-4
일상 점검 ..........................................................................................7-6
정기점검 ...........................................................................................7-8
정기점검 일람표 ............................................................................... 7-8
가혹 조건 .......................................................................................... 7-12
엔진 오일 ....................................................................................... 7-13
점검 .................................................................................................... 7-13
보충 .................................................................................................... 7-13
교환 .................................................................................................... 7-15
엔진오일 필터 ............................................................................... 7-16
교환 .................................................................................................... 7-16
냉각수 ............................................................................................ 7-17
사용 냉각수 ..................................................................................... 7-17
부동액 주입시 비율 ....................................................................... 7-18
점검 및 보충방법 ........................................................................... 7-19
라디에이터 누수점검 .................................................................... 7-19
냉각수 교환방법 ............................................................................. 7-20
변속기 및 리어액슬 기어오일 .................................................... 7-21
점검 및 보충 .................................................................................... 7-21
리어액슬 기어오일 ........................................................................ 7-21
변속기 오일 ..................................................................................... 7-22
자동 변속기 오일 ......................................................................... 7-22
점검 .................................................................................................... 7-22
에어 클리너 ................................................................................... 7-24
에어 클리너 ..................................................................................... 7-24
에어클리너 분해 및 조립 ............................................................. 7-24
블로워 필터 ................................................................................... 7-26
점검 .................................................................................................... 7-26
연료필터 ........................................................................................ 7-27
메인필터 교환 ................................................................................. 7-27
프리연료필터 교환 ....................................................................... 7-28
연료필터 물빼기 ............................................................................. 7-29
연료필터 공기 빼기 ....................................................................... 7-29
SQL(Small Quantity Learning, 미소분사 학습) 기능 .......... 7-30
SQL 기능 사용 방법 ...................................................................... 7-30
요소수(우레아) ............................................................................. 7-31
서플라이 모듈 메인 필터 교환 ................................................... 7-31
파워 스티어링 오일량 점검 ........................................................ 7-32
오일점검 및 보충 ........................................................................... 7-32
파워 스티어링 호스 ....................................................................... 7-32
윈도 와셔액 ................................................................................... 7-32
보충 .................................................................................................... 7-32
와이퍼 블레이드 및 암 ...............................................................7-33
점검 .................................................................................................... 7-33
정기점검
7장 목차

정기점검

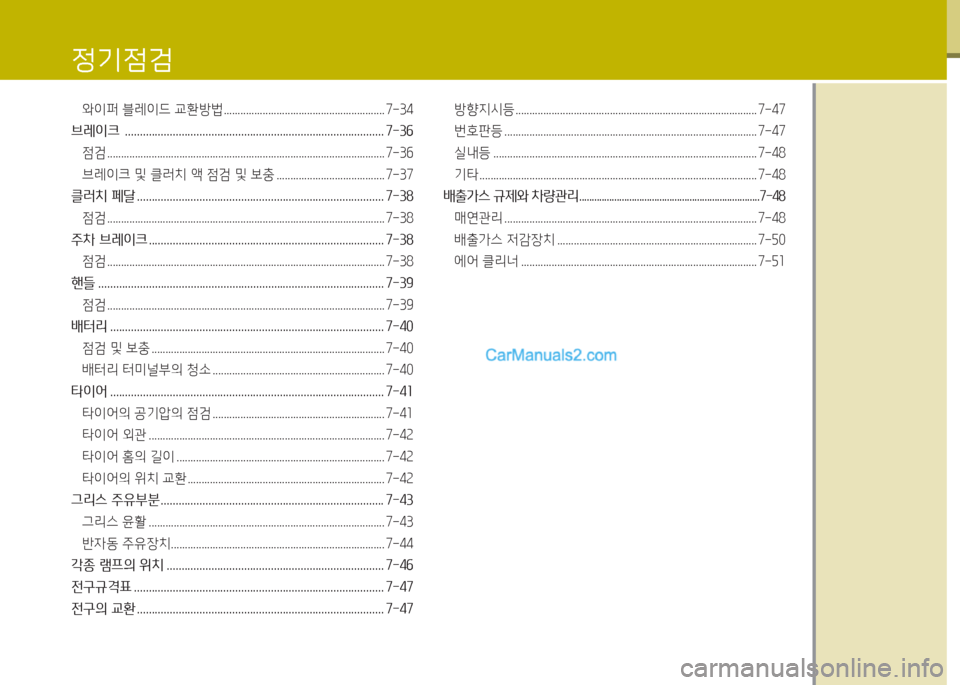

와이퍼 블레이드 교환방법 .......................................................... 7-34
브레이크 ....................................................................................... 7-36
점검 .................................................................................................... 7-36
브레이크 및 클러치 액 점검 및 보충 ....................................... 7-37
클러치 페달 ................................................................................... 7-38
점검 .................................................................................................... 7-38
주차 브레이크 ............................................................................... 7-38
점검 .................................................................................................... 7-38
핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ................................... 7-39
점검 .................................................................................................... 7-39
배터리 ............................................................................................ 7-40
점검 및 보충 .................................................................................... 7-40
배터리 터미널부의 청소 .............................................................. 7-40
타이어 ............................................................................................ 7-41
타이어의 공기압의 점검 .............................................................. 7-41
타이어 외관 ..................................................................................... 7-42
타이어 홈의 길이 ........................................................................... 7-42
타이어의 위치 교환 ....................................................................... 7-42
그리스 주유부분 ........................................................................... 7-43
그리스 윤활 ..................................................................................... 7-43
반자동 주유장치 ............................................................................. 7-44
각종 램프의 위치 ......................................................................... 7-46
전구규격표 .................................................................................... 7-47
전구의 교환 ................................................................................... 7-47
방향지시등 ....................................................................................... 7-47
번호판등 ........................................................................................... 7-47
실내등 ............................................................................................... 7-48
기타 .................................................................................................... 7-48
배출가스 규제와 차량관리 ........................................................................7-48
매연관리 ........................................................................................... 7-48
배출가스 저감장치 ........................................................................ 7-50
에어 클리너 ..................................................................................... 7-51

정기점검
7-3
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 노화됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어나
십시오.
(「정기 점검 주기표」 참조)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
점검 정비
•잘못된 점검 정비는 고장의 원인이 됩니다.
본 취급설명서에 기재된 점검 정비 방법은
비교적 운전자가 손쉽게 할 수 있는 항목입
니다.
그러나, 보증기간 내라도 운전자의 잘못된
점검 정비로 인한 클레임은 보증수리를 받
을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되지
않으면 자사 직영 서비스센터 또는 블루핸
즈에 점검 정비를 의뢰하십시오.
•물 또는 왁스 등 액체성 물질로 엔진룸을
청소할 경우 차량의 전기계통에 이상을 초
래하여 정상적인 차량운행이 불가능할 수
있으므로 액체성 물질로 엔진룸을 청소하
지 마십시오.
주 의점검 정비를 할때는 반드시 세심한 주의를 기
울여 안전사고가 일어나지 않도록 하십시오.
경 고
