안전 주의 사항
2-3
▶엔진룸의 점검
•냉각수량 및 냉각장치의 누수확인
•엔진오일량 및 각종오일의 누유확인
•팬 벨트의 장력상태, 손상
•파워스티어링오일 수준상태
고장을 미연에 방지하기 위해 주기적으로 꼭 실
시해 주십시오.
▶정기 점검
정기 점검은 정기점검 일람표에 명기된 주행
거리마다 점검을 받아 주십시오.
오일 및 필터등은 사용기간 보다도 주행거리
에 큰 영향을 받습니다. 정기점검과는 별도로
주행거리마다 점검을 받아 주십시오.
▶정기교환 부품
자동차 부품중 안전상 중요한 고무부품 등은
통상적인 외관검사로서는 주행거리에 의한 노
후의 판단이 어렵습니다.
정기 교환 부품은 안전 운전을 위해 정기적으
로 부품을 교환해 주십시오.
상세한 것은 「정기교환부품표」를 참조해 주십
시오.
0신차시 취급요령
1,000km 주행까지는 길들이기 운전입니다.
길들이기 운전중의 취급 방법에 의해서 이후의
수명이나 성능에 영향을 줍니다.
다음 사항을 꼭 지켜주십시오.
•엔진 회전수를 2,000rpm이하로 낮춰 주십시오.
•웜업 운전은 수온계의 바늘이 움직이기 시작
할 때까지 충분히 실시해 주십시오.
CSHOM316CSHOM316
•엔진부를 점검할 때는 반드시 엔진을 정
지시키고 엔진이 식은 후에 실시하여 주
십시오.
•화상을 입을 수 있습니다.
•만약, 엔진을 시동시키고 밀폐된 장소에
서 점검 정비할 때는 배기 가스에 중독될
수 있으니 반드시 환기시켜 주십시오.
•엔진 시동상태에서 작업을 해야 할 경우
에는 옷자락, 시계, 반지 등은 제거하여
위험을 사전에 방지하십시오.
구동벨트, 공구 등이 닿지 않도록 하십시오.
경 고

안전 주의 사항
2-22
터보차저충분한 공회전 실시
약 5만∼18만 rpm
JFS240JFS240
0터보차저 장착차 점검요령
•터보차저의 고장은 대부분 윤활유 공급부족,
엔진오일 오염, 이물질 유입으로 인한 압축기
날개 손상 등에 의해 발생됩니다.
•점검을 위하여 에어클리너 엘리먼트를 장착
치 않고 고속 회전시키는 것을 삼가하십시오.
컴프레서(압축기) 날개 손상의 원인이 됩니다.
•터보차저 엔진은 일반 엔진에 비해 많은 양의
열이 발생되므로 갑작스럽게 엔진시동을 끄
면 엔진이 과열될 우려가 있으므로 주의 하십
시오.
•인터쿨러 내의 오일 배출은 50,000 km마다
드레인 플러그를 탈거하고 배출하십시오.
그리고, 동절기가 시작되기 전인 11월 경에도
배출하십시오.
EGR(Exhaust Gas Recirculation) 시스템은 엔
진에서 연소 후 배출되는 배기가스를 수냉식
EGR 쿨러를 거쳐 냉각 시킨 후 흡입공기와 혼합
하여 연소실로 재순환시키는 장치로서 일반 엔진
에 비하여 질소 산화물 배출량을 획기적으로 감
소시키는 장치 입니다.
0EGR 시스템 장착차 취급요령
•EGR 시스템의 고장은 대부분 냉각수 공급 부
족, 외부의 무리한 충격, 부품 교환시 정비 요령
미 준수에 의해 발생됩니다.
•냉각수 부족 상태 혹은 엔진 과열 경고등 점등
상태에서 운전을 지속했을 경우 EGR쿨러 내
부 파손 및 엔진 전체 파손으로 이어질 수 있습
니다.
•냉각수 부족이나 엔진 과열 시 자사 직영 서비
스센터 또는 블루핸즈에서 점검 및 정비를 받
으십시오.
0EGR 시스템 장착차 점검요령
• 점검 등을 위하여 EGR밸브 및 EGR쿨러를 밟
고 올라가지 않도록 주의하십시오.
주 의
•EGR 관련 장치의 고장이 발생되어 질소
산화물 배출량이 허용기준을 초과하는 경
우 요소수 시스템 경고등, OBD 경고등이
점등되며 출력저하 및 차속제한 현상이 나
타나면, 즉시 가까운 자사 직영 서비스 센터
또는 블루핸즈에 점검 및 정비를 받아 주십
시오.
•주행중에 아래와 같은 원인으로 엔진 경고
등( ) 또는 엔진 과열 경고등()과 함
께 출력저하 현상이 나타나면 즉시 가까운
자사 직영 서비스센터 또는 블루핸즈에 점
검 및 정비를 받아 주십시오.
- 엔진 과열에 의한 냉각수 온도상승
- EGR 관련 장치의 고장
- 연료 공급 압력 이상
EGR 시스템 장착차 점검 요령

편의장치
4-16
계기판
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
1. 속도계2. 엔진 회전계3. 냉각수 수온계4. 연료계5. 스톱 스위치 표시등6. 엔진과열 경고등7. 엔진오일 압력 경고등8. 원등 표시등9. 배기 브레이크 작동 표시등10. 듀얼 파워 표시등(사양 적용시)11. 배터리 충전 경고등12. A B S 경고등13. 방향전환 표시등14. 브레이크액 부족 경고등15. 안전벨트 미착용 경고등16. 주차 브레이크 작동등17. 엔진 경고등18. 연료 부족 표시등19. O B D 경고등20. 중립기어 표시등21. 진공부족 경고등22. 예열 표시등23. 자동변속기 오일 온도 경고등(자동변속기)24. 도어 열림 경고등25. 더스트 경고등26. 자동변속기 경고등(자동변속기)27. 변속기 제한 표시등(자동변속기)28. B E Q 경고등29. 디스플레이 화면 표시부30. 요소수 잔량 경고등31. 매연 필터 장치(DPF) 수동 재생 표시등32. 요소수 시스템 경고등33. 디스플레이 화면전환 스위치
OMB044002OMB044002

편의장치
4-18

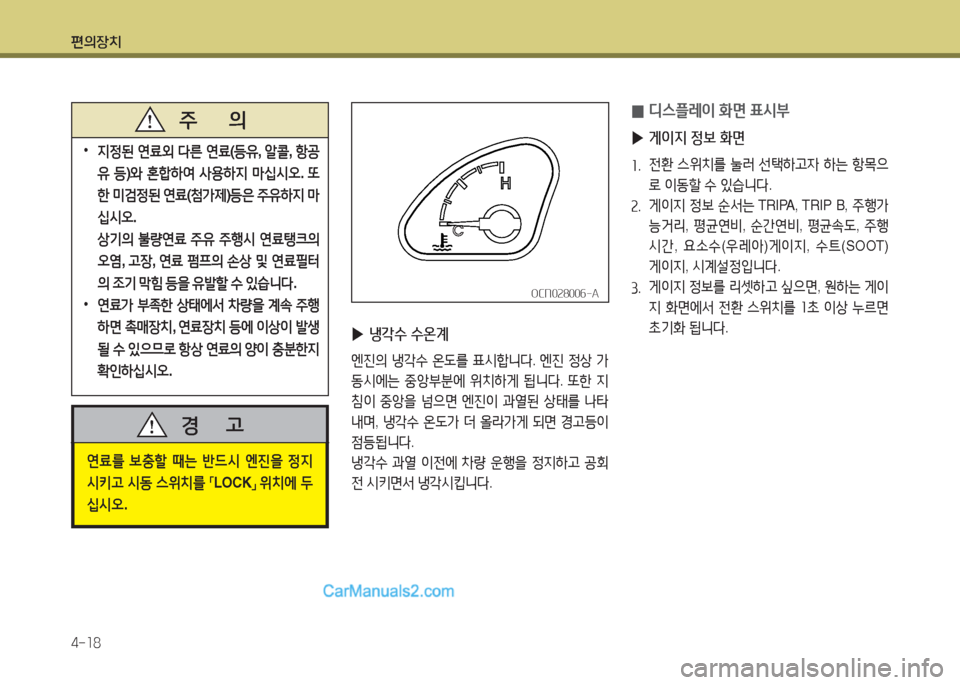

0디스플레이 화면 표시부
▶게이지 정보 화면
1. 전환 스위치를 눌러 선택하고자 하는 항목으
로 이동할 수 있습니다.
2. 게이지 정보 순서는 TRIPA, TRIP B, 주행가
능거리, 평균연비, 순간연비, 평균속도, 주행
시간, 요소수(우레아)게이지, 수트(SOOT)
게이지, 시계설정입니다.
3. 게이지 정보를 리셋하고 싶으면, 원하는 게이
지 화면에서 전환 스위치를 1초 이상 누르면
초기화 됩니다.
연료를 보충할 때는 반드시 엔진을 정지
시키고 시동 스위치를 「LOCK」 위치에 두
십시오.
경 고
•지정된 연료외 다른 연료(등유, 알콜, 항공
유 등)와 혼합하여 사용하지 마십시오. 또
한 미검정된 연료(첨가제)등은 주유하지 마
십시오.
상기의 불량연료 주유 주행시 연료탱크의
오염, 고장, 연료 펌프의 손상 및 연료필터
의 조기 막힘 등을 유발할 수 있습니다.
•연료가 부족한 상태에서 차량을 계속 주행
하면 촉매장치, 연료장치 등에 이상이 발생
될 수 있으므로 항상 연료의 양이 충분한지
확인하십시오.
주 의
▶냉각수 수온계
엔진의 냉각수 온도를 표시합니다. 엔진 정상 가
동시에는 중앙부분에 위치하게 됩니다. 또한 지
침이 중앙을 넘으면 엔진이 과열된 상태를 나타
내며, 냉각수 온도가 더 올라가게 되면 경고등이
점등됩니다.
냉각수 과열 이전에 차량 운행을 정지하고 공회
전 시키면서 냉각시킵니다.
OCN028006-AOCN028006-A

편의장치
4-30
▶엔진 과열경고등
냉각수의 온도를 나타냅니다.
냉각수 온도가 적정온도 이상일때 적색 표시등이
점등됩니다.
냉각수 온도가 적정 범위에 있을때는 적색 경고
등이 소등됩니다.
WP-013WP-013
▶자동변속기 경고등
자동변속기(A/TM) 시스템에 이상 발생시 점등됩
니다.
▶자동변속기 오일 온
도 경고등
자동변속기의 오일 온도가 과도하게 상승했을 때
점등됩니다.
OEG028026OEG028026
OEG028027OEG028027
▶변속 제한 표시등
변속 조작이 실행될 수 없을 때 점등됩니다. (변속
불가)
WCN001WCN001
0표시등
▶비상경고등/방향지
시등 (녹색)
비상경고등 버튼을 누르면 모든 방향지시등이 점
멸합니다.
방향지시등 및 비상경고등의 점멸회수가 이상하
게 빠르거나 늦을 때는 전구의 단선이나 접지 불
량일 수 있으므로 점검하십시오.
941F01941F01
▶전조등 상향 표시등
(청색)
전조등이 점등된 상태에서 조명 스위치를 상향
위치에 두면 점등됩니다.
또는 조명 스위치를 운전자 방향으로 당기면 전
조등(상향)이 점등되면서 표시등이 점등됩니다.
OCN028015OCN028015

편의장치
4-31
▶예열 표시등
(호박색)
예열 플러그의 예열상태를 표시합니다.
•시동 스위치를 「ON」하면 점등되고 예열 플러
그의 예열이 완료되면 소등됩니다. 표시등이
소등된 후 엔진 시동을 거십시오.
•엔진 냉각수의 온도에 따라 예열 표시등이 소
등되는 시간이 다릅니다.
•엔진 시동 후 차량 주행 중에 지속적으로 예열
표시등이 점멸하는 경우에는 차량 주행(자동
변속기 차량)에 이상이 발생할 수 있으므로 자
사 직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.
OCN028019OCN028019
▶스톱 스위치 표시등
(호박색)
마을버스의 경우 콜 부저를 누르면 점등됩니다.
▶주차 브레이크작동 표
시등(적색)
주차브레이크를 해제한 상태에서 시동을 「ON」하
면 경고등이 점등되며 브레이크 이상이 없으면
시동 후 소등 됩니다.
OCN028016OCN028016
OCN028017OCN028017
▶배기 브레이크작동
표시등(호박색)
•배기 브레이크 스위치를 「ON」 위치로 한 상태
에서 배기 브레이크가 작동하고 있을 때 점등
됩니다.
•가속 페달 또는 클러치 페달을 밟으면 일시적
으로 배기 브레이크가 해제되고 표시등은 소
등됩니다.
OCN028018OCN028018

편의장치
4-42

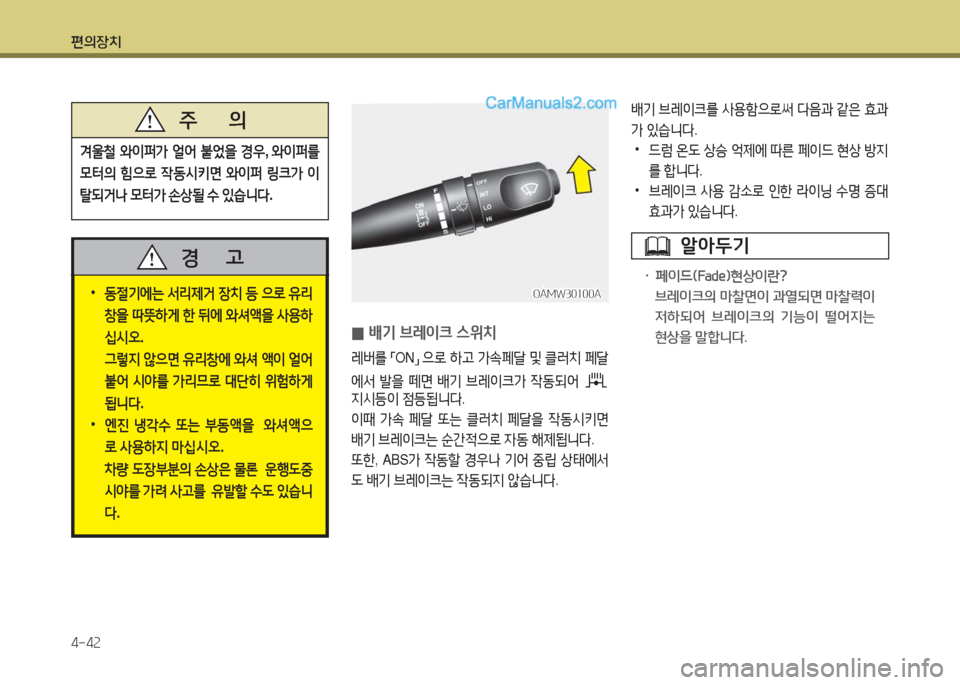

0배기 브레이크 스위치
레버를 「ON」 으로 하고 가속페달 및 클러치 페달
에서 발을 떼면 배기 브레이크가 작동되어
지시등이 점등됩니다.
이때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
OAMW30100AOAMW30100A •동절기에는 서리제거 장치 등 으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔 액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
•엔진 냉각수 또는 부동액을 와셔액으
로 사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중
시야를 가려 사고를 유발할 수도 있습니
다.
경 고
겨울철 와이퍼가 얼어 붙었을 경우, 와이퍼를
모터의 힘으로 작동시키면 와이퍼 링크가 이
탈되거나 모터가 손상될 수 있습니다.
주 의배기 브레이크를 사용함으로써 다음과 같은 효과
가 있습니다.
•드럼 온도 상승 억제에 따른 페이드 현상 방지
를 합니다.
•브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
· 페이드(Fade)현상이란?
브레이크의 마찰면이 과열되면 마찰력이
저하되어 브레이크의 기능이 떨어지는
현상을 말합니다.
알아두기

편의장치
4-53

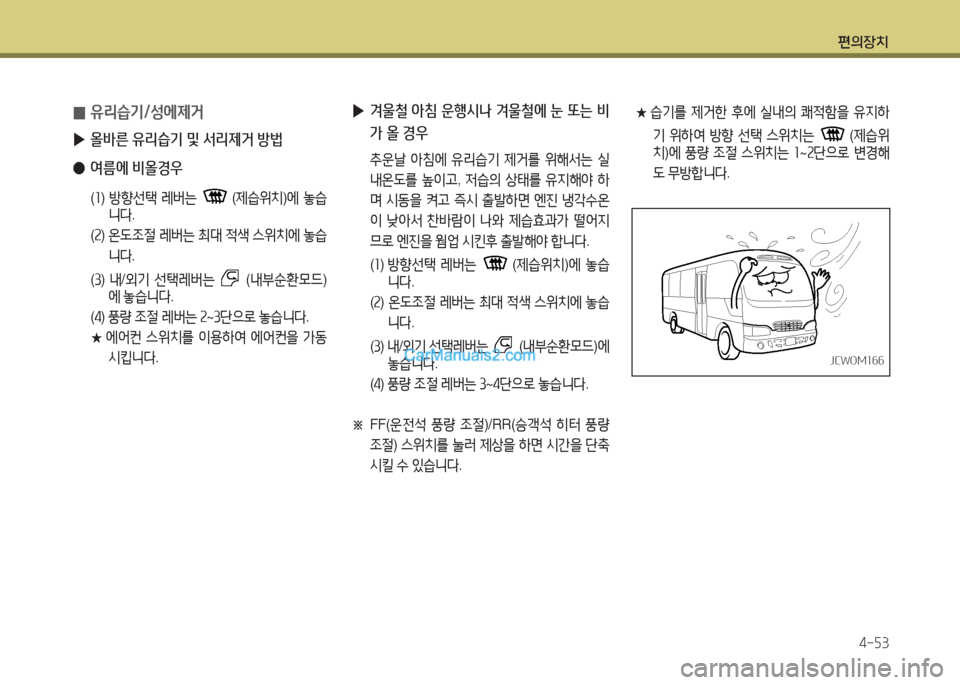

★ 습기를 제거한 후에 실내의 쾌적함을 유지하
기 위하여 방향 선택 스위치는 (제습위
치)에 풍량 조절 스위치는 1~2단으로 변경해
도 무방합니다.
JCWOM166JCWOM166
▶겨울철 아침 운행시나 겨울철에 눈 또는 비
가 올 경우
추운날 아침에 유리습기 제거를 위해서는 실
내온도를 높이고, 저습의 상태를 유지해야 하
며 시동을 켜고 즉시 출발하면 엔진 냉각수온
이 낮아서 찬바람이 나와 제습효과가 떨어지
므로 엔진을 웜업 시킨후 출발해야 합니다.
(1) 방향선택 레버는 (제습위치)에 놓습
니다.
(2) 온도조절 레버는 최대 적색 스위치에 놓습
니다.
(3) 내/외기 선택레버는(내부순환모드)에
놓습니다.
(4) 풍량 조절 레버는 3~4단으로 놓습니다.
※ FF(운전석 풍량 조절)/RR(승객석 히터 풍량
조절) 스위치를 눌러 제상을 하면 시간을 단축
시킬 수 있습니다.
0유리습기/성에제거
▶올바른 유리습기 및 서리제거 방법
●여름에 비올경우
(1) 방향선택 레버는 (제습위치)에 놓습
니다.
(2) 온도조절 레버는 최대 적색 스위치에 놓습
니다.
(3) 내/외기 선택레버는(내부순환모드)
에 놓습니다.
(4) 풍량 조절 레버는 2~3단으로 놓습니다.
★ 에어컨 스위치를 이용하여 에어컨을 가동
시킵니다.
