2016 Hyundai New County 냉각수

편의장치
4-55
0프리히터
▶작동준비
1) 연료탱크에 연료가 충분히 채워져 있는지 확
인해주십시오.
2) 연료라인의 연결부의 기밀유지를 확인하여 누
유 여부를 확인하여 주십시오.
3) 연료필터의 오물, 먼지 등으로 막혀 있는지 확
인하여 주기적으로 점검 및 청소해 주십시오.
4) 차량 엔진 측의 히터용 온수 순환 밸브 열려 있
는지 확인해 주십시오.
OCN025011OCN025011
▶승객석 보조히터(프리히터)
스위치
•동절기 히터가동시 이 스위치를
누르면 차체 하부에 장착된 온수
가열식 프리히터가 작동되어 승객
석내 난방을 보조해 줍니다.
•승객석 보조히터는 스위치를 켠
후 자동으로 85도에서 OFF, 75도
에서 ON을 반복합니다.엔진 냉각
수가 충분이 오르면 스위치를 꺼
주십시오.
•히터 작동 후 시동이 꺼졌을 때 히
터의 작동소음이 3분이상 들릴 수
있으나, 이는 히터내 잔류연료를
소비하는 과정이며 정상작동 과정
입니다.
또한, 잔류 연료를 소비하는 과정
에는 연소등(BURN)이 켜져있습
니다.
▶운전석 보조히터(공기가열식)
스위치
•동절기 히터가동시 이 스위치를 누
르면 운전석 히터내 공기가열식 히
터가 작동됩니다. 엔진 냉각수가 충
분이 오르면 스위치를 꺼 주십시오.
5) 엔진의 냉각수는 충분한지 확인해 주십시오
6) 연소공기 흡입구 및 배기구가 막혀 있는지 확
인해 주십시오.
7) 온수 회로 계통에 공기가 고여 있는지 확인해
주십시오.
특히, 냉각수 교체 및 보충시 엔진과 프리히터
를 작동하여 냉각수 배관내의 공기를 제거해
주십시오.

편의장치
4-56
▶승객석 보조히터(프리히터)
연소 스위치
승객석 보조히터(프리히터) 작동
시 연소가 진행되고 있음을 나타
냅니다. 프리히터 정상 작동유무에
따라ON/OFF 됩니다.
•연료필터는 오손되었을 경우 즉시 교환하
여 주십시오.
•프리히터 가동중에 차량 메인 스위치를 차
단하지 마십시오.
•프리히터가 점화되지 않을 경우 5회이상 프
리히터 가동 스위치를 작동하지 마십시오.
•버너 헤드를 열어놓은 상태로 작동시키면
대단히 위험하므로 작동시키지 마십시오.
•연료탱크에 연료 공급시 프리히터를 작동
시키지 마십시오.
• 연소 직후에 흰연기가 나올 경우가 있지만
이것은 연소 직후의 정상적인 현상 입니다.
•연소가 시작될때 “보” 하는 소리는 초기 점
화시의 정상적인 작동상태이므로 이상 현
상이 아닙니다.
주 의
•전기용접 등 차체 작업을 할 시에는 배터
리 터미널 마이너스(-)쪽의 연결선을 제거
하십시오.
•냉각수 부족시 배관 및 열교환기 내부에
에어 갭(AIR GAP) 발생으로 과열될 염
려가 있으므로 냉각수를 충분히 보충하
십시오.
•진흙과 먼지가 많은 주행 조건에서는 진
흙과 외부물질에 의하여 배기 파이프가
막히지 않도록 매일 배기 파이프를 점검,
청소 해주십시오.
주 의※ 승객석 보조히터 미작동시 조치 요령
프리히터 스위치를 켜도 작동을 하지 않으면 스
위치를 반복하여 작동하여 주십시오. 5번 이상 작
동을 해도 프리히터가 가동하지 않으면, 프리히
터를 켠 상태에서 퓨즈박스내의 해당 퓨즈를 제
거 후 퓨즈 상태를 점검하여 주시고, 15초 이상
기다린 후에 재 삽입하여 주십시오.

시동 및 주행
5-2

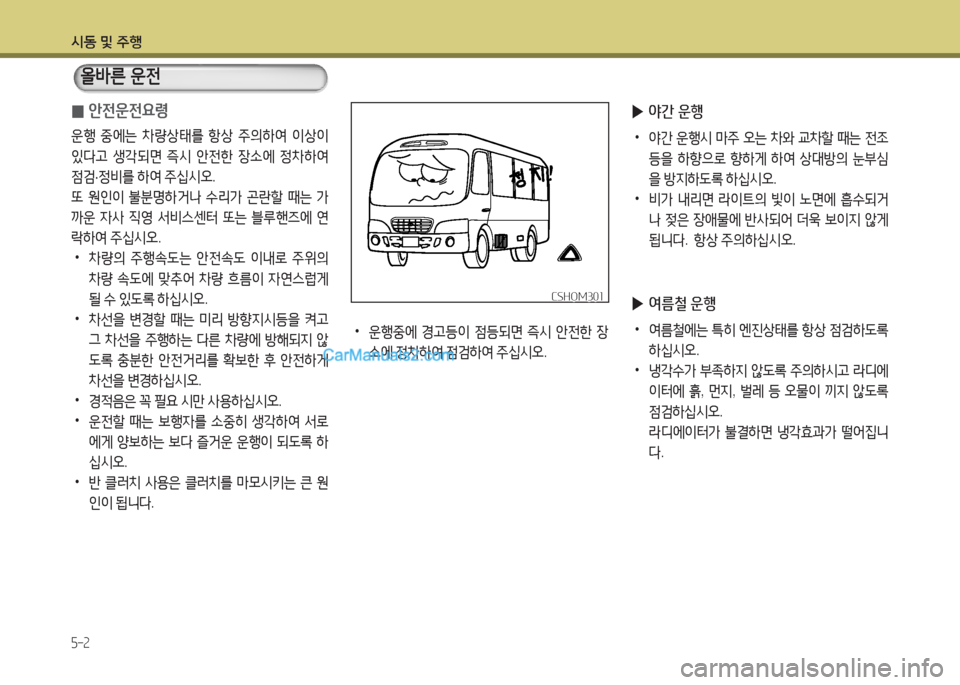

0안전운전요령
운행 중에는 차량상태를 항상 주의하여 이상이
있다고 생각되면 즉시 안전한 장소에 정차하여
점검·정비를 하여 주십시오.
또 원인이 불분명하거나 수리가 곤란할 때는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 연
락하여 주십시오.
•차량의 주행속도는 안전속도 이내로 주위의
차량 속도에 맞추어 차량 흐름이 자연스럽게
될 수 있도록 하십시오.
•차선을 변경할 때는 미리 방향지시등을 켜고
그 차선을 주행하는 다른 차량에 방해되지 않
도록 충분한 안전거리를 확보한 후 안전하게
차선을 변경하십시오.
• 경적음은 꼭 필요 시만 사용하십시오.
•운전할 때는 보행자를 소중히 생각하여 서로
에게 양보하는 보다 즐거운 운행이 되도록 하
십시오.
•반 클러치 사용은 클러치를 마모시키는 큰 원
인이 됩니다.
▶야간 운행
•야간 운행시 마주 오는 차와 교차할 때는 전조
등을 하향으로 향하게 하여 상대방의 눈부심
을 방지하도록 하십시오.
•비가 내리면 라이트의 빛이 노면에 흡수되거
나 젖은 장애물에 반사되어 더욱 보이지 않게
됩니다. 항상 주의하십시오.
▶여름철 운행
•여름철에는 특히 엔진상태를 항상 점검하도록
하십시오.
•냉각수가 부족하지 않도록 주의하시고 라디에
이터에 흙, 먼지, 벌레 등 오물이 끼지 않도록
점검하십시오.
라디에이터가 불결하면 냉각효과가 떨어집니
다.
CSHOM301CSHOM301
올바른 운전
•운행중에 경고등이 점등되면 즉시 안전한 장
소에 정차하여 점검하여 주십시오.

시동 및 주행
5-3

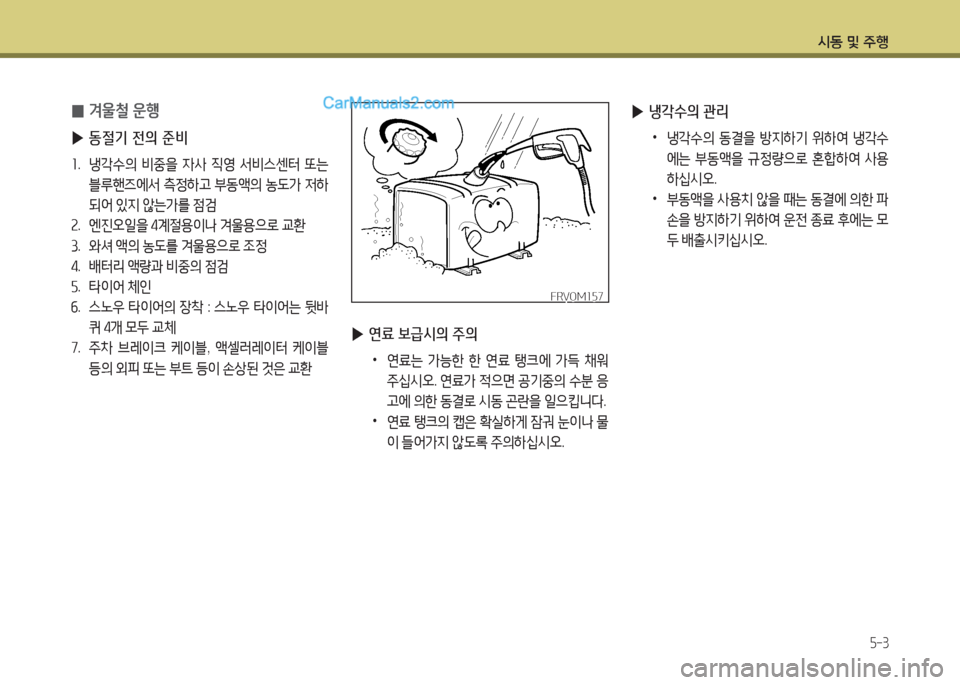

0겨울철 운행
▶동절기 전의 준비
1. 냉각수의 비중을 자사 직영 서비스센터 또는
블루핸즈에서 측정하고 부동액의 농도가 저하
되어 있지 않는가를 점검
2. 엔진오일을 4계절용이나 겨울용으로 교환
3. 와셔 액의 농도를 겨울용으로 조정
4. 배터리 액량과 비중의 점검
5. 타이어 체인
6. 스노우 타이어의 장착 : 스노우 타이어는 뒷바
퀴 4개 모두 교체
7. 주차 브레이크 케이블, 액셀러레이터 케이블
등의 외피 또는 부트 등이 손상된 것은 교환
▶연료 보급시의 주의
•연료는 가능한 한 연료 탱크에 가득 채워
주십시오. 연료가 적으면 공기중의 수분 응
고에 의한 동결로 시동 곤란을 일으킵니다.
•연료 탱크의 캡은 확실하게 잠궈 눈이나 물
이 들어가지 않도록 주의하십시오.
▶냉각수의 관리
•냉각수의 동결을 방지하기 위하여 냉각수
에는 부동액을 규정량으로 혼합하여 사용
하십시오.
•부동액을 사용치 않을 때는 동결에 의한 파
손을 방지하기 위하여 운전 종료 후에는 모
두 배출시키십시오.
FRVOM157FRVOM157

시동 및 주행
5-10

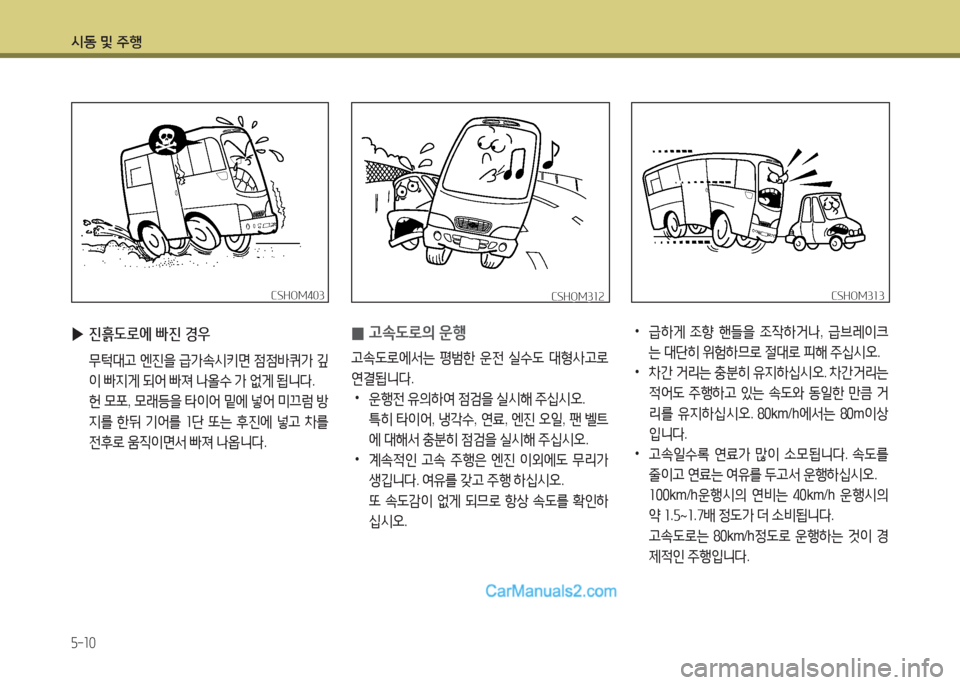

•급하게 조향 핸들을 조작하거나, 급브레이크
는 대단히 위험하므로 절대로 피해 주십시오.
•차간 거리는 충분히 유지하십시오. 차간거리는
적어도 주행하고 있는 속도와 동일한 만큼 거
리를 유지하십시오. 80km/h에서는 80m이상
입니다.
•고속일수록 연료가 많이 소모됩니다. 속도를
줄이고 연료는 여유를 두고서 운행하십시오.
100km/h운행시의 연비는 40km/h 운행시의
약 1.5~1.7배 정도가 더 소비됩니다.
고속도로는 80km/h정도로 운행하는 것이 경
제적인 주행입니다.
CSHOM313CSHOM313
0고속도로의 운행
고속도로에서는 평범한 운전 실수도 대형사고로
연결됩니다.
•운행전 유의하여 점검을 실시해 주십시오.
특히 타이어, 냉각수, 연료, 엔진 오일, 팬 벨트
에 대해서 충분히 점검을 실시해 주십시오.
•계속적인 고속 주행은 엔진 이외에도 무리가
생깁니다. 여유를 갖고 주행 하십시오.
또 속도감이 없게 되므로 항상 속도를 확인하
십시오.
CSHOM312CSHOM312
▶진흙도로에 빠진 경우
무턱대고 엔진을 급가속시키면 점점바퀴가 깊
이 빠지게 되어 빠져 나올수 가 없게 됩니다.
헌 모포, 모래등을 타이어 밑에 넣어 미끄럼 방
지를 한뒤 기어를 1단 또는 후진에 넣고 차를
전후로 움직이면서 빠져 나옵니다.
CSHOM403CSHOM403

비상시 응급 조치
6-6

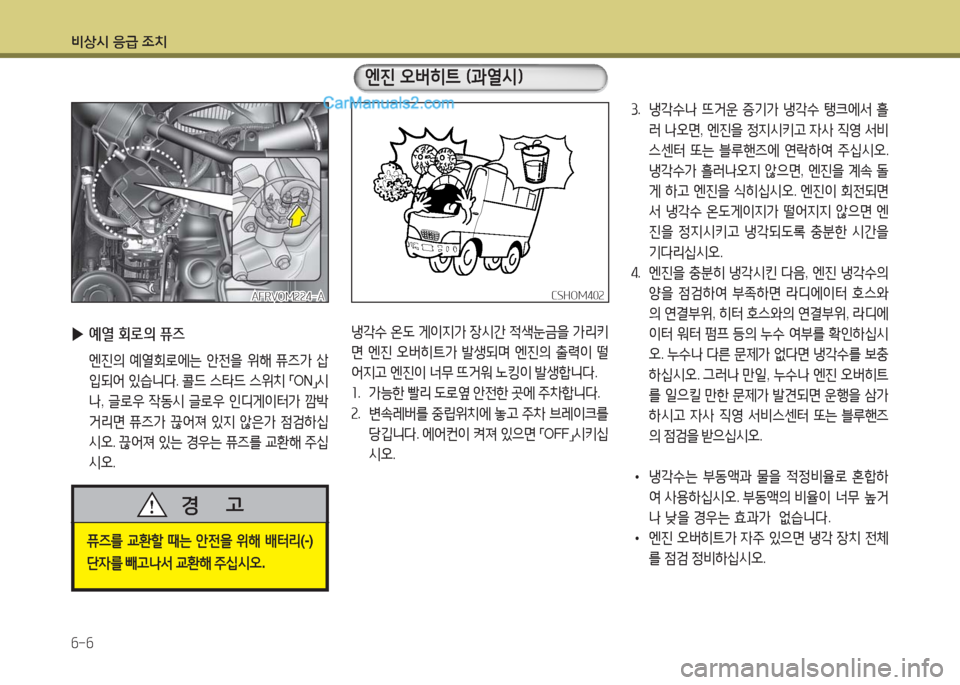

▶예열 회로의 퓨즈
엔진의 예열회로에는 안전을 위해 퓨즈가 삽
입되어 있습니다. 콜드 스타드 스위치 「ON」시
나, 글로우 작동시 글로우 인디게이터가 깜박
거리면 퓨즈가 끊어져 있지 않은가 점검하십
시오. 끊어져 있는 경우는 퓨즈를 교환해 주십
시오.
AFRVOM224-AAFRVOM224-A
냉각수 온도 게이지가 장시간 적색눈금을 가리키
면 엔진 오버히트가 발생되며 엔진의 출력이 떨
어지고 엔진이 너무 뜨거워 노킹이 발생합니다.
1. 가능한 빨리 도로옆 안전한 곳에 주차합니다.
2. 변속레버를 중립위치에 놓고 주차 브레이크를
당깁니다. 에어컨이 켜져 있으면 「OFF」시키십
시오.
3. 냉각수나 뜨거운 증기가 냉각수 탱크에서 흘
러 나오면, 엔진을 정지시키고 자사 직영 서비
스센터 또는 블루핸즈에 연락하여 주십시오.
냉각수가 흘러나오지 않으면, 엔진을 계속 돌
게 하고 엔진을 식히십시오. 엔진이 회전되면
서 냉각수 온도게이지가 떨어지지 않으면 엔
진을 정지시키고 냉각되도록 충분한 시간을
기다리십시오.
4. 엔진을 충분히 냉각시킨 다음, 엔진 냉각수의
양을 점검하여 부족하면 라디에이터 호스와
의 연결부위, 히터 호스와의 연결부위, 라디에
이터 워터 펌프 등의 누수 여부를 확인하십시
오. 누수나 다른 문제가 없다면 냉각수를 보충
하십시오. 그러나 만일, 누수나 엔진 오버히트
를 일으킬 만한 문제가 발견되면 운행을 삼가
하시고 자사 직영 서비스센터 또는 블루핸즈
의 점검을 받으십시오.
• 냉각수는 부동액과 물을 적정비율로 혼합하
여 사용하십시오. 부동액의 비율이 너무 높거
나 낮을 경우는 효과가 없습니다.
• 엔진 오버히트가 자주 있으면 냉각 장치 전체
를 점검 정비하십시오.
CSHOM402CSHOM402
퓨즈를 교환할 때는 안전을 위해 배터리(-)
단자를 빼고나서 교환해 주십시오.
경 고
엔진 오버히트 (과열시)

비상시 응급 조치
6-7

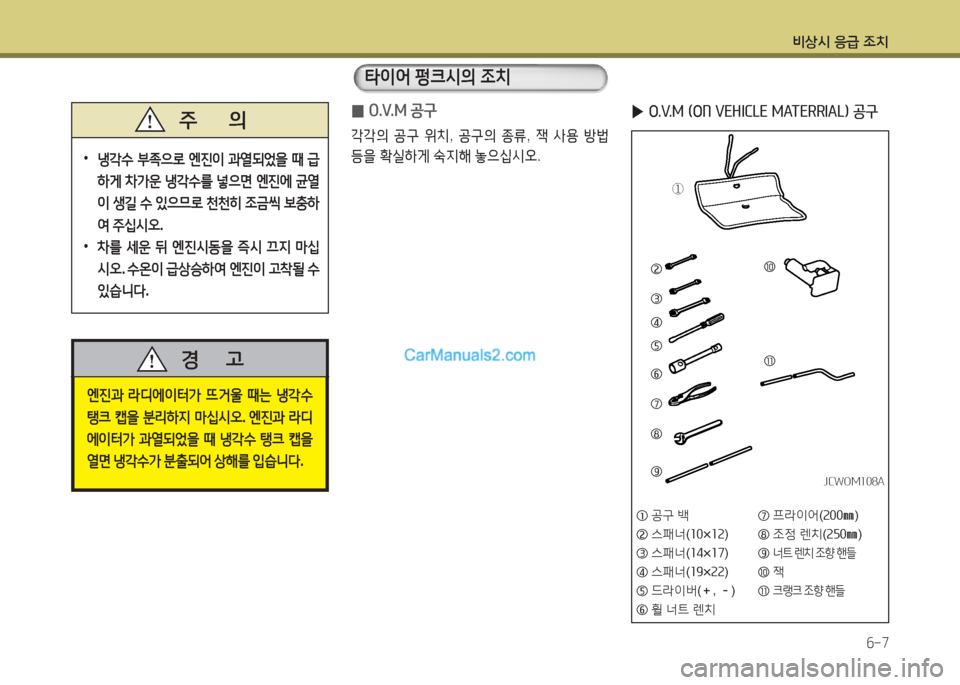

0O.V.M 공구
각각의 공구 위치, 공구의 종류, 잭 사용 방법
등을 확실하게 숙지해 놓으십시오.
▶O.V.M (ON VEHICLE MATERRIAL) 공구
① 공구 백 ① 공구 백
② 스패너(10×12) ② 스패너(10×12)
③ 스패너(14×17) ③ 스패너(14×17)
④ 스패너(19×22) ④ 스패너(19×22)
⑤ 드라이버(＋, －) ⑤ 드라이버(＋, －)
⑥ 휠 너트 렌치 ⑥ 휠 너트 렌치
⑦ 프라이어(200㎜)⑦ 프라이어(200㎜)
⑧ 조정 렌치(250㎜)⑧ 조정 렌치(250㎜)
⑨ ⑨ 너트 렌치 조향 핸들너트 렌치 조향 핸들
⑩ 잭⑩ 잭
⑪ ⑪ 크랭크 조향 핸들크랭크 조향 핸들
② ②
③ ③
④ ④
⑤ ⑤
⑥ ⑥
⑦ ⑦
⑧ ⑧
⑨ ⑨
⑩ ⑩
⑪ ⑪
Ý
엔진과 라디에이터가 뜨거울 때는 냉각수
탱크 캡을 분리하지 마십시오. 엔진과 라디
에이터가 과열되었을 때 냉각수 탱크 캡을
열면 냉각수가 분출되어 상해를 입습니다.
경 고
•냉각수 부족으로 엔진이 과열되었을 때 급
하게 차가운 냉각수를 넣으면 엔진에 균열
이 생길 수 있으므로 천천히 조금씩 보충하
여 주십시오.
•차를 세운 뒤 엔진시동을 즉시 끄지 마십
시오. 수온이 급상승하여 엔진이 고착될 수
있습니다.
주 의
JCWOM108AJCWOM108A

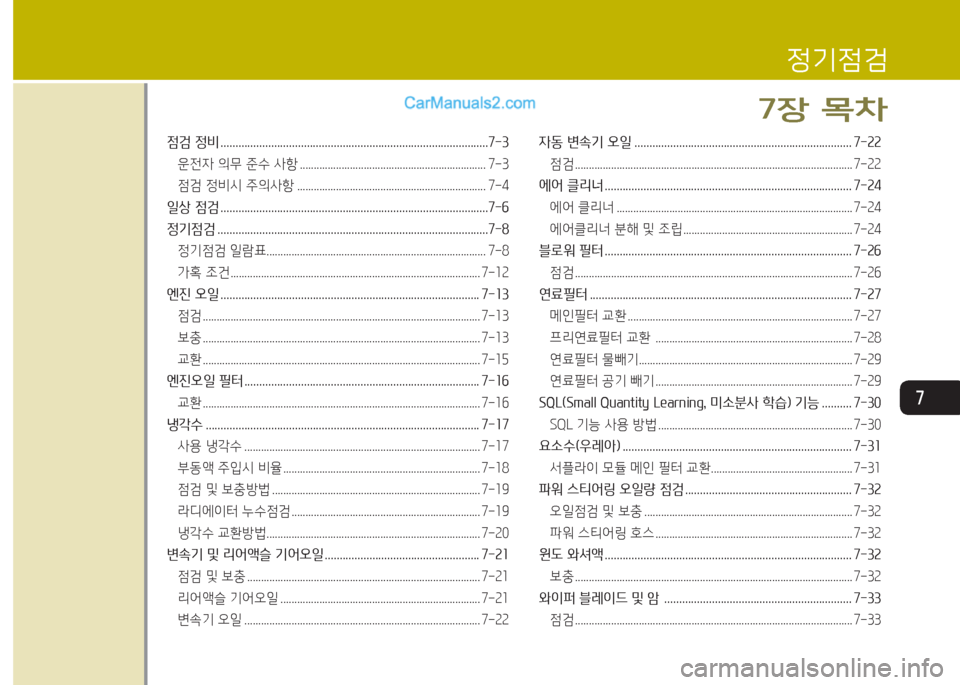

타이어 펑크시의 조치

7
점검 정비 ..........................................................................................7-3
운전자 의무 준수 사항 ................................................................... 7-3
점검 정비시 주의사항 .................................................................... 7-4
일상 점검 ..........................................................................................7-6
정기점검 ...........................................................................................7-8
정기점검 일람표 ............................................................................... 7-8
가혹 조건 .......................................................................................... 7-12
엔진 오일 ....................................................................................... 7-13
점검 .................................................................................................... 7-13
보충 .................................................................................................... 7-13
교환 .................................................................................................... 7-15
엔진오일 필터 ............................................................................... 7-16
교환 .................................................................................................... 7-16
냉각수 ............................................................................................ 7-17
사용 냉각수 ..................................................................................... 7-17
부동액 주입시 비율 ....................................................................... 7-18
점검 및 보충방법 ........................................................................... 7-19
라디에이터 누수점검 .................................................................... 7-19
냉각수 교환방법 ............................................................................. 7-20
변속기 및 리어액슬 기어오일 .................................................... 7-21
점검 및 보충 .................................................................................... 7-21
리어액슬 기어오일 ........................................................................ 7-21
변속기 오일 ..................................................................................... 7-22
자동 변속기 오일 ......................................................................... 7-22
점검 .................................................................................................... 7-22
에어 클리너 ................................................................................... 7-24
에어 클리너 ..................................................................................... 7-24
에어클리너 분해 및 조립 ............................................................. 7-24
블로워 필터 ................................................................................... 7-26
점검 .................................................................................................... 7-26
연료필터 ........................................................................................ 7-27
메인필터 교환 ................................................................................. 7-27
프리연료필터 교환 ....................................................................... 7-28
연료필터 물빼기 ............................................................................. 7-29
연료필터 공기 빼기 ....................................................................... 7-29
SQL(Small Quantity Learning, 미소분사 학습) 기능 .......... 7-30
SQL 기능 사용 방법 ...................................................................... 7-30
요소수(우레아) ............................................................................. 7-31
서플라이 모듈 메인 필터 교환 ................................................... 7-31
파워 스티어링 오일량 점검 ........................................................ 7-32
오일점검 및 보충 ........................................................................... 7-32
파워 스티어링 호스 ....................................................................... 7-32
윈도 와셔액 ................................................................................... 7-32
보충 .................................................................................................... 7-32
와이퍼 블레이드 및 암 ...............................................................7-33
점검 .................................................................................................... 7-33
정기점검
7장 목차
